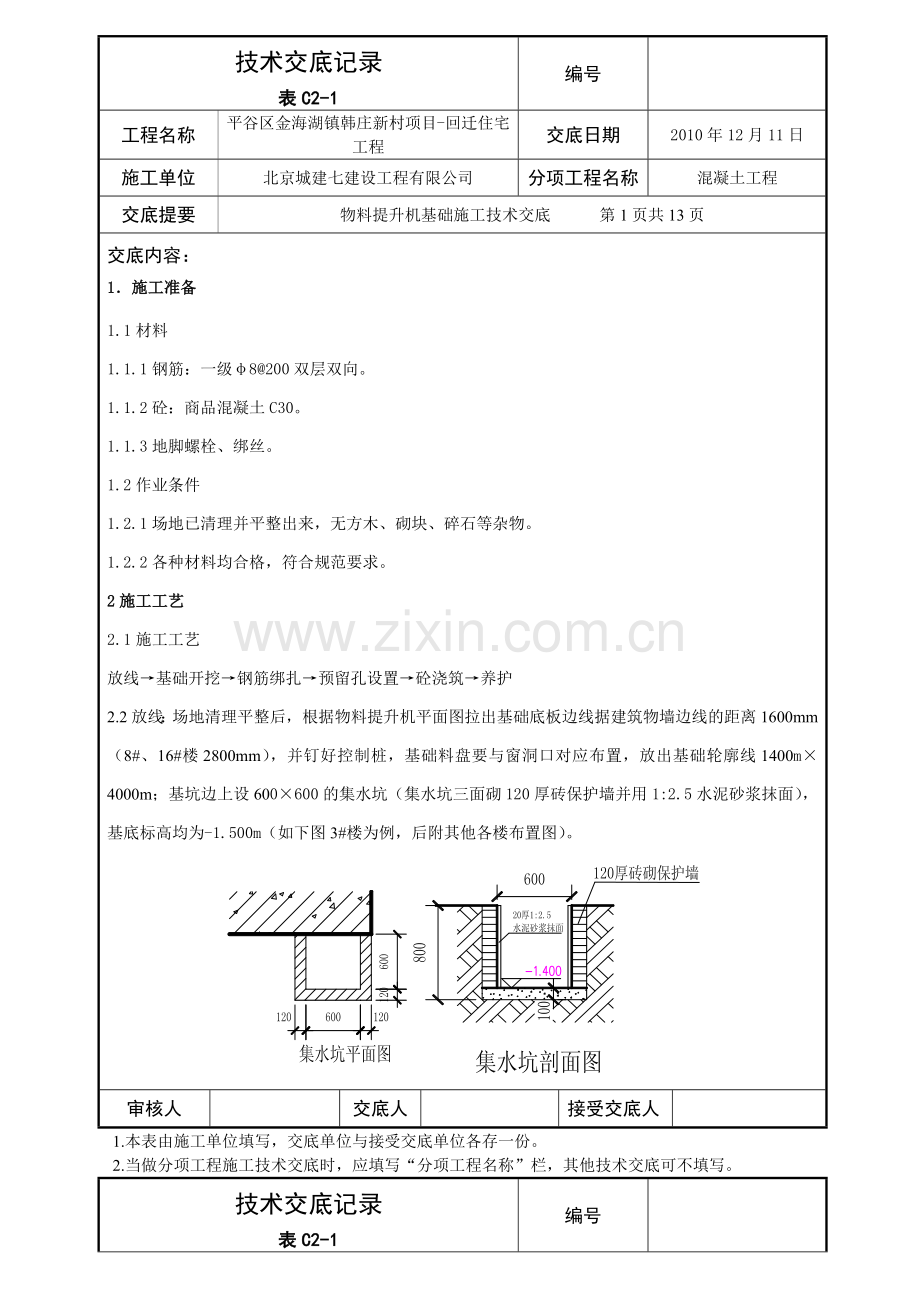

技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第1页共13页交底内容： 1．施工准备 1.1材料 1.1.1钢筋：一级φ8@200双层双向。 1.1.2砼：商品混凝土C30。 1.1.3地脚螺栓、绑丝。 1.2作业条件 1.2.1场地已清理并平整出来，无方木、砌块、碎石等杂物。 1.2.2各种材料均合格，符合规范要求。 2施工工艺 2.1施工工艺放线→基础开挖→钢筋绑扎→预留孔设置→砼浇筑→养护 2.2放线：场地清理平整后，根据物料提升机平面图拉出基础底板边线据建筑物墙边线的距离1600mm（8#、16#楼2800mm），并钉好控制桩，基础料盘要与窗洞口对应布置，放出基础轮廓线1400m×4000m；基坑边上设600×600的集水坑（集水坑三面砌120厚砖保护墙并用1:2.5水泥砂浆抹面），基底标高均为-1.500m（如下图3#楼为例，后附其他各楼布置图）。审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第2页共13页交底内容： 2.3基础开挖：根据放出的基础轮廓线进行挖土，基坑深800mm，坑边放直坡，表面平整；开挖完毕对基地进行夯实，不少于三遍，并确保基底标高为-1.500m。 2.4垫层浇筑：垫层采用C15混凝土进行浇筑，厚度100mm，随浇筑随振捣，垫层上表面平整度控制在±5mm之内；待人踩上不产生脚印方可进行下道工序。审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第3页共13页交底内容： 2.4钢筋绑扎： 2.4.1基础钢筋采用φ8@200双层双向，各向起步筋距坑边50mm，先铺长向钢筋，再铺短向钢筋（短方向钢筋在内，长方向在外）。 2.4.2下铁钢筋保护层用50mm厚混凝土垫块，间隔600mm梅花型摆放。 2.4.3采用“几”字型马镫，高度510mm,采用三级Φ12的钢筋，间距为600mm，并与底板下铁钢筋绑牢, 马凳架设在板下铁的上层筋上、上铁的下层筋下。马凳要有足够的刚度，支腿间距300mm,长度300mm,详见下图： 2.5预留孔设置：预留孔尺寸150*150*350，采用15厚竹胶板拼装成四棱柱体，两端封堵牢固，然后安放就位，采用钢筋进行加固，防止混凝土浇筑时位移。审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第4页共13页交底内容： 2.6砼浇筑：一切安装就位后，采用C30砼进行浇筑，随浇筑随振捣，插点要均匀排列，混凝土应振捣密实，每一插点振捣时间以15秒为宜，且不得漏振，并应避免碰撞钢筋。 2.7砼养护：在混凝土终凝后，洒水养护。冬季施工还要用草帘子遮盖进行保温养护。 3质量要求 3.1场地要求平整夯实，有足够的承载力。 3.2钢筋绑扎顺直，间距均匀符合要求。 3.3基础水平偏差应不大于3mm/m，应有排水措施。 3.4预留孔位置准确，偏差不大于5mm。 3.5在基础混凝土强度达到设计要求后才可进行架体安装与搭设。 4安全措施 4.1现场禁止吸烟，严禁嬉戏打闹。 4.2工人进入施工现场必须佩戴安全帽，系好下颚带，锁好带扣。 4.3施工队伍在现场要服从项目部的管理，严格遵守现场的各项规定，并根据施工进度随时调整劳动力。审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第5页共13页交底内容：审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第6页共13页交底内容：审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第7页共13页交底内容：审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第8页共13页交底内容：审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第9页共13页交底内容：审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第10页共13页交底内容：审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第11页共13页交底内容：审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第12页共13页交底内容：审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称平谷区金海湖镇韩庄新村项目-回迁住宅工程交底日期 2010年12月11日施工单位北京城建七建设工程有限公司分项工程名称混凝土工程交底提要物料提升机基础施工技术交底第13页共13页交底内容：审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
