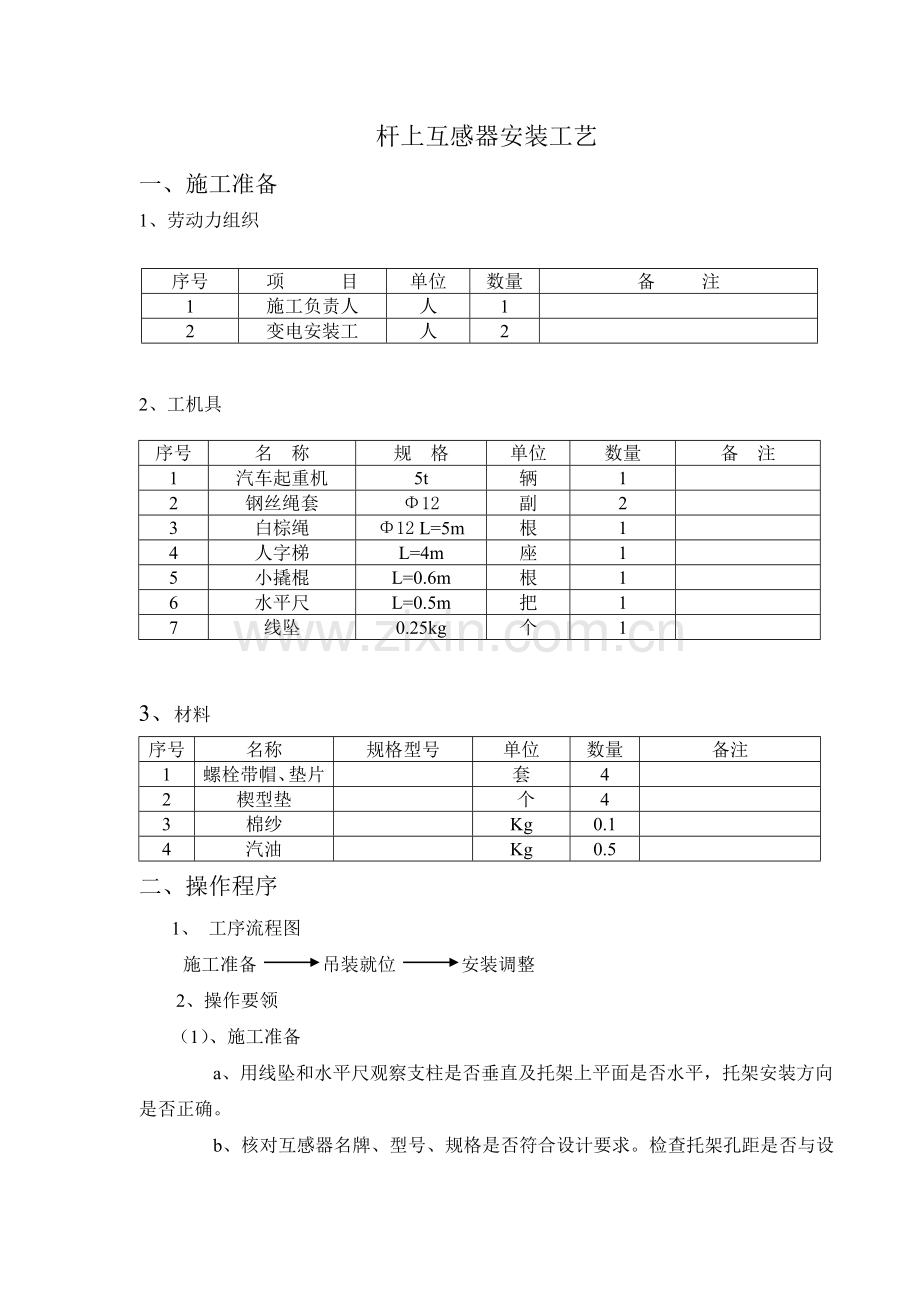

杆上互感器安装工艺
一、施工准备
序号
项 目
单位
数量
备 注
1
施工负责人
人
1

2
变电安装工
人
2

1、劳动力组织

2、工机具
序号
名 称
规 格
单位
数量
备 注
1
汽车起重机
5t
辆
1

2
钢丝绳套
Φ12
副
2

3
白棕绳
Φ12 L=5m
根
1

4
人字梯
L=4m
座
1

5
小撬棍
L=0.6m
根
1

6
水平尺
L=0.5m
把
1

7
线坠
0.25kg
个
1

3、材料
序号
名称
规格型号
单位
数量
备注
1
螺栓带帽、垫片

套
4

2
楔型垫

个
4

3
棉纱

Kg
0.1

4
汽油

Kg
0.5

二、操作程序
1、 工序流程图
施工准备 吊装就位 安装调整
2、操作要领
（1）、施工准备
a、用线坠和水平尺观察支柱是否垂直及托架上平面是否水平，托架安装方向是否正确。

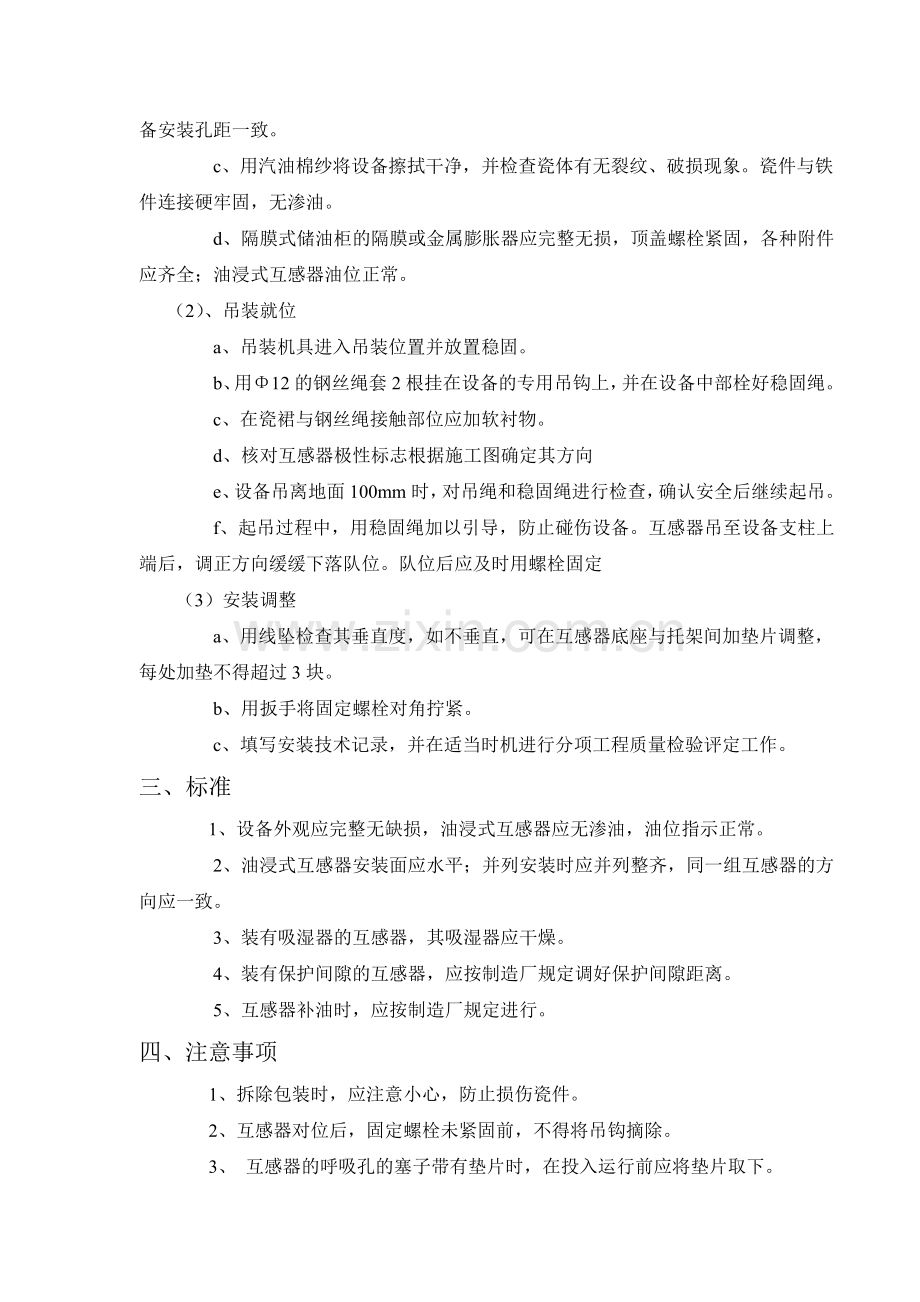

b、核对互感器名牌、型号、规格是否符合设计要求。检查托架孔距是否与设备安装孔距一致。
c、用汽油棉纱将设备擦拭干净，并检查瓷体有无裂纹、破损现象。瓷件与铁件连接硬牢固，无渗油。
d、隔膜式储油柜的隔膜或金属膨胀器应完整无损，顶盖螺栓紧固，各种附件应齐全；油浸式互感器油位正常。
（2）、吊装就位
a、吊装机具进入吊装位置并放置稳固。
b、用Φ12的钢丝绳套2根挂在设备的专用吊钩上，并在设备中部栓好稳固绳。
c、在瓷裙与钢丝绳接触部位应加软衬物。
d、核对互感器极性标志根据施工图确定其方向
e、设备吊离地面100mm时，对吊绳和稳固绳进行检查，确认安全后继续起吊。
f、起吊过程中，用稳固绳加以引导，防止碰伤设备。互感器吊至设备支柱上端后，调正方向缓缓下落队位。队位后应及时用螺栓固定
（3）安装调整
a、用线坠检查其垂直度，如不垂直，可在互感器底座与托架间加垫片调整，每处加垫不得超过3块。
b、用扳手将固定螺栓对角拧紧。
c、填写安装技术记录，并在适当时机进行分项工程质量检验评定工作。
三、标准
1、设备外观应完整无缺损，油浸式互感器应无渗油，油位指示正常。
2、油浸式互感器安装面应水平；并列安装时应并列整齐，同一组互感器的方向应一致。
3、装有吸湿器的互感器，其吸湿器应干燥。
4、装有保护间隙的互感器，应按制造厂规定调好保护间隙距离。
5、互感器补油时，应按制造厂规定进行。
四、注意事项
1、拆除包装时，应注意小心，防止损伤瓷件。
2、互感器对位后，固定螺栓未紧固前，不得将吊钩摘除。
3、 互感器的呼吸孔的塞子带有垫片时，在投入运行前应将垫片取下。
4、工具不得上、下抛扔传递。人字梯应放置稳固。
5、撤除吊绳、稳固绳时，禁止攀登设备瓷件。
6、严禁打开电容式电压互感器顶部的密封螺栓。
