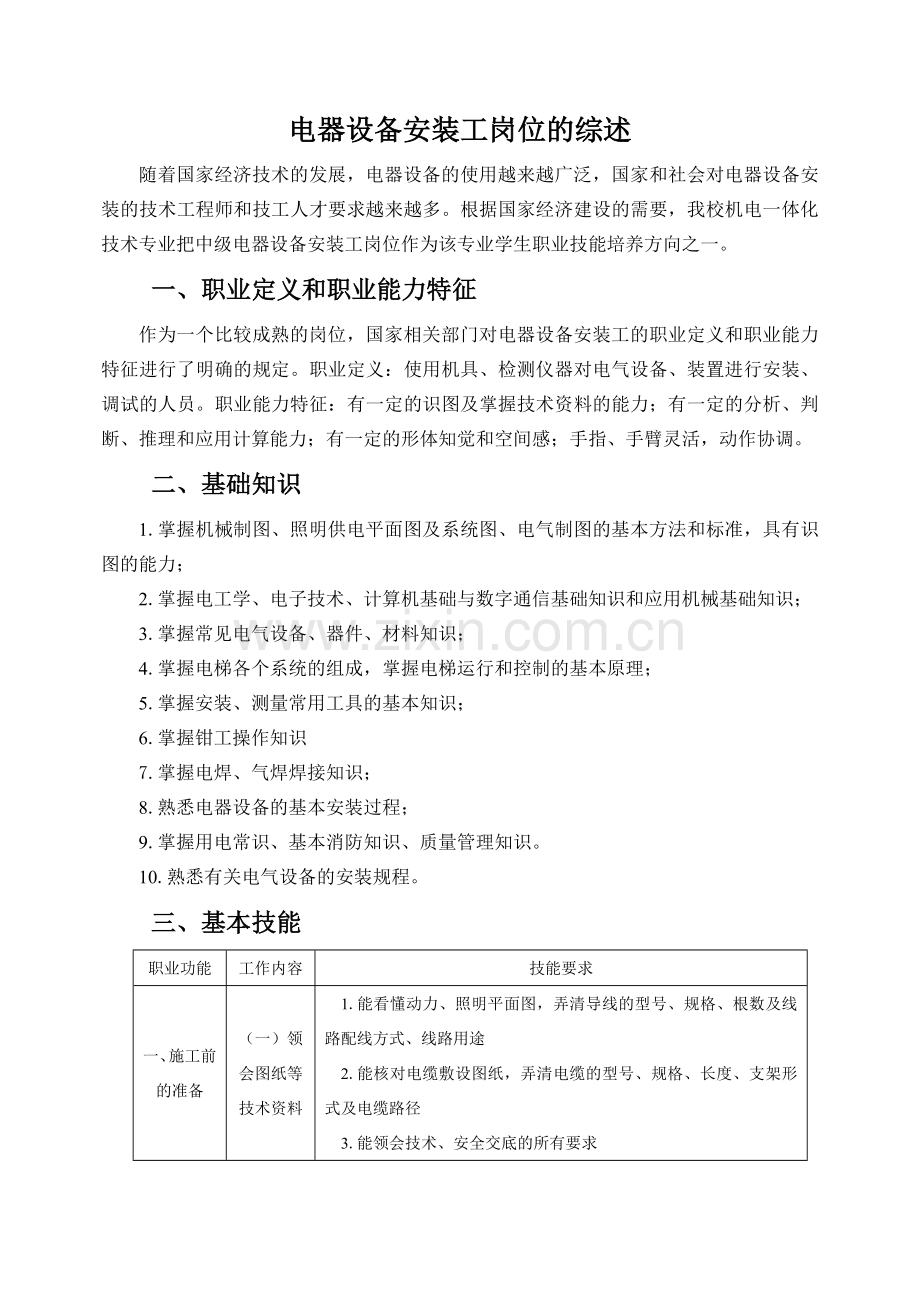

电器设备安装工岗位的综述
随着国家经济技术的发展，电器设备的使用越来越广泛，国家和社会对电器设备安装的技术工程师和技工人才要求越来越多。根据国家经济建设的需要，我校机电一体化技术专业把中级电器设备安装工岗位作为该专业学生职业技能培养方向之一。
一、职业定义和职业能力特征
作为一个比较成熟的岗位，国家相关部门对电器设备安装工的职业定义和职业能力特征进行了明确的规定。职业定义：使用机具、检测仪器对电气设备、装置进行安装、调试的人员。职业能力特征：有一定的识图及掌握技术资料的能力；有一定的分析、判断、推理和应用计算能力；有一定的形体知觉和空间感；手指、手臂灵活，动作协调。
二、基础知识
1.掌握机械制图、照明供电平面图及系统图、电气制图的基本方法和标准，具有识图的能力；
2.掌握电工学、电子技术、计算机基础与数字通信基础知识和应用机械基础知识；
3.掌握常见电气设备、器件、材料知识；
4.掌握电梯各个系统的组成，掌握电梯运行和控制的基本原理；
5.掌握安装、测量常用工具的基本知识；
6.掌握钳工操作知识
7.掌握电焊、气焊焊接知识；
8.熟悉电器设备的基本安装过程；
9.掌握用电常识、基本消防知识、质量管理知识。
10.熟悉有关电气设备的安装规程。
三、基本技能
职业功能
工作内容
技能要求
一、施工前的准备
（一）领会图纸等技术资料
1.能看懂动力、照明平面图，弄清导线的型号、规格、根数及线路配线方式、线路用途
2.能核对电缆敷设图纸，弄清电缆的型号、规格、长度、支架形式及电缆路径
3.能领会技术、安全交底的所有要求

续表
职业功能
工作内容
技能要求
一、施工前的准备
（二）准备施工条件、工机具
1.能对施工设备、材料进行一般性检查
2.能进行现场临时施工用电的安装布置
3.能完成各种电气安装工程施工条件的检查
4.能提出简单工程的施工机具计划
二、电器动力设备安装
（一）电缆线路施工
1.能根据现场情况，在施工前将电缆的排列用表或图的方式画出来
2.能完成干包式终端制作
3.能完成室内环氧树脂终端制作
4.能完成室外壳式终端制作
5.能完成交联聚乙烯绝缘电缆热缩接头制作
（二）安装变压器
1.能在指导下配合完成变压器的吊芯检查
2.能在指导下干燥变压器
3.能配合起重工完成变压器二次搬运和变压器的就位安装
4.能完成变压器附件的安装
5.能完成变压器的核相工作
6.能在指导下完成变压器交接试验
（三）安装断路器
1.能完成SN10-10型少油断路器的安装
2. 能完成SN10-10型少油断路器操动机构、本体的调整
3.能完成短路器三相同时接触误差的测定
（四）电气二次接线与检验
1.能完成电气二次接线的敷设
2.能完成导线的分列和连接
3.能完成电气二次接线的检查
（五）安装电动机
1.能干燥电动机
2.能与钳工共同完成电动机的安装
3.能完成皮带传动装置与联轴器传动的调整
4.能完成电动机的控制、保护和启动装置的安装
5.能完成电动机试运行

续表
职业功能
工作内容
技能要求
三、电气照明设备安装
（一）安装配电箱（盘）
1.能完成弹线定位
2.能完成用铁架或金属膨胀螺栓固定配电箱
3.能完成盘面组装，包括实物排列、加工、固定电具、电盘配线
4.能完成配电箱的接地
5.能完成绝缘检测
（二）钢索配管、配线
1.能完成预制加工工件
2.能预埋铁件及预留孔洞
3.能弹线定位分出档距
4.能固定支架
5.能完成组装钢索
6.能完成保护接地
7.能完成钢索吊装金属管、塑料管、瓷柱、护套线
（三）安装消防自动报警装置
1.能完成消防系统的布线
2.能完成感烟探测器、感温探测器、感光探测器、瓦斯探测器的安装
3.能完成端子安装、干线与支线的引入连接和核对导线编号
4.能完成区域报警器、集中报警器的安装、接线
5.能在指导下完成系统调试
（四）安装热工仪表
1.能用火焊完成金属壁上测孔的开凿
2.能用机械方法完成在金属壁上测孔的开凿
3.能完成一次阀门的安装
4.能完成介质测温温度计、取压装置、节流装置、水层平衡容器的安装
5.能完成压力表、差压水表及变送器的安装
6.能完成仪表管路的敷设
四、电梯安装与维修
（一）安装电梯
1.能完成电梯安装接线图（表）的绘制、放线、排线
2.能完成井道机械设备的安装
3.能完成钢丝绳的安装
4.能完成电梯电气部分的安装
续表
职业功能
工作内容
技能要求
四、电梯安装与维修
（二）调试电梯基本功能
1.能完成调试前的准备工作
2.能进行调试前的电气检查
3.能进行调试前的机械检查
4.能完成制动器、自动门机构等部件的调试
（三）排除故障
1.能排除轿厢运行抖动故障
2.能排除门电动机皮带轮打滑故障
3.能排除电梯楼层信号紊乱故障
4.能排除电梯爬行故障
5.能调整曳引机蜗杆轴向窜动
（四）电梯日常维护与保养
1.能完成曳引机的保养
2.能完成曳引钢丝绳的保养
3.能完成曳引轮的保养
4.能完成曳引电动机的保养
5.能完成直流电动机门机构的保养
6.能完成安全设备的保养
7.能处理电梯紧急故障
五、电气调试与试运行
（一）校验工程仪表和仪器
1.能完成交、直流电流表的校验
2.能完成交、直流电压表的校验
3.能完成功率表、功率因数表、电能表的校验

（二）调试一般电器设备
1.能完成控制电器的校验
2.能完成交流、直流电机的试验

（三）电气设备试运行
能完成电动机的投运
四、电器设备安装知识和技能在专业课程体系的体现
在我校机电一体化技术专业的课程体系中，兼顾了电器设备安装工考试的要求。针对国家电器设备安装工考试和其他职业技能考试的需求，我们对机电一体化技术专业的课程体系进行了完善。针对电器设备安装工考试，我们开设了如下的课程。
1.机械类课程
在机械类课程模块中，我们开设了工程制图及计算机绘图、互换性与测量技术、工程力学与机械设计基础等课程。其中，工程制图及计算机绘图主要培养学生的画图和识图能力，互换性与测量技术主要培养学生测量机械产品加工或装配质量的能力，工程力学与机械设计基础主要培养学生熟悉机电装置机械部分的构成、工作原理等能力。
2.电气类课程
在电气课程模块中，我们开设了电工技术、电子技术、自动检测与转换技术、电机与机床电气控制等必修课和电力电子与变频技术、电梯原理及控制等选修课。其中，电工技术、电子技术主要培养学生的电工知识和电子技术知识；自动检测与转换技术主要培养学生选择传感器和传感器接线的能力；电机与机床电气控制主要培养学生熟悉电气原理图、熟悉PLC和电气控制系统的接线、调试、维修和维护的能力；通过电力电子与变频技术课程的学习使学生掌握变频技术的原理，从而能进行应用变频设备的选择、接线、调试；通过电梯原理及控制的学习，是学生掌握电梯的结构、电梯的电气控制原理，从而能进行电梯的电气接线、调试和安装。
3．综合类课程
在综合类课程中，我们开设了机电一体化技术课程。该课程在机电一体化专业建立之初就开始开设，经过十多年的发展，机电一体化技术课程已经于去年成功申报为省级精品课程，正在申报国家级精品课程。通过机电一体化技术课程的学习，使学生掌握机电一体化设备的结构、原理，从而能进行机电一体化设备的电器接线、调试、安装、维修和维护。
其中，电工技术、电子技术、电机与机床电气控制、机电一体化技术、电梯原理及控制等课程是该岗位的专业核心课程。
为了培养学生的实际技能，我们除了开设有实验课之外，还开设了课程设计专周或专题实验周。比如，在机械制图与计算机绘图中开设了测绘专周，在电机与机床电气控制、机电一体化技术等课程中开始了专题实验周等，提高了学生的实际动手能力。
五、电器设备安装工考试的考核方法
考核分为理论知识考试和技能考试，比重分别为50%和50%。考试由国家劳动和社会保障部根据考试大纲统一命题。其中，理论考试中，职业道德占5%，基础知识占25%，专业知识占70%。
