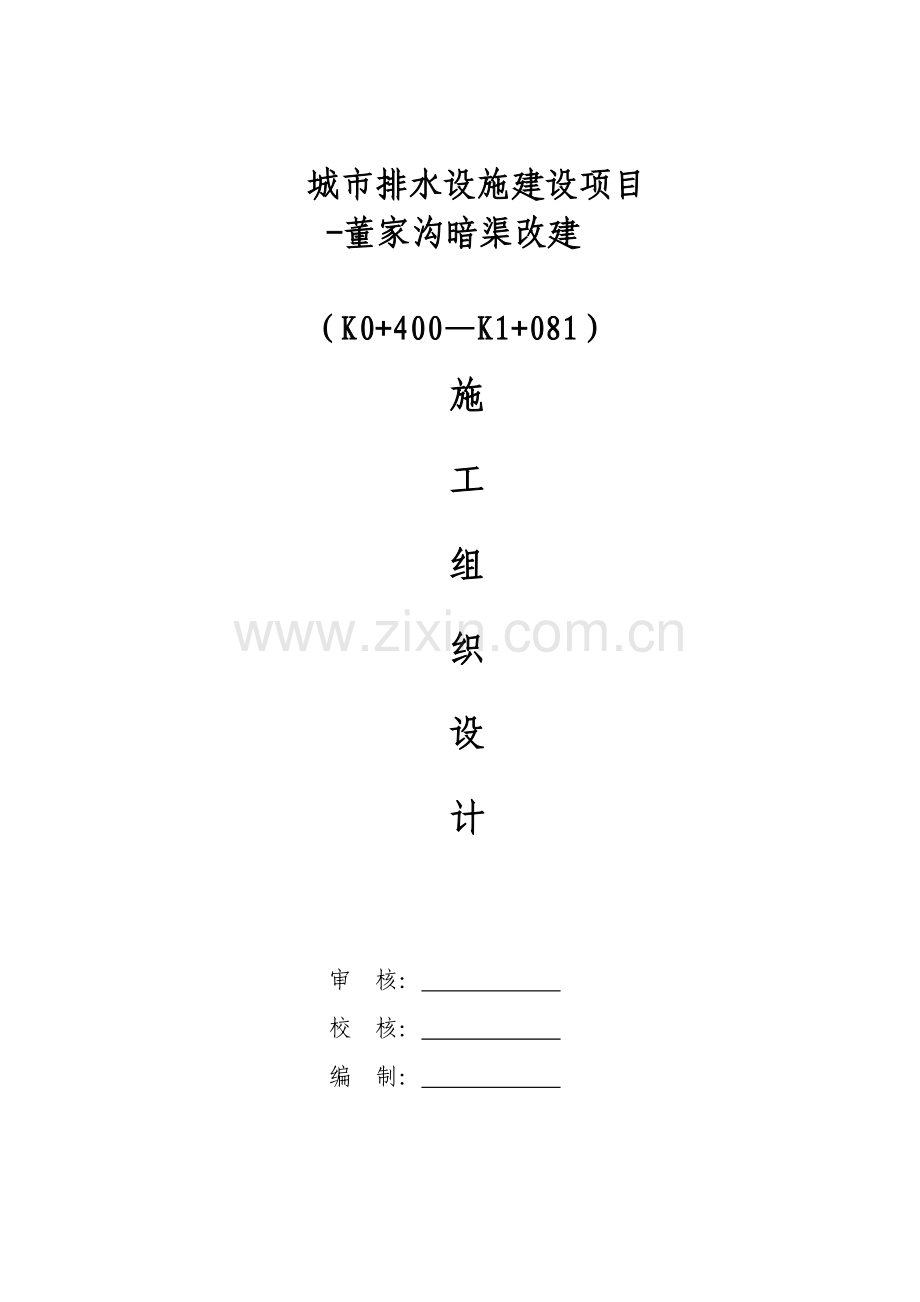

城市排水设施建设项目
-董家沟暗渠改建

（K0+400—K1+081）
施
工
组
织
设
计

审 核：
校 核：
编 制：

2013/9/27

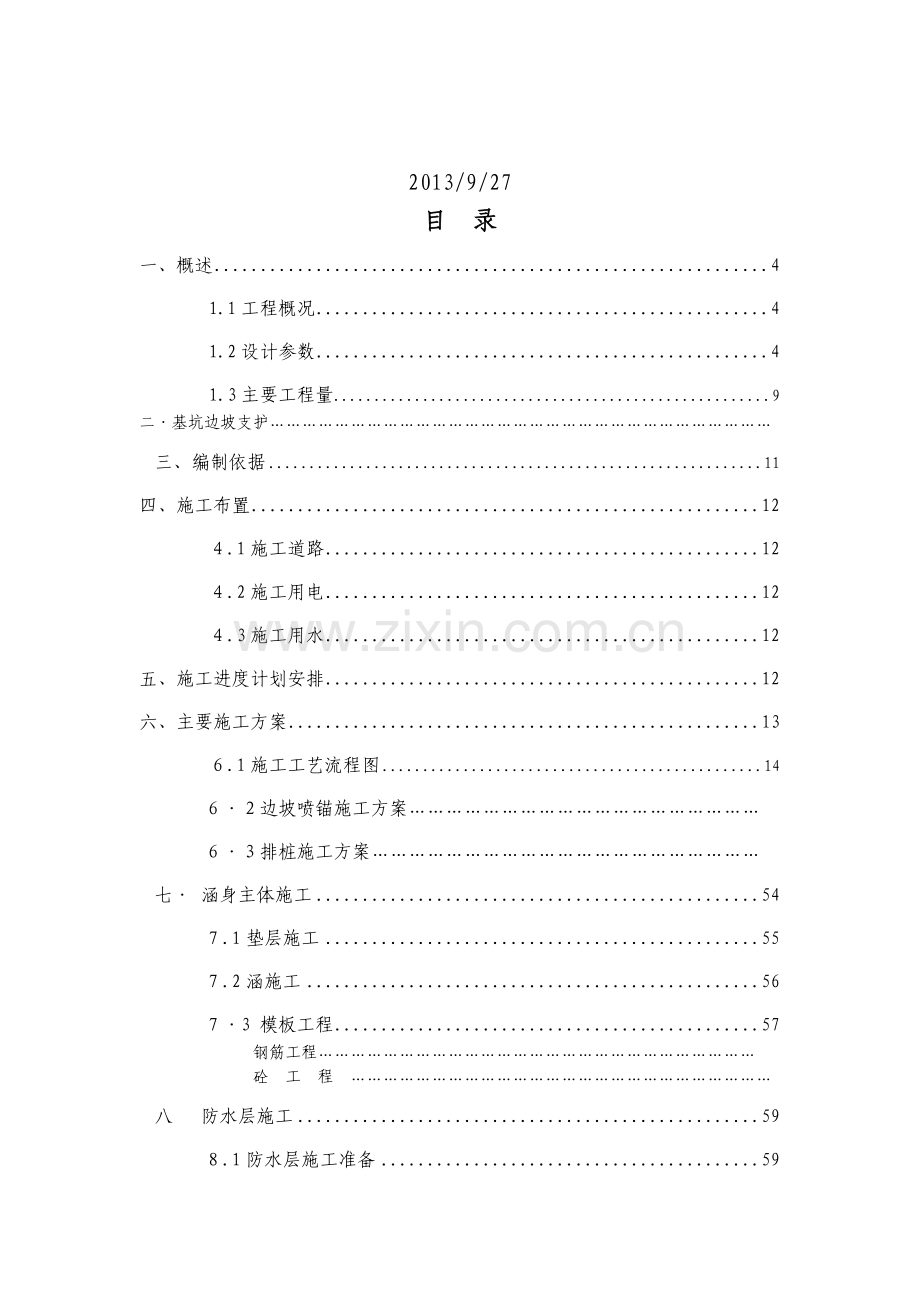

目 录
一、概述 4
1.1工程概况 4
1.2设计参数 4
1.3主要工程量 9
二·基坑边坡支护…………………………………………………………………………………
三、编制依据 11
四、施工布置 12
４.1施工道路 12
４.2施工用电 12
４.3施工用水 12
五、施工进度计划安排 12
六、主要施工方案 13
６.1施工工艺流程图 14
６·２边坡喷锚施工方案…………………………………………………
６·３排桩施工方案………………………………………………………
七· 涵身主体施工 54
７.1垫层施工 55
７.2涵施工 56
７·3 模板工程 57
　　　　　　　钢筋工程………………………………………………………………………
砼　工　程　……………………………………………………………………
八　 防水层施工 59
８.1防水层施工准备 59
８.2防水卷材的铺贴 59
８.3保护层施工 60
８.4 翼墙施工 60
８.4.1翼墙施工工艺流程 60
８.5边坡沉降观测 61
5.６回填施工 61
九　主要施工人员机械设备 61
９.1主要施工人员 61
９.2主要施工机械 62
十　冬季施工 62
１０.1冬季施工技术措施 62
１０.2 冬季施工安全保证措施 63
十一　质量目标及质量保证措施 64
１１.1质量目标 64
１１.2质量管理机构 64
１１.3质量保证措施 65
十二　安全目标及安全保证措施 66
１２·1安全目标 66
１２.2安全保证措施 66
十三，施工环境保护措施…………………………………………………………
1３.1施工环境保护目标 67
1３.2施工环境保护措施 67
十四　施工平面…………………………………………………………………………………

一、概述
1.1、工程概况
① 工程地质条件
1）地层结构
工程区主要出露地层为第四系中更新统雅安层（、）及人工堆积层组成，下伏下统剑阁组基岩。现将工程区的地层分述如下：
⑴杂填土①（ Q4ml）：杂色、松散、稍湿，由黏性土夹建筑垃圾、砂卵石等混杂组成，局部地表建筑垃圾、生活垃圾含量高。该层分布于场地地表，整个场地均有分布，厚度0.6～5.2m。
⑵粘土②（ 、）：褐黄-褐灰色为主、稍湿。摇震反应无，切面光滑，干强度高，韧性好，含铁锰质氧化物。该层下部含少量卵石，局部地段下部含砂重。根据勘察揭露，该层主要分为以下两种亚层：
可塑粘土②1：褐黄-褐灰色为主，稍湿。厚度0.5～3.5米，顶界埋深0.0-2.2米；
硬塑粘土②2：褐黄-褐灰色为主，稍湿。该土层具失水收缩、吸水后强度急剧降低的工程特性。厚度0.4-6.8米，顶界埋深0.6-5.2米。
⑶粉土③（ 、）：褐灰色，稍密，呈透镜状或似层状分布，厚度0.9～1.9米，顶界埋深5.3～6.8米。
⑷粉砂④（ 、）：灰黑色，饱和，松散，仅zk133、zk134有出露，呈透镜状分布，厚度1.1-1.2米，顶界埋深7.3-7.5米。
⑸卵石⑤（ 、）：根据我公司给该公司临近在建工程场地的钻孔取芯资料揭示：褐黄色为主。卵石粒径以2-8cm为主，少数大于10cm，夹较多漂石。呈浑圆-亚圆状，卵石含量约占55%-65%，砾石约占15-20%，卵、砾石成份以石英砂岩为主，其它岩石次之。孔隙中充填物主要为黏土和少量粗砂，含量约占20%-25%，卵石风化较弱。该层分布在场地下部，顶界埋深2.2-8.6米。根据本场地卵石的密实程度和N120动探击数划分以下三个亚类：
⑤1稍密卵石：N120动探击数一般为4-7击/10cm；
⑤2中密卵石：N120动探击数一般为7-11击/10 cm；
⑤3密实卵石：N120动探击数一般大于11击/10 cm。
⑹泥岩⑥：该岩系为一套河流相沉积，岩性以泥岩为主。紫红色，泥质结构，中厚层状构造，层理较清晰，局部有砂岩夹层，矿物成分主要由黏土矿物组成，质地软弱，遇水易崩解软化，风干脆裂现象较严重，属软质岩类，岩性较均匀，夹灰绿色砂质斑点或团块，岩性较软弱，抗风化能力相对较弱。根据其风化程度可分为：
⑥1 强风化：紫红色，较破碎，岩芯主要呈碎块状，可用手指捏碎岩块，顶部风化呈土状；属软质岩，岩体基本质量等级为Ⅴ级。揭露强风化带厚度为1.5-3.3m不等。
⑥2中风化：紫红色，岩芯以短柱状为主，层理清晰，裂隙不发育；岩体较完整，属软质岩，岩体基本质量等级为Ⅳ级。
2）水文地质条件
区内地下水较为贫乏，以孔隙潜水和基岩裂隙水为主，水量相对较小。地下水动态变化受季节性控制，季节性变化大，地下水径流途径短，与河水水力联系较差，无统一稳定水位。场地地下水的补给来源主要为大气降水，地下水以下降泉的方式排泄场区下游。
地下水的水质类型属重碳酸盐类钙质水，对砼及钢结构无侵蚀性。
通过场地内取6组土样作试验进行土的腐蚀性评价，土按地层渗透性对混凝土微腐蚀性。
3）不良地质作用
根据现场地质调查及走访当地居民，工区内没有地质灾害发生的记录，5.12地震之后也未发生次生地质灾害；勘察钻孔揭露土层中也未见明显滑动面；表明场地内目前没有滑坡、崩塌及泥石流等地质灾害发生。
勘察施工期间未发现地下管线等埋藏物，但业主在施工前应收集场区及附近的地下管线分布资料，提供给设计和施工使用，避免在基础施工过程中造成损失。
1.１·2、项目设计
本次设计的排水沟渠K0+400～K1+081段属于董家沟肉联厂段，起点K0+400位于肉联厂大门口，向南于K0+406处顺接原董家沟，K0+525处下穿西山油库专用铁路后沿规划西山南路线位布线，在K1+081处分流一孔至铁路已建箱涵，终点以明沟接接铁路改建箱涵，本标段长661米。 其中K0+400-K1+065段采用双孔（2-5.0m×3.0m）箱涵；K1+081- K1+331.743段左侧利用铁路已建单孔箱涵（1-6.0m×3.0m），右侧新建单孔箱涵（1-6.0m×3.0m）（此段根据资金筹措安排纳入西山南路南延段道路工程排水设施）；K1+065~ K1+081段为过渡段。本项目的建设主要解决园艺山片区、董家沟沿线及剑南泵站提升的雨水排放问题。
1.１·3、本项目重点及难点
为深入把握本项目的特点、难点及关键性技术问题，我司深入研究了本项目所在区域的规划控制条件、主要技术标准及相关技术方案。同时多次组织技术人员实地踏勘、调查，通过分析，结合在调查中对本项目沿线现状条件的认识和理解，我司认为本项目具有以下特点和难点：
① 沟渠框架两侧距离建筑物较近，是本项目的一个重要特点，因此，开挖支护施工是关键；
② 框架结构属于地下结构，结构防水施工也是本工程的一个重点。
1.１·4、框架结构设计
①、K0+400～K0+492、K0+934～K1+065段：
本段框架部分位于规划道路下，考虑路面填土及城-A荷载。框架标准断面采用单箱双孔钢筋混凝土矩形断面结构，单孔净空尺寸采用5.0m×3.0m，顶板厚度为50cm，底板厚为65cm，边墙厚为50cm，中墙厚为45cm，顶板底设置100cm×30cm倒角，底板顶设置10cm×10cm倒角，底板顶设置10cm厚C30混凝土泄水面，底板底设置10cm厚C15混凝土垫层。本框架涵沿纵向每8m设置一道沉降缝，并用沥青木板条填塞，缝的位置可根据现场实际情况进行微调，原则上每段长度不大于12m。框架两侧设置盲沟，盲沟尺寸为40cm×40cm，内填充透水砂卵石。
框架每隔100m设置一座直径为1×1m的检查清掏井，井盖与路面齐平，若在绿化带及未硬化的地面上，应高处地面20cm。检查井沿线路右侧框架边墙布置，并设置钢爬梯。为减少检查井的数量，在检查井下方中墙设置单孔过人通道，人孔断面为1.5m×1.8m。
②、K0+492～K0+514、K0+534～K0+934
本段框架部分位于规划道路下，考虑路面填土及城-A荷载。框架标准断面采用单箱双孔钢筋混凝土矩形断面结构，单孔净空尺寸采用5.0m×3.0m，顶板厚度为65cm，底板厚为70cm，边墙厚为65cm，中墙厚为45cm，顶板底设置100cm×30cm倒角，底板顶设置10cm×10cm倒角，底板顶设置10cm厚C30混凝土泄水面，底板底设置10cm厚C15混凝土垫层。本框架涵沿纵向每8m设置一道沉降缝，并用沥青木板条填塞，缝的位置可根据现场实际情况进行微调，原则上每段长度不大于12m。框架两侧设置盲沟，盲沟尺寸为40cm×40cm，内填充透水砂卵石。
框架每隔100m设置一座直径为1×1m的检查清掏井，井盖与路面齐平，若在绿化带及未硬化的地面上，应高处地面20cm。检查井沿线路右侧框架边墙布置，并设置钢爬梯。为减少检查井的数量，在检查井下方中墙设置单孔过人通道，人孔断面为1.5m×1.8m。因本段规划道路下，为方便道路排水管接入沟渠，此段每隔100m在结构两侧预留DN500排水管进口，排水管管底距泄水面1.9m，每个进口设置2m一节管道，管道端头用素混凝土临时封闭。
② 、K1+065～K1+081段：
本段框架部分位于厂区外，考虑路面填土及城-A荷载。本涵在K1+081分叉并入铁路已建董家沟箱涵，净空为4.1m×3.0m，主线净空尺寸变为6.0m×3.0m。本次设计K1+065～K1+081段为过渡段，由两孔5.0m×3.0m过渡为4.1m×3.0m+6.0m×3.0m，并保证主线的右边线顺直，支线渐变。为保证水量重新合理分配，在此段中墙开设3.0m×2.3m横洞，在横洞范围内主线由5m直接过渡为6m。
此段结构顶板厚度为55cm，边墙为60cm，中墙厚度为45cm，底板厚度为65cm，总宽度由11.65m过渡为11.75m。其它构造同K0+400～K0+492、K0+934～K1+065段箱涵。
1·１·5、结构防水
本框架涵防水等级为二级，防水混凝土的防渗等级不小于P8。
①、结构防水：
顶板部位设 3cmC40细石聚丙烯腈纤维混凝土保护层+ 2cm高聚物防水砂浆+ 2mm高聚物改性沥青防水卷材+防水涂料+结构基层。边墙部位设2.0mm厚度厚聚氨酯防水涂料。
②、沉降缝防水：
顶板部位设50cm宽3cmC40细石聚丙烯腈纤维混凝土保护层+2cm高聚物防水砂浆+2cm高聚物改性沥青防水卷材+防水涂料浸渍木板+快速膨胀型遇水膨胀橡胶止水条，边墙部位设50cm宽5cm防水混凝土+2cm高聚物改性沥青防水卷材+防水涂料浸渍木板+快速膨胀型遇水膨胀橡胶止水条，底板部位设快速膨胀型遇水膨胀橡胶止水条+防水涂料浸渍木板+快速膨胀型遇水膨胀橡胶止水条，中墙部位设快速膨胀型遇水膨胀橡胶止水条+防水涂料浸渍木板+快速膨胀型遇水膨胀橡胶止水条。
③、施工缝防水：
施工缝内外侧均设置涂刷丙稀酸界面处理剂+缓膨型遇水膨胀橡胶止水条。
1.１·6、结构抗震设计
本次设计采用整体性、抗震性良好的框架结构，满足结构抗震要求。
1·１.7、混凝土耐久性设计
本工程大气环境为I类，且地下水及土壤对混凝土无腐蚀性；沟渠内水流主要为雨水且周边无大型污染企业，污染较轻，水质较好，因此地表水对混凝土腐蚀性也较小。
在本结构混凝土设计中主要通过以下几点措施增强混凝土的耐久性：
（1） 采用高标号抗渗混凝土
本框架沟渠在设计中采用C35钢筋混凝土结构，且要求抗渗等级不小于P8，可增加混凝土结构的抗侵蚀能力。
（2） 严格控制结构裂缝宽度
在结构计算中，结构的裂缝宽度严格控制在0.15mm以内，防止因结构裂缝过宽而导致钢筋锈蚀，影响结构的使用年限。
（3） 掺入高效外加剂
在保证混凝土拌和物所需流动性的同时，尽可能降低用水量，减少水灰比，使混凝土的总孔隙，特别是毛细管孔隙率大幅度降低。掺入高效减水剂，尽可能将水灰比降低到0.38以下。同时可以加入高性能引气剂，加强捣固，保证混凝土自身的密实性。
（4） 消除混凝土自身的结构破坏因素
设计中要求混凝土骨料采用非碱性骨料，碱含量不大于3.0kg/m3，氯离子含量不大于0.1%（胶凝材料总量）。
(5)合理设置钢筋保护层厚度
根据工程所处的腐蚀环境、各部位的受力特点和设计使用年限，要求主筋保护层厚度不小于40mm。
(6)防水保护
在结构内外层均设置防水层，防止水对混凝土结构的侵蚀，增加混凝土使用寿命。
1.１·8、倒虹吸
在K1+057.8处有一1.6m×1.5m排污沟渠，框架修建后受高程影响将其沟渠截断，为保证水流顺畅，在此处设置倒虹吸管涵（同时也为山体内侧排污穿涵考虑）。倒虹吸管涵中心里程K1+060，斜交10°，采用两个直径1250mm钢筋混凝土管道，长度为14m，两侧各设160×328cm竖井，竖井壁厚为40cm，并设置钢爬梯，爬梯采用直接20mm钢筋，钢筋间距为40cm，倒虹吸管涵两侧既有沟渠局部改移，保证同既有沟渠顺接。
1·１9.支护工程设计
本项目开挖后沿线形成高度2.0-12.5米高的人工边坡（基坑工程），坑壁土层主要以杂填土、粘土、粉土、卵石土和泥岩构成。为保证基坑的稳定性，结合现场情况及施工阶段，若基坑开挖具备放坡条件，建议按图纸表所示坡率进行放坡。无法放坡处按设计进行边坡支护后在进行基槽开挖
1·2设计参数
项 目
符 号
单 位
数 量
设计流量
Q 1/100
m3/s
43.2
设计水位
H 1/100
m

设计流速
V 1/100
m/s

基地设计压应力
σ
Kpa
225
基地容许压应力
[σ]
Kpa
370
1.3、主要工程量
本框架箱涵的主要工程量付表。
二．基坑支护
2.1、工程环境条件分析
① 工程周边环境条件简述
该工程场地有一定的起伏，沿线周边有建筑物分布，环境条件一般。
根据《建筑基坑支护技术规程》(JGJ120-2012)基坑安全等级综合定为二级，重要性系数γ0=1.0。
1）本工程基坑开挖深度4.2~12.5m，局部地段建筑与结构边线较近，最小距离仅为2.75m。
2）场地内硬塑粘土为膨胀土，具弱膨胀潜势。
2.2、降水工程设计
场地地层主要以杂填土和粘性土分布为主，杂填土局部分布有上层滞水，粘土为不透水层。因此杂填土含有的上层滞水直接接受大气降水和地表散水补给，为防止开挖期间上层滞水渗入基坑，造成基坑积水，可采用封堵与疏导相结合的办法处理。
① 封堵
该项目距离建筑物较近路段基坑采用了喷砼护面，因而基坑侧壁的上层滞水已被封堵在基坑外；而该区局部杂填土较厚，为便于其间的上层滞水排泄，在基坑坡面上每隔一定距离应设置泄水孔。基坑网喷施工时，若遇地下水较大，可加大速凝剂用量及提高水泥含量。
② 疏导
基坑开挖期间，为避免地表水流入基坑，基坑坡顶作表面硬化处理，硬化层宜作成反坡，反坡坡率0.3%。并在硬化层外施工排水沟。对基坑内仍存在的少量滞水，建议设置截排水沟及集水井，坑内明沟导流集中于集水井内用潜水泵明排到坑外。
2.3支护工程设计
本项目开挖后沿线形成高度2.0-12.5米高的人工边坡（基坑工程），坑壁土层主要以杂填土、粘土、粉土、卵石土和泥岩构成。为保证基坑的稳定性，结合现场情况及施工阶段，若基坑开挖具备放坡条件，建议按下表所示坡率进行放坡。
本项目在K0+417～K0+432左侧（I类支护桩）、K0+400～K0+497右侧段（II类支护桩）、K0+534～K0+555右侧（III类支护桩）（其中K0+514～K0+534为铁路部门设计，不在我单位设计范围）段沿线均有建筑物分布，距离最近的建筑与边线距离仅为2.75m，不具备放坡条件，采用排桩支护方式，以确保建筑物的安全。本场地有地下管线分布，由于甲方未提供管线分布图，请业主在施工前应收集场区及附近的地下管线分布资料，提供给设计和施工使用，避免在基础施工过程中造成损失。
K0+534～K0+555右侧（III类支护桩）排桩间布置一排预应力锚索，锚索位于桩间中心位置，K0+874～K0+915 K1+040～K1+060左侧砂浆锚杆K0+555～K0+850右侧砂浆锚杆K1+019～K1+081右侧砂浆锚杆砂浆锚杆倾角15°,纵横向均采用φ1６钢筋和砂浆锚杆连结，挂上φ8@150钢筋网片，然后喷射100mm厚的C20细石砼，共同构成钢筋混凝土挡土面板，与砂浆锚杆共同作用，增加砂浆锚杆的整体抗拨力。为防止地表水渗入基坑，在顶部1.5m宽采用10cm厚C20细石混凝土封闭，并在基坑顶部与基坑底部分别设置截水沟与排水沟等排水系统。
三、编制依据
1）业主提供的《绵阳市董家沟片区城市排水设施建设图纸》
2）绵阳市董家沟片区城市排水设施投标清单。
3）《绵阳市董家沟片区城市排水设施建设项目工程地质详勘报告》
4）《室外排水施工规范》
5）《建筑基坑支护技术规程》(JGJ120-2012)
6）《建筑基坑工程监测技术规范》(GB50497-2009)
7）《建筑桩基技术规范》(JGJ94-2008)
9）《建筑基坑支护技术规程》（JGJ120-2012）
10）《锚杆喷射混凝土支护技术规范》(GB50086-2001)
11）《土层锚杆设计与施工规范》(CECS 22:90)
12）《建筑基坑工程监测技术规范》（GB50497-2009）
13）国家其他现行有关规范、标准及规定。
14）从工地现场调查、采集、咨询所获取的资料；
15）本单位现行的一体化文件；
16）本企业拥有的科技成果、工法成果、机械机具设备、管理水平、技术装备以及多年积累的工程施工经验；
17 ）根据省建设文明工地标准及当地政府在环保等方面的具体法律、法规。
四 施工布置
4.1、施工道路
本涵里程为K0+400---K1+081，（K0+513--K0+555由其他施工单位设计施工）涵洞贯穿双汇公司厂区道路路基，与线路基本重合，现场施工临时通道在基坑右幅侧，临时施工便道作为涵洞施工的主道路，同时涵洞基坑周围的挖基土应及时清运，保证现场涵洞主体施工有足够的作业面。但基坑开挖较深设计为临时支护在作为施工便道时，要加强边坡的监测，防止边坡的垮塌所造成的事故。原厂内道路另设计施工同行道理，又其他单位负责施工。
4.2、施工用电
本涵洞施工用电主要有基基坑边坡支护处理，喷锚，排桩施工用电以及箱涵主体用电、夜间施工照明用电、电焊机用电（立模、扎钢筋）、砼浇筑设备用电等；现场用电应在做好绝缘、接地等保护措施的情况下，就近规范接入，现场用电应派专业电工操作，严禁私拉乱搭现象。
4.3、施工用水
本涵洞施工用水主要是清基和砼养护用水，根据地质资料和喷锚，排桩桩施工时所揭露的地下水埋深情况，本涵洞施工用水主要采取的自来水供施工用水。
五、施工进度计划安排
本涵洞施工主要工序有：边坡支护、基坑开挖、挖基土清运、基槽验收 C15砼垫层施工、钢筋制安 涵洞底板施工、涵身及顶板施工、防水层施工、背箱回填、盲沟铺砌（含与沟渠顺接）施工、沉降观测元件埋设等。其主要进度计划（要分段控制工期因为边坡支护，和自然放坡有相间处，而且支护方式有多种）如
此次实施箱涵全长690米，扣除跨铁路部分共670米，为12米双孔箱涵，在双汇肉联厂前大门与现状董家沟相接，在双汇肉联厂后大门外20米将左侧单孔箱涵接入铁路已建单孔箱涵。
考虑到施工期间需保证肉联厂正常生产，结合外弃土方和砼的运输通道，计划第一阶段先同时施工K0+417-k0+460、K0+560-K0+770、K0+790-K0+980、尾段接铁路已建箱涵的单孔箱涵，共443米。计划10月初开工，除K0+417-K0+460需分段施工外，其余均同步全面展开，由于开挖均在7米以上，喷锚段开挖和支护需相互交替进行，支护桩段需先行施工孔桩再行开挖，由于桩长在10米—21米，预计12月10日完成边坡支护及基槽开挖，2月1日完成箱涵浇筑及回填。
此外，第一阶段需同时完成k0+398-K0+417右侧、K0+460-k0+560右侧的支护桩(跨铁路部分没有)。
第二阶段施工K0+460—K0+560（跨铁路部分由铁路部门施工）、K0+770-K0+790、K0+980至终点，共220米，由于前100米已完成支护桩，后100米开挖较浅，均为5米多，预计3月1日完成边坡支护及开挖，4月8日完成箱涵浇筑及回填；
由于与现状董家沟相接的起点17米段施工时需完全中断肉联厂前大门交通，因此，待肉联厂后大门恢复通行能力后，第三阶段施工K0+400—k0+417段，预计4月15日完成开挖及边坡支护，4月30日完成箱涵浇筑及回填
六、主要施工方案
施工工艺流程见下图1。
框架箱涵涵身施工工艺流程图
立顶板侧模及端模

浇注墙身及顶板混凝土
框架防水层、保护层
制作混凝土试件

基坑开挖、、垫层施工

施工准备
绑扎底板及边墙下部钢筋
搭 设 支 架
立顶板底模及边墙模
绑扎顶板钢筋
钢筋加工
制作混凝土试件

立底板侧模及端模

浇注底板边墙根部混凝土

绑扎墙身钢筋

立 墙 身 模

边坡支护

施工准备
测 量 放 线

施工准备

6·2边坡支护放坡挂网喷锚支施工案
针对场地良好、远离周边建筑物的几个基坑截面，采用砂浆锚杆倾角15°,纵横向均采用φ1６钢筋和砂浆锚杆连结，挂上φ8@150钢筋网片，然后喷射100mm厚的C20细石砼，共同构成钢筋混凝土挡土面板，与砂浆锚杆共同作用，增加砂浆锚杆的整体抗拨力。为防止地表水渗入基坑，在顶部1.5m宽采用10cm厚C20细石混凝土封闭，并在基坑顶部与基坑底部分别设置截水沟与排水沟等排水系统。
附件2：放坡挂网喷锚支护结构剖面图。
施工准备
施工工艺流程图

逐层开挖基坑

施工下一层直至坑底
制安钢筋挂网

喷射砼

基坑封底

工流程详解.
(3） 喷锚支护设计
K0+874～K0+915左侧砂浆锚杆设计计算结果
锚杆排数
长 度
(m)
倾角
(°)
杆 筋
间 距（m）
联结方示
备注
Sx
Sy
第一排
5
15
φ48钢花管
1.5
0.5
1Φ16钢筋焊接

第二排
5
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第三排
5
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第四排
9
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第五排
5
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

说明
1.所有纵向加强筋均为1Φ16；
2.砂浆锚杆采用一次注浆，浆体水灰比0.5:1，注浆压力0.5～1.0MPa；
3.必须准确提供锚杆施工范围内市政管网的分布深度及范围；
4.Sx为横向间距，Sy为纵向间距；
5.砂浆锚杆间距遇砂层或松散地层可调整。
K1+040～K1+060左侧砂浆锚杆设计计算结果
锚杆排数
长 度
(m)
倾角
(°)
杆 筋
间 距（m）
联结方示
备注
Sx
Sy
第一排
6
15
φ48钢花管
1.5
0.6
1Φ16钢筋焊接

第二排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第三排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第四排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

说明
1.所有纵向加强筋均为1Φ16；
2.砂浆锚杆采用一次注浆，浆体水灰比0.5:1，注浆压力0.5～1.0Mpa；
3.必须准确提供锚杆施工范围内市政管网的分布深度及范围；
4.Sx为横向间距，Sy为纵向间距；
5.砂浆锚杆间距遇砂层或松散地层可调整。
K0+555～K0+850右侧砂浆锚杆设计计算结果
锚杆排数
长 度
(m)
倾角
(°)
杆 筋
间 距（m）
联结方示
备注
Sx
Sy
第一排
6
15
φ48钢花管
1.5
1.0
1Φ16钢筋焊接

第二排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第三排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第四排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第五排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

说明
1.所有纵向加强筋均为1Φ16；
2.砂浆锚杆采用一次注浆，浆体水灰比0.5:1，注浆压力0.5～1.0Mpa；
3.必须准确提供锚杆施工范围内市政管网的分布深度及范围；
4.Sx为横向间距，Sy为纵向间距；
5.砂浆锚杆间距遇砂层或松散地层可调整。
K0+555～K0+850右侧砂浆锚杆设计计算结果
锚杆排数
长 度
(m)
倾角
(°)
杆 筋
间 距（m）
联结方示
备注
Sx
Sy
第一排
9
15
φ48钢花管
1.5
0.5
1Φ16钢筋焊接

第二排
9
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第三排
7
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第四排
6
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第五排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第六排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第七排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第八排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

说明
1.所有纵向加强筋均为1Φ16；
2.砂浆锚杆采用一次注浆，浆体水灰比0.5:1，注浆压力0.5～1.0Mpa；
3.必须准确提供锚杆施工范围内市政管网的分布深度及范围；
4.Sx为横向间距，Sy为纵向间距；
5.砂浆锚杆间距遇砂层或松散地层可调整。
K1+019～K1+081右侧砂浆锚杆设计计算结果
锚杆排数
长 度
(m)
倾角
(°)
杆 筋
间 距（m）
联结方示
备注
Sx
Sy
第一排
7
15
φ48钢花管
1.5
0.6
1Φ16钢筋焊接

第二排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第三排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

第四排
4
15
φ48钢花管
1.5
1.5
1Φ16钢筋焊接

说明
1.所有纵向加强筋均为1Φ16；
2.砂浆锚杆采用一次注浆，浆体水灰比0.5:1，注浆压力0.5～1.0Mpa；
3.必须准确提供锚杆施工范围内市政管网的分布深度及范围；
4.Sx为横向间距，Sy为纵向间距；
5.砂浆锚杆间距遇砂层或松散地层可调整。
（1） 施工顺序
砂浆锚杆支护工作是与基坑开挖同步进行的，其施工流程如下：
土方开挖→砂浆锚杆施工→人工修面→制作钢筋网→焊主筋→喷射砼→砂浆锚杆灌浆→设置泄水孔→开挖下一段→……
（2） 施工准备
基坑施工前，做好施工围避、交通疏散及三通一平，组织相关机械设备、人员、材料进场。完成测量放线，探明施工范围内地下管线情况与具体位置，采取必要的迁移、加固或警示措施，以保障基坑施工安全，避免破坏地下管线。
基坑施工前，在基坑边坡线开挖、砌筑截水沟与集水井，连通市政雨水管道。将基坑开挖边线及底线洒石灰投影到地面上，标明开挖深度，以指导基坑开挖。
（3） 逐层开挖基坑
根据规范要求，基坑分层分段开挖，层高不超过2m，分段长度不超过15m。土方开挖必须紧密配合喷锚施工，严格做到开挖一层支护一层，上一层未支护完，不得开挖下一层；开挖要到位，不得欠挖，严禁超挖；如在开挖过程中有塌方现象，应立即停止开挖，减小每层开挖深度，加密锚杆及时支护。
相邻层段形成流水，提高施工进度。
基坑开挖采用明挖顺作法施工，基坑支护与土方开挖同期施工，基坑开挖一段，挂网喷锚支护一段，前后形成节拍流水。由于工期紧，为了加快施工速度，同时又满足保证边坡稳定性的需要，根据本工程特点，采用隔段跳挖的方式，以扩大施工面。开挖进度应与支护同步，当工作面开挖出来后应及时完成支护，开挖暴露时间不应超过6小时。
本工程边坡喷锚和自然放坡相应，自K0+400~~K1+081段不相连，左边K0+417——K0+432右边K0+400——K0+497 ，K0+534——K0+555 ，为排桩支护。
为了减少弃土，通过计算回填土用量与每层开挖土方量，计算出开挖、回填土方量的平衡点，平衡点之前的土方随挖随运，保持现场不留积土，平衡点之后的土方，在基坑开挖深3米以上外囤积，用作回填土，累土高度不超过1米。机械开挖预留１00ＭＭ厚，由人工配合修整，避免机械超挖，并保证坡面平整度在±20mm以内。
(4)制安钢筋挂网
坡面人工修整完毕，砂浆锚杆施工。采用QC—150型气动冲击砂浆锚杆机，挤压成孔与砂浆锚杆安装同步完成（砂浆锚杆采用φ48钢花管）；注浆
1水泥采用32.5普通硅酸盐水泥，注浆用水采用自来水。
(3） 砂浆配合比要准确，拌和要均匀，随用随拌。
③ 注浆压力达设计要求或孔口溢出浆液时，方可停止注浆。
随即进行钢筋网绑扎。钢筋先在加工场按规格、型号与数量预制好，搬运到施工地点，统一安装。纵横钢筋的搭接点用扎丝呈梅花形绑扎牢固。钢筋网与外露的土钉部分焊接，钢筋网用垫块支垫，保证保护层厚度。
(5)喷射混凝土
每层基坑开挖完毕，随即喷射第一层混凝土，以保护坑壁。采用湿喷法，施工前在坑壁埋设控制混凝土厚度的标竿，并标记好喷射混凝土的厚度。喷射混凝土时，可根据坑壁土层含水量及挖土速度，添加3%左右的速凝剂。
喷射前，按设计要求，在坑壁安放渗水管及水平排水管。
喷射混凝土前，应先清理坡面虚土、松散土，喷射作业分段进行，同一分段内，喷射顺序自下而上。混凝土喷射时，喷头与受喷射面应保持垂直，距离以0.6~1.0m为宜。喷射混凝土终凝2h后，即应喷水养护，养护时间宜为3~7h。
国产的喷射混凝土机一般生产能力为5～10m3／h，湿喷的输送距离一般在50m左右。故此施工时，应根据喷射混凝土的速度协调土方开挖进度。
1. 施工下一层基坑直至坑底
按照（2）~（4）工序流程，逐层进行基坑施工，至最后一层时，坑底预留２00mm厚土层，由人工开挖。每层开挖前，须用石灰洒土开挖边线，以指导机械施工。
底层基坑面层钢筋需插入坑底0.5m，底层喷射混凝土要向下伸入基坑底部以下不小于200mm形成护脚。
2. 基坑封底
基坑支护完毕，应立即进行基坑进行基地清理验收封底，封底采用１0cm厚C１５素混凝土垫层。垫层要求振捣密实、保证厚度，以保证基地持力层不受天气破坏，下一步进行箱梁施工。
施工前，在距离底边线500mm处，人工开挖并砌筑排水沟，水泥砂浆抹面。排水沟控制坡度，以保证排水。
。

3. 土方开挖质量保证措施
3． 1 基坑开挖应坚持分层分段开挖，开挖下层土方及下层土钉施工要等到上层土钉砂浆及喷射混凝土面层达到设计强度70％后方可进行。在机械开挖应留30~50cm厚土，留以人工清理 ，允许差为±20mm，机械开挖要最大限度地减小支护土层的扰动，在坡面喷射混凝土前，坡面虚土及任何松动的部分都要予以清除，然后再进行护面施工。
机械开挖采用挖掘机迎面开挖的方式，先开挖出一个标准坡面，然后根据标准坡面向开挖行进方向逐渐扩展。为了保证开挖排水，宜先开挖集水井侧，开挖截面形成，随即做成集水井、排水沟，然后逐段向前推进，逐步排水，始终保持坑底干爽，不积水。
基坑开挖进度应与后续支护同步，避免超前开挖，致使基坑暴露时间过长。
1喷射混凝土的作业要求
喷射混凝土前应拆除作业面障碍物、清除坡面虚土与坡脚土渣、堆积物，埋设好控制喷射混凝土厚度的标志及渗水孔。作业前对机械设备、风、水管路、输料管路和电缆线路等进行全面检查及试运转。
混凝土应随拌随用。通过外加减水剂和速凝剂来调节所需工作度和早强时间，混凝土的初凝时间和终凝时间宜分别控制在5min和10min左右。
混合料在运输、存放过程中，应严防雨淋、滴水及大块石等杂物混入，装入喷射机前应过滤。
用于湿喷的混合料拌制后，应进行坍落度测定，其坍落度宜为8~12cm。向喷射机供料应连续均匀，机器正常运转时，料斗内应保持足够存料。喷射作业完毕或因故中断时，必须将喷射机与输料管内的积料清除干净。
喷射机司机与喷射手不能直接联系时，应配备对讲机，以保障前后场信息畅通，协力配合。
喷射作业应分段进行，同一分段内喷射顺序应自下而上，一次喷射厚度不宜小于40mm；喷射时，喷头处的工作风压以保持在0.10MPa左右为宜，喷头与受喷面应保持垂直，距离宜为0.6～1.0m；喷射混凝土上、下层及相邻段的接茬，应做成斜坡搭接，搭接长度一般为喷射厚度的2倍以上；喷射时散落的回弹物应及时回收利用，但不宜作为喷料重新喷射。喷射混凝土终凝2h后，应喷水养护，养护时间宜根据气温确定，宜为3—7d。
初喷混凝土应在边坡修整后尽快进行，以稳定基坑壁面，防止土层出现松弛或剥落；钢筋网铺设完毕后，还要再进行复喷，复喷的一次喷射厚度宜为50～70mm。钢筋网应在喷射一层混凝土后铺设，钢筋与第一层喷射混凝土的间隙不宜小于20mm；钢筋网与土钉应连接牢固。
2．钢筋制安质量保证措施
钢筋进场时必须按照规范要求取样检验，合格后方可使用。
现场钢筋注意保护，上覆下垫，避免钢筋摆放过久锈蚀。
钢筋预制必须严格按照钢筋翻样图施工，尤其是钢筋弯曲须满足规范要求，保证弯角135°。
钢筋搭接长度不小于35d，焊接长度单面焊不少于10d。
钢筋网背面必须设支架垫，保证保护层厚度。
６，２ 旋挖砼灌注管桩 部分锚拉支护施工方案
1、结构图示
在箱涵左右两幅靠近周边建筑物侧，为了保证周边建筑物安全，同时考虑到工期要求，采用高强预应力砼管桩锚拉支护。管桩采用φ1000灌注砼管桩，间距2·5米，2层（局部K0+534·~~K0+555）预应力钢绞线锚拉。详细结构见附件3：砼管桩锚拉支护结构剖面图。
2、 施工工艺流程图
施工准备
基坑开挖至锚索位置
旋挖成孔支护管桩
施工锚索
张拉锁定

基坑封底
施工下一层
