井下变电所检修措施.doc

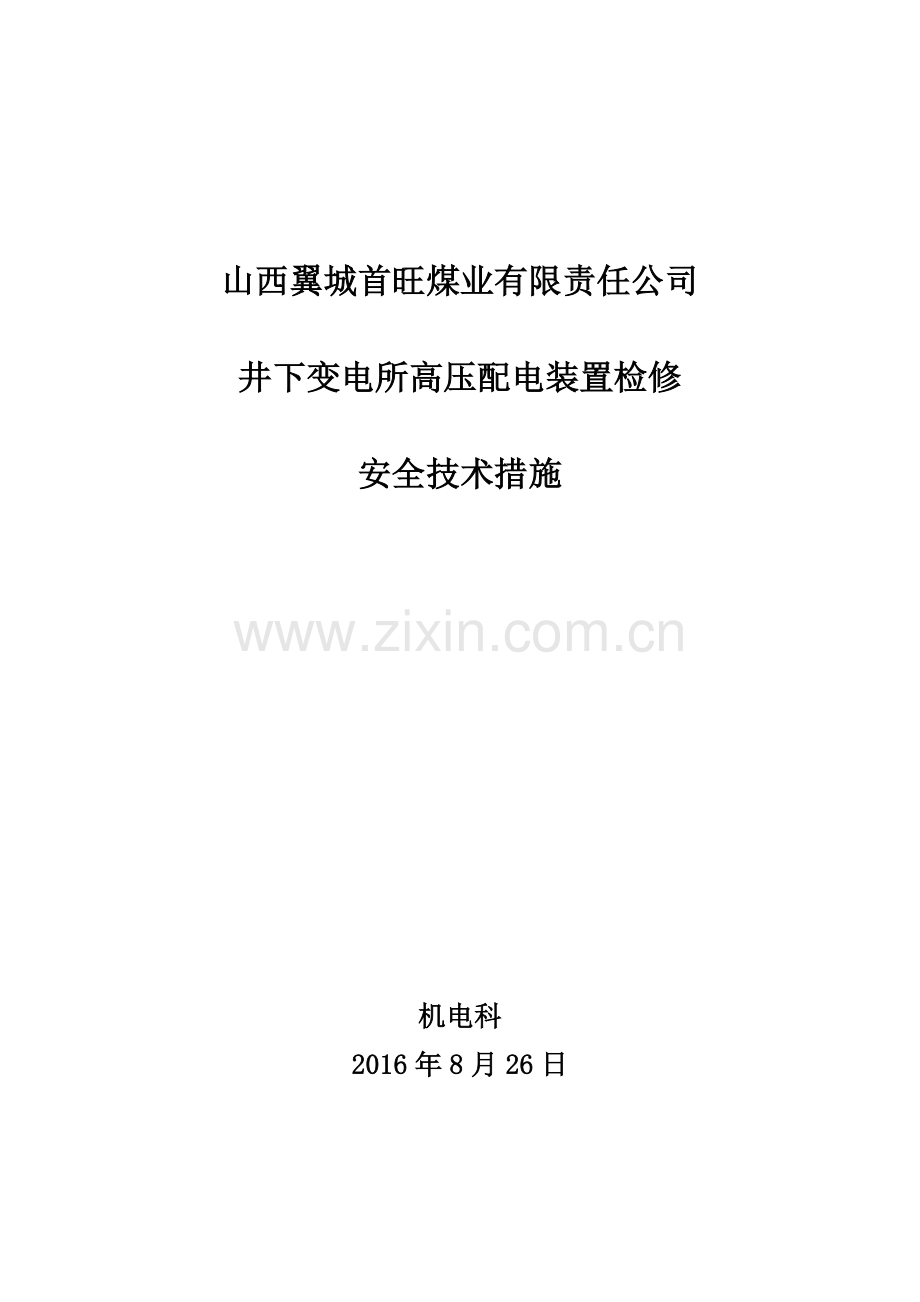

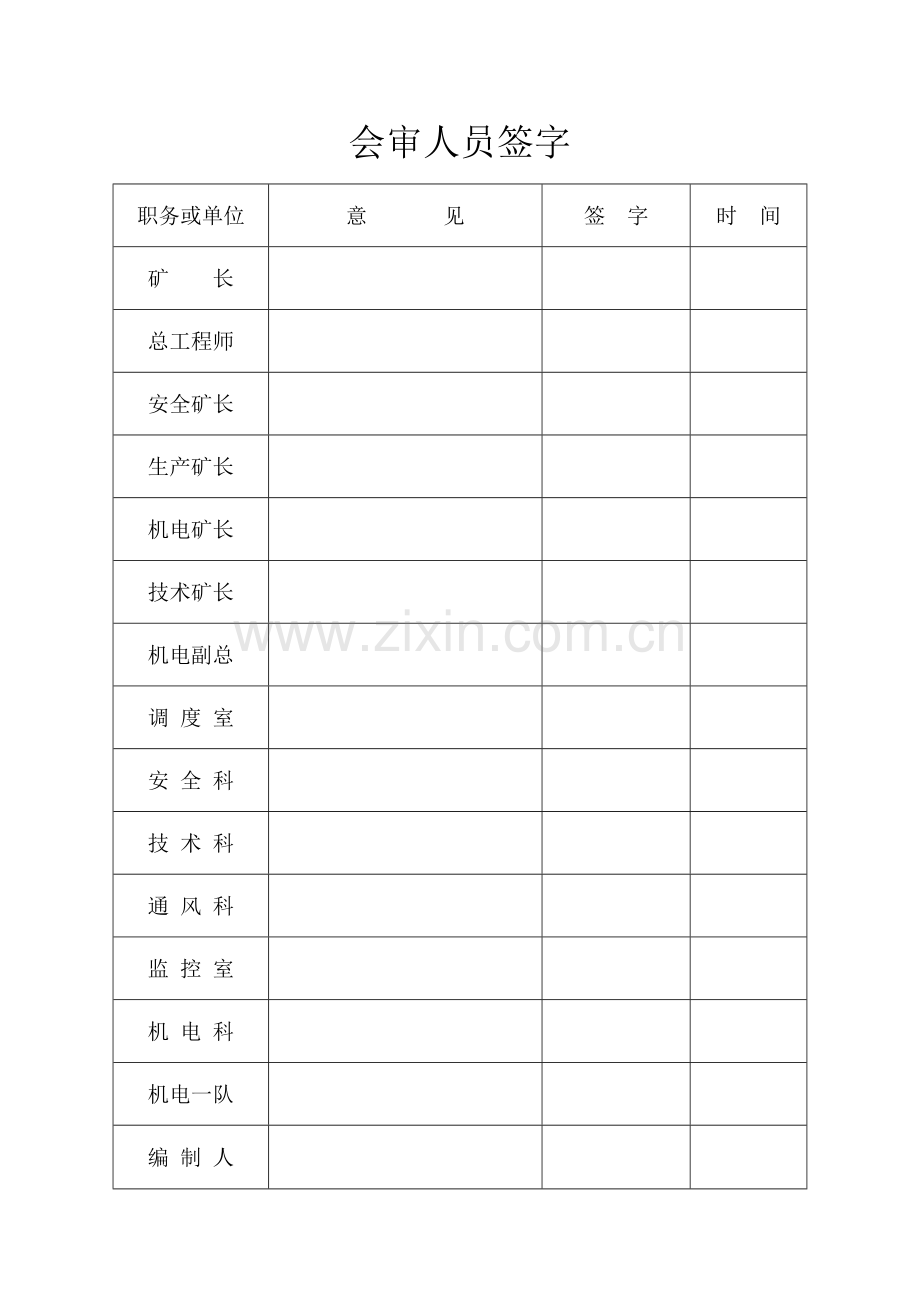

山西翼城首旺煤业有限责任公司井下变电所高压配电装置检修安全技术措施机电科2016年8月26日会审人员签字职务或单位意 见签 字时 间矿 长总工程师安全矿长生产矿长机电矿长技术矿长机电副总调 度 室安 全 科技 术 科通 风 科监 控 室机 电 科机电一队编 制 人井下变电所高压配电装置检修安全技术措施为保证我矿井下供电系统的安全可靠正常运行，决定将井下中央变电所、1#变电所、2#变电所高压配电装置进行分段停电检修，为保证检修期间安全，严格落实风险预控管理，确保人、机、物的安全，特制订本措施并成立检修小组。1、 检修时间 2016年9月5日8点班、4点班、0点班2、 检修地点 2#变电所、1#变电所、中央变电所3、 检修领导小组组织机构 组 长：宋殿勇（4点班） 副 组 长：孙殿喜（8点班）、卢 涛（0点班） 施工负责人：高红星（8点班） 技术负责人：宋恰恰（4点班） 4、检修步骤 2#变电所1#变电所中央变电所5、检修内容（1）2#采区变电所8#、13#高压配电装置负荷侧互换，负荷调整。（2） 高压配电装置隔爆面是否完好，内部接线是否牢固无毛刺，线号标号清晰，机械闭锁装置有效。操作机构是否灵活、可靠，触头行程是否符合规定。高压配电装置进出的电源线及负荷线导电螺栓是否紧固。（3）检查变压器高、低压侧进出线导电螺栓是否紧固，隔爆面是否符合隔爆要求。（4）对高压配电装置、变压器、电缆绝缘进行摇测。（5）检查高压配电装置及变压器接线腔内是否干燥并处理（用干布擦拭），并更换干燥剂。6、施工前准备 （1）参加检修人员必须学习本措施，严格按照措施要求进行检修作业。 （2）在开关检查维护之前，必须清楚设备状况，并事先把备件准备好，且施工负责人应检查安全设施是否齐全等。（3）所用的专用绝缘用具、工具必须提前检查，确保完好，方可使用。并佩戴便携式瓦检仪。（4）各掘进工作面局部通风机必须保证自动切换装置灵敏可靠。7、检修技术措施（1）2#变电所一回路停电程序及操作步骤所有参加检修人员8：00之前到达检修地点待命。2#变电所施工人员检查各掘进工作面风机运行情况，确认正常后，将风机切换至备用风机并汇报调度室。确认备用风机运行正常；将2#变电所一回路各低压馈电分闸断开，并将隔离开关打到停电位置； 将2#变电所6KV一回路各负荷高压配电装置分闸断开，并拉开高压配电装置小车；将2#变电所1#高压配电装置一回路总开分闸断开，并拉开高压配电装置小车，悬挂“有人工作、禁止合闸”牌；将1#变电所2#高压配电装置（2#变电所6KV一回路)分闸断开，并拉开高压配电装置小车，悬挂“有人工作、禁止合闸”牌，由值班员看守；检查、安全确认2#变电所15#高压配电装置联络开关小车是否在拉开位置、并悬挂“有人工作、禁止合闸”牌。检查2#变电所瓦斯浓度不超过0.5，方可开始进行作业。打开2#变电所1#高压配电装置进线电源接线腔，对接线柱进行验电（并确认无电再进行操作）、放电、挂接地线（先接接地端，再接接线柱）。对2#变电所一回路电气设备进行检查维护，检查维护前必须对电气设备验电、放电。（2）2#变电所一回路送电程序及操作步骤施工负责人确认一回路上的所有开关、电缆的检查维护完毕后汇报矿调度室，汇报检修情况和2#变电所6KV一回路准备送电情况。由施工负责人联系各采掘队组是否可以送电，安全确认后做好恢复2#变电所6KV一回路供电的准备。确认一回路的所有电气设备具备送电的条件后；施工负责人通知1#变电所值班电工对2#高压配电装置(2#变电所6KV一回路)送电；2#变电所1#高压配电装置（6KV一回路总开）送电；2#变电所一回路各负荷高压配电装置送电；2#变电所一回路各低压馈电送电。送电后如有异常，立即停电处理。2#变电所一回路送电完毕且运行正常后，汇报矿调度室。对二回路送电程序及操作步骤参照一回路。对1#变电所，中央变电所检查维护时，送电程序及操作步骤参照2#变电所。（3）2#变电所二回路停电程序及操作步骤将2#变电所二回路各低压馈电分闸断开，并将隔离开关打到停电位置； 将2#变电所6KV二回路各负荷高压配电装置分闸断开，并拉开高压配电装置小车；将2#变电所2#高压配电装置一回路总开分闸断开，并拉开高压配电装置小车，悬挂“有人工作、禁止合闸”牌；将1#变电所7#高压配电装置（2#变电所6KV一回路)分闸断开，并拉开高压配电装置小车，悬挂“有人工作、禁止合闸”牌，由值班员看守；检查、安全确认2#变电所15#高压配电装置联络开关小车是否在拉开位置、并悬挂“有人工作、禁止合闸”牌。检查2#变电所瓦斯浓度不超过0.5，方可开始进行作业。打开2#变电所2#高压配电装置进线电源接线腔，对接线柱进行验电（并确认无电再进行操作）、放电、挂接地线（先接接地端，再接接线柱）。对2#变电所二回路电气设备进行检查维护，检查维护前必须对电气设备验电、放电。（4）2#变电所二回路送电程序及操作步骤施工负责人确认二回路上的所有开关、电缆的检查维护完毕后汇报矿调度室，汇报检修情况和2#变电所6KV二回路准备送电情况。由施工负责人联系各采掘队组是否可以送电，安全确认后做好恢复2#变电所6KV二回路供电的准备。确认二回路的所有电气设备具备送电的条件后；施工负责人通知1#变电所值班电工对7#高压配电装置(2#变电所6KV二回路)送电；2#变电所2#高压配电装置（6KV二回路总开）送电；2#变电所二回路各负荷高压配电装置送电；2#变电所二回路各低压馈电送电。送电后如有异常，立即停电处理。2#变电所二回路送电完毕且运行正常后，汇报矿调度室。（5）1#变电所一回路停电程序及操作步骤所有参加检修人员到达检修地点，做好检修准备。将1#变电所一回路各低压馈电分闸断开，并将隔离开关打到停电位置； 将1#变电所6KV一回路各负荷高压配电装置分闸断开，并拉开高压配电装置小车；将1#变电所1#高压配电装置一回路总开分闸断开，并拉开高压配电装置小车，悬挂“有人工作、禁止合闸”牌；将中央变电所4#高压配电装置（1#变电所6KV一回路)分闸断开，并拉开高压配电装置小车，悬挂“有人工作、禁止合闸”牌，由值班员看守；检查、安全确认1#变电所5#高压配电装置联络开关小车是否在拉开位置、并悬挂“有人工作、禁止合闸”牌。检查1#变电所瓦斯浓度不超过0.5，方可开始进行作业。打开1#变电所1#高压配电装置进线电源接线腔，对接线柱进行验电（并确认无电再进行操作）、放电、挂接地线（先接接地端，再接接线柱）。对1#变电所一回路电气设备进行检查维护，检查维护前必须对电气设备验电、放电。（6）1#变电所一回路送电程序及操作步骤施工负责人确认一回路上的所有开关、电缆的检查维护完毕后汇报矿调度室，汇报检修情况和1#变电所6KV一回路准备送电情况。由施工负责人联系各采掘队组是否可以送电，安全确认后做好恢复1#变电所6KV一回路供电的准备。确认一回路的所有电气设备具备送电的条件后；施工负责人通知中央变电所值班电工对4#高压配电装置(1#变电所6KV一回路)送电；1#变电所1#高压配电装置（6KV一回路总开）送电；1#变电所一回路各负荷高压配电装置送电；1#变电所一回路各低压馈电送电。送电后如有异常，立即停电处理。1#变电所一回路送电完毕且运行正常后，汇报矿调度室。（7）1#变电所二回路停电程序及操作步骤将1#变电所二回路各低压馈电分闸断开，并将隔离开关打到停电位置； 将1#变电所6KV二回路各负荷高压配电装置分闸断开，并拉开高压配电装置小车；将1#变电所2#高压配电装置一回路总开分闸断开，并拉开高压配电装置小车，悬挂“有人工作、禁止合闸”牌；将中央变电所6#高压配电装置（2#变电所6KV一回路)分闸断开，并拉开高压配电装置小车，悬挂“有人工作、禁止合闸”牌，由值班员看守；检查、安全确认2#变电所5#高压配电装置联络开关小车是否在拉开位置、并悬挂“有人工作、禁止合闸”牌。检查1#变电所瓦斯浓度不超过0.5，方可开始进行作业。打开1#变电所2#高压配电装置进线电源接线腔，对接线柱进行验电（并确认无电再进行操作）、放电、挂接地线（先接接地端，再接接线柱）。对1#变电所二回路电气设备进行检查维护，检查维护前必须对电气设备验电、放电，挂接地。（8）1#变电所二回路送电程序及操作步骤施工负责人确认二回路上的所有开关、电缆的检查维护完毕后汇报矿调度室，汇报检修情况和1#变电所6KV二回路准备送电情况。由施工负责人联系各采掘队组是否可以送电，安全确认后做好恢复1#变电所6KV二回路供电的准备。确认二回路的所有电气设备具备送电的条件后；施工负责人通知1中央变电所值班电工对6#高压配电装置(1#变电所6KV二回路)送电；1#变电所9#高压配电装置（6KV二回路总开）送电；1#变电所二回路各负荷高压配电装置送电；1#变电所二回路各低压馈电送电。送电后如有异常，立即停电处理。1#变电所二回路送电完毕且运行正常后，汇报矿调度室。（9）中央变电所一回路停电程序及操作步骤所有参加检修人员到达检修地点，做好检修准备。将中央变电所一回路各低压馈电分闸断开，并将隔离开关打到停电位置； 将中央变电所6KV一回路各负荷高压配电装置分闸断开，并拉开高压配电装置小车；将中央变电所1#高压配电装置一回路总开分闸断开，并拉开高压配电装置小车，悬挂“有人工作、禁止合闸”牌；将地面6KV变电所6007号下井开关（中央变电所6KV一回路)分闸断开，并拉开高压配电小车，悬挂“有人工作、禁止合闸”牌，由值班员看守；检查、安全确认中央变电所5#高压配电装置联络开关小车是否在拉开位置、并悬挂“有人工作、禁止合闸”牌。检查中央变电所瓦斯浓度不超过0.5，方可开始进行作业。打开中央变电所1#高压配电装置进线电源接线腔，对接线柱进行验电（并确认无电再进行操作）、放电、挂接地线（先接接地端，再接接线柱）。对中央变电所一回路电气设备进行检查维护，检查维护前必须对电气设备验电、放电。（10）中央变电所一回路送电程序及操作步骤施工负责人确认一回路上的所有开关、电缆的检查维护完毕后汇报矿调度室，汇报检修情况和中央变电所6KV一回路准备送电情况。安全确认后做好恢复中央变电所6KV一回路供电的准备。确认一回路的所有电气设备具备送电的条件后；施工负责人通知地面6KV变电所值班电工对6007号高压开关(中央变电所6KV一回路)送电；中央变电所1#高压配电装置（6KV一回路总开）送电；中央变电所一回路各负荷高压配电装置送电；中央变电所一回路各低压馈电送电。送电后如有异常，立即停电处理。中央变电所一回路送电完毕且运行正常后，汇报矿调度室。（11）中央变电所二回路停电程序及操作步骤将中央变电所二回路各低压馈电分闸断开，并将隔离开关打到停电位置； 将中央变电所6KV二回路各负荷高压配电装置分闸断开，并拉开高压配电装置小车；将中央变电所2#高压配电装置二回路总开分闸断开，并拉开高压配电装置小车，悬挂“有人工作、禁止合闸”牌；将地面6KV变电所6008号下井开关（中央变电所6KV二回路)分闸断开，并拉开高压配电装置小车，悬挂“有人工作、禁止合闸”牌，由值班员看守；检查、安全确认中央变电所5#高压配电装置联络开关小车是否在拉开位置、并悬挂“有人工作、禁止合闸”牌。检查中央变电所瓦斯浓度不超过0.5，方可开始进行作业。打开中央变电所2#高压配电装置进线电源接线腔，对接线柱进行验电（并确认无电再进行操作）、放电、挂接地线（先接接地端，再接接线柱）。对中央变电所二回路电气设备进行检查维护，检查维护前必须对电气设备验电、放电。（12）中央变电所二回路送电程序及操作步骤施工负责人确认二回路上的所有开关、电缆的检查维护完毕后汇报矿调度室，汇报检修情况和中央变电所6KV二回路准备送电情况。安全确认后做好恢复中央变电所6KV二回路供电的准备。确认二回路的所有电气设备具备送电的条件后；施工负责人通知地面6KV变电所值班电工对6008号下井开关(中央变电所6KV二回路)送电；中央变电所2#高压配电装置（6KV二回路总开）送电；中央变电所二回路各负荷高压配电装置送电；中央变电所二回路各低压馈电送电。送电后如有异常，立即停电处理。中央变电所二回路送电完毕且运行正常后，汇报矿调度室。（13）检修技术措施2#采区变电所停电检修前，必须将8#、13#高压配电装置负荷侧互换，负荷调整。防止影响2204回风巷配电点排水。所有电气设备检修前，必须验电、放电、挂接地线。 2#变电所15#高压配电装置（联络开关）、1#变电所5#高压配电装置（联络开关）、中央变电所5#高压配电装置（联络开关）检修前，必须由科室领导、机电一队领导，安全确认联络开关需要检修的电源侧是否带电后方可检修，否则严禁施工联络开关。设备、电缆的绝缘电阻摇测（用2500V兆欧表在6KV绝缘电阻大于200兆欧）结果和继保整定结果要详细做好记录。电缆的绝缘电阻测试由专人测试，测试时其他人员待命。测试完毕后方可进行其他工作。高开绝缘电阻测试前，将三相电压互感器、压敏阻容吸收的高压引线从主回路中拆除，高压电脑保护装置从插座中拔出。紧固高开导电带的导电螺栓时注意不要损坏绝缘座。检查高开内部接线线路是否完好、紧固。 8、检修安全措施（1）参加检修人员都有责任注意周围的安全情况，当发现其他人有不安全的行为，或存在不安全的环境因素时，必须立即采取行动进行制止和改正。发现安全隐患有必要相互提醒，以避免安全事故的发生。（2）停一回路二回路时，在对应的高压开关上悬挂“有人工作、禁止合闸”牌。禁止联络开关的合闸操作并悬挂“有人工作、禁止合闸”牌。以避免误操作送电。（3）在检查维护设备过程中，由施工负责人统一指挥，任何人员不得随意拆卸带电设备。（4）在拉开和推入高压配电装置小车时，要做到轻拿轻推。（5）参与检修停送电人员，必须一律穿戴好劳动保护用品，如停6KV电时，佩带绝缘靴、绝缘手套并站在绝缘台上。（6）停送电必须坚持谁停电谁送电的原则。地面变电所安排一名有责任、操作熟练的人员负责值班值守，做好停送电准备。（7）检查作业地点瓦斯浓度不超过0.5，方可进行作业。（8）8#、13#高压开关负荷侧用电设备，工作面设备开机前必须试机，注意观察电机是否反转。（9） 开关检测、检修后，必须认真清理开关接线盒腔内的工具，不得遗落在接线腔内。（10） 停电时必须先停负荷后停高压线路。恢复送电时必须先送高压线路后送负荷。（11） 停电施工前，施工负责人通知各队组提前将水仓内水抽净。 （12）其它事项严格按煤矿安全规程、公司停送电管理制度执行。
