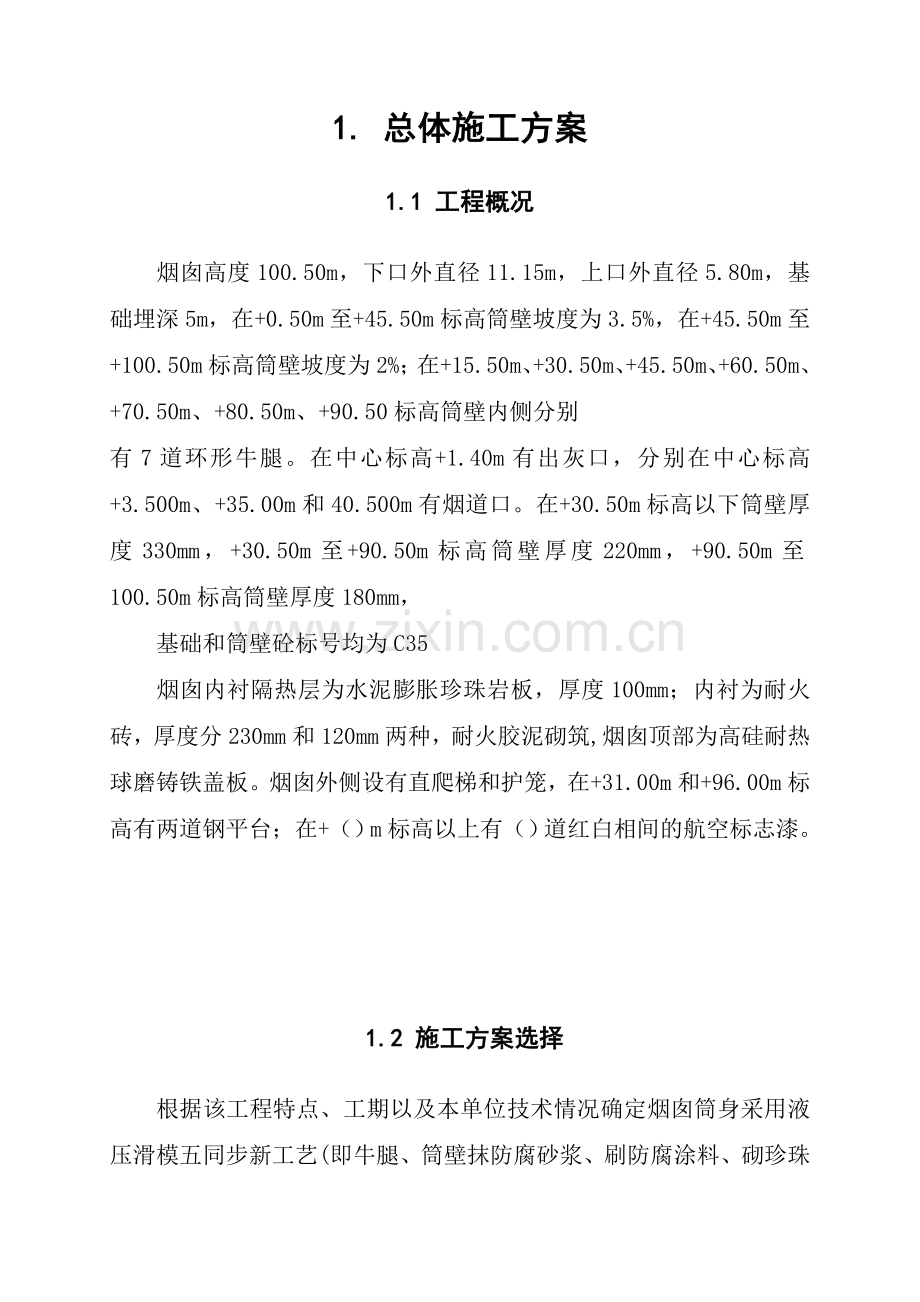

1. 总体施工方案1.1 工程概况烟囱高度100.50m，下口外直径11.15m，上口外直径5.80m，基础埋深5m，在+0.50m至+45.50m标高筒壁坡度为3.5%，在+45.50m至+100.50m标高筒壁坡度为2%；在+15.50m、+30.50m、+45.50m、+60.50m、+70.50m、+80.50m、+90.50标高筒壁内侧分别有7道环形牛腿。在中心标高+1.40m有出灰口，分别在中心标高+3.500m、+35.00m和40.500m有烟道口。在+30.50m标高以下筒壁厚度330mm，+30.50m至+90.50m标高筒壁厚度220mm，+90.50m至100.50m标高筒壁厚度180mm，基础和筒壁砼标号均为C35烟囱内衬隔热层为水泥膨胀珍珠岩板，厚度100mm；内衬为耐火砖，厚度分230mm和120mm两种，耐火胶泥砌筑,烟囱顶部为高硅耐热球磨铸铁盖板。烟囱外侧设有直爬梯和护笼，在+31.00m和+96.00m标高有两道钢平台；在+（）m标高以上有（）道红白相间的航空标志漆。1.2 施工方案选择根据该工程特点、工期以及本单位技术情况确定烟囱筒身采用液压滑模五同步新工艺(即牛腿、筒壁抹防腐砂浆、刷防腐涂料、砌珍珠岩隔热层、砌内衬)施工，以确保安全、质量和进度。滑动模板施工烟囱的优点是：1、施工只使用一套模板，模板和操作平台用液压千斤顶提升，不用再支模、搭设脚手架，可节省大量模板、脚手材料和人工。2、施工保持连续作业，使各种工序简化，不用每节装、拆模板，施工速度快。3、混凝土系连续浇筑，可减少施工缝，保证建筑物的整体性。4、操作平台及吊梯周围下面均设有栏杆和保护绳围，施工操作安全。5、适应性强，可用于修建大小烟囱和各种不同外形、筒形构筑物，如烟囱、水塔筒座、排气筒等。本方法是烟囱施工广泛采用的方法，存在问题是支承杆需耗用一定数量的钢材(为结构物所需总钢筋量的18%-21%)，需要一整套提升设备，如千斤顶、油泵、高压管等；一次性投资较高，操作要求严格，出现偏斜、裂缝、纠正、处理较为困难。1.3 施工程序液压滑模施工程序：场地整平测量定位、放线基坑开挖基础及防水层施工土方回填烟道口以下筒身现浇施工滑模装置安装筒身施工、内衬砌筑附属设施安装滑模装置拆除土建收尾、竣工验收。其中筒身施工采取循环作业，其施工程序为：绑扎筒身钢筋至组装好的门架横梁下面一次性浇筑混凝土700mm高初滑三个行程(即75mm高度)检查滑出混凝土合适度及滑模系统工作状况继续浇筑混凝土300mm高再滑升三个行程浇筑混凝土至模板上口转入正常滑升，每次滑升300mm高分层交圈绑扎钢筋浇筑混凝土300mm高滑升300mm高按后四道程序循环往复直至筒身浇筑完成。2. 基础施工2.1 基坑开挖基础土方施工，采取大开口方式，人工开挖。开挖前，应按烟囱中心坐标、开口尺寸放出基坑开挖边线。机械开挖放坡取1：0.33-0.67；当烟囱靠近已有建筑物时，应在靠近一侧设现场灌注桩支护挡土。机械挖土按常规方法分段分层进行，挖出的土方用手推车堆于附近，在基坑上部作挡土堤或挖临时排水沟，可阻挡地面雨水流入基坑，以防止浸泡破坏地基。当基础处于地下水位以下，地下涌水量不大时，可在基坑底面四周与中部设置排水沟和集水井，用水泵排出，随挖土随加深排水沟和集水井，随排水，使地下水位始终保持低于基坑底面0.5m以上；基坑排降水应持续到基础浇筑完成，且基坑土方回填完毕后，始可撤去。基坑挖好后应迅速组织验槽，对地基土进行复验，局部松软土或被扰动土，用砂砾石或灰土回填夯实，并立即浇筑混凝土垫层。如有防水层，应做好垫层上的防水层。2.2 基坑施工2.2.1 模板的支设基础施工分两部分进行，先施工底板后施工环壁，施工缝留在底板和环壁连接处。底板模板的支设可利用筒身施工用移置式木模板，在支设模板前，先按基础底板设计半径划出圆周，然后按放线支设模板，在模板下端填土拍实，以堵塞跑浆。模板固定在外面用直径12mm圆钢或3道钢丝绳箍紧，并用倒链紧固牢靠，在模板外侧的上下两端适当加木方支顶，以保持模板稳定和防止浇筑混凝土时发生胀模。环壁模板在底板浇筑完毕后支设，利用移置式木模板，外模在其间加三角条以保持表面坡度，当下节混凝土浇筑完了时，立即安装上节模板。用水平支撑支顶在内脚手架上固定。外模板按环壁的全身支设，分片拼装后加设竖楞木，用圆钢或钢丝绳捆紧，每1m高设置一道，在底部应适当加强，以保证浇筑混凝土时不发生外胀。2.2.2 钢筋的绑扎基础底板钢筋有环向筋和辐射筋两种，设置上下两层。环向筋的加工，应根据设计圆弧按环数分别放出大样，然后按照大样弯曲成型，以保证弧度的准确性。钢筋接头采用绑扎接头。钢筋绑扎前，应先在混凝土垫层上定出基础中心点，并通过中心定出纵横十字轴线，再定出8或16等分线，然后再标出辐射筋和环筋的间距和环数，经检查无误后，再按划线摊铺钢筋绑扎，以保证位置和间距正确。环筋与辐射筋的接头位置应按1/4错开，上下层钢筋间用马凳筋保持间距，适当点焊并加适当架立筋以构成坚固的骨架。保护层的厚度，用砂浆或塑料垫块绑在辐射钢筋的下部。在绑扎环壁钢筋时，应保证顶部竖向筋位置的准确，以便与筒身的竖向筋相接；为此，在环壁口的上部和下部安装2-3道固定环向筋。固定环筋可接其所在位置的设计半径成型，安装时按半径尺寸准确定位，在固定环筋上绑扎筒壁竖向筋，并用电焊点焊牢固。在基础底板钢筋绑扎完成后，应在烟囱的中心位置，预埋一根48mm钢管作中心桩焊在钢筋上，高出底板面300mm，上焊一块150mm8mm钢板。当底板混凝土浇筑完成后，四周用混凝土包裹，再将烟囱中心投放在钢板上，并刻点作为烟囱施工控制中心之用。2.2.3 混凝土的浇筑基础底板与环壁混凝土的浇筑，均需连续一次浇筑完成，以保证良好的整体性。混凝土浇筑运输方法，可采用以下方式：用胶轮手推车作分布浇筑，即在基础底板上部搭设十字脚手马道，宽度不小于2m，脚手杆埋入混凝土部分用型钢或预制混凝土短柱作支脚，在马道两侧设下灰漏斗和串筒，用人工胶轮手推车作分布浇灌。混凝土供应应在基础近旁设混凝土搅拌机，由卸料台装入手推车浇灌。混凝土底板浇灌从一边开始分层进行，每层厚200-300mm。在混凝土初凝前浇筑完成，以避免出现施工缝。在底板与环壁接缝处，应作成毛面，或插入少量钢筋头。基础底板浇筑完后养护一天，即可绑环壁钢筋，支设模板，继续浇筑环壁混凝土。浇灌前将表面凿毛、冲洗干净，先浇灌50-100mm厚同强度等级减半石子混凝土，再按圆周分段、对称，均匀分层交圈浇筑环壁混凝土，分层用插入式振动器振捣密实，不留施工缝。基础施工完拆模后，立即回填土，底板及环壁外表面应先做好防水层。将基坑回填预留的土方，用人工分层回填，用蛙式打夯机分层夯实，在靠近筒体外圈做成一定向外坡度，以便排水。用胶轮手推车和搭设十字马道浇灌1基础；2十字脚手马道；3混凝土支柱；4下料串筒；5混凝土搅拌机3. 滑模施工技术设计液压滑模施工法是在烟囱底部按照平面图，沿烟囱周边一次组装高内模1200mm、外模1500mm的模板，并于混凝土中埋设支承杆，随着模板内不断浇筑混凝土和绑扎钢筋，利用一套液压提升系统设备将模板不断提升，逐步完成整个烟囱筒身的浇筑成型。滑模装置由操作平台系统、液压提升系统、模板系统、施工精度控制系统和供水供电系统等组成(图一)。图一 无井架液压滑模装置及工艺1天轮；2限位开关；3随升井架；4悬臂桅杆；5钢管斜撑；6起重钢丝绳；7柔性滑道；8安全栏杆；9支承杆；10提升架；11液压千斤顶；12辐射梁；13内环梁；14中心环梁；15调径机构；16花鼓筒；17悬索或钢筋拉杆；18收分机构；19花篮螺栓；20滑升模板；21柔性安全卡；22吊架；23罐笼；24外环梁；25砼筒壁；26安全网3.1 操作平台系统3.1.1 操作平台其结构布置采用内、外环梁，辐射梁和拉杆的组成型式。内环梁有上、下两层，用6块12槽钢焊接而成。平台铺板用厚50mm木板，与模板上口齐平。在操作平台周围设安全保护栏杆，在操作平台外沿下安装塑料带孔喷水管一周，以作养护筒壁混凝土用。平台整个结构支承在提升架上，供堆放材料、工具、设备、悬挂内外吊脚手架、绑扎钢筋、浇筑混凝土、提外模板之用(图二)。3.1.2 吊脚手架图二 操作平台平观示意图1-吊笼 2-内钢圈 3-辐射梁 4-外钢圈5-木铺板分内外吊架，内吊架用钢管、扣件锁成网状，用16园钢悬挂在操作平台下面，铺脚手板、满挂安全网，供修补内壁、调整和修理内模板、砌筑内衬及隔热层，堆放材料之用；外吊架分上、下两层，用钢管扣件锁制并固定在提升架上，上层供绑扎钢筋、调整和修理外模板使用，下层供检查和修整混凝土使用，上铺宽500-800mm脚手板，双侧设安全防护栏杆，并满挂安全网。3.1.3 随升垂直运输设施内钢圈即为随升井架底座，上面配角钢井架，高度为6m，四周用四根斜支撑与辐射梁联结成空间结构。井架上设天轮和钢丝绳跑道，装置吊笼，用双卷扬机(3t)双绳牵引，运输人员和内衬材料；吊笼跑道用一台卷扬机(1.5t)收紧；另外，在井架底部对称部位设悬吊桅杆两台，用两台卷扬机(2t)提升物料，另设两台卷扬机(1t)变幅操作。井架顶部设行程开关以防过卷。3.1.4 操作平台的改装由于烟囱高、直径大，操作平台不可能一次施工到顶，中间需进行一次改装，改装40.50m、80.50m高程进行，顺序是：1.平台滑过40.50m（或80.50m）牛腿后停滑，进行平台改装。2.拆除多余的千斤顶、油路模板、围圈及支撑系统提升架、脚手板、辐射梁。3.移动悬索拉杆，重新装配辐射梁铺板，拆除外栏杆；将留下的辐射梁外挑多余部分割除，安装第二套外栏杆。4.重新组合围圈、模板、支撑系统，重新安装油路系统。改装完毕检查合格后，继续滑升。3.2 液压提升系统3.2.1 总荷载计算操作平台的施工荷载按1800N/m2；操作平台面积120m2；平台上液压柜、电焊机等按10000N；其它按10000N；滑模装置及滑模操作总荷载(N)236000N。3.2.2 支承杆采用非工具式48的钢管，长度3m；第一节支承杆制成四种不同长度、按长度变化顺序排列，同一截面接头数量不超过25%，以后采用同等长度支承杆连接。支承杆连接采用内套38钢管，接头过千斤顶后焊接。支承杆的允许承载力P取14700N。3.2.3 千斤顶千斤顶选用GYD-60型滚珠式千斤顶。千斤顶的数量n(个)按以下计算确定：nN+fAKP式中 N滑模装置及施工操作总荷载(取236000N)；f混凝土单位面积摩擦力(取500N/m2)；A模板面积总和(取80m2)K工作条件系数(取0.8)；P千斤顶允许承载力(取14700N)；经计算千斤顶个数为23.5个，为保证对称以便收分，确定千斤顶个数为24个。3.2.4 液压控制及油路选用YKT-36型液压控制柜，采用分组并联主支油路系统(见图三)，主油管为16mm，支油管为8mm，每个千斤顶上安装针型阀，以控制进油，油路图三 二级液压管路布置图1-液压控制台 2-分油器 3-主油管 4-支油管5-针形阀 6-液压千斤顶通过分油器连接。分油器分大三通分油器和小六通分油器两种。3.3 提升架调径装置、调整和顶紧装置提升架选用“开”字型门架，平台的辐射梁为提升架的滑道。每组辐射梁的上部装有调径装置，调径装置的螺母底座固定在提升架外侧辐射梁的推进孔上，调径装置的丝杠顶紧提升架外侧。每提升一次模板，即按设计收分尺寸拧动一次调径装置的丝杠、门架向内移动，围圈和模板环向移动，收分模板和活动模板重叠到一整块时，将该活动模板用倒链拉出。烟囱筒壁厚度的变化是通过提升架上的活动周围顶紧装置和固定围圈调整装置来控制的。3.4 模板与围圈3.4.1 模板采用工具式定型钢模板，内模板高度1200mm，外模板高度1500mm，内外模板分固定模板、活动模板和单侧收分模板三种；模板下口保持模板高0.5%0.8%(6-10mm)的锥度，锥度过大会产生出台，过小不易脱模或易拉裂。3.4.2 围圈分内外两种围圈，内外围圈均为两道，每道围圈采用两根48钢管加工成弧形，用扣件固定在用钢管制成的门架钢托上；上围圈距模板上口不超过250mm，下围圈距模板下口不超过300mm；围圈由固定围圈和活动围圈组成。3.5 施工精度控制系统千斤顶的同步控制采用针形阀；平台水平度控制采用水管超平，在支承杆上刻线控制。垂直度观测采用激光铅垂仪(图四)，其精度应不低于1/10000。3.6 供水、供电及通讯系统供水用高扬程(比烟囱高5-10m)高压水泵，由地面水箱泵至滑模操作平台，供消防和混凝土筒壁养护用。供电分照明、动力两部分，在平台上设照明、动力开关控制盘。供电采用胶皮电缆线，电源开关设双控，高空、地面均设开关闸刀；电源零线接地可靠，并设置漏电保护器。平台上设接闪器，地面接地可靠。通讯指挥采用无线对讲机。、图四 激光铅垂仪1望远镜；2激光管；3支架平板；4中心点；5激光电源；6接收靶；7光束4. 滑模施工方法4.1 滑模设备检修液压控制台试运行，使其正常工作。千斤顶空载爬行试验，使其行程达到一致。油管、油器、针形阀进行耐油试验。4.2 滑模的组装4.2.1 滑模装置组装前应将基础底面清洗干净，钢筋校正，放出烟囱纵横中心线、烟囱筒壁轮廊线，提升架位置中心线，搭设组装平台，将烟囱中心线和内钢圈轮廊线投放于平台上。 4.2.2 滑模装置应按提升架布置设计进行滑模的组装顺序为：搭设内外架子安装提升架和内钢圈安装内外围圈绑扎钢筋安装模板安装辐射梁和斜拉杆铺平台板安装随升井架及斜支撑安装平台栏杆安装液压控制装置及千斤顶，试压、排气安装支承杆安装垂直运输系统及水、电线路安装内外吊脚手架及挂安全网经全面检查合格后方能滑升。4.2.3 滑模装置的安装应符合以下要求1. 提升架安装应使其与围圈之间紧密接合，其中心位置应以烟囱中心为基准，并保持在同心圆周上，使立柱保持垂直，上下横梁水平，安装时应用水平仪、铅锤仔细进行校核。提升架安装完，临时支撑好核对无误后，即可将上、下围圈逐一通过弯钩螺栓与立柱拧紧，并再一次用测量仪器进行校核，然后拆除临时支撑。安装好后，在所有提升架上用水平仪划一道水平线作为控制操作台水平度之用。2. 围圈安装应先将上下内围圈各段按弹线进行拼装，并抄平吊线，在同一水平面上，上下围圈间距正确，再根据内围圈用同法安装外围圈，用特制弦形样板检查和调整内外围圈间的间距，然后用扣件联接牢固。安装时围圈的接头应在两个提升架之间。3. 模板安装一般先安装内模板，而内模板先装固定模板，再装活动模板及收分模板。收分模板应沿圆周对称布置，每对方向应相反，搭接处不得漏浆。安装时要注意模板立面的锥度，通常在上围圈接触处嵌一块4mm的钢或木垫板，并牢牢垫实。安装好的模板上口小下口大，单面倾斜度宜为模板高度的0.2%-0.5%，模板高1/2处的净间距应与筒壁截面等宽。然后安装外挑脚手的三角挑架，绑好一段高度的钢筋，接着用同法安装外模。模板安装前均在靠混凝土一面刷隔离剂一道，以免与混凝土粘结。模板安装后，应检查、核对其半径、坡度、位置、壁厚和钢筋保护层等，并作记录。4. 操作台安装应在提升架、模板安装位置调整固定后进行；利用拉紧悬索拉杆进行调平对中，升高20-30mm作为起拱，并安好平台板及安全栏杆、安全网。5. 千斤顶安装时用线锤检查其垂直度，并将线锤通过千斤顶的中心进行吊测，使与筒壁中心线重合，位置不正应进行调整。千斤顶按倾斜坡度安装，其方法是在下横梁上垫一块等于筒身坡度的斜垫铁。6. 支承杆安装第一次应用四种不同长度的支承杆交错排列(相互之差约1.0m左右)，使相邻的接头不在同一水平面上，以克服接头处强度的降低。支承杆安装应与筒壁一致，本身弯曲应加以校正。支承杆必须与基础插筋对应焊牢。7. 内外吊脚手架安装须待操作平台提升到2.5m左右高度后进行。内吊架悬吊在操作台辐射梁上；外吊架系在外挑三角架上，吊架下部铺脚手板，吊架外设1.5m高栏杆，外挂安全网。 8. 随升井架底座中心必须与筒身圆心重合，底座应水平；井架立杆应垂直，其偏差不大于1/200，斜撑连接牢固。9. 液压系统的零部件安装前，进行单体试验，合格后方可进行安装。油路采取分组并联油路。液压控制台的安装位置宜靠近随升井架的一侧，由分油器到各千斤顶的油管长度应相等。液压系统安装完后，进行调试，然后通油排气，再加压至10MPa，重复5次。 10. 滑动模板装置安装完后对整个模板中心线位置、标高、锥度、垂直度及刚度等进行一次全面检查，其允许偏差见“表六”；核对合格后方可浇筑混凝土。4.3 钢筋的绑扎环向钢筋的加工长度不宜大于7m；竖向钢筋的直径小于或等于12mm时，其长度不宜大于8m。当操作台提升后，绑扎钢筋时，应先扎环向水平钢筋，后扎竖向钢筋。钢筋弯钩均应背向模板面；钢筋接头位置应均匀错开。为使竖向钢筋位置正确，可在提升架顶部设限位支架或箍筋等作临时固定。筒壁内外钢筋绑扎后应用拉结筋固定，每层混凝土浇筑完毕，在混凝土表面上至少应有一道绑扎好的环向钢筋。4.4 混凝土的浇捣浇筑筒体混凝土时，混凝土配合比应根据设计强度等级、现场气温和滑升速度、实际使用材料等条件，由试验室进行试配确定。水泥采用硅酸盐水泥或普通硅酸盐水泥配制，混凝土的坍落度宜为5-8cm。混凝土的初凝时间一般控制在2-3h左右，终凝时间控制在4-6h左右。每次浇筑混凝土应沿筒壁全面、分层、对称、交圈均匀进行，每一浇筑层的混凝土表面应在一个水平面上，应有计划匀称地变换浇筑方向，避免将混凝土倒在模板的一侧，使模板挤向一边，造成一边模板锥度过高，一边出现倒锥度。分层厚度一般为200-300mm，应用振捣器捣固密实。各层浇筑的间隔时间应不大于混凝土的凝结时间，每次浇筑至模板上口以下约100mm为止。滑升速度应与混凝土凝固程度相适应，根据水泥品种、混凝土坍落度、气温、浇筑速度等因素确定。提升太快，混凝土尚未凝固，会使筒壁坍落；过慢则会使混凝土与模板粘在一起，强行提升会使混凝土裂缝。一般当出模混凝土贯入阻力值达到0.35MPa，或混凝土表面湿润，手摸有硬的感觉，可用手指按出深度1mm左右的印子，或表面能抹平时即可滑升。混凝土浇筑，每班必须留一组混凝土试块。当滑升速度每班超过5m时，则5m范围内至少留试块一组。正常滑升时，新浇筑的混凝土表面一般和模板上口保持100mm，不应将最上一层水平钢筋覆盖。在浇筑混凝土的同时，应随时清理粘在模板内表面的砂浆或混凝土，以免结硬，影响表面光滑、增加摩阻力。混凝土出模后，应及时进行质量检查及表面修整。浇水养护时，水压不宜过大，以免冲坏混凝土表面。应及时喷水进行养护，高空喷水困难可采用涂刷氯偏乳液作养护剂，方法是在混凝土脱模后，由瓦工进行表面修整和压光处理，然后再用排笔刷上乳液二度，使其在混凝土表面形成薄膜，阻止水分蒸发，保证水泥有比较充分的水分反应；根据资料混凝土强度比未涂养护剂的混凝土提高3-4MPa。4.5 滑升顺序4.5.1 初升初次浇筑混凝土的高度一般为60-70cm，以避免因混凝土自重小、模板上升的摩阻力大而使混凝土产生裂缝。通常分2-3层进行，待最下层混凝土贯入阻力值达到0.30-1.05kN/cm2(相当立方体抗压强度0.2-0.4MPa)时，一般养护3-5h，即可初次提升3-5个千斤顶行程。并对模板结构和液压系统进行一次检查，一切正常后即继续浇筑，每浇筑20-30cm的均匀高度，再提升3-5个行程，直到混凝土距模板上口100mm时，即转入正常滑升。继续绑扎钢筋，浇筑混凝土，平均每昼夜滑升2.4-5.2m。4.5.2 正常滑升在正常滑升中，各工种间要紧密配合。绑扎钢筋，浇筑混凝土，提升模板等主要工序之间，穿插进行检查和控制中心线、调整千斤顶升差、接长支承杆、预埋铁件，支承杆加固、特殊部位处理、混凝土表面修饰等工作。因故停滑时，应采取停滑措施，混凝土应浇筑到同一水平面上；需每隔0.5-1h，至少提升一个行程，以防模板与混凝土粘结，导致再行滑升时，拉裂已经结硬的混凝土。但模板的最大滑空量，不得大于模板全高的1/2。停滑后再浇混凝土时，接槎应作施工缝处理。每次提升前，先放下吊笼，放松导索，检查支承杆有无脱空现象，拉钩钢筋与操作平台有无挂连之处，然后提升，提升后拉紧导索再行上料。变壁厚通过提升架上内侧的围圈顶紧装置和固定围圈调整装置来完成。模板表面应经常保持干净，在滑升过程中，及时清理粘结在模板上的砂浆及收分模板与活动模板之间的夹灰。模板要经常刷油，每次浇筑混凝土后应将距模板上口未浇混凝土一段粘着的砂浆或混凝土随时清理干净，以免结成厚层，影响模板的提升。支承杆脱空长度应控制在1m左右，当施工需要超过1m时，应采取加固措施。支承杆应与环筋焊接，其焊点间距不得大于500mm，并将该层环筋与竖筋点焊。当支承杆通过孔洞时，露空的支承杆应采用弦胎板加固法。前后两次滑升的间隔时间，不宜超过1.5h，在气温较高时，应增加1-2次中间提升，中间提升的高度为1-2千斤顶行程。因故不能连续提升时，每隔1-2小时将千斤顶提升1-2个行程，减小混凝土与模板的粘结。掌握好提升的时间和进度，是保证滑出模板的混凝土不流淌，不坍落，表面光滑的关键。施工中在外模板下围圈下部，用3/8钢丝绳和一只一吨倒链将模板捆紧，此种方法是防止混凝土漏浆的有效措施。滑模在施过程中，平台必须保持水平，千斤顶的升差应随时检查。 模板收分可根据每次提升的高度与筒壁外表面坡度，求出半径应收分的尺寸，每提升一次，拧动收分装置丝杠，收分一次。模板每提升两次检查一次模板的半径，最后一次在交接班时进行为宜。检查方法，按混凝土新浇筑面标高的筒身设计半径，在尺杆上做出标记，然后实测模板的半径并做好记录，作为继续提升时调整半径和水平的依据。活动模板的抽出，在模板提升之后浇筑混凝土之前进行，当收分模板重叠一块时，应及时抽出。滑升垂直度用激光铅直仪或采用吊重线锤方法找中，每滑升一个浇筑层应观测和校正一次中心，进行一次模板中心线校正和收分，并作好记录。激光铅直仪本身的垂直度每滑30m应进行一次校验。滑升标高的控制是在支承杆上，每班测设一次标高，并依次测各千斤顶的高差，控制高差最大不得超过40mm，相邻两个提升架上的千斤顶高差不得大于20mm。每滑升1020m，用钢尺核实一次。4.5.3 停滑因施工需要或其他原因不能连续滑升时，采取“停歇措施”：1.混凝土浇筑到同一水平面；2.模板每隔一定时间提升一个行程，直至模板与混凝土不再粘结为止；3.再施工时，应对液压系统进行运转检查；混凝土的接槎，应按施工缝进行处理。当混凝土的浇筑达到设计标高后，混凝土停止浇筑，模板应按“停歇措施”继续提升，直到与混凝土不再粘结为止。待混凝土达到一定强度后才能进行拆除模板与操作平台等。4.6 纠偏滑模的纠偏，除水平高度可采取在支承杆上用钢尺分段作出标记，控制千斤顶提升高度外，一般系指水平位移与扭转。造成位移与扭转的原因有：操作平台上的荷载分布不均匀，造成支承杆的负荷不一，致使结构向荷载大的一方倾斜；各千斤顶上升时不能同步，产生升差后未予及时调整，操作平台不能水平上升；操作平台的结构刚度差，使平台的水平度难以控制；浇筑混凝土时，混凝土入模的起点不对称，发生偏移；支承杆布置不当或不垂直，以及滑升模板受风力等水平外力的影响等。预防偏斜与纠偏措施：1. 严格控制各千斤顶的升差，保持操作平台水平；勤检查，勤调整。2. 操作平台上的荷载尽量布置均匀。3.滑模一般有向先浇筑混凝土的方向偏移的现象，改变混凝土浇筑顺序后，能逐步纠正过来。4. 调整平台高差，即把偏斜一边的千斤顶高一定程度，使平台有意向反方向滑升，把垂直偏差调整过来。5. 在千斤顶下加垫楔形铁片，使操作平台在继续滑升过程向反方向倾斜，把垂直偏差调整过来。当偏斜度纠正后，即恢复正规安装。6. 如由于操作平台上荷载不均匀造成偏斜，也可采取重新调整操作平台上重量位置的方法。7. 双千斤顶纠正扭转时，可沿圆周等间距地布置4-8对双千斤顶，将两个千斤顶置于槽钢挑梁上，挑梁与提升架横梁相接，使提升架由双千斤顶担承。通过调节两个千斤顶的不同提升高度，来纠正操作平台和模板的扭转。当操作平台和模板发生顺时针方向扭转时，先将顺时针扭转方向一侧的千斤顶升高一些，然后使全部千斤顶滑升一次。如此重复将模板提升数次，即可纠正过来。8. 利用倒链，一头拉住提升架的上部，一头拉在相邻的另一提升架的下部，然后收紧以纠正扭转。4.7 特殊部位处理4.7.1 牛腿的施工方法牛腿与筒壁同时施工，不留施工缝。滑模时将牛腿斜坡与内模接触处由折线形改为缓弧形，从牛腿底部以下适当高度，通过内模收分机构，将内模上端向烟囱中心倾斜，同时以慢小步距继续滑升，边滑升边调整模板坡度，直至滑升到牛腿顶面。调整内模坡度所出现的空隙，应及时插入活动模板，变壁厚继续施工。4.7.2 筒首的施工方法当滑升模板的上端提升到筒首的底部标高时，即停止提升，待已灌入的混凝土达到可以松开模板的强度时，将外模调松，把模板下口提到反锥度处，然后再将外模调到设计锥度，浇筑混凝土。待混凝土硬化到一定程度后，松开模板向上提升一段，再浇筑一段混凝土，如此循环直至施工完毕。由于反锥度的一段空滑高度较大，应做好空滑加固。筒首花格的设计造型，用预埋木盒的方法成型，脱模后将木盒取出。4.7.3 预留孔洞当滑升到孔洞时，应安装孔洞模板。洞口模板应牢固可靠，宽度应小于壁厚10mm，并与结构钢筋固定牢靠。4.8 操作平台的拆除设计操作平台时，应考虑拆除方案。拆除应制定可靠的措施，确保操作的安全，尽可能分段整体拆除，在地面解体，防止部件变形。拆除后，对各部件进行检查、维修、并妥善分类存放、保管、备用。4.8.1 拆除前准备工作1. 在筒首施工时将拆除需用的预埋铁件埋设好，做到有备无患。2. 拆除前在烟囱外爬梯上另拉设两对胶皮通讯线路，直接与卷扬机联系。在随升井架拆除前仍用原通讯系统，井架拆除后，就使用新的电路。4.8.2 平台拆除顺序1. 拆除油泵及液压调平系统和其它不再使用的设备管线等。2. 拆除下部内外吊架。3. 拆除内模板及其支撑系统(外模板及其支撑系统在施工筒首环梁时已拆除)。图五 操作平台拆除示意图1内钢圈 2筒首3临时钢梁 4辐射梁5外钢圈4. 把两组临时支承平台用的钢梁(利用改装平台时拆下的两组4m长的辐射梁)放入筒首预留槽内(图五)。5. 用几台5吨手动式油压千斤顶将操作平台放低，使内钢圈置于钢梁上，平台放在烟囱筒顶上，用方木垫牢。6. 拆除操作平台外栏杆、外钢圈，在信号平台上搭设临时脚手架及安全栏杆。7. 拆除提升架，割断支承杆。8. 用气焊割断竖向角钢，整体拆除随升井架底座及鼓筒钢圈下部。9. 拆除12组辐射梁，留下与支架底座相连的4组，利用拔杆由筒内放下。10. 用拔杆拆除吊笼、导索及垂直运输系统，拆除人员由爬梯上下。11. 在筒首环梁处立一人字杆，拆除拔杆及随升井架的上部构件。12. 拆除支架斜撑、支架底座内钢圈及剩余的辐射梁。利用人字杆吊至地面。13. 利用人字杆拆除临时脚手架，临时支掌用钢管，盖好压顶。14. 在筒首预埋的吊钩上挂一滑轮，穿一根直径9mm的麻绳，将木人字杆拆下，最后一个人将滑轮从爬梯带下来，完成拆除工作。 5. 内衬及隔热层施工烟囱常用内衬材料为珍珠岩板和耐酸砖。内衬的砌筑与筒身平行作业，施工时在筒内上部搭设一层坚固的保护棚，以保证砌筑操作安全。5.1 砖的加工为适应筒身的弧形，有一部分砖需要加工成楔形，以保证灰缝大小合适。加工方法按内径大小，计算出每段内衬的加工尺寸与数量，用样板在砖的一面划线，用机械或人工按线加工，切(打)去多余部分。5.2 内衬砌筑设备砌筑内衬应在操作台上进行，内衬材料用罐笼提升到操作台上。随着烟囱内径的缩小，操作台的钢管与铺板也随着一圈一圈的割(锯)去，使操作台变小。从筒首辐射梁和中心环梁上固定数据16以上圆钢，然后组装悬吊操作台作内衬施工用。5.3 内衬的砌筑砌筑前，将底板或牛腿上的混凝土残渣清除，并用水洗净后，用1：3水泥砂浆找平。砌筑采用分层轮砌法，即分层流水作业，层与层的操作面相隔1-2m长度。耐酸砖的砌筑采用“刮浆法”，先在平面和侧面刮上灰条，然后将砖平放用力挤压，以木锤打紧后，再将挤出的砂浆刮去。耐酸砂浆随拌随用，一次拌制量不宜太多，并在砂浆初凝前用完，一般不超过30min。在充填珍珠岩板时，防止局部存在空洞。6. 附属设施施工烟囱附属设施主要包括外爬梯、信号灯平台和避雷设施等，均为钢结构构件，安装前应先进行严格的检查，包括外形、几何尺寸、留孔位置以及焊缝质量。如有问题，及时纠正，使符合安装要求。钢构件表面刷好防腐漆。6.1 外爬梯安装1. 爬梯暗榫埋设安装前，可成双的焊在扁铁上，以保持两暗榫间距正确。并将螺孔以油纸填塞，以免施工中灰浆灌入。2. 暗榫安装位置，用经纬仪测点控制，将爬梯的中心线延长到新标高上，使两暗榫的中心线与其对准，然后以电焊固定在钢筋内侧。 3. 施工中，预埋的暗榫出模后，立即找出位置，试装螺栓，以免爬梯安装时出现故障。4. 爬梯安装前，预先刷上防腐漆。5. 爬梯安装在吊架下部，先挂两个吊梯和一个倒链，吊梯位于爬梯两侧，操作人员系上安全带站在吊梯上，待拔杆将爬梯吊上来后，将爬梯移挂在倒链上，然后用倒链将爬梯调整到安装位置进行安装。6.2 信号灯平台安装1. 信号平台各构件的制作尺寸要精确。安装前先在地面上进行预装配，检查各构件数量、质量与制作偏差，发现问题及时整修，然后刷油漆并分别编号，以备安装。2. 信号平台三角架暗榫安装时，注意安装标高，横向排列位置要准确；上下两个暗榫应在一条垂直线上。3. 三角架的下边暗榫出模后，可在吊架上将三角架倒立，先装下边的螺栓，待上边的暗榫出模后，可用一根钢筋钩子将倒立的三解架翻过来，再装上边的螺栓，然后将上下螺栓拧紧。安装三角架也可以在吊架下先挂两个吊梯，人站在吊梯上进行安装。4. 平台板与围栏安装可交叉进行。5. 施工中，应在做好一切准备并有安全防护措施后，方可解开安全网。安装完毕后应对各联接节点进行检查，必要时以电焊加固。6.3 避雷设施安装避雷设施的安装在操作台上的外吊梯拆除前进行。先用螺栓将避雷针安装于筒首预埋的暗榫上，再用10-12mm镀锌钢绞线将数根避雷针连成一体。导线的上端以铁夹板及螺栓固定在避雷针的底部，连接点以铜焊焊接牢固。导线沿外爬梯导至地下，以铁夹板及螺栓每隔2.5m高度紧固在爬梯的侧面。导线在地面下0.5m深处与接地板的扁钢环焊接在一起形成通路。 设施安装完毕应进行接地电阻试验，以不大于10为合格。7.施工机具设备表一项目名称规格及型号单位数量模板系统内、外固定模板内1200mm100mm外1500mm100mm块块120120内、外收分模板内1200mm350mm外1500mm350mm块块2424内、外活动模板内1200mm350mm外1500mm350mm块块2424内、外活动围圈48mm钢管套4内、外吊梯48mm钢管榀24操作平台系统外环梁12-14组2内环梁12-14套1辐射梁Z12组24井 架1800mm1800mm6500mm套1栏 栏1500mm套1内衬平台钢管套1模板调整系统提升架10-14榀24模板调整装置套96收分装置套24垂直运输系统卷扬机1t 1.5t 2t 0.5t台各2各1倒 链5t2t、1t台2各4罐 笼带安全卡个1滑轮组组8钢丝绳钢丝绳钢丝绳钢丝绳639,19mm637,13mm619,10mm619,7.7mmmmmm560840280280限位开关个5悬臂桅杆0.5-1.0t套2液压系统液压控制台YKT-36型台1液压千斤顶GYD-60型台24高压针形阀压力14MPa个24油路系统带高压胶管、分油器、各种接头组4信号系统无线对讲机对1电 铃个2其它激光铅直仪台1照明系统套1低压变压器套 1养护系统25、60mm套 1高压水泵扬程120m台 1 电焊机BX3-120-1型台2注：钢筋加工、混凝土搅拌设备根据需要配置。8. 施工组织及人员培训合理组织劳动力是烟囱施工的重要环节。烟囱施工工作面狭小，工种多，而且又是平行流水立体交叉连续作业，施工周期短，循环快；因此各个工种间必须是统一指挥、互相协作，才能发挥每个操作人员的积极性和创造性，使施工有节奏的进行，提高工效，加速工程进度。 根据实践，组织以滑模为主，包括钢筋、混凝土、上料、配合等专业小组的混合工作队，以便于在队长的统一领导、指挥、管理下进行各项工作，有利于各专业工种互相协作，密切配合，打破工种界限，实行一专多能，发挥多面手作用和避免频繁的劳动力调配，而互相影响脱节，造成不必要的停歇，使工效提高；同时使施工工人固定于一个工程上，对一项工程一包到底，可节省时间，缩短工期，预防各类事故发生，保证质量，加快工程进度。“表二”采用滑动模板筒身劳动力组织情况，除此以外，施工中还应建立严格的岗位责任制，使操作人员各负其责，它也是施工组织的核心。所有现场施工人员开工前进行多次技术培训和交底，以确保工程顺利进行。 采用滑动模板施工100m以上烟囱劳动组织 表二
