开封市妇女儿童医院岩土工程勘察报告.doc

开封市妇女儿童医院岩土工程勘察报告

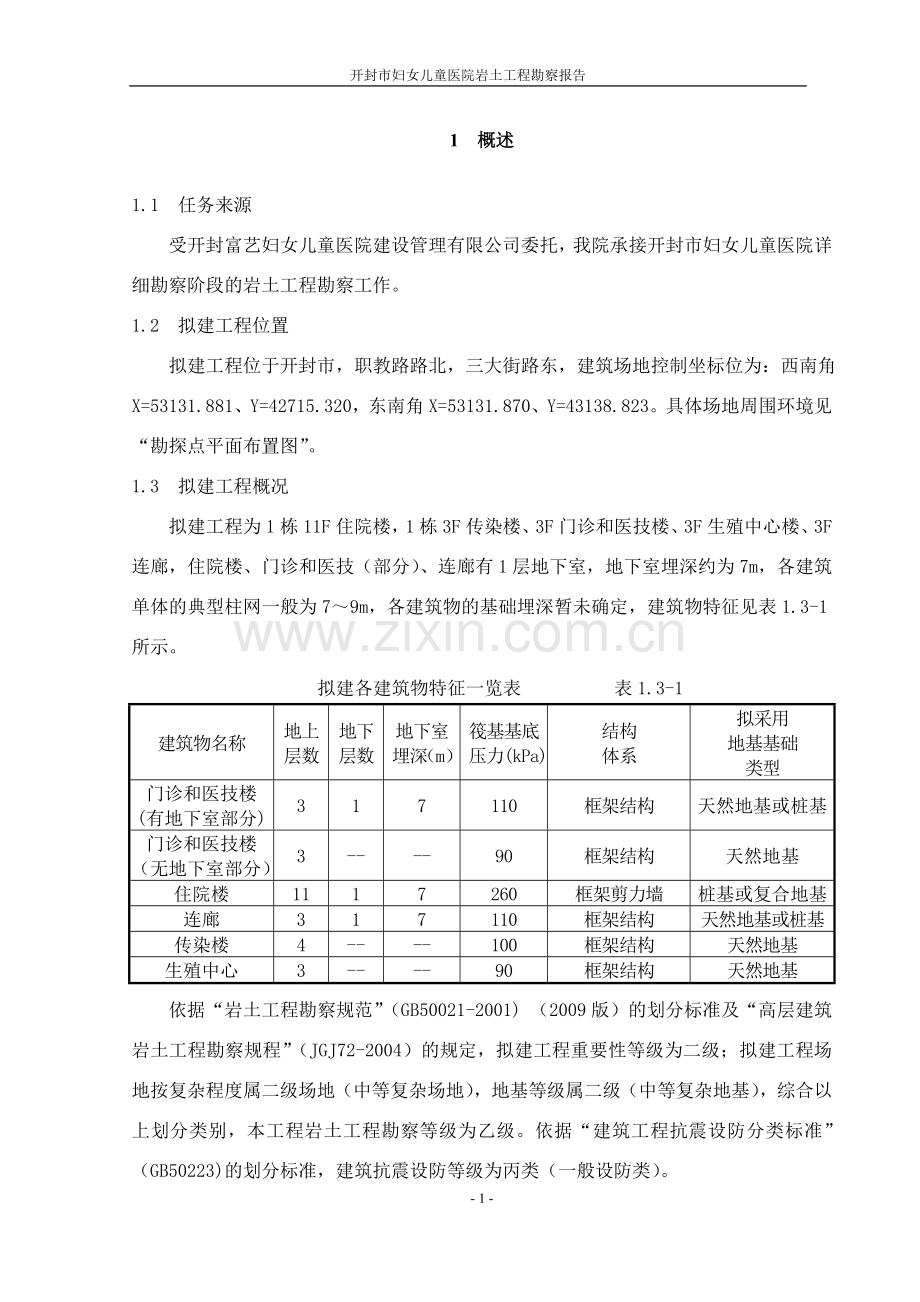

1 概述
1.1 任务来源
受开封富艺妇女儿童医院建设管理有限公司委托，我院承接开封市妇女儿童医院详细勘察阶段的岩土工程勘察工作。
1.2 拟建工程位置
拟建工程位于开封市，职教路路北，三大街路东，建筑场地控制坐标位为：西南角X=53131.881、Y=42715.320，东南角X=53131.870、Y=43138.823。具体场地周围环境见“勘探点平面布置图”。
1.3 拟建工程概况
拟建工程为1栋11F住院楼，1栋3F传染楼、3F门诊和医技楼、3F生殖中心楼、3F连廊，住院楼、门诊和医技（部分）、连廊有1层地下室，地下室埋深约为7m，各建筑单体的典型柱网一般为7～9m，各建筑物的基础埋深暂未确定，建筑物特征见表1.3-1所示。
拟建各建筑物特征一览表 表1.3-1
建筑物名称
地上层数
地下
层数
地下室埋深（m）
筏基基底压力(kPa)
结构
体系
拟采用
地基基础
类型
门诊和医技楼
(有地下室部分)
3
1
7
110
框架结构
天然地基或桩基
门诊和医技楼
（无地下室部分）
3
--
--
90
框架结构
天然地基
住院楼
11
1
7
260
框架剪力墙
桩基或复合地基
连廊
3
1
7
110
框架结构
天然地基或桩基
传染楼
4
--
--
100
框架结构
天然地基
生殖中心
3
--
--
90
框架结构
天然地基
依据“岩土工程勘察规范”（GB50021-2001) （2009版）的划分标准及“高层建筑岩土工程勘察规程”（JGJ72-2004）的规定，拟建工程重要性等级为二级；拟建工程场地按复杂程度属二级场地（中等复杂场地），地基等级属二级（中等复杂地基），综合以上划分类别，本工程岩土工程勘察等级为乙级。依据“建筑工程抗震设防分类标准”（GB50223)的划分标准，建筑抗震设防等级为丙类（一般设防类）。

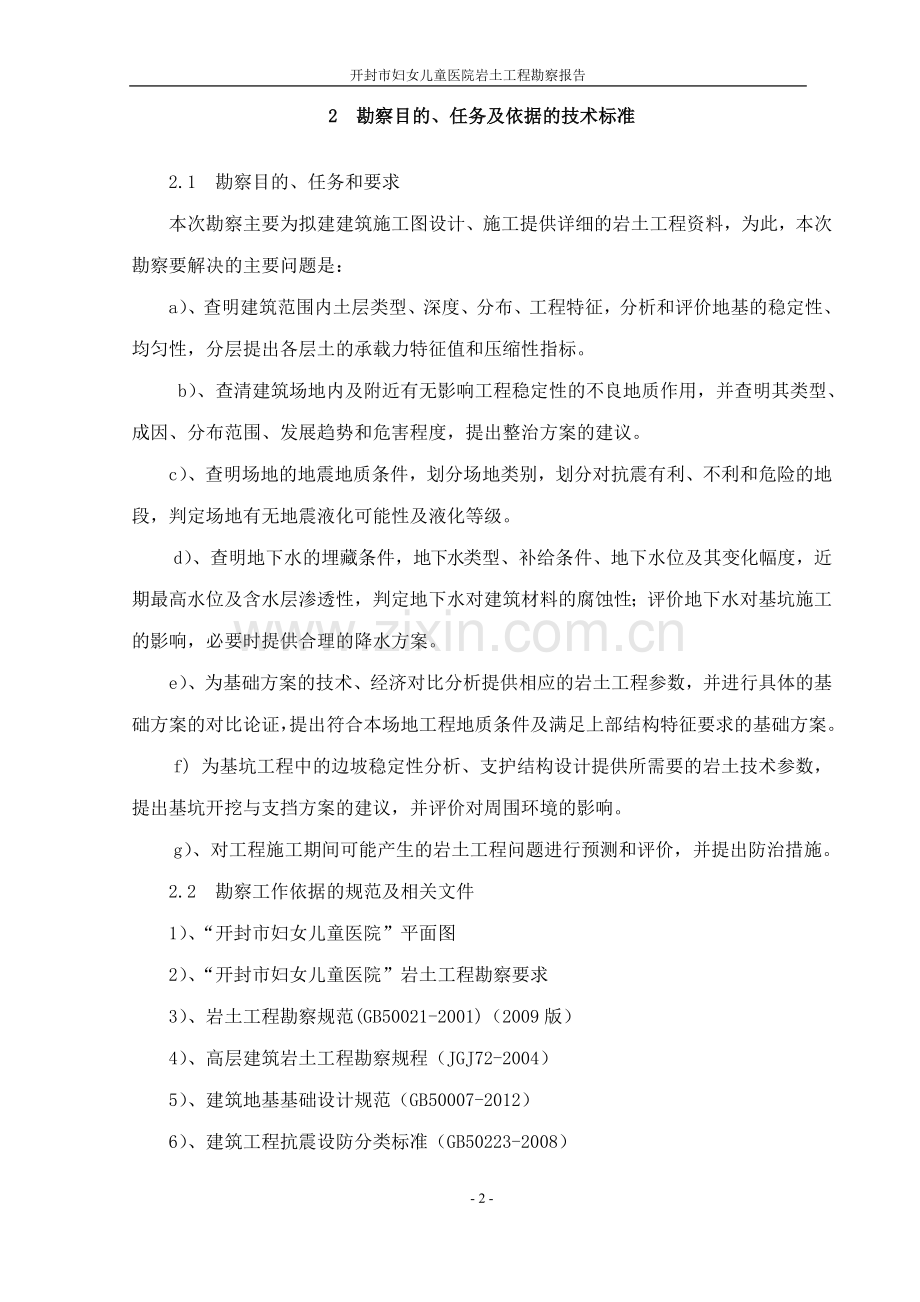

2 勘察目的、任务及依据的技术标准
2.1 勘察目的、任务和要求
本次勘察主要为拟建建筑施工图设计、施工提供详细的岩土工程资料，为此，本次勘察要解决的主要问题是：
a）、查明建筑范围内土层类型、深度、分布、工程特征，分析和评价地基的稳定性、均匀性，分层提出各层土的承载力特征值和压缩性指标。
b）、查清建筑场地内及附近有无影响工程稳定性的不良地质作用，并查明其类型、成因、分布范围、发展趋势和危害程度，提出整治方案的建议。
c）、查明场地的地震地质条件，划分场地类别，划分对抗震有利、不利和危险的地段，判定场地有无地震液化可能性及液化等级。
d）、查明地下水的埋藏条件，地下水类型、补给条件、地下水位及其变化幅度，近期最高水位及含水层渗透性，判定地下水对建筑材料的腐蚀性；评价地下水对基坑施工的影响，必要时提供合理的降水方案。
e）、为基础方案的技术、经济对比分析提供相应的岩土工程参数，并进行具体的基础方案的对比论证，提出符合本场地工程地质条件及满足上部结构特征要求的基础方案。
f) 为基坑工程中的边坡稳定性分析、支护结构设计提供所需要的岩土技术参数，提出基坑开挖与支挡方案的建议，并评价对周围环境的影响。
g）、对工程施工期间可能产生的岩土工程问题进行预测和评价，并提出防治措施。
2.2 勘察工作依据的规范及相关文件
1）、“开封市妇女儿童医院”平面图
2）、“开封市妇女儿童医院”岩土工程勘察要求
3）、岩土工程勘察规范(GB50021-2001)（2009版）
4）、高层建筑岩土工程勘察规程（JGJ72-2004）
5）、建筑地基基础设计规范（GB50007-2012）
6）、建筑工程抗震设防分类标准（GB50223-2008）
7）、建筑抗震设计规范（GB50011-2010）
8）、建筑地基处理技术规范（JGJ79-2002）
9）、建筑桩基技术规范（JGJ94-2008）
10）、土工试验方法标准（GB/T50123-1999）
11）、建筑工程地质勘探与取样技术规程(JGJ/T87-2012)
12）、静力触探技术标准（CECS04：88）
13）、房屋建筑与市政基础设施工程勘察文件编制深度规定（2010年版）
14）、岩土工程勘察安全规范（GB50585-2010）
15）、其他有关规范及规程
3 勘察工作的布置和完成的勘察工作量
3.1 勘探工作量的布置
3.1.1勘探孔间距
拟建住院楼11F，基底压力240kPa，根据附近场地资料，有可能采用桩基或复合地基，根据“岩土工程勘察规范”（GB50021-2001) （2009版）和“高层建筑岩土工程勘察规程”（JGJ72-2004）对桩基础勘察的要求，对于中等复杂地基的勘探点间距要求为15～30m，对于摩擦型桩的勘探点间距为20～35m，本次勘察的勘探点的间距控制在10.0～30.0m，并布置在建筑物的周边、角点；对于多层建筑勘探点的间距控制在30m，按建筑群布置。本次勘察共布置勘探点82个，其中钻探取土孔28个、静探孔32个、标贯取土孔6个、钻探静探对比孔14个、鉴别孔2个。
3.1.2勘探孔深度的确定
按照“岩土工程勘察规范”（GB50021-2001）（2009版）和“高层建筑岩土工程勘察规程”（JGJ72-2004）的要求，对于采用桩基础的高层建筑物勘探点深度主要满足桩基设计的要求，本工程若采用筏+桩基础，控制性孔深度应达到桩端平面下地基变形计算深度，取附加压力等于上覆土层有效自重压力20%的深度，一般孔深度应达到预计桩端持力层或预计桩端入土深度以下不小于3m，根据场地工程地质条件和建筑物的上部荷载，拟建高层建筑11F，控制孔深度45.0m，一般孔深度30.0m；
按照“岩土工程勘察规范”（GB50021-2001）（2009版）的要求；对于多层建筑的勘察点深度应能够控制地基主要受力层，拟建无地下室的多层建筑（传染楼、生殖中心），控制孔15.0m，一般孔12.0m；拟建有1层地下室的多层建筑（门诊和医技(部分)、连廊）可能采用桩基，另需满足基坑工程和抗浮设计的要求，控制孔和一般孔深度都为25.0m；
具体勘探点工作量的布置参见“勘探点平面位置图”。
3.2 勘察方法及手段的选择
a）勘探点的测放：本次勘探点的测放是根据甲方提供的场地总平面图中拟建建筑物与现有建筑物和道路的相对位置，采用钢卷尺实地丈量定位各勘探点。本次勘察各勘探点的高程测量利用水准仪，采用前后视法实测了各勘探点的标高。
b）钻探：采用DPP-100型钻机施工，全部采用回转钻进。地下水以上采用干法钻进。严格控制钻进的回次进尺，钻探记录按钻进回次逐项填写，发现变层，分行填写。
c）土样的采集：取土样的位置、间距，按照每层土的试验项目及数量按单孔设计要求进行采样，土样的质量等级，按所进行的试验项目而定。原状土样的采取，采用压入法取土。
d）静力触探试验：采用20吨液压静力触探车施工。双桥探头侧壁面积300cm2，锥尖锥角为600，探头匀速垂直压入土中，贯入速率为1.0～1.2m/min，采用LMC-D310型静探微机对静力触探数据进行采集和处理，仪表测量系统线性误差≤±0.1%，深度采样间距10cm，深度记录装置误差为1%。
e）标准贯入试验：标准贯入试验孔均采用回转钻进，水位以上采用干钻、水位以下采用泥浆护壁，并保持孔内水位略高于地下水位，钻至试验标高以上15cm处，清除孔底残土后再进行试验。
f）波速测试：采用单孔检层法，地面重锤激振，用三分量检波器固定在孔壁预定深度处接收，测点垂直间距2m左右。每个测点正反两个方向敲击，接收到极性相反的二组剪切波。
g）地下水位观测：钻进中遇到地下水时，及时停钻采集水样并量测初见水位，在钻孔成孔48小时后量测了静止水位。
3.3 各种室内试验工作量的确定
a）一般性物理力学性质试验：对于常规物理性试验和常压固结试验，主要满足分层数理统计要求，保证岩土参数标准值的可靠性为目的。
b）三轴剪切试验：为地基承载力特征值计算、基坑工程支护设计及边坡稳定计算提供所需要的相关参数。
c）中压固结试验：用来评价基础平面下至压缩层范围的土层的变形特征，提供各土层各应力段的压缩模量。
d）颗粒分析试验: 用来判定粉土、砂土的颗粒成分，特别是粉土的粘粒含量。
e）水、土质分析试验：用来评价场地地下水、土对混凝土、混凝土中的钢筋及对钢结构的腐蚀性。
3.4 实际完成的勘察工作量
本工程野外勘探工作于2013年4月27日开始，2013年5月2日结束，实际完成的勘察工作量见表3.4-1。
勘察工作量统计表 表3.4-1
项目
工作量
项目
工作量
总进尺
2082米/82孔
颗分（筛分）试验
296组
取土进尺
767米/28孔
三轴试验
74组
标贯进尺
185米/6孔
直剪试验
71组
静探进尺
718米/32孔
中压固结试验
58组
钻静对比进尺
375米/14孔
水质分析
2组
取原状样
246组
土腐蚀性分析
2组
取扰动样
333组
波速测试
40米
标准贯入试验
333次
定孔测高
82孔
常规物理性试验
219组

4 场地工程地质条件
4.1 地形地貌条件
拟建工程场地区域地貌上属于黄河冲积平原，地形相对平坦。本次勘察各勘探点的高程测量是根据甲方指定的职教路路南边沿一点（假定高程为0.00米）施测的，利用水准仪，采用前后视法实测了各勘探点的标高。标高范围值介于-2.3～0.54m之间，地形高差3m左右。
4.2 场地水文地质条件
场地在勘探深度内地下水属于潜水类型，含水层为第四系冲积砂层、粉质粘土、粉土层，勘测期间实测地下水初见水位在地表以下2～4m，稳定水位在地表下2.7～5.1m，稳定水位标高为-5.1～-4.5m；地下水补给来源主要为大气降水及地表径流，地下水年变化幅度在1米左右，根据场地附近区域调查了解，场地历史最高水位在现地表以下1.0m左右。
本次勘察在3#和82#钻孔中采取了地下水样并进行了地下水的腐蚀性测试，测试结果如表4.2-1所示。
水质分析统计结果表 表4.2-1
项目
K＋＋Na＋
Ca2＋
Mg2＋
NH4+
Cl-
SO42-
mg/l
mg/l
mg/l
mg/l
mg/l
mg/l
点号
3
226.32
74.55
39.24
0.02
28.36
160.90
82
46.00
144.29
49.82
0.04
88.62
119.11
项目
HCO3-
OH-
NO3-
侵蚀CO2
溶解性总固体
PH值
mg/l
mg/l
mg/l
mg/l
mg/l
--
点号
3
766.41
0.00
5.12
0.00
917.71
7.40
82
506.47
0.00
1.12
0.00
702.23
7.40
按岩土工程勘察规范(GB50021-2001)（2009版）12.1.1条要求，需取土样进行试验评定土对建筑材料腐蚀性。
本次勘察在3#和82#孔中采取基础埋深内的土试样，进行易溶盐含量分析，测试结果如表4.2-2所示。

土质分析结果表 表4.2-2
项目
Ca2＋
Mg2＋
Cl-
SO42-
CO32-
HCO3-
PH值
mg/kg
mg/ kg
mg/ kg
mg/ kg
mg/ kg
mg/ kg
--
点号
3
90
39.6
88.75
196.80
0
436.15
7.5
82
74
34.8
104.73
177.60
0
640.50
7.5
4.3 场地地震地质基本条件
根据“建筑抗震设计规范”（GBJ50011-2010），拟建场地抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第二组。本次勘察布置了2个波速测试孔，具体波速测试成果和等效剪切波速计算结果见表4.3-1。
场地地震波速测试结果表 表4.3-1
14
号孔
测深（m）
2
4
6
8
10
12
14
16
18
20
波速（m/s）
127
138
140
147
180
171
189
199
222
242
Vse=168.3米/秒 Tg=0.55秒
20号孔
测深（m）
2
4
6
8
10
12
14
16
18
20
波速（m/s）
124
132
138
151
177
174
189
194
221
238
Vse=166.4米/秒 Tg=0.55秒
4.4 场地地层结构
本次勘察在野外勘探的基础上，结合静力触探曲线及室内土工试验成果，对拟建场地地基土进行了综合分层、定名，场地在勘探深度内的地层主要为第四系全新统和上中更新统地层黄河冲积地层地层，场地地层分布比较规律，具体自上而下分别描述如下：
第1层，细砂（Q4-3al+pl）：褐黄色，稍湿，松散～稍密，含石英、长石、云母，颗粒级配一般。该层底部局部夹薄层粉土。地层厚度最小值0.6米，最大值3.8米，层平均厚度1.86米。
第2层，粉质粘土（Q4-3al）：灰黑～青灰色，软塑～可塑，含黑色条纹斑点、黏粒块，偶见腐殖质，有砂感，偶见蜗牛壳等，切面稍有光滑，摇振反应无，韧性中等，干强度中等。地层厚度最小值1.5米，最大值3.8米，层平均厚度2.29米。
第3层，粉土夹粉质粘土（Q4-3al+pl）：黄褐色，饱和，中密~密实，含铁质条纹，偶见腐殖质，有砂感，无光泽反应，韧性低，摇振反应中等，干强度低。该层普遍夹粉质粘土，灰色，可塑，含铁质斑点、灰色条纹，切面稍有光滑，摇振反应无，韧性中等，干强度中等。地层厚度最小值3.6米，最大值7.3米，层平均厚度5.52米。
第4层，粉质粘土（Q4-3al）：青灰色～灰色，饱和，可塑，含氧化铁、小姜石、偶见碎砖块等，切面稍有光滑，摇振反应无，韧性中等，干强度中等。地层厚度最小值0.6米，最大值5.9米，层平均厚度3.54米。
第5层，粉砂（Q4-1al+pl）：褐黄色，饱和，密实，含石英、长石、云母，颗粒级配一般，局部夹细砂或中砂。地层厚度最小值4.1米，最大值10.8米，层平均厚度6.89米。
第6层，粉质粘土（Q4-1al）：黄褐色，硬塑，含高岭土，铁质条纹，切面光滑，无振摇反应，韧性高，干强度高。地层厚度最小值0.9米，最大值3米，层平均厚度1.82米。
第7层，细砂（Q4-1al+pl）：褐黄色，饱和，密实，含石英、长石、云母，颗粒级配良好。勘探深度内未揭露层底，揭露最大深度为45.0米。
场地地层厚度、层底埋深及层底标高统计见表4.4-1。
场地地层厚度统计 表4.4-1
层
号
厚度（米）
层底标高（米）
层底埋深（米）
个数
最小值
最大值
平均值
最小值
最大值
平均值
最小值
最大值
平均值
1
0.60
3.80
1.86
-4.20
-2.35
-3.01
0.60
3.80
1.86
82
2
1.50
3.80
2.29
-6.46
-4.46
-5.30
2.40
6.30
4.15
82
3
3.60
7.30
5.52
-12.73
-9.42
-10.82
7.80
13.20
9.67
82
4
0.60
5.90
3.54
-16.81
-12.13
-14.41
10.10
16.30
13.33
71
5
4.10
10.80
6.89
-23.28
-19.86
-21.35
18.00
23.70
20.35
65
6
0.90
3.00
1.82
-24.68
-22.16
-23.17
20.40
24.90
22.19
64
7
该层未揭穿，最大揭露深度45m。
注：统计厚度时每孔最后一层不参与统计。
4.5 岩土参数的统计、分析与选用
根据场地土室内土工试验成果分层进行分析统计，供岩土工程评价或设计计算使用。 在统计过程中根据“岩土工程勘察规范”（GB50021-2001）（2009版）的有关规定舍弃了一些异常及非代表性的数据。

4.5.1室内试验指标统计
a）、场地土物理性质试验指标统计结果统计见表4.5-1。
场地土物理力学性质指标统计表 表4.5-1
层号
项目
w
（%）
Gs
（-）
γ
KN/m3
γd
KN/m3
e
（-）
Sr
（%）
wl
（%）
wp
（%）
Ip
（-）
IL
（-）
2
min
24.0
2.71
17.7
13.0
0.696
85
28.0
17.1
10.5
0.47
max
36.6
2.72
19.6
15.7
1.057
99
36.8
22.5
14.7
1.56
n
22
22
22
22
22
22
22
22
22
22
φm
29.7
2.71
18.5
14.3
0.865
93
31.5
19.3
12.3
0.85
σf
3.6
0.00
0.5
0.7
0.094
4
2.6
1.4
1.3

δ
0.12
0.00
0.03
0.05
0.11
0.04
0.08
0.07
0.11

φk
31.1

18.3
14.0
0.900

3
min
17.2
2.70
18.1
14.0
0.604
74
19.0
14.0
5.0
0.31
max
32.2
2.72
19.7
16.5
0.889
98
25.4
16.5
8.9
2.05
n
48
48
48
48
48
48
48
48
48
48
φm
22.5
2.70
19.1
15.6
0.697
87
22.8
15.3
7.5
0.96
σf
2.3
0.00
0.4
0.5
0.055
5
1.6
0.7
1.0

δ
0.10
0.00
0.02
0.03
0.08
0.06
0.07
0.05
0.13

φk
23.1

19.0
15.5
0.711

4
min
19.8
2.71
18.0
13.1
0.662
77
28.0
17.4
10.1
0.12
max
37.8
2.72
19.8
16.0
1.048
99
39.5
22.7
16.9
0.98
n
32
32
32
32
32
32
32
32
32
32
φm
29.1
2.71
18.8
14.6
0.826
96
33.3
20.1
13.3
0.69
σf
4.0
0.00
0.5
0.8
0.098
5
3.7
1.7
2.0

δ
0.14
0.00
0.03
0.05
0.12
0.05
0.11
0.08
0.15

φk
30.3

18.7
14.4
0.856

6
min
16.7
2.71
18.1
14.7
0.528
77
31.7
19.4
12.2
<0
max
24.2
2.72
20.7
17.4
0.802
99
36.4
21.5
14.9
0.38
n
17
17
17
17
17
17
17
17
17
17
φm
21.5
2.71
19.7
16.2
0.643
91
34.1
20.5
13.6
0.07
σf
2.1
0.01
0.5
0.6
0.058
6
1.6
0.7
0.9

δ
0.10
0.00
0.03
0.04
0.09
0.07
0.05
0.03
0.07

φk
22.4

19.5
16.0
0.668

注：液限为76g圆锥仪沉入土中10mm深度测得。
第3层以粉土为主，表中各指标统计时已剔除粉质粘土。

b）、场地砂土颗粒分析统计
砂土颗粒分析统计 表4.5-2
层号
颗粒含量统计（%）
颗粒范围（mm）
20-2.0
2.0-0.5
0.50-0.25
0.25-0.075
0.075-0.005
<0.005
1
最小值

5.0
24.0
49.0
3.0
1.0
最大值

7.0
34.0
66.0
11.0
3.0
统计个数

6
6
6
6
6
平均值

5.8
29.1
57.0
6.3
1.8
5
最小值

5.0
11.0
17.0
2.0
1.0
最大值

17.0
52.0
74.0
44.0
6.0
统计个数

62
62
62
62
62
平均值

4.3
29.8
49.3
14.2
2.4
7
最小值

5.0
7.0
32.0
2.0
1.0
最大值

18.0
48.0
74.0
44.0
5.0
统计个数

49
49
49
49
49
平均值

6.1
34.2
47.1
10.5
2.1
c）、场地上部粉土的粘粒含量指标统计。
粉土粘粒含量(%)统计 表4.5-3
层号
统计个数
最小值
最大值
平均值
3
69
7
15
10.3
d）、场地土压缩试验指标统计。
压缩试验指标统计 表4.5-4
项目
a0.1-0.2
（MPa-1）
Es0.1-0.2
（MPa）
a0.1-0.2
（MPa-1）
Es0.1-0.2
（MPa）
a0.1-0.2
（MPa-1）
Es0.1-0.2
（MPa）
a0.1-0.2
（MPa-1）
Es0.1-0.2
（MPa）
层号
2
3
4
6
min
0.25
3.71
0.12
5.78
0.20
3.24
0.20
3.82
max
0.54
6.87
0.31
13.55
0.63
8.90
0.45
8.49
n
22
22
48
48
32
32
17
17
φm
0.38
5.03
0.18
9.66
0.37
5.32
0.30
5.69

e）、场地各层土实际应力段的压缩模量指标统计。
实际应力段的压缩模量Es(Mpa) 表4.5-5
压力段 （kpa）
层号
100
～
200
200
～
400
400
～
600
600
～
800
800
～
1200
2
4.71
8.14
12.82
15.89
23.16
3
9.16
15.93
24.46
29.87
42.96
4
5.95
10.48
16.59
20.90
34.69
6
5.18
9.02
13.95
17.28
25.69
f）、场地土剪切试验指标统计。
场地土剪切指标（UU试验） 表4.5-6
项目
C
kPa
φ
°
C
kPa
φ
°
C
kPa
φ
°
层号
2
3
4
min
17
6.5
6
16.9
17
7.6
max
27
9.9
10
19.2
35
11.2
n
9
9
16
16
15
15
φm
22
8.3
8
18.1
25
9.3
σf
4
1.2
1
0.7
5
1.2
δ
0.18
0.15
0.16
0.04
0.21
0.13
φk
19
7.5
7
17.8
22
8.7
4.5.2 场地土原位测试试验统计
a）、场地土静力触探试验成果统计,根据静力触探孔测试结果，对静力触探指标分层进行统计，并换算成分层比贯入阻力ps，见表4.5-6。
静力触探统计一览表 表4.5-6
分 项
qc (MPa)
fs (kPa)
qc (MPa)
fs (kPa)
qc (MPa)
fs (kPa)
qc(MPa)
fs(kPa)
地层编号
1
2
3
4
试验次数
32
32
46
46
46
46
42
41
最小值
1.6
12.8
0.3
8.0
0.8
12.7
0.4
8.6
最大值
3.7
38.7
0.8
22.1
1.7
36.6
1.2
23.7
平均值
2.5
25.2
0.5
11.5
1.2
19.4
0.8
14.9
标准差
0.62
6.96
0.10
2.77
0.17
4.37
0.18
4.27
变异系数
0.25
0.28
0.20
0.24
0.15
0.23
0.23
0.29
统计修正
0.923
0.915
0.950
0.939
0.963
0.943
0.940
0.923
标准值
2.3
23.0
0.5
10.8
1.1
18.3
0.7
13.7
比贯入阻力
2.85(MPa)
0.51(MPa)
1.23(MPa)
0.86(MPa)
分 项
qc(MPa)
fs(kPa)
qc (MPa)
fs (kPa)
qc (MPa)
fs (kPa)

地层编号
5
6
7

试验次数
36
36
20
20
21
21

最小值
6.2
59.6
1.1
26.1
11.4
152.0

最大值
13.4
123.6
2.3
76.2
18.0
250.8

平均值
9.0
87.0
1.7
51.5
14.9
199.9

标准差
1.80
14.83
0.30
14.14
2.02
25.47

变异系数
0.20
0.17
0.18
0.27
0.14
0.13

统计修正
0.943
0.951
0.931
0.892
0.948
0.951

标准值
8.5
82.7
1.6
45.9
14.1
190.1

比贯入阻力
9.66(MPa)
1.87(MPa)
15.76(MPa)

b)、标准贯入试验指标统计,根据现场标准贯入试验成果，按“岩土工程勘察规范”（GB50021-2001）（2009版）对标贯成果杆长修正前和杆长修正后分层统计见表4.5-7。

标准贯入试验指标统计表 表4.5-7
分 项
未杆长
修正
经杆长
修正
未杆长
修正
经杆长
修正
未杆长
修正
经杆长
修正
未杆长
修正
经杆长
修正
地层编号
1
2
3
4
试验次数
13
13
13
13
31
31
11
11
最小值
3
3
2
1.9
2
1.6
3
2.3
最大值
16
16
3
3
6
5.2
7
5.5
平均值
11.1
11.1
2.4
2.3
3.6
3.2
4.4
3.4
标准差
3.2
3.2
0.5
0.5
1.1
0.9
1.3
1.0
变异系数
0.29
0.29
0.21
0.21
0.30
0.29
0.30
0.30
标准值
9.5
9.5
2.1
2.1
3.3
2.9
3.5
2.8
地层编号
5
6
7

试验次数
92
92
20
20
120
120

最小值
21
16.4
8
5.7
40
27.6

最大值
63
44.7
21
14.7
150
82.5

平均值
41.0
29.9
15.4
10.8
68.9
42.6

标准差
10.0
6.7
3.2
2.2
16.9
7.9

变异系数
0.24
0.22
0.21
0.20
0.25
0.19

标准值
39.2
28.7
14.1
9.9
66.2
41.4

5 岩土工程的分析与评价
5.1 场地稳定性和适宜性评价
场地现场踏勘及岩土工程勘察结果表明：拟建建筑场地内及其附近不存在对工程安全有影响的诸如岩溶、防空洞、滑坡、崩塌、地陷、地面沉降、地裂等不良地质作用；未发现影响地基稳定性的沟浜、墓穴、孤石及其它人工地下设施等对工程不利的埋藏物,场地内也无活动断层通过；根据“建筑抗震设计规范”（GBJ50011-2010）的有关规定，上部土属于中软场地土，属对建筑抗震一般的地段。因此，根据以上条件综合分析，场地整体稳定性良好，适宜建筑。
5.2 地下水作用的评价
场地在勘探深度内地下水属于潜水类型，含水层为第四系冲积砂层、粉质粘土、粉土层，勘测期间实测地下水初见水位在地表以下2～4m，稳定水位在地表下2.7～5.1m，稳定水位标高为-5.1～-4.5m；地下水补给来源主要为大气降水及地表径流，地下水年变化幅度在1米左右，根据场地附近区域调查了解，场地历史最高水位在现地表以下1.0m左右。
5.2.1地下水抗浮评价
本工程基础设计应考虑地下水的影响，地下水浮力计算根据基础底面距地下水位的高度计算，抗浮设计水位按1.0m。地下水高出基础底板6m，地下水对基础地面的浮力应在60kN/m2左右，可能需要考虑抗浮问题。
根据《高层建筑岩土工程勘察规程》（JGJ72-2004）8.6.8条规定：抗浮桩的单桩抗拔极限承载力可按下式估算：

式中：Qul-单桩抗拔极限承载力（KN）
ui-桩的破坏表面周长（m）
qsi-桩侧表面第i层土的抗拔极限侧阻力（KPa）
λi- 第i层土的抗拔系数
li-第i层土的桩长（m）
建议采用桩径D=0.4m或0.6m，则ui=1.256m或1.884m。qsi值见表5.2-1
抗浮桩极限侧阻力设计参数表（KPa） 表5.2-1
层号
3
4
5
6
7
qsi
46
54
50
84
64
λi值按“高层建筑岩土勘察规程”表8.6.8-2规定采用。
抗拔桩的桩径、桩长及桩间距可根据实际托浮力进行试算后确定。抗浮桩抗拔承载力特征植可按下式估算：
Fa=Qul/2.0 （KN）
5.2.2基础施工降水评价
本工程基坑开挖深度天然地面下7.0m左右，基础施工需考虑地下水的影响。
场地地下水历史最高水位在现天然地面1.0米左右，稳定水位在现地面下4.5米左右，勘探期间正逢枯水季节，如果基础施工在丰水季节，估计地下水位会有一定的上升，因此，应根据实际情况确定是否降水及选择适当的降水方法。可以采用管井进行降水。由于影响基坑降水的因素如开挖时间、开挖次序，工期安排及整体开挖基坑的规模无法确定，因此场地基坑降水无法取得合适的边界条件以及计算模型，建议根据具体条件进行降水设计，上部含水层为粉土、粉质粘土弱透水层组成，建议土的综合渗透系数0.5m/d；下部砂土含水层主要由细砂层组成，建议砂土层的综合渗透系数5.0m/d。
根据水土质分析结果以及“岩土工程勘察规范”（GB50021-2001）（2009版）判定：地下水对混凝土具有微腐蚀性，在干湿交替作用下对混凝土中的钢筋具有微腐蚀性。本场地土对混凝土结构及钢筋混凝土结构中钢筋的具微腐蚀性。
5.3 场地和地基的地震效应评价
拟建工程场地抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第二组；拟建场地上部为中软土，属对建筑抗震一般的地段；据场地波速测试结果可知地面下20.0m深度范围内土层的等效剪切波速Vse值为167.4m/s左右，场地覆盖层厚度大于50米，依据“建筑抗震设计规范”（GB 50011-2010）的规定，建筑场地类别为Ⅲ类，特征周期0.55秒。
根据场地标准贯入试验结果，按照场地近年内最高水位1.0米的地下水条件对场地地震液化可能性进行评价，液化判别深度为20米。液化判别的原则是按照单孔单点分别评价，然后判定各层的液化可能性，最后对场地地震液化可能性及液化指数进行综合评价。考虑到各层标贯击数的离散性，根据先横后纵原则综合评定：在7度地震条件下，可不考虑场地土的液化。场地地震液化判别结果见表5.3-1。
地震液化判别表 表5.3-1
孔号
层号
标贯深度
粘粒含量
标贯实测击数
标贯临界击数
各点液化指数
ILei
液化指数
ILe
判别结果
（m）
（%）
（击）
（击）
1
3
4.15-4.45
11.00
4.0
--
0
0
不液化
3
5.15-5.45
12.00
4.0
--
0
3
6.15-6.45
26.00
5.0
--
0
3
7.15-7.45
26.00
4.0
--
0
3
8.15-8.45
13.00
6.0
--
0
5
12.15-12.45
3.00
15.0
13.9
0
5
13.15-13.45
2.00
18.0
14.3
0
5
14.15-14.45
4.00
35.0
12.7
0
5
15.15-15.45
4.00
44.0
13.1
0
5
16.15-16.45
4.00
43.0
13.4
0
5
17.15-17.45
2.00
41.0
15.8
0
5
18.15-18.45
3.00
50.0
16.1
0
19
1
1.1
