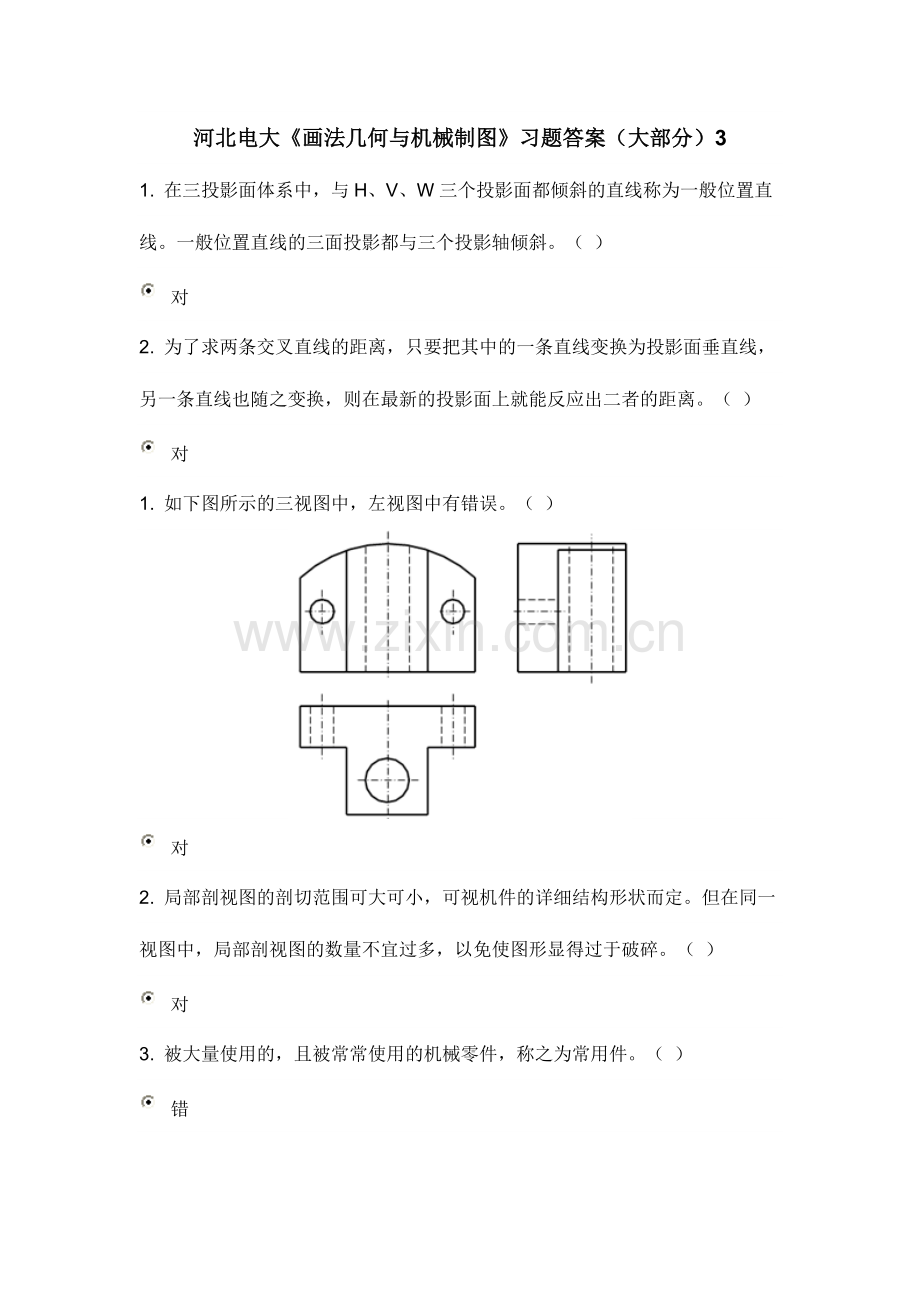

河北电大《画法几何与机械制图》习题答案（大部分）3
1. 在三投影面体系中，与H、V、W三个投影面都倾斜的直线称为一般位置直线。一般位置直线的三面投影都与三个投影轴倾斜。（ ）
对
2. 为了求两条交叉直线的距离，只要把其中的一条直线变换为投影面垂直线，另一条直线也随之变换，则在最新的投影面上就能反应出二者的距离。（ ）
对
1. 如下图所示的三视图中，左视图中有错误。（ ）

对
2. 局部剖视图的剖切范围可大可小，可视机件的详细结构形状而定。但在同一视图中，局部剖视图的数量不宜过多，以免使图形显得过于破碎。（ ）
对
3. 被大量使用的，且被常常使用的机械零件，称之为常用件。（ ）
错

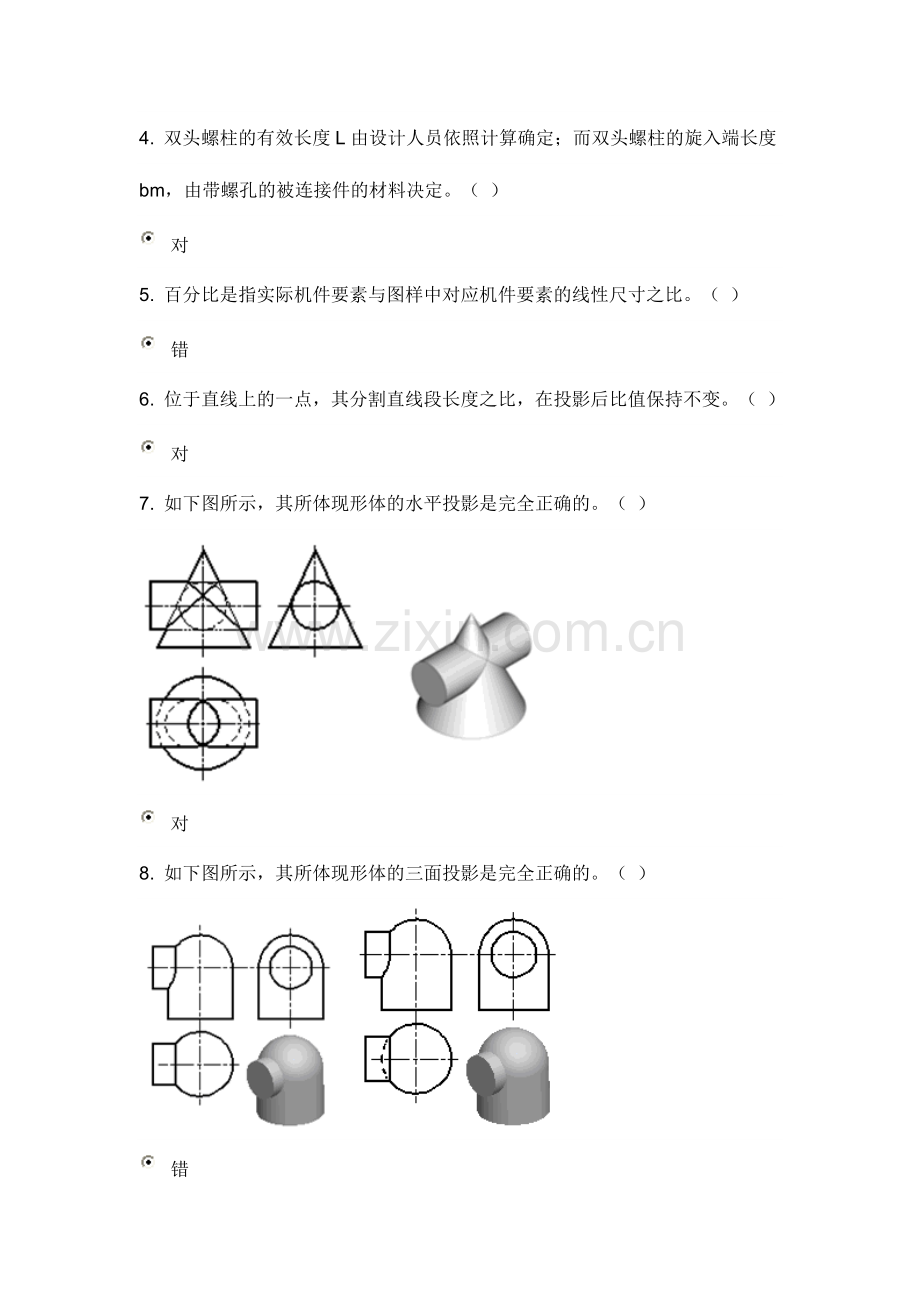

4. 双头螺柱的有效长度L由设计人员依照计算确定；而双头螺柱的旋入端长度bm，由带螺孔的被连接件的材料决定。（ ）
对
5. 百分比是指实际机件要素与图样中对应机件要素的线性尺寸之比。（ ）
错
6. 位于直线上的一点，其分割直线段长度之比，在投影后比值保持不变。（ ）
对
7. 如下图所示，其所体现形体的水平投影是完全正确的。（ ）

对
8. 如下图所示，其所体现形体的三面投影是完全正确的。（ ）

错
9. 对于移出断面图，当剖切平面通过回转面形成的孔或凹坑的轴线时，或者当剖切平面通过非圆孔会导致完全分离的两个断面时，这些结构应按剖视图的措施绘制。（ ）
对
10. 滚动轴承是用来支承旋转轴并承受轴上载荷、以提升转动效率的标准组件。（ ）
对

1. 过定点P作已知线段AB的垂直线，其作图措施和步骤是:先使三角板的斜边过线段AB，然后将三角板旋转，使三角板的斜边过点A，即可作出所需的垂直线。（ ）
错
2. 两同轴回转体的相贯线，是垂直于公共轴线的圆。（ ）
对
3. 读图的基本要领之一，就是“搞清每个视图所有线条和线框的含义”。（ ）
对
4. 在标注组合体尺寸时，需要用形体分析法对组合体进行形体分析。（ ）
对
5. 组合体的尺寸标注，只需标注各部分形体的定形尺寸和定位尺寸。（ ）
错
6. 如下图所示，其所体现形体的三面投影是错误的。（ ）
对
7. 斜视图一般按投影关系配备，也可配备在其他适当位置。必要时，在不致引起误解的情况下，允许将图形旋转配备。（ ）
对
8. 零件的工艺基准，是为确保零件的工艺性，在加工过程中，用于装夹定位、测量、检查零件已加工表面所选定的某些几何要素。（ ）
对
9. 尺寸公差（简称公差），就是零件在加工时所产生的最大尺寸误差。（ ）
错
10.使用形体分析法读图，概括为口诀就是：分线框、对投影，分线面、定位置，综合起来想形体。（ ）
错
1. 假如两条直线的三面投影均相交，则这两条直线必相交。（ ）
错
2. 如下图所示，当α≤Ø时，曲线A是一个椭圆。（ ）
错
3. 如下图所示的三视图中，左视图中有错误。（ ）
对
4. 如下图所示，三视图中所标注的尺寸是完整和清楚的，但尺寸中有错误。（ ）
错
5. 当机件的外形简单或者已通过其他视图体现清楚，而内部结构形状比较复杂，在平行于投影面方向上不对称时，可采取全剖视图。（ ）
对
6. 若机件的结构形状接近于对称，且不对称部分已在其他视图中体现清楚的，也能够采取半剖视图而不用全剖视图。（ ）
对
7. 零件的设计基准，是为确保零件在机器中的工作性能，在设计时用以确定零件在机器中的位置及其几何关系的某些几何要素。（ ）
对
8. 所谓粗糙度轮廓，是在加工表面上所形成的具备较小间距和峰谷的微观几何形状特性称为表面粗糙度。它重要是在加工零件时，因为刀具切削、分裂金属而在零件加工表面留下刀痕以及在金属表面产生塑性变形等原因引起的。（ ）
对
9. 过一般位置平面上的一点，能够作一条投影面的平行线。（ ）
错
10.被大量使用的，且其结构、尺寸等都已经标准化、系列化机械零件，称之为常用件。（ ）
错
1. 在进行圆弧连接时，必须先求出连接弧与被连接线段的切点（即连接点），再求出连接弧的圆心，最后用圆规画出连接弧。（ ）
错
2. 为了使组合体的尺寸标注愈加清楚，最佳将更多的尺寸标注在主视图上。（ ）
错
4. 机件从前向后投影，所得到的视图称为主视图，它反应机件的重要形状特性。（ ）
对
5. 对于外形尤其简单、且具备对称平面的机件，为了突出体现其内部结构，常采取全剖视图而不用半剖视图。（ ）
对
6. 用不平行于任何基本投影面（但需垂直于某个基本投影面）的单一剖切平面剖切机件所得的剖视图称为斜剖视图。（ ）
对
7. 装配图中的技术要求，一般包括装配要求、检查要求、使用要求、其他要求等方面。（ ）
对
8. 尺寸数字、尺寸线、尺寸界限都必须用细实线绘制，箭头须为细长型实心箭头。（ ）
对
9. 位于直线上的一点，其分割直线段长度之比，在投影后比值保持不变。（ ）
错
10.如下图所示的三视图中，左视图中有错误。（ ）
错
1. 在使用换面法时，新投影面必须平行于一个固定不动的投影面。（ ）
错
2. 读图的基本要领之一，就是“搞清每个视图所有线条和线框的含义”。（ ）
对
3. 在绘制下面的图形时，在所有的圆或圆弧中，应当先画直径为Ф5的圆，最后再画半径为R10的圆弧。（ ）
错
4. 如下图所示，其所体现形体的三面投影是完全正确的。（ ）
对
5. 如下图所示，其所体现形体的三面投影是完全正确的。 （ ）
对
6. 用剖切平面把机件完全剖开所得的剖视图，称为全剖视图。（ ）
对
7. 紧定螺钉用来固定两个零件的相对位置，预防它们之间产生相对运动。（ ）
对
8. 齿轮的传动比，等于积极齿轮转速n1与从动齿轮转速n2之比，也等于它们的齿数之比。（ ）
错
9. 在下面的三面投影图中，被截切圆柱的三面投影都是正确的。（ ）
错
10.标注尺寸的合理性，是指标注的尺寸既能满足零件的设计（性能）要求，又能符合零件的加工工艺要求（便于加工和检测）；当所标注的尺寸不能同时满足上述要求时，应当首先满足其加工工艺要求。（ ）
错
3. 当机件内外结构都比较复杂，且具备对称平面时，在垂直于该对称平面的投影面上能够对称平面为界，二分之一画成视图，另二分之一画成剖视图，这么所得到的剖视图称为半剖视图。（ ）
对
4. 局部剖视图的剖切范围可大可小，可视机件的详细结构形状而定。但在同一视图中，局部剖视图的数量不宜过多，以免使图形显得过于破碎。（ ）
对
5. 被大量使用的，且被常常使用的机械零件，称之为常用件。（ ）
错
6. 双头螺柱的有效长度L由设计人员依照计算确定；而双头螺柱的旋入端长度bm，由带螺孔的被连接件的材料决定。（ ）
对
7. 过一般位置平面上的一点，能够作一条投影面的平行线。（ ）
错
8. 用“同心圆法”绘制椭圆，将同心圆等分的份数越多，绘出的椭圆就越精准。（ ）
对
9. 如下图所示，三视图中所标注的尺寸是正确的，但有多出尺寸且不够清楚。（ ）
错
10.所谓互换性，是指在一批加工完成的相同规格的零件中任取一件，不经任何修配就能与其相配的零部件装配成符合要求的产品性质。（ ）
对
1. 将一般位置直线变换为投影面的平行线，新投影轴必须平行于该直线的一个投影。（ ）
对
2. 组合体三视图包括正视图、俯视图和侧视图，简称三视图。（ ）
错
3. 组合体的尺寸标注，只需标注各部分形体的定形尺寸和定位尺寸。（ ）
错
4. 为了使组合体的尺寸标注愈加清楚，最佳将更多的尺寸标注在主视图上。（ ）
错
5. 正等轴测图上三个轴间角均为120°，三个轴向变形系数都是0.8。（ ）
对
6. 在绘图时，对于小而简单的物体一般选用放大百分比，对大而复杂的物体一般选用是缩小百分比。（ ）
对
7. 零件的工艺基准，是为确保零件的工艺性，在加工过程中，用于装夹定位、测量、检查零件已加工表面所选定的某些几何要素。（ ）
对
8. 如下图所示，被截切圆锥的三面投影是完全正确的。（ ）
对
9. 如下图所示，三视图中所标注的尺寸是正确的，但有多出尺寸且不够清楚。（ ）
错
10.在使用全剖视图、半剖视图和局部剖视图时，只能用平面剖开机件，且只能剖切一次。（ ）
错
1. 机械图样中，标题栏的规格样式目前尚没有国家统一标准。（ ）
错
2. 在绘制机械图样时，一般应先打底稿，后加深加粗；加深加粗时，一般应先加深加粗比较重要的粗线，最后再加深加粗细线。（ ）
错
3. 任何复杂的组合体，都可看作是由若干个基本体通过叠加或挖切而形成的。（ ）
错
5. 如下图所示的三视图中，左视图中有错误。（ ）
对
6. 斜视图一般需要标注。当不致于引起误解时，也能够省略标注。（ ）
错
7. 重叠断面图画在视图之内，其轮廓线用粗实线绘制。（ ）
错
8. 滚动轴承的基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，它由轴承类型代号、尺寸系列代号和内径代号组成。（ ）
对
9. 使用形体分析法读图，概括为口诀就是：分线框、对投影，分线面、定位置，综合起来想形体。（ ）
错
10.在使用全剖视图、半剖视图和局部剖视图时，只能用平面剖开机件，且只能剖切一次。（ ）
错

二、多项选择题
1. 一个完整的尺寸一般应包括。（ ）
A、尺寸数字
B、尺寸线
C、尺寸界限
D、尺寸终端
3. 组合体尺寸标注的基本要求是：（ ）
A、正确
B、合理
D、完整
E、清楚
4. 如下图所示。如把最左侧的图形作为俯视图，欲为它选配一个适宜的主视图，则能作为主视图的有：（ ）
A、B、E、
5. 如下图所示，各视图中所采取的体现措施有：（ ）
A、局部放大图
B、移出断面图
C、局部视图
E、局部剖视图
2. 读图基本要领包括：（ ）
A、先从主视图入手，三个视图联系起来看
B、善于构思组合体的形状
C、搞清视图中各线条和线框的含义
E、将想象中的形体与给定视图重复对照
4. 常见的螺纹牙型有：（ ）
A、梯形
B、三角形
D、矩形
2. 如下图所示，导致该机件体现措施错误的原因是：（ ）
A、出现了不完整要素
D、画出了剖切平面转折处的分界限

1. 假如只给出一个圆，它也许是下面某一物体的一个投影。（ ACE）
A、圆球
B、圆柱孔
C、圆锥
D、圆环
E、圆柱
2. 视图中的一个封闭线框，它也许代表的是。（ACD ）
A、若干相切表面的投影
B、一条线的投影
C、一个孔的投影
D、一个平面或一个曲面的投影
E、都有也许
3. 与一个正垂面垂直的直线，有也许是：（ CD）
A、一般位置直线
B、正平线
C、侧平先
D、正垂线
E、铅垂线
4. 下面有关螺纹画法的正确描述有：（ACE ）
A、外螺纹的牙顶用粗实线绘制
B、内螺纹的牙顶用细实线绘制
C、螺纹的终止线用粗实线绘制
D、不可见的螺纹所有用细虚线绘制
E、螺纹的牙底用细实线绘制
5. 对于圆柱螺旋压缩弹簧的要求画法，下面论述正确的是：（ABCDE ）
A、弹簧分左旋和右旋两种。在图样上，螺旋弹簧均可画成右旋；对于左旋弹簧，无论画成左旋还是右旋，一律加注“左”字
B、在平行于弹簧轴线的投影面的视图中，各圈的轮廓线应画成直线
C、有效圈数在四圈以上的螺旋弹簧，可只画出两端的1~2圈（支承圈除外），中间各圈可省略不画。当中间部分不画时，可适当缩短图形的长度
D、在装配图中，弹簧被挡住的结构一般不画，可见部分从弹簧的外轮廓线或簧丝断面中心线画起
E、当弹簧被剖切时，簧丝断面直径在图形上等于或小于2mm时，断面能够涂黑，小于1mm时，可采取示意画法
6. 有关螺栓连接的装配画法，下面描述正确的有：（BCE ）
A、相邻两零件之间能对齐的表面需画一条轮廓线，不能对齐的表面需画两条轮廓线
B、剖切平面通过实心零件或标准件的轴线时，这些零件均按不剖绘制，只画外形
C、相邻两零件的接触面只画一条轮廓线，不接触面需画两条轮廓线
D、相邻两零件的剖面线必须彼此平行、间隔相等，与水平线成±45°
E、相邻两零件的剖面线的方向应相反，或方向一致、间隔不一样，以示区分
7. 对于同一个金属零件，其剖面符号的画法是:（BC ）
A、剖面线彼此平行但间隔不等
B、剖面线彼此平行且间隔相等
C、与水平成±45o角的细实线
D、剖面线彼此方向一致但间隔相互错开
E、与水平成30o、45o或60o角的直线
8. 既有一直线AB，其侧面投影是：（E ）
A、aˊbˊ
B、ab
C、a1b1
D、AB
E、a〞b〞
9. 在标注尺寸时，尺寸界限应当从如下图形对象的端点引出：（CE ）
A、对称中心线
B、轴线
C、轮廓线
D、尺寸界限
E、圆心
10. 在为组合体选择主视图时，不应考虑的原因有：（ AD）
A、作图简便
B、以便看图
C、使各视图中尽也许少出现虚线
D、尽也许使主视图对称
E、使主视图反应组合体的形体特性
11与一个正垂面垂直的平面，有也许是：（D ）
A、水平面
B、正平面
C、侧平面
D、正垂面
E、铅垂面
12 各种标准件的要求标识都大体相同，一般都包括：（ ABCD）
A、国家标准代号
B、加工精度
C、零件名称
D、规格代号
E、生产批号
13. 读装配图时，一般需要了解的重要内容有：（ACE ）
A、了解机器或部件的详细的结构和形状
B、了解机器或部件的名称、功用和性能
C、了解机器或部件的装配关系和工作原理
D、了解机器或部件中所有零件的所有尺寸和所有技术要求
E、了解所有零、部件的名称、规格、数量、材料等
14. 下面有关标准圆柱齿轮参数的描述中，完全正确的描述有：（DE ）
A、分度圆直径=节圆直径=模数×齿数
B、齿顶圆直径=模数×齿数+2
C、齿厚=槽宽=0.5×齿距
D、压力角=20°
E、两啮合齿轮的中心距=0.5×两啮合齿轮分度圆直径的平均值
15. 为了作图准确起见，在求两回转体表面相贯线的投影时，一般需要求出相贯线上所有特殊点的投影。这些特殊点包括：（）
A、最高点和最低点
B、转向轮廓线上的点
C、重影点
D、最前点和最后点
E、交点
问题补充：16. 下面属于标准件的是：（ ABC）
A、销
B、螺纹紧固件
C、滚动轴承
D、齿轮
E、轴套
17. 下面属于螺纹连接件的是：（ CDE）
A、键
B、销
C、垫圈
D、双头螺柱
E、螺钉
18有关标准圆柱齿轮的画法中，下面论述正确的是:（ BC）
A、齿根圆用3/4细实线圆弧绘制
B、齿顶圆总是用粗线绘制
C、分度圆总是用细点画线绘制
D、齿根圆用虚线绘制
19. 在下面的几何公差项目符号中，下面属于形状公差项目符号的有：（A ）
A、-
B、//
C、p/
D、是个一横一竖的符号
E、O 是个圆圈的符号
20. 与一个水平线平行的平面，有也许是：（AE ）
A、水平面
B、正平面
C、侧平面
D、正垂面
E、铅垂面
21. 为了做到尺寸标注的合理性，在标注尺寸时一般需考虑的原因有：（A,B,D E）
A、是否以便画图和看图
B、各个尺寸的重要程度，即重要的尺寸必须直接注出
C、零件的加工措施和加工次序
D、是否便于测量
E、尺寸基准的选择
22. 用换面法求一个平面的实形，有也许需要几次变换。（B ）
A、0次
B、1次
C、2次
D、3次
E、4次
23. 局部剖视图是一个应用比较灵活的体现措施，常用于下列情况:（B,C,D）
A、体现支架类等比较复杂的零件
B、体现实心机件上的孔、槽、缺口等局部结构的内部形状
C、非对称机件，其内外结构形状需要在同一视图上体现时
D、虽然机件对称，但不宜采取半剖视图时
E、体现实心的轴类零件
24. 一般位置直线的投影特性包括:（A,,C, D）
A、三个投影都与三个投影轴倾斜
B、水平投影反应直线的实长
C、正面投影平行于X投影轴
D、三个投影都不反应直线的实长
E、三个投影都不反应α、β、γ
25. 常见的螺纹加工措施有：（ A,C,D）
A、车削
B、精磨
C、碾压
D、用丝锥攻丝
E、锻造

26. 在机械加工件中，常见的工艺结构有：（ A,D,E）
A、倒角
B、均匀壁厚
C、砂轮越程槽
D、过渡圆角
E、凸台和凹坑
27. 在局部剖视图中，有关波浪线的正确画法是：（B,DE ）
A、波浪线能够画在机件的轮廓线之外
B、波浪线必须是细曲线
C、波浪线能够与其他图线重叠
D、波浪线只能画在机件的实体部分
E、波浪线不能与其他图线重叠
28. 依照截平面与圆锥轴线的相对位置，可把单一平面与圆锥表面的截交线划分为若干种情况。详细是:（A ）
A、2种
B、3种
C、4种
D、5种
E、都不对
29. 使用换面法解题时，哪些说法是不正确的：（ A,B）
A、新投影轴必须平行于新投影面。
B、新投影面必须垂直于一个不变的投影面，二者组成一个新的两投影面体系。
C、新投影轴必须垂直于新投影面。
D、新投影面必须使空间几何元素相对于它处在特殊位置。
E、投影面H和投影面V必须交替更换。
30. 下面属于常用件的是：（A,B,C ）
A、螺栓
B、螺母
C、键和销
D、齿轮
E、弹簧
31. 用换面法求一个点到一个平面的距离，有也许需要几次变换。（C ）
A、4次
B、3次
C、2次
D、1次
E、0次
32. 螺纹的几何要素包括：（A,B,C,D,E ）
A、长度
B、公称直径
C、导程
D、线数
E、牙型
33. 假如只给出一个矩形，它也许是下面某一物体的一个投影。（ B,C,）
A、三棱柱
B、四棱柱
C、圆锥
D、圆柱
E、四棱锥
34. 读图基本要领包括：（A,C, ）
A、先从主视图入手，三个视图联系起来看
B、善于构思组合体的形状
C、搞清视图中各线条和线框的含义
D、分线框、定位置
E、将想象中的形体与给定视图重复对照
35. 假如想使两个回转曲面相交得到的相贯线是两个相交的椭圆，则必须满足的条件是（ D）
A、两个回转曲面的轴线相交
B、两个回转曲面都是二次回转曲面
C、两个回转曲面恰好公切于同一个球面
D、前面三个条件须同时满足
E、前面三个条件中只要满足一个即可
36. 局部视图的配备位置一般有：（B,D,E ）
A、按投影关系配备
B、机件被体现部分的附近
C、视图的中断处
D、主视图的一侧
E、其他适宜的位置
37. 在装配图中，需要标注的几类尺寸有：（ A,B,C,D）
A、规格及性能尺寸
B、外形尺寸
C、定位尺寸
D、安装尺寸
E、装配尺寸
38. 国家《机械制图》标准中要求的标准图幅规格大小有:（ E）
A、A0
B、A3
C、A2
D、A5
E、A6
39. 弹簧属于常用件，其特点是当外力除去后，它能立即恢复原状。因此，弹簧的作用一般用来:（B,E ）
A、测力
B、减振
C、伸缩
D、夹紧
E、储能
40. 在锻造机件中，常见的工艺结构有：（A,D,E ）
A、倒角和圆角
B、均匀壁厚
C、螺纹退刀槽
D、拔模斜度
E、凸台和凹坑
