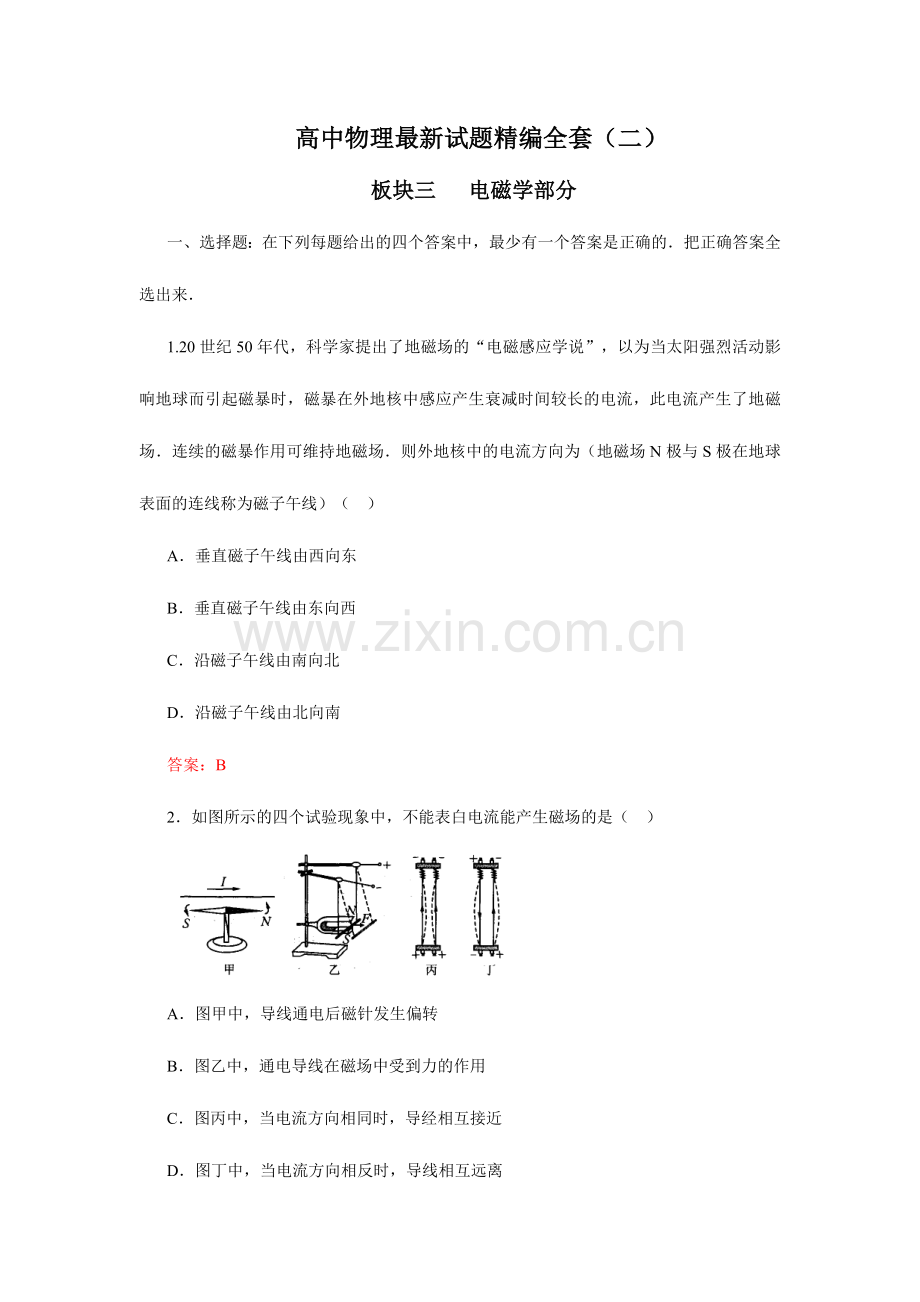

高中物理最新试题精编全套（二）
板块三 电磁学部分
一、选择题：在下列每题给出的四个答案中，最少有一个答案是正确的．把正确答案全选出来．
1.20世纪50年代，科学家提出了地磁场的“电磁感应学说”，以为当太阳强烈活动影响地球而引起磁暴时，磁暴在外地核中感应产生衰减时间较长的电流，此电流产生了地磁场．连续的磁暴作用可维持地磁场．则外地核中的电流方向为（地磁场N极与S极在地球表面的连线称为磁子午线）（ ）
A．垂直磁子午线由西向东
B．垂直磁子午线由东向西
C．沿磁子午线由南向北
D．沿磁子午线由北向南
答案：B
2．如图所示的四个试验现象中，不能表白电流能产生磁场的是（ ）

A．图甲中，导线通电后磁针发生偏转
B．图乙中，通电导线在磁场中受到力的作用
C．图丙中，当电流方向相同时，导经相互接近
D．图丁中，当电流方向相反时，导线相互远离
答案：B

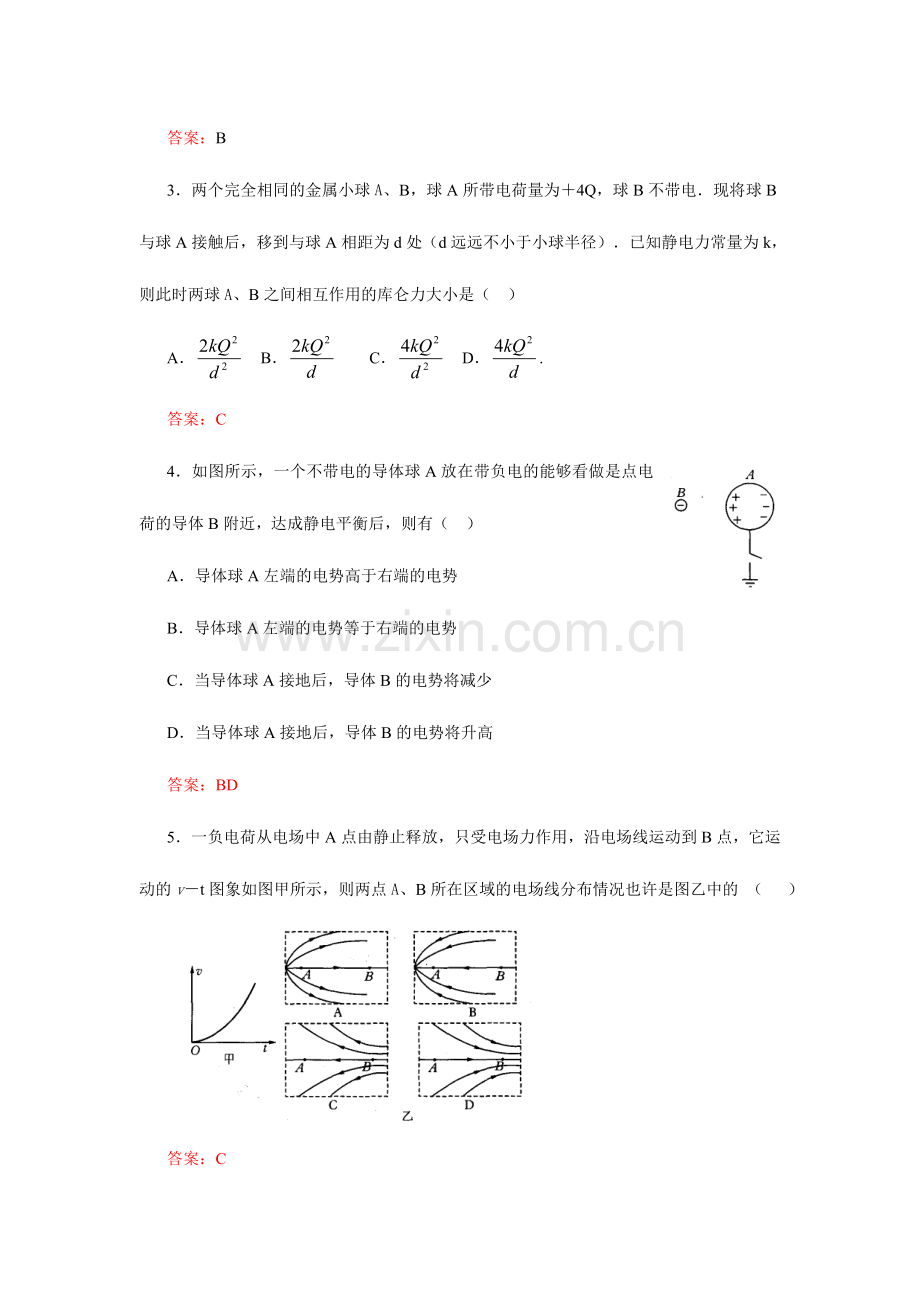

3．两个完全相同的金属小球A、B，球A所带电荷量为＋4Q，球B不带电．现将球B与球A接触后，移到与球A相距为d处（d远远不小于小球半径）．已知静电力常量为k，则此时两球A、B之间相互作用的库仑力大小是（ ）
A． B． C． D．.
答案：C
4．如图所示，一个不带电的导体球A放在带负电的能够看做是点电荷的导体B附近，达成静电平衡后，则有（ ）
A．导体球A左端的电势高于右端的电势
B．导体球A左端的电势等于右端的电势
C．当导体球A接地后，导体B的电势将减少
D．当导体球A接地后，导体B的电势将升高
答案：BD
5．一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的v－t图象如图甲所示，则两点A、B所在区域的电场线分布情况也许是图乙中的 （ ）

答案：C
6．如图所示，圆O在匀强电场中，场强方向与圆O所在平面平行，带正电的微粒以相同的初动能沿着各个方向从A点进入圆形区域中，只在电场力作用下运动，从圆周上不一样点离开圆形区域，其中从C点离开圆形区域的带电微粒的动能最大，图中O是圆心，AB是圆的直径，AC是与AB成角的弦，则匀强电场的方向为（ ）
A.沿AB方向 B.沿AC方向
C.沿BC方向 D.沿OC方向
答案：D
7．图中虚线是用试验措施描绘出的某一静电场中的一簇等势线，若不计重力的带电粒子从a点射入电场后恰能沿图中的实线运动，b点是其运动轨迹上的另一点，则下述判断正确的是（ ）
A．b点的电势一定高于a点
B．b点的场强一定不小于a点
C．带电粒子一定带正电
D．带电粒子在b点的速率一定小于在a点的速率
答案：D
8．如图(a）所示，AB是某电场中的一条电场线．若有一电子以某一初速度并且仅在电场力的作用下，沿AB由点A运动到点B，其速度图象如图(b)所示．下列有关A、B两点的电势和电场强度E大小的判断正确的是（ ）
A. B.
C. D.
答案：AC
9．如图所示，平行直线、、、、，分别表示电势为-4 V、-2 V、0、2 V、4 V的等势线，若AB=BC=CD= DE= 2 cm，且与直线MN成300角，则（ ）
A．该电场是匀强电场，场强方向垂直于，且左斜下
B．该电场是匀强电场，场强大小E=2 V/m
C．该电场是匀强电场，距C点距离为2 cm的所有点中，最高电势为4V，最低电势为-4V
D．该电场也许不是匀强电场，E=U/d不合用
答案：C
10．如图所示，长为L、倾角为的光滑绝缘斜面处在电场中，一带电量为＋q、质量为m的小球以初速度v0从斜面底端A点开始沿斜面上滑，当抵达斜面顶端B点时，速度仍为v0，则（ ）
A.A、B两点间的电压一定等于mgL sin/q
B.小球在B点的电势能一定不小于在A点的电势能
C.若电场是匀强电场，则该电场的电场强度的最大值一定为mg/ q
D.若该电场是斜面中点正上方某点的点电荷Q产生的，则Q一定是正电荷
答案：A
11．如图所示，三根通电长直导线P、Q、R相互平行且通过正三角形的三个顶点，三条导线中通入的电流大小相等，方向垂直纸面对里；通过直导线产生磁场的磁感应强度B=kI/r,I为通电导线的电流大小，r为距通电导线的垂直距离，k为常量；则通电导线R受到的磁场力的方向是（ ）
A．垂直R，指向y轴负方向
B．垂直R，指向y轴正方向
C．垂直R，指向x轴正方向
D．垂直R，指向x轴负方向
答案：A
12．如图所示，a、b是两个带有同种电荷的小球，用绝缘细线悬挂于同一点，两球静止时，它们距水平地面的高度相等，绳与竖直方向的夹角分别为、。若同时剪断两根细线，空气阻力不计，两球带电量不变，则（ ）
A．两球a、b同时落地
B．球a先落地
C．球a水平飞行的距离比b球大
D．两球a、b水平飞行的距离相等
答案：A
13．如图所示，弹簧上端固定，下端悬挂一根磁铁，磁铁正下方不远处的水平面上放一个质量为m，电阻为R的闭合线圈．将磁铁慢慢托起到弹簧恢复原长时放开，磁铁开始上下振动，线圈一直静止在水平面上，不计空气阻力，则如下说法正确的是（ ）
A．磁铁做简谐运动
B．磁铁最后能静止
C．在磁铁振动过程中线圈对水平面的压力有时不小于mg，有时小于mg
D．若线圈为超导线圈，磁铁最后也能静止
答案：BCD
14．二分之一径为r的带正电实心金属导体球，假如以无穷远点为电势的零点，那么在如图所示的4个图中，能正确表示导体球的电场强度随距离的变化和导体球的电势随距离的变化的是（图中横坐标d表示某点到球心的距离，纵坐标表示场强或电势的大小）（ ）
A．图甲表示场强大小随距离变化的关系，图乙表示电势大小随距离变化关系
B．图乙表示场强大小随距离变化的关系，图丙表示电势大小随距离变化关系
C．图丙表示场强大小随距离变化的关系，图丁表示电势大小随距离变化关系
D．图丁表示场强大小随距离变化的关系，图甲表示电势大小随距离变化关系

答案：B
15．真空中两根长直金属导线平行放置，其中只有一根导线中通有方向未知的恒定电流，一电子从P点射入两导线之间的区域，初速度方向在两导线所确定的平面内，如图所示，今用某种措施统计到电子运动轨迹的一部分如图中的曲线PQ所示，由此判断两导线的通电情况是（ ）
A. ab导线中通有从a到b方向的电流
B. ab导线中通有从b到a方向的电流
C. cd导线中通有从c到d方向的电流
D. cd导线中通有从d到c方向的电流
答案：C
16．如图所示，AB是一个接地的很大的薄金属板，其右侧P点有一带电量为Q的正电荷，N为金属板外表面上的一点，P到金属板的垂直距离=d,M为点P、N连线的中点，有关M、N两点的场强和电势，下列说法正确的是（ ）
A.M点的电势比N点电势高，M点的场强比N点场强大
B. M点的场强大小为4kQ/d2
C.N点的电势为零，场强不为零
D.N点的电势和场强都为零
答案：AC
17．如图所示，地面上某区域存在着竖直向下的匀强电场，一个质量为m的带负电的小球以水平方向的初速度v0由O点射入该区域，刚好通过竖直平面中的P点，已知连线OP与初速度方向的夹角为450，则此带电小球通过P点时的动能为（ ）
A. B. /2
C. 2 D.5/2
答案：D
18．如图所示，三个完全相同的绝缘金属小球a、b、c位于等边三角形的三个顶点上，球。在xOy坐标系原点O上，球a、c带正电，球b带负电，球a所带电荷量比球b所带电荷量少．有关球c受到球a、球b的静电力的合力方向，下列说法中正确的是（ ）
A．从原点指向第I象限
B．从原点指向第Ⅱ象限
C．从原点指向第Ⅲ象限
D．从原点指向第Ⅳ象限
答案：D
19．如图所示，两平行金属板水平放置，并接到电源上，一带电微粒P位于两板间处在静止状态，O1、O2分别为两个金属板的中点，现将两金属板在极短的时间内都分别绕垂直于O1、O2的轴在纸面内逆时针旋转一个角( <900)，则下列说法中正确的是（ ）
A．微粒P受到的电场力不变
B．两板间的电场强度变大
C．两板间的电场强度变小
D．两板间的电压变小
答案：B
20．空气中的负离子对人的健康极为有益．人工产生负离子的最常见措施是电晕放电法．如图所示，一排针状负极和环形正极之间加上直流高压电，电压达5 000 V左右，使空气发生电离，从而产生负氧离子排出，使空气清新化，针状负极与环形正极间距为5 mm，且视为匀强电场，电场强度为E，电场对负氧离子的作用力为F，则（ ）
A. E=103 N/C，F=1.6×10-16 N
B. E=106 N/C，F=1.6×10-16 N
C. E=103 N/C，F=1. 6×10-13N
D. E=106 N/C，F=1. 6×10-13 N
答案：D
21．如图所示，在重力加速度为g的空间，有一个带电量为＋Q的点电荷固定在O点，点B、C为以O为圆心，半径为R的竖直圆周上的两点，点A、B、O在同一竖直线上，=R，点O、C在同一水平线上．目前有一质量为m、电荷量为-q的有孔小球，沿光滑绝缘细杆AC从A点由静止开始滑下，滑至C点时速度大小为，下列说法正确的是（ ）
A．从点A到点C小球做匀加速运动
B．从点A到点C小球的机械能守恒
C．两点B、A间的电势差为mgR/2q
D．若从点A自由释放，则小球下落到B点时的速度大小为
答案：CD
22．如图所示，两个闭合圆形线圈A, B的圆心重叠，放在同一个水平面内，线圈B中通以如图所示的交变电流，设t=0时电流沿逆时针方向（图中箭头所示）．对于线圈A在t1～t2时间内的下列说法中正确的是（ ）
A．有顺时针方向的电流，且有扩张的趋势
B．有顺时针方向的电流，且有收缩的趋势
C．有逆时针方向的电流，且有扩张的趋势
D．有逆时针方向的电流，且有收缩的趋势
答案：D
23．如图所示，宽h=2 cm的有界匀强磁场的纵向范围足够大，磁感应强度的方向垂直纸面对内，既有一群正粒子从O点以相同的速率沿纸面不一样方向进入磁场，若粒子在磁场中做匀速圆周运动的轨道半径均为r=5 cm，则（ ）
A．右边界：-4 cm<y<4 cm有粒子射出
B．右边界：y>4 cm和y＜-4 cm有粒子射出
C．左边界：y>8 cm有粒子射出
D．左边界：0<y<8 cm有粒子射出
答案：AD
24．在光滑绝缘水平面上，一轻绳拉着一个带电小球绕竖直方向的轴O在匀强磁场中做逆时针方向的水平匀速圆周运动，磁场方向竖直向下，其俯视图如图所示．若小球运动到A点时，绳子忽然断开，有关小球在绳断开后也许的运动情况，如下说法正确的是（ ）
A．小球做顺时针方向的匀速圆周运动，半径不变
B．小球做顺时针方向的匀速圆周运动，周期一定不变
C．小球仍做逆时针方向的匀速圆周运动，速度增大
D．小球仍做逆时针方向的匀速圆周运动，但半径减小
答案：A
25．如图所示，绝缘细线拴住一带负电的小球，在方向竖直向下的匀强电场中的竖直平面内做圆周运动．则正确的说法是（ ）
A．当小球运动到最高点a时，细线的张力一定最小
B．当小球运动到最低点b时，小球的速度一定最大
C．小球也许做匀速圆周运动
D．小球不也许做匀速圆周运动
答案：C
26．如图所示，在竖直放置的光滑绝缘的半圆形细管的圆心O处放一点电荷，将质量为m、带电量为q的小球从圆弧管的水平直径端点A由静止释放，小球沿细管滑到最低点B时，对管壁恰好无压力，则放于圆心处的电荷在AB弧中点处的电场强度大小为（ ）
A. E=mg/q B. E=2mg/q
C. E=3mg/q D.不能确定
答案：C
27．如图所示，质量为m1、带有正电荷q的金属小球和质量为m2、不带电的小木球之间用绝缘细线相连后，置于竖直向上、场强为E、范围足够大的匀强电场中，两球恰能以速度v匀速竖直上升．当小木球运动到A点时细线忽然断开，小木球运动到B点时速度为零，则（ ）
A．小木球的速度为零时，金属小球的速度也为零
B．小木球的速度为零时，金属小球的速度大小为m2v/m1
C．两点A、B之间的电势差为Ev2 /(2g)
D．小木球从点A到点B的过程中，其动能的减少许等于两球重力势能的增加量
答案：C
28．质子和一价的钠离子分别垂直进入同一匀强磁场中做匀速圆周运动，假如它们做匀速圆周运动的半径恰好相等，阐明它们进入磁场时（ ）
A．速度相等 B．动量大小相等
C．动能相等 D．质量相等
答案：B
29．如图所示，水平放置的平行板电容器两极板间距为d，带负电的微粒质量为m、带电量为q，它从上极板的边缘以初速度v0射入，沿直线从下极板N的边缘射出，则（ ）
A．微粒的加速度不为零
B．微粒的电势能减少了mgd/q
C．两极板的电势差为mgd
D．M板的电势低于N板的电势
答案：C
30．如图所示，将平行板电容器两极板分别与电池正、负极相接，两板间一带电液滴恰好处在静止状态，现贴着下板插入一定厚度的金属板，则在插入过程中（ ）
A．电容器的带电量不变
B．电路将有顺时针方向的短暂电流
C．带电液滴仍将静止
D．带电液滴将向上做加速运动
答案：D
31．如图所示，有一带电粒子贴A板沿水平方向射入匀强电场，当偏转电压为U1时，带电粒子沿轨迹①从两板正中间飞出；当偏转电压为U2时，带电粒子沿轨迹②落到B板中间；设两次射入电场的水平速度相同，则电压U1 、U2之比为（ ）
A.1:8 B.1:4 C1:2 D.1:1
答案：A
32．如图所示电路中，自感系数较大的线圈L的直流电阻不计，下列操作中能使电容器C的A板带正电的是（ ）
A. S闭合的瞬间
B. S断开的瞬间
C. S闭合，电路稳定后
D. S闭合，向左移动变阻器触头
答案：B
33．平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd，两棒用细线系住，匀强磁场的方向如图甲所示．而磁感应强度B随时间t的变化图线如图乙所示，不计ab、cd间电流的相互作用，则细线中的张力（ ）
A．由0到t0时间内逐渐增大
B．由0到t0时间内逐渐减小
C．由0到t0时间内不变
D．由t0到t时间内逐渐增大
答案：B
34．超导现象是当今高科技的热点，当一块磁体接近超导体时，超导体会产生强大的电流并且对磁体有排斥作用，这种排斥作用能够使磁体悬浮在空中，磁悬浮列车利用的就是这种原理，那么超导体产生强大电流的原因是（ ）
A．超导体中磁通量很大
B．超导体中磁通量的变化率很大
C．超导体中电阻极小
D．超导体中电压很大
答案：C
35．手电筒的两节干电池已经用了较长时间，小灯泡只能发出薄弱的光，把电池取出，用电压表测电压，电压表示数接近3V，若把此电池作为一个电子钟的电源，电子钟能正常工作，下列说法正确的是（ ）
A．这台电子钟正常工作时的电流一定比手电筒里的小灯泡正常工作时的电流小
B．这台电子钟的额定电压一定比手电筒里的小灯泡额定电压小
C．这两节干电池的电压减小诸多
D．这两节干电池的内电阻减少诸多
答案：A
36．如图所示电路，闭合开关S，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障也许是（ ）
A．电流表坏了或未接好
B．从点a通过灯L1到点b的电路中有断路
C．灯L2的灯丝断或灯座未接通
D．电流表和灯L1、 L2都坏了
答案：B
37．许多精密仪器中常常采取如图所示的电路精准地调整某一电阻两端的电压，图中R1、 R2是两只滑动变阻器，通过它们能够对负载电阻R0（阻值约为500Ω）两端的电压进行粗调和微调，已知两滑动变阻器的最大电阻分别为200Ω和10Ω，那么，下面有关R1、 R2的说法中正确的是（ ）
A．如R1 =200Ω, R2 =10Ω，调整R1起粗调作用
B．如R1=10Ω, R2=200Ω，调整R1起微调作用
C．如R1=200Ω, R2=10Ω，调整R2起粗调作用
D．如R1=10Ω, R2=200Ω，调整R2起微调作用
答案：D
38．如图所示，灯泡A、B都能正常发光，日后因为电路中某个电阻发生断路，致使灯泡A比本来亮某些，则断路的电阻是（ ）
A. R1 B. R2
C. R3 D. R4

答案：B
39．如图甲、乙所示是电子技术中的常用电路，a,b是各部分电路的输入端，其中输入的交流高频成份用“～～”表示，交流低频成份用“～”表示，直流成份用“一”表示．（ ）
A．图甲中电阻R得到的是交流成份
B．图甲中电阻R得到的是直流成份
C．图乙中电阻R得到的是低频成份
D．图乙中电阻R得到的是高频成份
答案：AC
40．如图所示，在水平放置的平行板电容器之间，有一带电油滴P处在静止状态，若从某时刻起，油滴所带的电荷开始迟缓减小，为维持该油滴仍处在静止状态，可采取下列哪些措施（ ）
A．其他条件不变，使电容器两极板迟缓接近
B．其他条件不变，使电容器两极板迟缓远离
C．其他条件不变，将变阻器的滑片迟缓向左移动
D．其他条件不变，将变阻器的滑片迟缓向右移动
答案：AC
41．在研究微型电动机的性能时，应用如图所示的试验电路．当调整滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0. 50 A和2. 0 V．重新调整R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2. 0 A和24. 0 V．则这台电动机正常运转时输出功率为（ ）
A. 32 W B. 44 W C. 47 W D. 48 W
答案：A
42．如图所示，调整可变电阻R的阻值，使电压表V的示数增大，在这个过程中（ ）
A．通过电阻R1的电流增加，增加量一定不小于/ R1
B．电阻R2两端的电压减小，减少许一定等于
C．通过电阻R2的电流减小，但减少许一定小于/ R2
D．路端电压增加，增加量一定等于
答案：C
43．如图所示的电路中，已知电容C1=C2，电阻R1=R2，电源电动势为E，内阻不计，当开关S由闭合状态断开时，下列说法中正确的是（ ）
A．电容器C1的电量增多，电容器C2的电量减少
B．电容器C1的电量减少，电容器C2的电量增多
C．电容器C1、C2的电量都增多
D．电容器C1、C2的电量都减少
答案：C
44．某同学做电学试验，通过变化滑动变阻器电阻大小，观测到电压表和电流表的读数同时变大，则他所连接的电路也许是图中的（ ）

答案：C
45．如图所示，D是一只二极管，它的作用是只允许电流从a流向b，不允许电流从b流向a，平行板电容器AB内部原有电荷P处在静止状态，当两极板A和B的间距稍增大某些的瞬间（两极板仍平行），P的运动情况将是（ ）
A．仍静止不动 B．向下运动
C．向上运动 D．无法判断
答案：A
46．某同学在研究电容、电感对恒定电流与交变电流的影响时。采取了如图所示的电路，其中L1、L2是两个完全相同的灯泡，已知把开关置于3、4时，电路与交流电源相通，稳定后的两个灯泡发光亮度相同，则该同学在如下操作中能观测到的试验现象是（ ）
A．当开关置于1、2时，稳定后L1亮、L2不亮
B．当开关置于1、2时，稳定后L1 、L2两个灯泡均发光，但L1比L2亮
C．当开关从置于3、4这一稳定状态下忽然断开，则两灯泡同时立即熄灭
D．当开关置于3、4瞬间，L2立即发光，而L1亮度慢慢增大
答案：AD
47．如图所示是一火警报警器的部分电路示意图，其中R3为用半导体热敏材料制成的传感器．值班室的显示器为电路中的电流表，a、b之间接报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（ ）
A. I变大，U变大 B. I变大，U变小
C. I变小，U变小 D. I变小，U变大
答案：C
48．如图所示的电路中，理想变压器的两端共接有4只规格相同的灯泡，在开关S闭合的情况下，4只灯泡的亮度相同，若将开关S断开，灯泡都不会损坏，则（ ）
A．灯泡L1比S闭合时暗某些
B．灯泡L1比S闭合时亮某些
C．灯泡L2、L3的亮度不变
D．灯泡L2、L3比S闭合时亮某些
答案：AD
49．如图所示，理想变压器原、副线圈的匝数比为10 : 1,b是原线圈的中心接头，电压表V和电流表A均为理想电表，除滑动变阻器电阻R以外其他电阻均不计，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值体现式为(V)．下列说法中正确的是（ ）
A．当单刀双掷开关与a连接时，电压表的示数为22 V
B．时，点c、d间的电压瞬时值为110V
C．单刀双掷开关与a连接，滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小
D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小
答案：A
50．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻Rt=20 kΩ,R2 =10 kΩ,R3 =40 kΩ,R1为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压Uab ≤ 0时，电压判别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压Uab>0时，电压判别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（ ）
A. 10℃ B. 20℃ C. 35℃ D. 45℃
答案：C
51．如图所示电路，闭合开关时灯不亮，已经确定是灯泡断路或短路引起的，在不能拆开电路的情况下（开关可闭合，可断开），现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故障作出如下判断（如表所示）：

以上判断，正确的是（ ）
A．只有1、2对 B．只有3、4对
C．只有1、2、4对 D.全对
答案：C
52．如图所示，ef、gh为两水平放置相互平行的金属导轨,ab、cd为搁在导轨上的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下接近导轨时，有关两金属棒的运动情况的描述正确的是（ ）
A．假如下端是N极，两棒向外运动，假如下端是S极，两棒相向接近
B．假如下端是S极，两棒向外运动，假如下端是N极，两棒相向接近
C．无论下端是何极性，两棒均向外相互远离
D．无论下端是何极性，两棒均相互接近
答案：D
53．如图49所示，一带电粒子以水平速度v0 (v0 < E/B)先后进入方向相互垂直的匀强电场和匀强磁场区域，已知电场方向竖直向下，两个区域的宽度相同且紧邻在一起，在带电粒子穿过电场和磁场的过程中，（其所受重力忽视不计），电场和磁场对粒子所做的功为W1；若把电场和磁场正交重叠，如图50所示，粒子仍以初速度v0穿过重叠场区，在带电粒子穿过电场和磁场的过程中，电场和磁场对粒子所做的总功为W2，比较W1和W2，则（）
A．一定是W1> W2
B．一定是W1＝W2
C．一定是W1＜W2
D．也许是W1 < W2，也也许是W1 > W2
答案：A
54．我国北京正负电子对撞机的储存环是周长为240 cm的近似圆形轨道．当环中的电流为10 mA时（设电子的速度是3 ×107m/s)，则在整个环中运行的电子数目为（电子电量e=1. 60×10-19 C)（ ）
A.5×1010 B.5×1011 C.1×102 D.1×104
答案：B
55．一个带电小球从空中的a点运动到b点的过程中，重力做功3J，克服空气阻力做功0.5J，则下列说法正确的是（ ）
A．小球在a点的重力势能比在b点大3J
B．小球在a点的电势能比在b点小1J
C．小球在a点的动能比在b点小3.5 J
D．小球在a点的机械能比在b点大0.51
答案：AC
56．如图所示，竖直面内的虚线上方是一匀强磁场B,从虚线下方竖直上抛一正方形线圈，线圈越过虚线进入磁场，最后又落回到原处，运动过程中线圈平面保持在竖直面内，不计空气阻力，则（ ）
A．上升过程克服磁场力做的功不小于下降过程克服磁场力做的功
B．上升过程克服磁场力做的功等于下降过程克服磁场力做的功
C．上升过程克服重力做功的平均功率不小于下降过程中重力的平均功率
D．上升过程克服重力做功的平均功率等于下降过程中重力的平均功率
答案：AC
57．一质量为m的金属杆ab，以一定的初速度v0从一光滑平行金属导轨底端向上滑行，导轨平面与水平面成300角，两导轨上端用一电阻R相连，如图所示，磁场垂直斜面对上，导轨与杆的电阻不计，金属杆向上滑行到某一高度之后又返回到底端，则在此全过程中（ ）
A．向上滑行的时间不小于向下滑行的时间
B．电阻R上产生的热量向上滑行时不小于向下滑行时
C．通过电阻R的电量向上滑行时不小于向下滑行时
D．杆a、b受到的磁场力的冲量向上滑行时不小于向下滑行时
答案：B
58．质量为m、电量为e的电子的初速为零，经电压为U的加速电场加速后进入磁感强度为B的偏转磁场（磁场方面垂直纸面），其运动轨迹如图所示，则如下说法中正确的是（ ）
A．加速电场的场强方向向上
B．偏转磁场的磁场方向垂直纸面对里
C．电子经加速电场加速后，开始进入磁场时的动能
D．电子在磁场中所受的洛伦兹力的大小为
答案：CD
59．如图所示，两平行金属导轨固定在水平面上，匀强磁场方向垂直导轨平面对下，金属棒ab、cd与导轨组成闭合回路且都可沿导轨无摩擦滑动．两棒ab、cd的质量之比为2:1．用一沿导轨方向的恒力F水平向右拉棒cd，通过足够长时间以后（ ）
A．棒ab、棒cd都做匀速运动
B．棒ab上的电流方向是由b向a
C．棒cd所受安培力的大小等于2F/3
D．两棒间距离保持不变
答案：BC
60．如图所示，示波器的示波管能够视为加速电场与偏转电场的组合，若已知加速电压为U1，偏转电压为U2，偏转极板长为L，板间距为d，且电子被加速前的初速度可忽视，则有关示波器的灵敏度（即偏转电场中每单位偏转电压所引起的偏转量h/ U2）与加速电场、偏转电场的关系，下列说法中正确的是（ ）
A. L越大，灵敏度越高 B. d越大，灵敏度越高
C. U1越大，灵敏度越小 D．灵敏度与U2无关
答案：ACD
61．我国第21次南极科考队在南极观看到了漂亮的极光，极光是由来自太阳的高能量带电粒子流高速冲进高空稀薄大气层时，被地球磁场俘获，从而变化原有运动方向，向两极做螺旋运动，如图所示．这些高能粒子在运动过程中与大气分子或原子激烈碰撞或摩擦从而激发大气分子或原子，使其发出有一定特性的各种颜色的光．地磁场的存在，使多数宇宙粒子不能达成地面而向人烟稀少的两极偏移，为地球生命的诞生和维持提供了天然的屏障，科学家发觉并证明，向两极做螺旋运动的这些高能粒子的旋转半径是不停减小的，这重要与下列哪些原因有关（ ）
A．洛伦兹力对粒子做负功，使其动能减小
B．空气阻力做负功，使其动能减小
C．南北两极的磁感应强度增强
D．太阳对粒子的引力做负功
答案：BC
62．图57为某型号电热毯的电路图，将电热丝接在的电源上，电热毯被加热到一定温度后，因为P的作用使输入的正弦交流电仅有半个周期能够通过，即电压变为图58所示波形，从而进入保温状态，则此时交流电压表的读数是（ ）
A.156V B.110V C.78V D.55V
答案：C
63．传感器是把非电学量（如速度、温度、压力等）的变化转换成电学变化的一个元件，在自动控制中有着相称广泛的应用，如图所示是一个测量液面高度的电容式传感器的示意图，金属芯线与导电液体之间形成一个电容器，从电容大小的变化就能反应液面的升降情况．当测得电容值增大，能够确定h将（ ）
A．增大 B．减小 C．不变 D．无法判断
答案：A
64．物理试验中常用一个叫做“冲击电流计”的仪器测定通过电路的电量．如图所示，探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度．已知线圈的匝数为n，面积为S，线圈与冲击电流计组成的回路电阻为R．若将线圈放在被测匀强磁场中，开始线圈平面与磁场垂直，现把探测线圈翻转1800，冲击电流计测出通过线圈的电量为q，由上述数据可测出磁场的磁感应强度为（ ）
A. B. C. D.
答案：C
65．如图所示，在光滑水平面上的O点系一长为l的绝缘细线，线的另一端系一质量为m、电荷量为q的小球．当沿细线方向加上场强为E的匀强电场后，小球处在平衡状态．现给小球一垂直于细线方向的初速度v0，使小球在水平面上开始运动．若v0很小，则小球再次回到平衡位置所需的时间为（ ）
A. B. C. D.
答案：A
66．为了测量某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的流量计，该装置由绝缘材料制成，长、宽、高分别为a、b、c，左右两端开口，在垂直于上下底面方向加磁感应强度为B的匀强磁场，在前后两个内侧固定有金属板作为电极，污水布满管口从左向右流经该装置时，电压表将显示两个电极间的电压U．若用Q表示污水流量（单位时间内流出的污水体积），下列说法中正确的是（ ）
A．若污水中正离子较多，则前表面比后表面电势高
B．前表面的电势一定低于后表面的电势，与哪种离子多少无关
C．污水中离子浓度越高，电压表的示数将越大
D．污水流量Q与U成正比，与a、b无关
答案：BD
67．如图所示电路可将声音信号转化为电信号，该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a组成了一个电容器，a、b通过导线与恒定电源两极相接，若声源S做简谐运动，则（ ）
A. a板振动过程中，a、b板之间的电场强度不变
B. a板振动过程中，a、b板所带的电量不变
C.a板振动过程中，灵敏电流计中一直有方向不变的电流
D. a板向右的位移最大时，a、b板组成的电容器的电容最大
答案：D
68．如图甲所示，在2L≥x≥0的区域内存在着匀强磁场，磁场的方向垂直于xOy平面（纸面）向里，具备一定电阻的矩形线框abcd位于xOy平面内，线框的ab边与y轴重叠，bc边长为L．令线框从t=0的时刻起由静止开始沿x轴正方向做匀加速运动，则线框中的感应电流I(取逆时针方向的电流为正）随时间t的函数图象也许是图乙中的哪一个？（ ）

答案：D
69．在电能的输送过程中，若输送的电功率一定、输电线电阻一定期，对于在输电线上损失的电功率有如下四种判断，其中正确的是（ ）
A．损失的电功率与输送电线上电压降的平方成反比
B．损失的电功率与输送电压的平方成正比
C．损失的电功率与输送电线上电压降的平方成正比
D．损失的电功率与输送电压的平方成反比
答案：CD
70．如图所示为大型电子地磅电路图，电源电动势为E，内阻不计．不称物体时，滑片P在A端，滑动变阻器接入电路的有效电阻最大，电流较小；称重物时，在压力作用下使滑片P下滑，滑动变阻器有效电阻变小，电流变大，这么把电流对应的重量值刻在刻度盘上，就能够读出被称物体的重量值．若滑动变阻器上A、B间距离为L，最大阻值等于电阻阻值R0，已知两只弹簧的总弹力与形变量成正比，百分比系为k，所称重物的重量G与电流大小I的关系为（ ）
A.
B.
C.
D.
答案：A
二、填空题：把答案填在题中横线上．
1．一带电量为＋Q、质量为m的小球从倾角为的斜面上由静止下滑，斜面处在磁感应强度为B的匀强磁场中，如图所示，则小球在斜面上滑行的最大速度是 。

答案：

2．如图所示，直线A为电源a的路端电压与电流的关系图象；直线B为电源b的路端电压与电流的关系图象；直线C为一个电阻R的两端电压与电流关系的图象，将这个电阻R分别接到a、b两电源上，那么R接到a电源上时，电源的输出功率 （填“较大”、“较小”或“相等”),a电源的内阻 b电源的内阻（填：“不小于”、“等于”或“小于”）．

答案：较大、不小于
3.磁感应强度为B的匀强磁场中有一交流发电装置，如图所示，矩形线圈匝数为n，电阻为r,边长分别为l1和l2，绕转轴匀速旋转的角速度为，外接电阻为R，电压表为理想电压表，则从线圈平面与磁场方向平行开始计时，交变电流的瞬时值i= ，转过900的过程中R上产生的电热Q= .

答案：

4．在“测定金属的电阻率”的试验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测量金属丝的长度l=0. 810 m．金属丝的电阻大约为4Ω，先用伏安法测出金属丝的电阻，然后依照电阻定律计算出该金属材料的电阻率．
(1)从图中读出金属丝的直径为 mm.
(2)在用伏安法测定金属丝的电阻时，除被测电阻丝外，尚有如下供选择的试验器材：
A．直流电源：电动势约4.5 V，内阻很小；
B.电流表A1：量程0～0.6 A，内阻0. 125Ω;
C．电流表A2：量程0～3. 0 A，内阻0. 025Ω;
D．电压表V：量程0～3 V，内阻3 kΩ;
E.滑动变阻器R1：最大阻值10Ω；
F.滑动变阻器R2：最大阻值50Ω;
G．开关、导线等．
在可供选择的器材中，应当选用的电流表是 ，应当选用的滑动变阻器是 。
(3)依照所选的器材，在如图所示的方框中画出试验电路图．
(4)若依照伏安法测出电阻丝的电阻为Rx=4. 1Ω，则这种金属材料的电阻率为 Ω·m.（保存二位有效数字）
答案：(1)0.520±0.002 (2) A1 R1 (3）试验电路如图所示 (4)(1.1±0.1)×10-6

5．一个标有“12 V”字样，功率未知的灯泡，测得灯丝电阻R随灯泡两端电压变化的关系图线如图所示，利用这条图线计算：
(1)在正常发光情况下，灯泡的电功率P= W.
(2)假设灯丝电阻与其绝对温度成正比，室温有300 K，在正常发光情况下，灯丝的温度为 K.
(3)若一定值电阻与灯泡串联，接在20 V的电压上，灯泡能正常发光，则串联电阻的阻值为 Ω.
答案：(1)24 (2)1 800 (3)4
6．有一根细长而均匀的金属管线样品，横截面如图所示．此金属材料重约1～2 N，长约为30 cm，电阻约为10Ω．已知这种金属的电阻率为，密度为．因管内中空部分截面积形状不规则，无法直接测量，请设计一个试验方案，测量中空部分的截面积S0，既有如下器材可选：
A．毫米刻度尺
B．螺旋测微器
C．电流表（600 mA,1. 0Ω)
D．电流表（3 A,0. 1Ω)
E．电压表（3 V,6 kΩ)
F．滑动变阻器（2 kΩ,0. 5 A)
G．滑动变阻器（10 kΩ,2 A)
H．蓄电池（6 V,0.05Ω)
I．开关一个，带夹子的导线若千．
(1)除待测金属管线外，还应选用的器材有 （只填代号字母）．
(2)在图中画出你所设计方案的试验电路图，并把所选仪器连成实际测量电路．
(3)试验中要测量的物理量有： ，计算金属管线内部空间截面积S0的体现式为S0=
。

答案：(1)ABCEGHI (2）如图所示（3）横截面边长a、管线长度l、电压表示数U、电流表示数I

7．某同学用一个定值电阻R、两个开关、一个电压表和若干导线连成一个测量电源内阻的试验电路，如图所示，已知电压表的内阻远不小于电源的内电阻，其量程不小于电源电动势，表盘上刻度清楚，但数字不清，电源内阻约为几欧．
(1)在方框内画出试验电路图．
(2)试验中一直闭合开关
