小技巧及建模方法介绍.doc

小技巧和快速建模方法介绍（可穿插在整个教程当中）

1：关键字：拔模角度
拔模角度会因为错误而造成无法出模或者倒勾的情况。在做翻边时可以有意先将角度放大以确认拔模角度是否错误。

2：关键字：切割工具
有时候需要用一块（或多块）大面去切除很多与之相交面的情况发生。如果这是用Alisa去切除的话，就只能一块块面去选了。但我们有别的切除方法。将Alisa文件转换成igs(Alisa默认后缀为iges，将e字去除即可)。导进 CATIA（也可用他软件，本文只介绍CATIA一种）使用GSD模块，把大面全部群组起来（检查这几块的连续性，如果断开了请修复，不然会影响最终切除效果），使用命令cut一次切除多余小面（请注意虚面为即将被切除的面）。

4：关键字：CV控制
在一块有趋势的大面上，做几个弧度相同的小面。一个个点选弧度上的cv来调整弧度，会因要选择的点过多而造成不便。不过我们可以利用键盘功能来解决这种问题，首先输入一个拟订的size，然后只要选中要拉的cv按下键盘即可。键盘的↑和→键对应增量，而↓、←键对应减量。每按一次代表一个单位。

渐消失倒角的拆面

A

例如：
D

C
B

1、 A与B倒角，A与D倒角（倒角值一致）

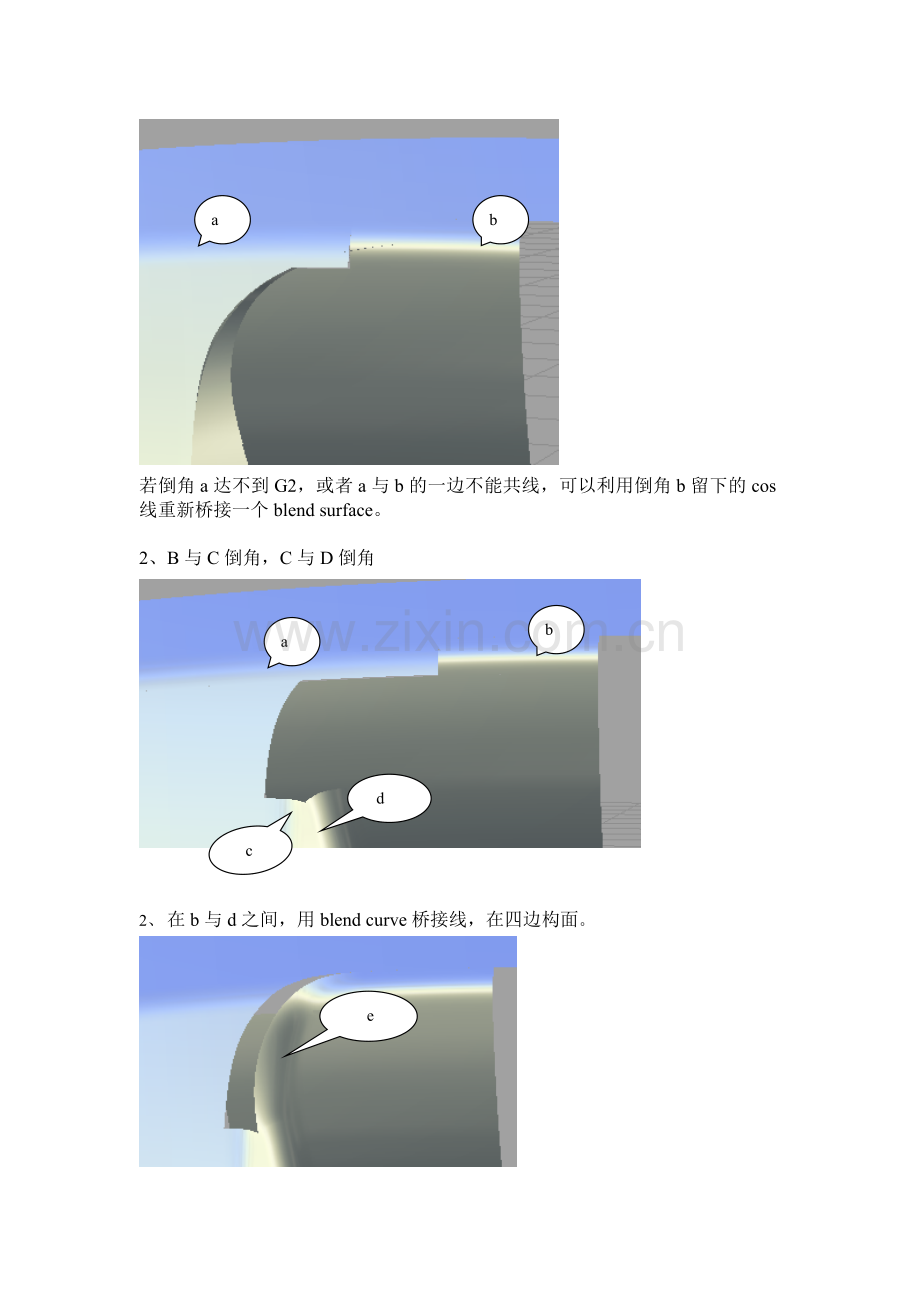

b
a

若倒角a达不到G2，或者a与b的一边不能共线，可以利用倒角b留下的cos线重新桥接一个blend surface。

2、B与C倒角，C与D倒角
b
a
d
c

2、 在b与d之间，用blend curve桥接线，在四边构面。
e

3、 c与b之间桥接,同步骤2
