水泥砼路面施工技术方案.doc

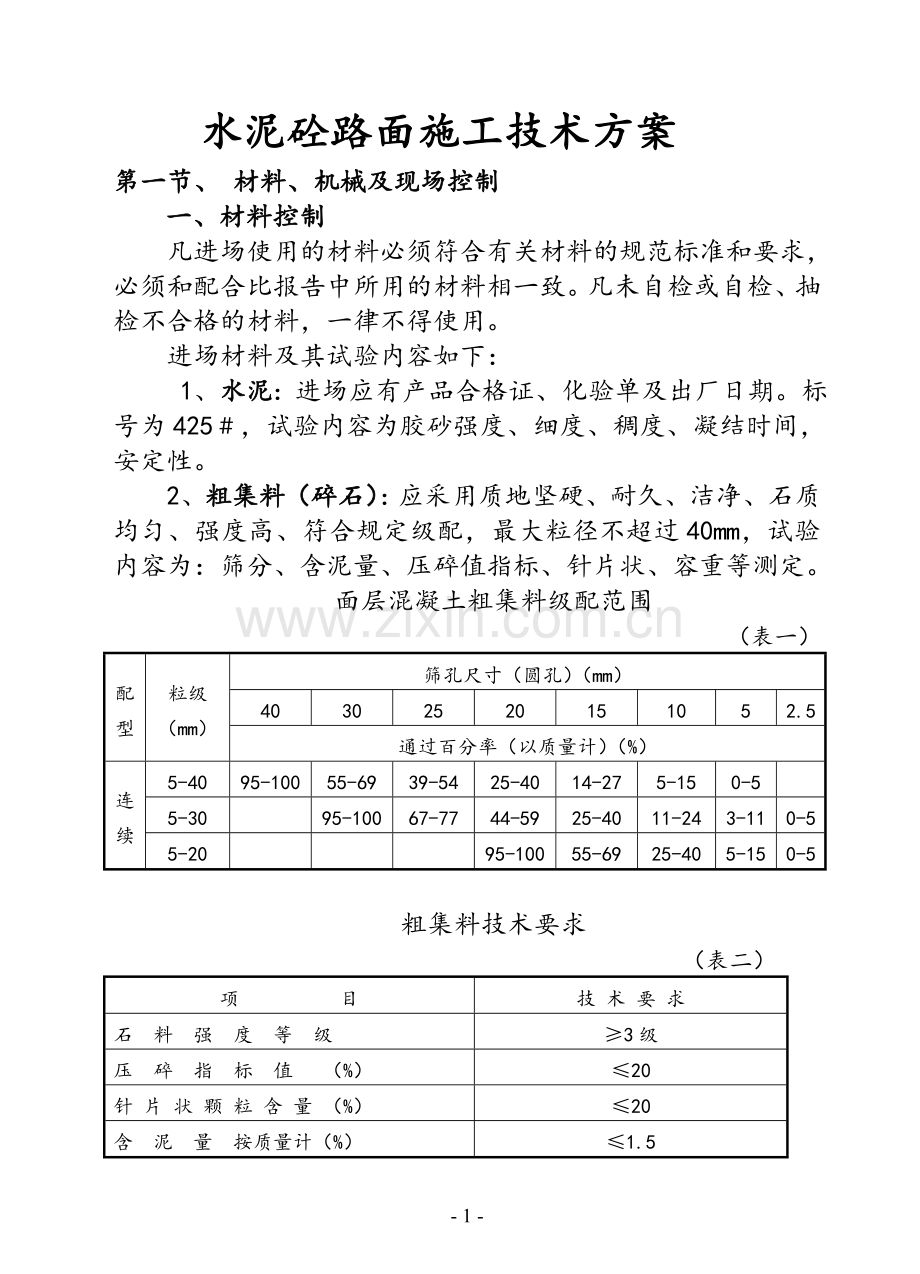

水泥砼路面施工技术方案
第一节、 材料、机械及现场控制
一、材料控制
凡进场使用的材料必须符合有关材料的规范标准和要求，必须和配合比报告中所用的材料相一致。凡未自检或自检、抽检不合格的材料，一律不得使用。
进场材料及其试验内容如下：
1、水泥：进场应有产品合格证、化验单及出厂日期。标号为425﹟，试验内容为胶砂强度、细度、稠度、凝结时间，安定性。
2、粗集料（碎石）：应采用质地坚硬、耐久、洁净、石质均匀、强度高、符合规定级配，最大粒径不超过40mm，试验内容为：筛分、含泥量、压碎值指标、针片状、容重等测定。
面层混凝土粗集料级配范围
（表一）
配型
粒级（mm）
筛孔尺寸（圆孔）（mm）
40
30
25
20
15
10
5
2.5
通过百分率（以质量计）（%）
连续
5-40
95-100
55-69
39-54
25-40
14-27
5-15
0-5

5-30

95-100
67-77
44-59
25-40
11-24
3-11
0-5
5-20

95-100
55-69
25-40
5-15
0-5

粗集料技术要求
（表二）
项 目
技 术 要 求
石 料 强 度 等 级
≥3级
压 碎 指 标 值 （%）
≤20
针 片 状 颗 粒 含 量 （%）
≤20
含 泥 量 按质量计（%）
≤1.5

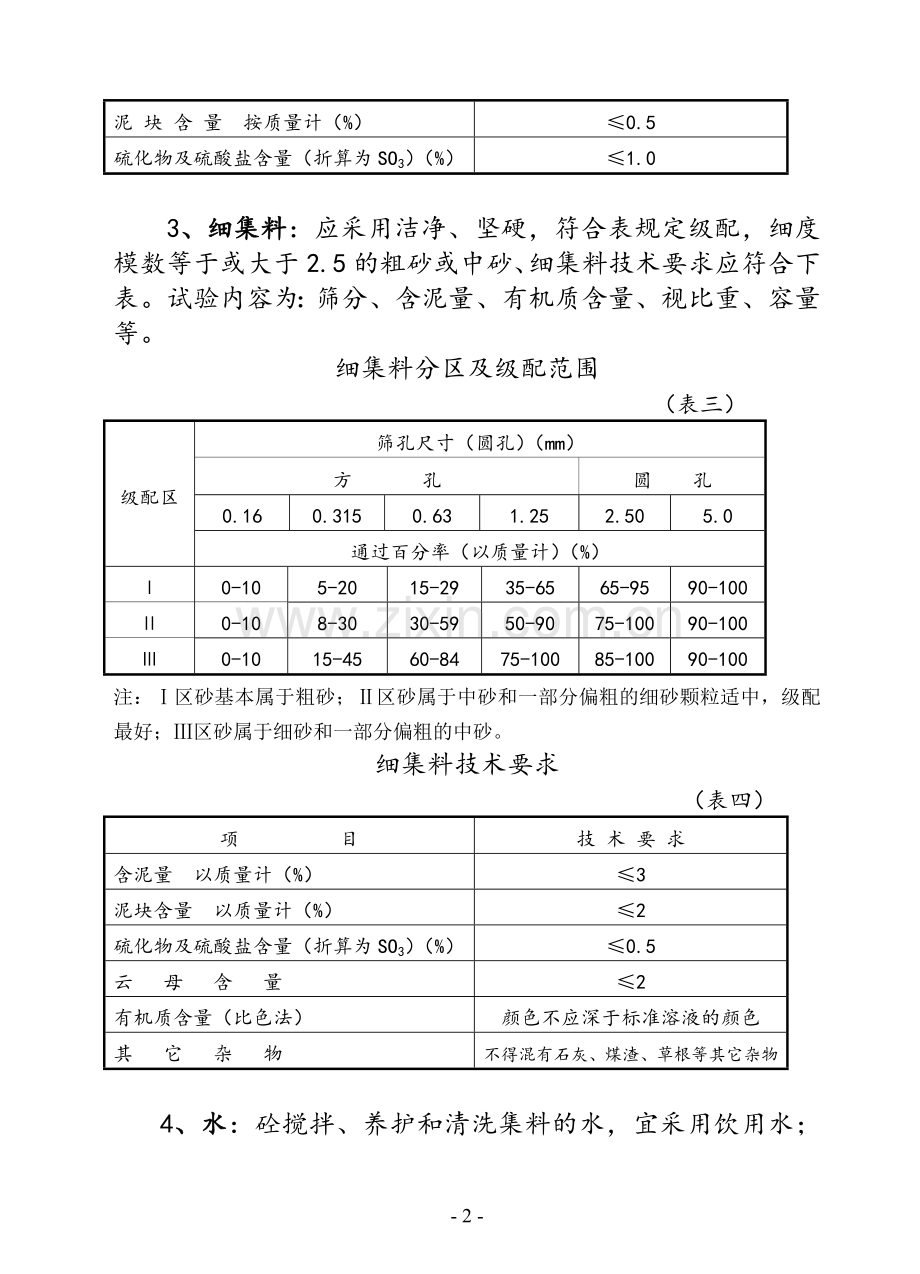

泥 块 含 量 按质量计（%）
≤0.5
硫化物及硫酸盐含量（折算为SO3）（%）
≤1.0

3、细集料：应采用洁净、坚硬，符合表规定级配，细度模数等于或大于2.5的粗砂或中砂、细集料技术要求应符合下表。试验内容为：筛分、含泥量、有机质含量、视比重、容量等。
细集料分区及级配范围
（表三）
级配区
筛孔尺寸（圆孔）（mm）
方 孔
圆 孔
0.16
0.315
0.63
1.25
2.50
5.0
通过百分率（以质量计）（%）
Ⅰ
0-10
5-20
15-29
35-65
65-95
90-100
Ⅱ
0-10
8-30
30-59
50-90
75-100
90-100
Ⅲ
0-10
15-45
60-84
75-100
85-100
90-100
注：Ⅰ区砂基本属于粗砂；Ⅱ区砂属于中砂和一部分偏粗的细砂颗粒适中，级配最好；Ⅲ区砂属于细砂和一部分偏粗的中砂。
细集料技术要求
（表四）
项 目
技 术 要 求
含泥量 以质量计（%）
≤3
泥块含量 以质量计（%）
≤2
硫化物及硫酸盐含量（折算为SO3）（%）
≤0.5
云 母 含 量
≤2
有机质含量（比色法）
颜色不应深于标准溶液的颜色
其 它 杂 物
不得混有石灰、煤渣、草根等其它杂物

4、水：砼搅拌、养护和清洗集料的水，宜采用饮用水；使用非饮用水时，需经过检验，其质量标准和检验方法应符合国家现行标准《混凝土拌和用水标准》JGJ63的规定。
二、做好施工机械的准备工作
1、必须配备齐全的施工机械与相应的配套机具，并有足够的配件，做好开工前的保养、调试和试机；并保证在施工期间一般不发生有碍施工进度和质量的故障。水泥砼路面面层施工采用混合料现场集中拌和。因而必须配备以下施工机具。
① 砼搅拌机总拌和量不小于350方；
② 机动翻斗车或相应的运输机械；
③ 功率不小于20KW的发电机组和功率不小于1.1KW的插入式振捣器；
④ 振动梁或三辊轴；
⑤ 收浆器具;
⑥ 压纹滚轴；
⑦ 锯缝机；
三、场地要求
材料场地必须硬化处理，各种材料须分开堆放，不得混堆。施工现场应井然有序，妥善布置，须竖牌子标上材料来源、规格、施工配合比及各施工工序负责人，做到文明施工，合理组织，责任落实到人。

第二节、必须进行完善的水泥混凝土配合比计算
确定施工配合比
根据每天实测粗、细集料的含水量，由设计配合比计算每立方米混凝土各组成材料实用数量，作为每天混凝土的施工配合比。
第三节、测量放样控制
施工单位应根据业主及设计要求布置临时控制点，并及时提供测量放样成果，填报测量放样报验单。监理组应及时组织人员进行复测，对承包人报验内容予确认。
质量保证体系工期、人员、机械设备安排情况，材料使用情况，资金使用计划，场地布置等，监理工程师将对其内容逐一核实、审查，签署初步意见；
第四节、混凝土路面施工质量控制
一、做好基层的检查与清理：
1、检查基层的高程是否符合设计高程.
2、表面杂物应清理干净。
二、铺筑试铺路段
水泥混凝土面层正式开工前，均应报总监代表批准后先试铺砼面层，长度不少于200米板块。通过试铺，检查与决定以下内容：
1、 砼混合料是否易于拌和、运输、捣实；
2、模板安装方法；
3、砼混合料的运输方法；
4、砼摊铺、捣实方法；
5、整平，光面工艺；
6、面板养护工艺；
7、横向缩缝锯切时间及锯切深度；
8、施工组织及管理体系、质保体系、人员组成、机械设备的配套与协调，检测设备等能否满足施工的要求。试铺面层施工，应严格按国家标准GBJ97-87《水泥混凝土路面施工及验收规范》规定操作。在试铺中，监理应检查施工工艺、技术措施是否符合要求；检查混合料配合比的准确性、抹平、做面的平整与均匀性；对出现的问题提出改进意见。试铺面层必须一次铺筑成功，使试铺面层为正式面层的组成部分。否则应予凿除，重铺。
试铺结束后，经检测混凝土面层各项技术指标均符合规定，施工单位应立即提出《试铺总结》，由驻地监理组审核，经总监代表批准后，即可作为申报正式开工的依据。
三、施工过程中需加强注意的问题
1、把好原材料质量关。面层混凝土用原材料，包括粗集料、细集料、水泥、水的质量必须符合相应技术标准，不合格的材料不准使用；
2、混凝土设计配合比应以设计抗压强度为依据，按正交试验法或经验公式法作配合比设计，并经试铺确定。设计配合比确定后，不应随意改变。混凝土抗压试件的制备和试验，应按JTJ053-94《公路工程水泥混凝土试验规程》进行。
3、必须严格管理混凝土的配料。每天和雨后均应测粗细集料的含水率，由此确定混凝土的生产配合比，按各拌和机的容量，分别填发配料通知单，交班组生产；粗集料、细集料、水泥、水、均应过磅或称量才能进入拌和机；每天开工前应检查磅称精度和拌和机自动加水装置的准确性。
4、必须采用钢模板。模板宽度应与面层厚度相同；模板安装应牢固，顶面应与面层设计标高一致，立模的平面位置，应符合设计要求。允许偏差：平面位置为不大于20mm，高程为不大于±15mm，相邻板高差为不大于3mm。模板间联结牢固，模板内侧应涂刷混凝土隔离剂或干净机油，以免拆模时粘结混凝土。拆模时不得损坏混凝土面层的边角和周围的混凝土。
5、混凝土混合料应均匀捣实，插入式振捣器和三辊轴配合使用，特别注意板边、板角的振捣工作，振捣器不应直接碰撞模板，防止改变其正确位置。
7、混凝土路面施工相应流程：布料——密排插入式振动器振实——拉杆安装——人工补料——三辊轴整平—精平饰面—砼初凝时压纹——24h后切缝。压纹和横缝平行。
8、应根据气温变化和大气湿度，合理掌握缩缝时间，过早锯缝将把石子带出，形成毛边；锯缝过迟，将引起断板。对于施工中出现断裂的板块，必须凿除。缩缝严禁用压缝法施工。
9、应准备必要长度的防雨大棚，使尚未硬化的水泥混凝土面层免遭雨淋。
10、每工作台班取样制备一组混凝土抗折试件，标准养护28天测定抗折强度。作为面层施工质量检验评定的依据。
11、水泥混凝土路面应采用覆盖养生，保湿养护不小于7天。
第五节、水泥混凝土路面面层验收资料整理
混凝土路面完工后,施工单位应提交全线检测结果、施工总结报告及全部原始记录等齐全资料，申请交工验收。

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。
开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“***”，希望大家能记住我，因为被别人记住是一件幸福的事！！
）查看更多与本文《高中生开学自我介绍》相关的文章。

精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】

精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】

- 10 -
