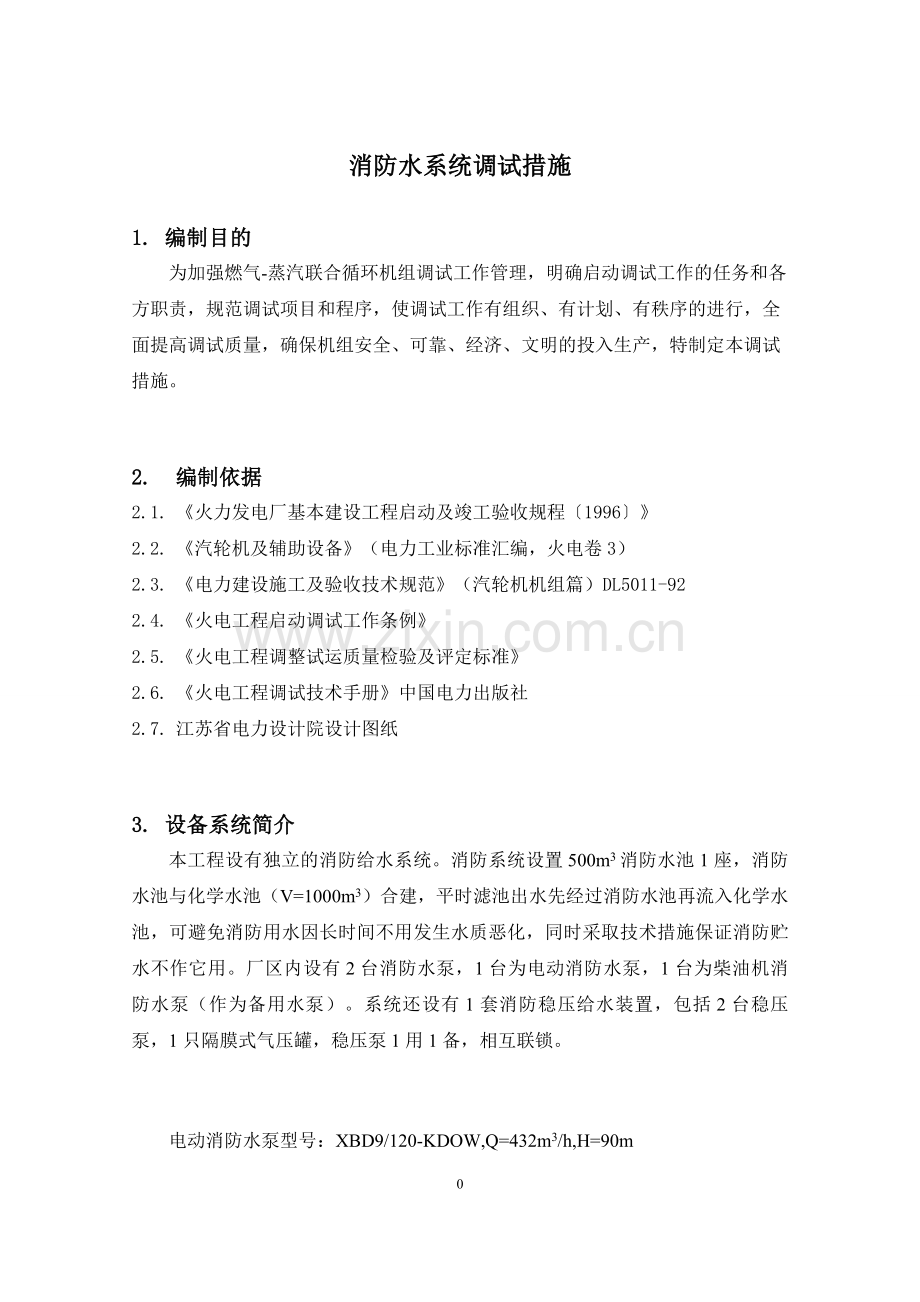

消防水系统调试措施
1. 编制目的
为加强燃气-蒸汽联合循环机组调试工作管理，明确启动调试工作的任务和各方职责，规范调试项目和程序，使调试工作有组织、有计划、有秩序的进行，全面提高调试质量，确保机组安全、可靠、经济、文明的投入生产，特制定本调试措施。

2. 编制依据
2.1. 《火力发电厂基本建设工程启动及竣工验收规程〔1996〕》
2.2. 《汽轮机及辅助设备》（电力工业标准汇编，火电卷3）
2.3. 《电力建设施工及验收技术规范》（汽轮机机组篇）DL5011-92
2.4. 《火电工程启动调试工作条例》
2.5. 《火电工程调整试运质量检验及评定标准》
2.6. 《火电工程调试技术手册》中国电力出版社
2.7. 江苏省电力设计院设计图纸

3. 设备系统简介
本工程设有独立的消防给水系统。消防系统设置500m3消防水池1座，消防水池与化学水池（V=1000m3）合建，平时滤池出水先经过消防水池再流入化学水池，可避免消防用水因长时间不用发生水质恶化，同时采取技术措施保证消防贮水不作它用。厂区内设有2台消防水泵，1台为电动消防水泵，1台为柴油机消防水泵（作为备用水泵）。系统还设有1套消防稳压给水装置，包括2台稳压泵，1只隔膜式气压罐，稳压泵1用1备，相互联锁。

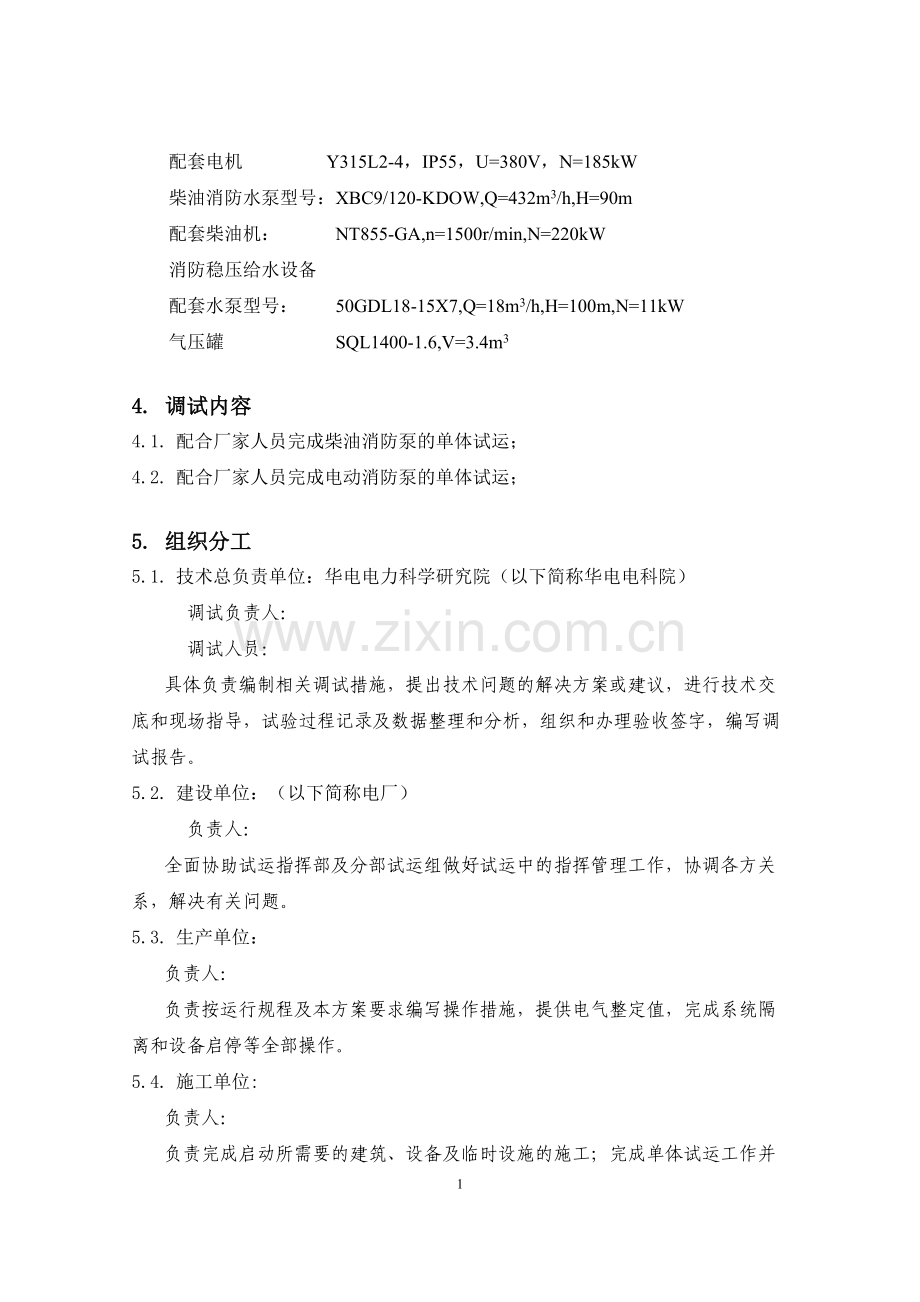

电动消防水泵型号：XBD9/120-KDOW,Q=432m3/h,H=90m
配套电机 Y315L2-4，IP55，U=380V，N=185kW
柴油消防水泵型号：XBC9/120-KDOW,Q=432m3/h,H=90m
配套柴油机： NT855-GA,n=1500r/min,N=220kW
消防稳压给水设备
配套水泵型号： 50GDL18-15X7,Q=18m3/h,H=100m,N=11kW
气压罐 SQL1400-1.6,V=3.4m3
4. 调试内容
4.1. 配合厂家人员完成柴油消防泵的单体试运；
4.2. 配合厂家人员完成电动消防泵的单体试运；
5. 组织分工
5.1. 技术总负责单位：华电电力科学研究院（以下简称华电电科院）
调试负责人：
调试人员：
具体负责编制相关调试措施，提出技术问题的解决方案或建议，进行技术交底和现场指导，试验过程记录及数据整理和分析，组织和办理验收签字，编写调试报告。
5.2. 建设单位：（以下简称电厂）
负责人：
全面协助试运指挥部及分部试运组做好试运中的指挥管理工作，协调各方关系，解决有关问题。
5.3. 生产单位：
负责人：
负责按运行规程及本方案要求编写操作措施，提供电气整定值，完成系统隔离和设备启停等全部操作。
5.4. 施工单位:
负责人：
负责完成启动所需要的建筑、设备及临时设施的施工；完成单体试运工作并提交记录；负责消防、设备监护、停送电、消缺、检修、照明等工作；并做好试运设备与运行或施工设备的安全隔离措施。
5.5. 设备制造商：
负责人：
负责单体调试的技术监督和指导。
5.6. 监理单位：
负责人：
检查、督促本方案的实施，参加试运工作并验收签证，充分行使应有的监理、验收职责。

6. 调试应具备的条件
6.1. 试运前现场应具备的条件
6.1.1. 厂区内场地平整，道路畅通。
6.1.2. 试运范围内环境干净，现场的沟道及孔洞的盖板齐全，临时孔洞装好护栏或盖板，平台有正规的楼梯、通道、栏杆及其底部护板。
6.1.3. 排水系统及设施能正常使用。
6.1.4. 现场有足够的正式照明，事故照明系统完整可靠并处于备用状态。
6.1.5. 设备及系统按要求安装完毕，经校验合格，记录齐全。
6.1.6. 具有可靠的操作和动力电源及压缩空气气源。
6.1.7. 各种阀件传动检查合格，已编号、挂牌并处于备用状态。
6.2. 试运前设备应具备的条件
6.2.1. 根据流程图和安装图检查以保证管路和消防水泵在整个布局中安装正确。
6.2.2. 各仪表、水位计安装正确；转动机械加好符合要求的润滑油脂。
6.2.3. 参加试运的各设备已进行必要的清理和冲洗；设备及表计清理擦拭干净并标注名称。
6.2.4. 电气部分安装完毕，其回路及电机绝缘合格；电机空载试运完毕（拆掉联轴器上的柱销，点动电机，观察电机转向与泵规定转向是否一致），转向正确。
6.2.5. 调试仪器设备及工器具
序号
名称
数量
提供单位
1
振动表
1个
华电电科院
2
测温仪
1个
华电电科院
3
对讲机
1对
华电电科院
4
听棒
1个
生产准备
5
阀门钩
1个
生产准备

7. 调试步骤和程序
7.1. 消火栓灭火系统泵组试运
7.1.1. 检查消火栓灭火系统设备已按正常运行要求回装完毕，各压力表、温度计、安装完毕，各种阀门安装完毕，热控完成接线检查工作。
7.1.2. 检查厂区消防水管道安装完毕，各个消火栓已经与母管接通。在试运过程中可临时将一消火栓打开，接软管与消防水池联通，作为消防水泵试运时的循环管道。（消防泵出水管上设有回水管）
7.1.3. 消火栓灭火系统柴油泵试运
（1）确认联轴器已对中。确认柴油发动机燃油已加好、蓄电池已充足电、水冷系统正常，各阀门已打开。
（2）用手盘动联轴节，确认轴的转动平滑而没有异常现象。
（3）用钥匙打开控制器电源开关，各指示仪表的读数应正常。
（4）控制器置手动位置，启动柴油发动机，检查运转是否正常，然后停机。
（5）控制器置自动位置，给控制器自动启动信号，柴油发动机应在15s内自动启动运转；如果连续三次起动失败，立即发出声光报警信号至远方消防泵监测系统，提醒运行人员立即赶赴就地手动起动。
（6）如果消防泵的流量扬程与要求不符，可适当调整油门，增加或降低柴油发动机转速。
（7）当给控制器自动停止信号，柴油发动机应延时停机。
7.1.4. 消火栓灭火系统电动泵组试运
（1）用手盘动联轴节，确认轴的转动平滑而没有异常现象。
（2）关闭出水闸阀，向泵体内注水，要保证泵内充满水，不能窝存空气。
（3）开启电动消防泵，通过调整泵出口门开度使出口压力至要求值。
（4）检查泵运行正常，无异音，振动正常。
7.1.5. 消火栓灭火系统泵组试运期间，检查厂区内消防水管道各处有无泄露情况，并注意监视消防水池水位高度，防止泵组干运转。
7.1.6. 在泵组试运期间，可根据现场情况决定是否对消防水管道进行外排清洗。

7.2. 消火栓灭火系统的投运
7.2.1. 消火栓灭火系统泵组试运合格后，根据现场需要即可将消防栓灭火系统投入24小时运行状态。
7.2.2. 首先启动电动消防泵，为管道系统注水。消防管网内压力达到0.88MPa后停消防泵。
7.2.3. 将稳压泵投入自动位，由其控制管网内消防水压力。为了减少稳压泵的启停次数，在系统内设有一台气压给水罐。稳压泵由气压给水罐上的压力控制器自动控制。当管网水压降到0.80MPa时，稳压泵自动运行；当压力升至0.88MPa并维持1min后，稳压泵自动停止。
7.2.4. 当系统投入消防时，管网的压力降至0.75MPa，消火栓消防泵自动投入运行，同时稳压泵自动停止运行。
7.2.5. 当电动消防泵在规定的时间内未能启动，或消防给水管网压力继续下降至0.70MPa时，控制系统通过备用柴油机消防泵配套控制箱启动备用柴油机消防泵，备用柴油机消防泵正常运行后，电动消防泵停止运行。消防结束，消防泵人工停止运行。
7.2.6. 回水管设泄压阀，管网压力达1.00MPa时，泄压阀自动打开，以防止消防水系统水压过高。

8. 安全注意事项
发现有下列情况之一时应停泵检查：
8.1 电流波动大或电流超过额定值；
8.2 水泵或电机振动过大，或有金属撞击声；
8.3 水管或法兰连接处胀开；
8.4 发生人身事故；
8.5 水泵轴承温度或电机温度超过极限值；
8.6 柴油发动机出现漏油情况。

附表1
工程项目名称：
试验项目： 消防水系统调试 试验序号：
阀门井
阀门状态（开/关）
备注
FMJ1

FMJ2

FMJ3

FMJ4

FMJ5

FMJ6

FMJ7

FMJ8

FMJ9

FMJ10

记录人员：__________ 负责人：___________ 日期：_______年____月____日
附表2：
工程项目名称：
试验项目： 消防水系统调试 试验序号：
室外消火栓
是否可用
备注
SF1

SF2

SF3

SF4

SF5

SF6

SF7

SF8

SF9

SF10

SF11

SF12

SF13

SF14

记录人员：__________ 负责人：___________ 日期：_______年____月____日
附表3
工程项目名称：
试验项目： 消防水系统调试 试验序号：

电动消防水泵
柴油消防水泵
稳压泵
机组负荷（MW）

水泵转速（r/min）

水泵电流（A）

水泵压力(MPa)

水泵流量(t/h)

水泵进口温度℃

水泵出口温度℃

电机风温℃

轴承温度℃

驱动端振动
（μm）
┴

—

⊙

非驱动端振动
（μm）
┴

—

⊙

记录人员：__________ 负责人：___________ 日期：_______年____月____日
