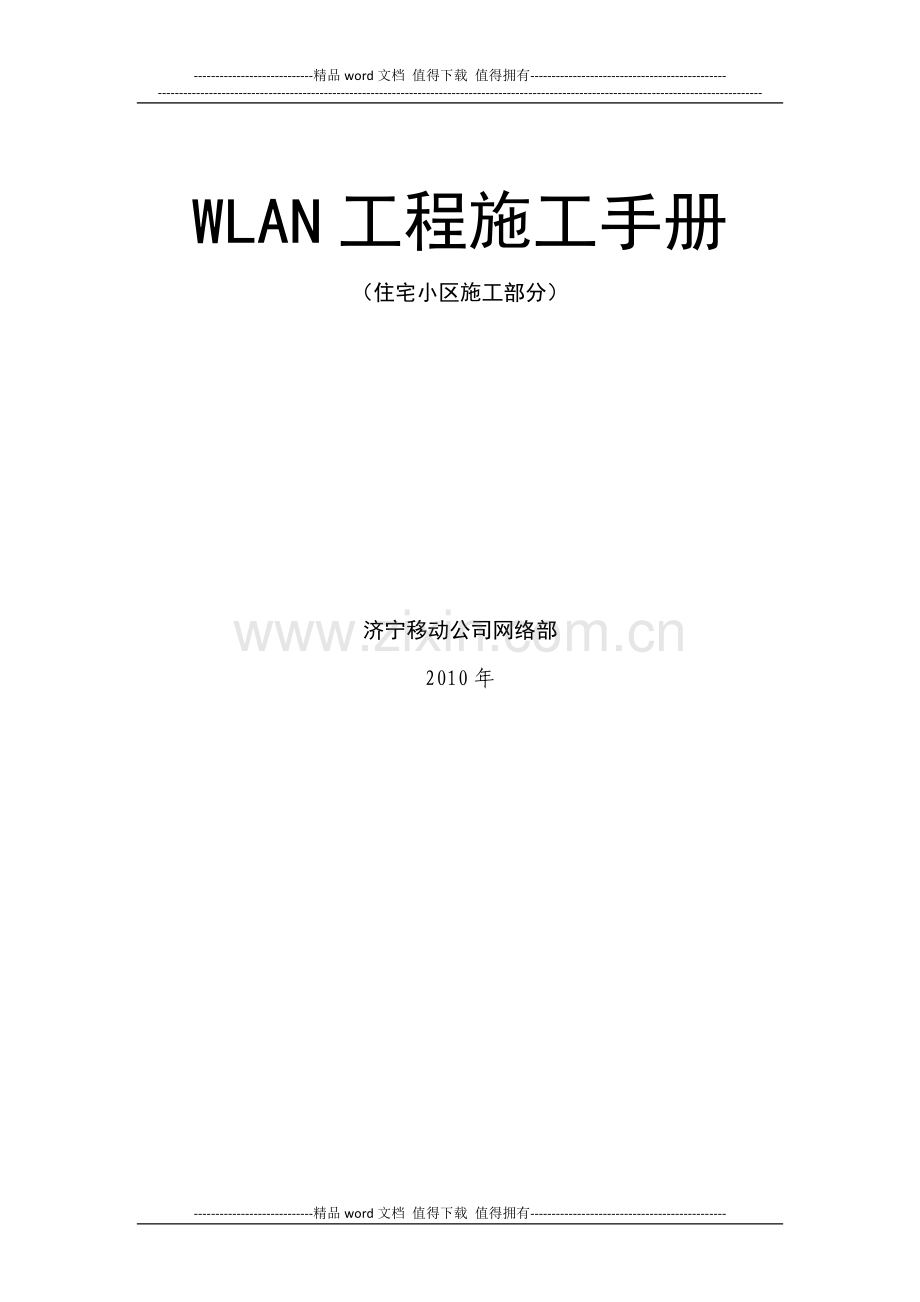

WLAN工程施工手册
（住宅小区施工部分）

济宁移动公司网络部
2010年前 言
为保质保量完成WLAN网络建设，特别是住宅小区室外WLAN网络建设，在全省尚无专门针对住宅小区WLAN建设规范的情况下，济宁移动公司特编制本WLAN施工手册，从方案设计开始，对WLAN系统施工、光缆施工工艺进行对标准化要求，同时对施工验收、考核进行规范要求，希望通过本手册规范施工各方面问题。请各项目联系人员、考核制度、流程要求及施工规范做出标准，请务必遵章施工；另请各施工单位在开工前请务必和所负责区域县分公司工程管理联系沟通。
本手册主要由网络部祝晨、网优中心黄海攀组织编制，网络部刘作鹏经理指导并最终定稿。

第一章 设计原则
本章内容根据省公司设计院WLAN规划设计原则，结合济宁小区实际情况，对WLAN规划设计原则进行明确，请各集成商在进行勘察设计时，遵照执行，确保覆盖效果。
1、小区室外覆盖主要采用新建WLAN覆盖系统的方式进行，对于原有GSM/TD分布系统的，与原系统进行合路建设。
2、在建设初期，按照单AP承载10－15个用户进行设计，中期需要对用户速率等参数进行调整。
3、每用户上网速率不低于500kbps、最高速率不高于2Mbps
4、小区室外覆盖主要采用2.4GHz室外大功率AP，若AP安装在室内也可采用室内AP。
5、由于2.4GHz频段信号衰减较大，实现室内深度覆盖难度较大。通过小区室外方式覆盖室内时，一般考虑只穿通一堵墙为宜。
6、由于信号考虑穿通一堵墙，需要考虑住宅小区最南、最北侧楼宇的南北覆盖。建议采用在周边其它楼宇相互对打、周边楼宇侧打或加装美化天线的方式解决。

第二章 住宅小区WLAN施工规范
本章结合济宁住宅小区实际情况，对小区WLAN施工进行规范，请各施工队伍、监理单位遵照执行，后期验收工作将主要根据本规范执行。
一、交换机（ONU）安装要求
1、交换机或ONU应安装在网络箱内，并做好固定，安装位置确保无强电、强磁和强腐蚀性设备的干扰。
2、网络箱应安装在不易触摸到的安全位置。交换机或ONU接地连接至网络箱接地处，电阻值不应大于5欧姆。
3、交换机安装前必须进行数据配置（已要求华为工程师提前进行数据配置，领料时必须领取贴有IP地址的交换机），交换机、ONU务必记录具体安装位置（具体到楼宇、单元、楼层），并在安装结束后1天内上报数据。
4、每台热点交换机均通过2芯光纤与周边基站内的汇聚交换机互联，每台ONU均通过1芯光纤与小区内（或周边的）光交箱内的分光器相连。
5、交换机调测联系华为工程师，ONU调测联系烽火工程师。

二、AP安装
1、住宅小区采用每个单元（以被覆盖楼宇单元为准）安装1个AP，2个天线（1南1北）的方式进行建设。
2、使用室内AP时，将AP安装在顶楼楼梯间处，固定高度不得低于2.8M。安装位置应便于工程施工和运行维护。
3、使用室外AP时，将AP牢固的安装在楼顶垂直墙面上，不得平放在楼顶。
4、安装AP时，要考虑交换机或ONU与AP之间70米的网线距离限制，超过70米的需要更换为光纤连接。
5、AP接地应使用不少于2.5mm的接地线，通过钢钉或膨胀螺丝固定在墙体上，严禁接在楼宇避雷带上。
6、AP安装时，务必记录AP的序列号、MAC地址信息，以及AP具体安装位置（具体到楼宇、单元、楼层）、对应连接的交换机或ONU端口、覆盖区域信息（具体到楼宇、单元）。
7、AP调测联系邦讯工程师。
三、天线安装
1、天线安装位置、型号必须符合工程设计要求，并检查天线工作频段与AP工作模式要求的频段相符。
2、室外天线的支撑件：天线的各类支撑件应结实牢固。铁杆要垂直，横担要水平，所有铁件都应做防锈、防氧化处理。
3、室外天线在楼顶安装时需要与外墙水平垂直或外露5厘米便于调整天线方向达到良好的覆盖效果。固定位置选择混凝土浇筑，注意不能破坏楼顶防水层避免渗水。支撑架需用膨胀螺丝或钢钉固定在楼体的突出部位，避免楼体自身遮挡。天线、支撑架均不得固定在避雷网上。
4、室外天线与馈线的接头应做密封防水处理。
5、下倾角度大致应控制在15～25度之间，根据楼间距进行调整，使天线垂直线正对被覆盖楼宇的中间楼层，确保覆盖效果。

四、馈线的布放
1、布放馈线时，电缆必须从外圈由缆盘的径向松开，逐步放出并保持松弛弧形，严禁从轴内乱抽馈线；馈线布放过程中应无扭曲、盘绞、打结，严禁打小圈、浪涌、死弯等现象发生；
2、馈线必须排列整齐，转弯圆滑，外皮无损伤；
3、馈线的转弯半径应符合产品的技术要求，1/2”馈线弯曲曲率不能小于下表规定。
线径
二次弯曲的半径
一次弯曲的半径
1/2"
210mm
70mm
4、馈线布放必须绑扎，绑扎后的馈线应排列紧密，外观整齐；加套PVC管的馈线水平固定点间距为1米，未加套PVC管的馈线水平走线每隔0.8m用固定卡具加固一次，或使用扎线进行捆扎。
5、垂直布放的馈线每隔1米必须进行捆扎、固定，防止因馈线自重过大拉坏馈线和接头；布放在楼体外侧，无法进行固定的，必须在楼顶进行固定。馈线施工遇阻力时应收回重放，严禁用猛力拉拽电缆；
6、馈线与电源电缆应分开布放，现场条件所限必须同走道布放时，应有适当的分离措施；
7、馈线与馈线头的组装应牢固，电气接触良好；
8、馈线连接正确，牢固可靠。室外连接部位必须经过严密的防水处理；
9、馈线的连接头处必须使用线码进行固定
10、馈线及网线通过在外墙打孔的方式与室外天线、其它单元的ONU连接。室外馈线、AP需要加套PVC管，馈线进出口的墙孔应用防水、阻燃的材料进行封堵。

五、网线布放
1、网线布放要求同馈线布放要求
2、RJ45水晶头压制做工需要满足设计、施工要求。
3、AP设备供电使用POE供电方式。使用热点交换机时，直接使用热点交换机的POE功能；使用ONU时，需要在网络箱内安装POE供电模块。
六、接头装配
馈线的端头处理应符合下列规定：
1、使用刀具割剥护套层、绝缘层时应用力适当，不能伤及编织屏蔽网和缆芯；
2、组装同轴电缆插头时，配件应齐全，位置正确，严格按照安装说明书装配牢固；
3、电缆施工时要注意接头的保护,不能进水、受潮,暴露在室外的接头必须用防水胶带进行防水处理（要求第一层为绝缘胶带、第二层为防水胶带、第三层为绝缘胶带，确保防水效果）；安装在室外的二功分防水要求同室外馈线接头。
七、标签要求
1、WLAN系统中的设备及线缆应贴有明显标签，方便以后的管理和维护。
2、标签粘贴在设备、器材正面可视的地方，设备、网线、POE供电模块、网线接头处都要贴上标签，标明设备名称、编号和线缆走向。
3、标签粘贴应牢固，标签质地结实，不易损坏。标签填写需要工整，易于识别。
第三章 WLAN小区光缆施工规范
本章对小区内光缆施工进行了规范，请各施工队伍、监理单位严格按照规范施工、监理。
一、老小区（可走明线）
1.部分小区原有墙壁吊线或可以走明线，此类小区主干及配线光缆可沿原吊线或新增吊线施工。
2.复挂光缆要求挂钩均匀，光缆下垂不得超过5CM；沿墙钉固光缆要求水平方向100CM一固定，垂直方向80CM一固定。
3.光缆走位要做到横平竖直，尽量减少做弯，做弯处光缆要平滑过渡，杜绝做直弯。
二、新建小区（不可走明线）
部分新建小区物业管理较严格，业主或物业不允许小区内出现明线，必须使用管道引入，设计及施工时必须注意以下几点：
1、管道选择：
县公司负责人或客户经理必须明确小区内是否有广电自建管道或合建管孔，设计院必须与负责人沟通后方可设计；
尽量选择广电管道或管孔接入，尽可能避免使用联通管道，防止后期出现意外情况。
2、配线光缆进楼：
配线光缆进楼需切割路面，光缆引入后必须将路面修复平整。
3、配线光缆进楼：
沿楼宇外墙引入的配线光缆施工可沿墙壁夹角或雨水管道，尽量选择有遮挡物的方式引入，防止物业阻拦。
外墙引入配线光缆
室外AP

4、配线光缆施工：
配线光缆施工要符合小区整体环境，例如沿建筑物外墙凹槽施工美观、整齐，具有欺骗性。
沿雨水管道引上
配线光缆沿外墙凹槽施工

三、光交箱处的施工工艺
1、落地式光交箱
（1）光缆交接箱安装注意选择位置，不妨碍小区居民且安全；施工必须垂直、牢固、美观。
（2）光交箱底座制作原则上要高出当地自然平30CM，以避免雨水倒灌；底座四周均要超出箱体15CM；外皮要用水泥沙浆抹封平滑美观，严禁敷衍了事。
（3）如果小区物业有特殊要求，可按其要求进行装饰，以融于小区整体环境；
（4）运营商（中国移动通信）标志应粘贴于光缆交接箱正面偏上，距离顶部约30CM处。

2、壁挂式光交箱
（1）壁挂式光交箱安装时要做到垂直、牢固、美观；
（2）壁挂光交箱安装距地1.5M，如有特殊情况可酌情升高；
四、光缆的引上工艺
光交箱附近的引上：
（1）引上钢管需要安装小抱箍进行固定，下部要入地；
（2）引上处光缆要挂光缆标牌，盘留要整齐美观。
五、槽道光缆工艺
光缆沿槽道布放时需沿一侧布放，布放完一定要把槽道盖恢复好。
六、楼宇间放缆
1、光缆在楼宇间的飞线，应严格按设计图纸进行施工，跨度大的需要布放吊线，挂钩均匀（50CM），不允许因施工难度大随意布放。
2、光缆布放要美观，整齐，牢固。

3、楼层间及墙体打孔要有隐蔽性，有墙体脱落的需要封堵恢复；
七、ONU箱体安装工艺
1、ONU箱体安装要垂直、牢固、美观。
2、ONU箱体进出线缆需套PVC管，并且钉固美观，严禁交叉走线。

3、箱体接地可接自做接地扁铁、电表接地极、大楼综合接地网。

接地线规范安装

第四章 考核
一、WLAN系统施工
1、进度控制
（1）集成商在接到勘测通知后3天内向移动公司提交设计方案，违者进行200元以下处罚；每小区每天完工不得少于5栋楼，违者进行500元以下处罚
（2）每接到1次县公司反映集成商督导、施工队伍不听从调度、指挥，进行500元处罚
2、质量控制情况
（1）监理下发整改通知单，限期整改，集成商未按期限完成的将进行处罚，处罚额度为每天500元以下
（2）建设方检查发现质量问题，将对监理和施工单位进行处罚，额度为500元以下
3、验收控制
如终验仍存在初验时提出的整改问题，将进行每处2000元的处罚，累计出现20处初验不合格或10处终验不合格的情况，济宁移动将拒绝验收，在后评估时向省公司说明情况，并建议省公司不再选用该集成商。
二、WLAN监理考核
1、工程监理不到位，造成工程施工与质量标准不服，每次进行500元以下的扣罚。
2、未按照移动公司要求汇报工程日报或工程日报汇报不及时内容不准确的，每次进行500元以下的扣罚。
3、问题汇报不及时、有意隐瞒工程问题、不在现场进行监理的，每次进行500元以下的扣罚。与施工队串通，出现工程质量问题的，每次进行3000～5000元扣罚。

附件1、WLAN施工各专业联系人

移动公司联系人
集成商
区县
负责人
电话
集成商
负责人
电话
中区
李宏
13508970865
国人
田浩宇
18653736678
任城
张路扬
13605379006
国人
田浩宇
18653736678
高新
王 琨
13508970020
东方信联
李现峰
13853779323
邹城
董秀廷
13905373688
东方信联
李现峰
13853779323
兖州
苏丙斌
13905375100
东洲罗顿
方广浩
13853723064
曲阜
李 俊
13505377977
东方信联
李现峰
13853779323
泗水
郝传洪
13505376800
东方信联
李现峰
13853779323
微山
卜凡设
13905471177
国人
田浩宇
18653736678
鱼台
焦东峰
13905472160
东方世纪
叶小强
13964920703
金乡
陈 勇
13953789898
东洲罗顿
方广浩
13853723064
嘉祥
孙宏伟
13905474000
东洲罗顿
方广浩
13853723064
汶上
张 萍
13964948675
东方信联
李现峰
13853779323
梁山
韩 明
13905476139
东洲罗顿
方广浩
13853723064

厂家支持人员
类型
厂家
联系人
电话
总协调
网络部
黄海攀
13963796610
孔波
15263795839
传输跳纤
王强
13853738262
戴伟
13605370232
传输主干
祝晨
13963723524
监理
夏工
18764775113
徐伟
15265770775
小区内传输部分
工建部
郑工
15063791815
热点、汇聚交换机
华为
李纯
15263761414
戴永胜
15666920650
GPON设备
烽火
高青
18660711240
段宏
15020741695
AP厂家
邦讯
王康
13468454593
姜宏强
13475799916

表-1 WLAN工程代维交接表

工程名称

工程验收日期

工程移交维护日期

工程验收情况：

工程移交内容：
新建GPON/交换机（单位：个）

新装AP（单位：个）

新装天线（单位：个）

工程建设单位
中国移动通信集团山东有限公司济宁分公司
工程施工单位

工程监理单位

工程维护单位

移
交
双
方
签
证
建设单位：

建设单位（章） 年 月 日
维护单位：

代维单位（章） 年 月 日
本表格一式四份，双方各持两份
表2 WLAN工程竣工初验表

工 程 名 称

工程开工日期

工程竣工日期

工程验收日期

原设计工程量

实际验收工程量

工程概况：
工程评价：
覆盖效果符合设计要求 □ ，施工质量满足要求 □
覆盖效果不符合设计要求 □ ，施工质量不满足要求 □

结论：
验收通过 □ ，验收不通过 □。

工程建设单位
　中国移动通信集团山东有限公司济宁分公司
工程施工单位

工程监理单位

工程维护单位

表-3 WLAN工程质量控制表

工程名称： 编号：
项目：交换机、ONU
交换机、ONU安装
安装牢固、接地电阻小于5Ω
合格

整改

交换机、ONU资料
资料核对准确无误
合格

整改

项目：AP
AP安装
以被覆盖楼宇单元为准，每个单元（以被覆盖楼宇单元为准）安装1个AP，2个天线（1南1北）的方式进行建设
合格

整改

AP安装在不易碰触、便于维护位置，固定牢固，接地满足要求
合格

整改

AP资料
AP资料核对准确无误。
合格

整改

项目：天线
天线安装
天线安装位置无遮挡、天线下倾对准被覆盖楼宇中间楼层
合格

整改

防水情况
天线与馈线接头防水满足要求
合格

整改

项目：馈线
馈线布放
馈线排列整齐，转弯圆滑，外皮无损伤；一次弯曲半径大于70mm
合格

整改

馈线固定
垂直布放在楼体外侧的馈线，在楼顶进行固定；水平布放馈线加套PVC管的1M固定1次，未加套馈线0.8M固定1次
合格

整改

馈线孔密封
馈线进出口的墙孔应用防水、阻燃的材料进行封堵
合格

整改

项目：网线
网线布放
同馈线布放要求
合格

整改

水晶头
制做工需要满足设计、施工要求
合格

整改

POE供电模块
安装在网络箱内，固定牢固
合格

整改

项目：接头
接头组装
配件齐全、位置正确，装配牢固
合格

整改

接头、功分防水
室外的接头、功分必须进行三层防水处理
合格

整改

项目：标签
粘贴位置
贴在设备、器材正面可视的地方
合格

整改

标识内容
设备、网线、POE供电模块、网线接头处，标明设备名称、编号和线缆走向。
合格

整改

书写要求
填写需要工整，易于识别
合格

整改

项目：覆盖效果
网络覆盖情况
每单元取高中低3个测试点，信号强度不得低于-70dB
合格

整改

干扰情况
信躁比不得低于20
合格

整改

上传速率
不得低于1.5Mbps
合格

整改

下载速率
不得低于1.5Mbps
合格

整改

质量综述：

建设单位签字： 施工单位签字：

年 月 日 年 月 日

线路工程代维交接表 表-1
工程名称

工程验收日期

工程移交维护日期

工程验收情况：

工程移交内容：
新建光缆长度（单位：公里）

新建管道/杆路（单位：公里）

加挂杆路/管道（单位：公里）

工程建设单位
中国移动通信集团山东有限公司济宁分公司
工程监理单位
山东省信宇通信工程监理有限公司
工程施工单位

工程维护单位

移
交
双
方
签
证
建设单位：

建设单位（章） 年 月 日
维护单位：

代维单位（章） 年 月 日
本表格一式四份，双方各持两份

线路工程竣工初验表 表2
工 程 名 称

工程开工日期

工程竣工日期

工程验收日期

原设计工程量

实际验收工程量

工程概况：
工程建设单位

工程监理单位

工程施工单位

工程维护单位

线路工程竣工复验表 表3
工 程 名 称

工程开工日期

工程竣工日期

工程验收日期

原设计工程量

实际验收工程量

工程概况：
工程建设单位

工程监理单位

工程施工单位

工程维护单位

架空光缆线路验收附表一 质量控制表 表-4

工程名称： 地段： 编号：
项目
电杆选用
电杆埋深
杆 距
角杆杆位
备 注
合格

整改

项目
杆路正直
拉线埋设
拉撑设备制作
吊线垂度
备 注
合格

整改

项目
紧固件安装
合杆要求
地线及
避雷装置
三线交叉
保 护
备 注
合格

整改

项目
电杆编号
杆 路
警示表装
线路标牌
光缆端别
备 注
合格

整改

项目
挂钩间距
伸缩弯保护
波浪弯控制
引上缆保护
备 注
合格

整改

项目
接 头 盒
安装工艺
余缆长度
缆盘固定

备 注
合格

整改

质量综述：

建设单位签字： 施工单位签字：

年 月 日 年 月 日

 ____________光缆线路工程室内验收报告 表-5
基站名称

验收时间

验收项目
终端杆引入工艺
室内绑扎工艺
预留绑扎工艺
室外滴水弯工艺
对地绝缘电阻
合格

整改

验收项目
穿越馈线窗密封
加强芯接地
光纤示意图表
光缆履历牌
光纤线序测试
合格

整改

竣工资料格式：

备注：

验收人：
验收总体情况：

建设单位签字： 施工单位签字： 监理单位签字：

年 月 日 年 月 日 年 月 日

管道光缆线路工程质量控制表
表-6
工程名称： 编号：
人（手）孔起止号：
项目
光缆占用孔位
及子管颜色
子管伸出
管道口长度
子 管 口
堵 塞
光缆波纹管
保护及固定
备 注
合格

整改

项目
人（手）孔内
光缆走位
光缆余留长度
及圈绕固定
光缆标志牌

备 注
合格

整改

人（手）孔起止号：
项目
光缆占用孔位
及子管颜色
子管伸出
管道口长度
子 管 口
堵 塞
光缆波纹管
保护及固定
备 注
合格

整改

项目

备 注
合格

整改

人（手）孔起止号：
项目
光缆占用孔位
及子管颜色
子管伸出
管道口长度
子 管 口
堵 塞
光缆波纹管
保护及固定
备 注
合格

整改

项目
人（手）孔内
光缆走位
光缆余留长度
及圈绕固定
光缆标志牌

备 注
合格

整改

质量综述：

建设单位签字： 施工单位签字： 监理单位签字：
年 月 日 年 月 日 年 月 日

________________________工程通信管道质量控制表
验收人签字： 表-7
（人孔分井名称 ）
项目
人孔井编号
内壁墙面
井盖安装
铁件预埋
井内管道出口与
井壁间密合度
管孔试穿
合格

整改

项目
井内高度
上覆板底部
平整度
上覆板与墙
体密合度
人孔井防水
井内杂物
备注
合格

整改

质量综述：

建设单位盖章： 施工单位盖章：
年 月 日 年 月 日
