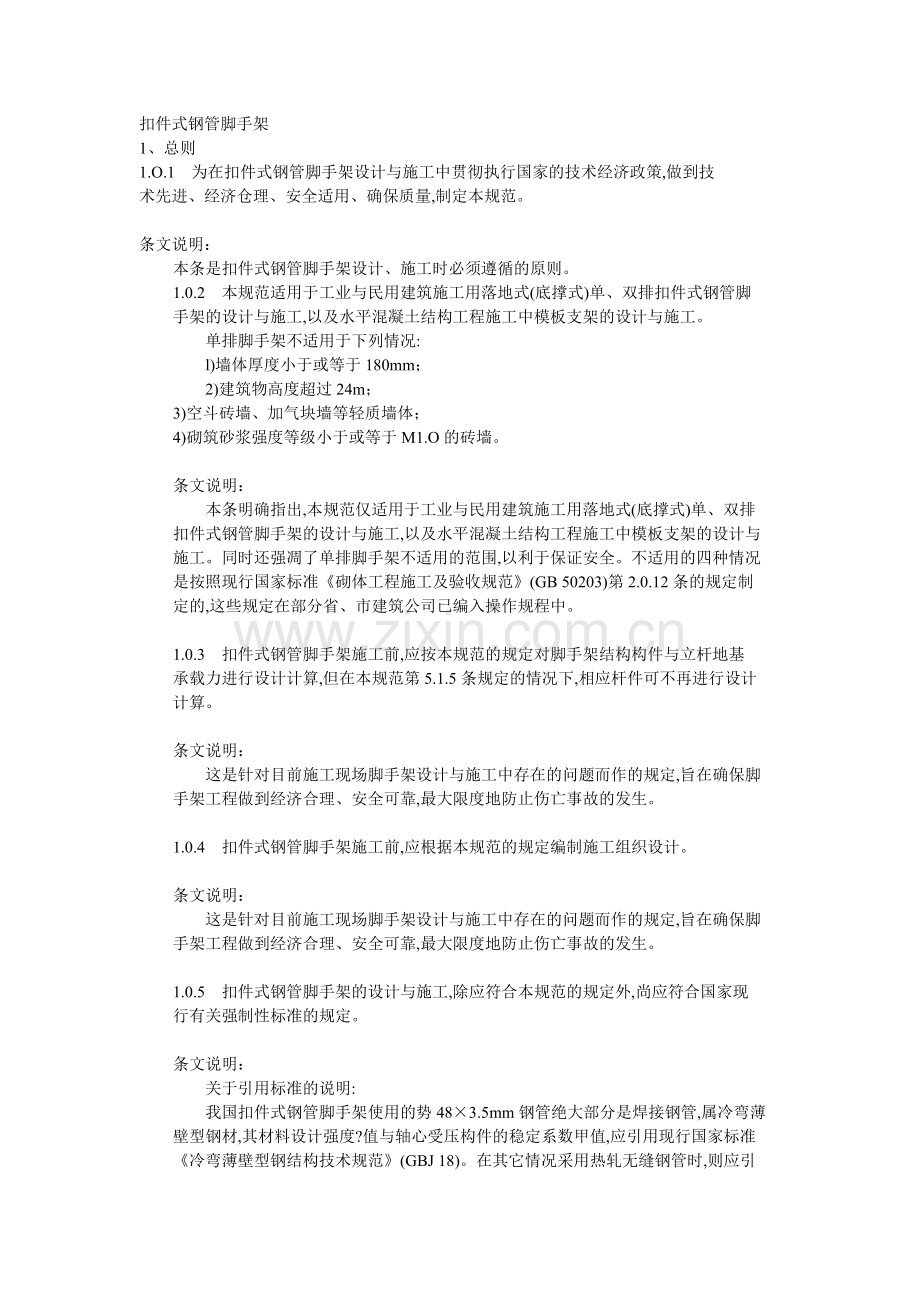

扣件式钢管脚手架安全技术规范.docx_第1页
第1页 / 共96页
扣件式钢管脚手架安全技术规范.docx_第2页
第2页 / 共96页
扣件式钢管脚手架安全技术规范.docx_第3页
第3页 / 共96页
扣件式钢管脚手架安全技术规范.docx_第4页
第4页 / 共96页
扣件式钢管脚手架安全技术规范.docx_第5页
第5页 / 共96页
点击查看更多>>
资源描述

1、扣件式钢管脚手架1、总则1.O.1 为在扣件式钢管脚手架设计与施工中贯彻执行国家的技术经济政策,做到技术先进、经济仓理、安全适用、确保质量,制定本规范。条文说明:本条是扣件式钢管脚手架设计、施工时必须遵循的原则。1.0.2 本规范适用于工业与民用建筑施工用落地式(底撑式)单、双排扣件式钢管脚手架的设计与施工,以及水平混凝土结构工程施工中模板支架的设计与施工。 单排脚手架不适用于下列情况: l)墙体厚度小于或等于180mm; 2)建筑物高度超过24m;3)空斗砖墙、加气块墙等轻质墙体;4)砌筑砂浆强度等级小于或等于M1.O的砖墙。条文说明: 本条明确指出,本规范仅适用于工业与民用建筑施工用落地式

2、(底撑式)单、双排扣件式钢管脚手架的设计与施工,以及水平混凝土结构工程施工中模板支架的设计与施工。同时还强凋了单排脚手架不适用的范围,以利于保证安全。不适用的四种情况是按照现行国家标准砌体工程施工及验收规范(GB 50203)第2.0.12条的规定制定的,这些规定在部分省、市建筑公司已编入操作规程中。1.0.3 扣件式钢管脚手架施工前,应按本规范的规定对脚手架结构构件与立杆地基承载力进行设计计算,但在本规范第5.1.5条规定的情况下,相应杆件可不再进行设计计算。条文说明: 这是针对目前施工现场脚手架设计与施工中存在的问题而作的规定,旨在确保脚手架工程做到经济合理、安全可靠,最大限度地防止伤亡事

3、故的发生。1.0.4 扣件式钢管脚手架施工前,应根据本规范的规定编制施工组织设计。条文说明: 这是针对目前施工现场脚手架设计与施工中存在的问题而作的规定,旨在确保脚手架工程做到经济合理、安全可靠,最大限度地防止伤亡事故的发生。1.0.5 扣件式钢管脚手架的设计与施工,除应符合本规范的规定外,尚应符合国家现行有关强制性标准的规定。条文说明: 关于引用标准的说明: 我国扣件式钢管脚手架使用的势483.5mm钢管绝大部分是焊接钢管,属冷弯薄壁型钢材,其材料设计强度?值与轴心受压构件的稳定系数甲值,应引用现行国家标准冷弯薄壁型钢结构技术规范(GBJ 18)。在其它情况采用热轧无缝钢管时,则应引用现行国

4、家标准钢结构设计规范(GBJ 17)。2、术语、符号2.1、术语2.1.1 脚手架 为建筑施工而搭设的土料、堆料与施工作业用的临时结构架。2.1.2 单排脚手架(单排架) 只有一排立杆,横向水平杆的一端搁置在墙体上的脚手架。2.1.3 双排脚手架(双排架) 由内外两排立杆和水平杆等构成的脚手架。2.1.4 结构脚手架 用于砌筑和结构工程施工作业的脚手架;2.1.5 装修脚手架 用于装修工程施工作业的脚手架。2.1.6 敞开式脚手架 仅设有作业层栏杆和挡脚板,无其它遮挡没施的脚手架。2.1.7 局部封闭脚手架 遮挡面积小于30%的脚手架。2.1.8 半封闭脚手架 遮挡面积占30%70%的脚手架。

5、2.1.9 全封闭脚手架 沿脚手架外侧全长和全高封闭的脚手架。2.1.10 模板支架 用于支撑模板的、采用脚手架材料搭设的架子。2.1.11 开口型脚手架 沿建筑周边非交圈设置的脚手架。2.1.12 封圈型脚手架 沿建筑周边交圈设置的脚手架。2.1.13 扣件 采用螺栓紧固的扣接连接件。2.1.14 直角扣件 用于垂直交叉杆件间连接的扣件。2.1.15 旋转扣件 用于平行或斜交杆件间连接的扣件。2.1.16 对接扣件 用于杆件对接连接的扣件。2.1.17 防滑扣件 根据抗滑要求增设的非连接用途扣件。2.1.18 底座 设于立杆底部的垫座。2.1.19 固定底座 不能调节支垫高度的底座。2.1.

6、20 可调底座 能够调节支垫高度的底座。2.1.21 垫板 设于底座下的支承板。2.1.22 立杆 脚手架中垂直于水平面的竖向杆件。2.1.23 外立杆 双排脚手架中离开墙体一侧的立杆,或单排架立杆。2.1.24 内立杆双排脚手架中贴近墙体一侧的立杆。2.1.25 角杆 位于脚手架转角处的立杆。2.1.26 双管立杆 两根井列紧靠的立杆。2.1.27 主立杆双管立杆中直接承受顶部荷载的立杆。2.1.28 副立杆 双管立杆中分担主立杆荷载的立杆。2.1.29 水平杆脚手架中的水平杆件。2.1.30 纵向水平杆 沿脚手架纵向设置的水平杆。2.1.31 横向水平杆 沿脚手架横向设置的水平杆。2.1.

7、32 扫地杆 贴近地面,连接立杆根部的水平杆。2.1.33 纵向扫地杆 沿脚手架纵向设置的扫地杆。2.1.34 横向扫地杆 沿脚手架横向设置的扫地杆。2.1.35 连墙件 连接脚手架与建筑物的构件。2.1.36 刚性连墙件 采用钢管、扣件或预埋件组成的连墙件。2.1.37 柔性连墙件 采用钢筋作拉筋构成的连墙件。2.1.38 连墙件间距 脚手架相邻连墙件之间的距离。2.1.39 连墙件竖距 上下相邻连墙件之间的垂直距离。2.1.40 连墙件横距 左右相邻连墙件之间的水平距离。2.1.41 横向斜撑 与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。2.1.42 剪刀撑在脚手架外侧面成对设置的交

8、叉斜杆。2.1.43 抛撑 与脚手架外侧面斜交的杆件。2.1.44 脚手架高度 自立杆底座下皮至架顶栏杆上皮之间的垂直距离。2.1.45 脚手架长度 脚手架纵向两端立杆外皮间的水平距离。2.1.46 脚手架宽度 双排脚手架横向两侧立杆外皮之间的水平距离,单排脚手架为外立杆外皮至墙面的距离。2.1.47 立杆步距(步) 上下水平杆轴线间的距离。2.1.48 立杆间距 脚手架相邻立杆之间的轴线距离。2.1.49 立杆纵距(跨) 脚手架立杆的纵向间距。2.1.50 立杆横距 脚手架立杆的横向间距,单排脚手架为外立杆轴线至墙面的距离。2.1.51 主节点 立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。

9、2.1.52 作业层 上人作业的脚手架铺板层。2.2、符号条文说明: 本规范的符号采用现行国家标准工程结构设计基本术语和通用符号(GBJ 132)的规定。2.2.1 计算系数 计算长度附加系数; 地基承载力调整系数; 考虑脚手架整体稳定因索的单杆汁算长度系数; 脚手架风荷载体型系数; 按桁架确定的脚手架结构的风荷载体型系数; 风压高度变化系数; 轴心受压扌引牛的稳定系数.挡风系数; 长细比; 容许长细比。3、构、配件3.1、钢管3.1.1 脚手架钢管应采用现行国家标准直缝电焊钢管(GB/T 13793)或低压流体输送用焊接钢管(GB/T 3092)中规定的3号普通钢管,其质量应符合现行国家标准

10、碳素结构钢(GB/T 700)中Q235-A级钢的规定。条文说明: 本条规定的说明: (l)试验表明,脚手架的承载能力由稳定条件控制,失稳时的临界应力一般低于100N/2,采用高强度钢材不能充分发挥其强度,采用现行国家标准碳素结构钢中0235-A级钢比较经济合理; (2)经几十年工程实践证明,采用电焊钢管能满足使用要求,成本比无缝钢管低。为此,在德国、英国的同类标准中也均采用。3.1.2 脚手架钢管的尺寸应按表3.1.2采用。每根钢管的最大质量不应大于25kg,宜采用483.5钢管。表3.1.2 脚手架钢管尺寸()截 面 尺 寸最 大 长 度外径,d壁厚t横向水平杆其它杆48513.53.02

11、2006500条文说明: 本条规定的说明: (l)我国和英、日、德等国几十年的工程实践证明:直径48mm钢管具有使用性能好的特点,所以在各国的标准中都规定采用。鉴于目前仍有一些省、市建筑公司拥有相当数量直径51mm的钢管,从经济考虑不能禁止使用,只能逐步淘汰。建议已使用的单位不要再扩大使用量; (2)限制钢管的长度与重量是为确保施工安全,运输方便。3.1.3 钢管的尺寸和表面质量应符合下列规定: 1 新、旧钢管的尺寸、表面质量和外形应分别符合本规范第8.1.1、8.1.2条的规定; 2 钢管上严禁打孔。条文说明:本条规定了钢管应具备的形状与表面质量,有利于确保钢管受力和立杆对接平稳。3.2、扣

12、件3.2.1 扣件式钢管脚手架应采用可锻铸铁制作的扣件,其材质应符合现行国家标准钢管脚手架扣件(GB15831)的规定;采用其它材料制作的扣件,应经试验证明其质量符合该标准的规定后方可使用。条文说明: 本条的规定表明:本规范在现阶段暂不推荐钢板冲压扣件,其原因是这种扣件尚无标准,难以检查验收,而且盖板受力后又易产生变形,重复使用次数比可锻铸铁扣件少。3.2.2 脚手架采用的扣件,在螺栓拧紧扭力矩达65Nm时,不得发生破坏。条文说明: 本条的规定旨在确保质量,因为我国目前各生产厂的扣件螺栓所采用的材质差异较大。检查表明,当螺栓扭力矩达70Nm时,大部分螺栓已滑丝不能使用。3.3、脚手板3.3.1

13、 脚手板可采用钢、木、竹材料制作,每块质量不宜大于30kg。条文说明:本条规定旨在便于现场搬运和使用安全。3.3.2 冲压钢脚手板的材质应符合现行国家标准碳素结构钢(GB/T 700)中Q235-A级钢的规定,其质量与尺寸允许偏差应符合本规范第8.1.4条l款的规定,并应有防滑措施。3.3.3 木脚手板应采用杉木或松木制作,其材质应符合现行国家标准木结构设计规范(GBJ5)中级材质的规定。脚手板厚度不应小于50mm,两端应各设直径为4mm的镀锌钢丝箍两道。3.3.4 竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板。3.4、连墙件3.4.1 连墙杆的材质应符合现行国家标准碳素结构钢(GB/T

14、700)中Q235-A级钢的规定。4、荷载4.1荷载分类4.1.1 作用于脚手架的荷载可分为永久荷载(恒荷载)与可变荷载(活荷载)。条文说明: 本条采用的永久荷载(恒荷载)和可变荷载(活荷载)分类是根据现行国家标准建筑结构荷载规范(GBJ 9) 第2.1.1条确定的。 在进行脚手架设计时,应根据施工要求,在施工组织设计文件中明确规定构配件的设置数量,且在施工过程中不能随意增加。脚手板粘积的建筑砂浆等引起的增重是不利于安全的因素,已在脚手架的设计安全度中统一考虑。4.1.2 永久荷载(恒荷载)可分为: 1)脚手架结构自重,包括立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑和扣件等的自重; 2)构

15、、配件自重,包括脚手板、栏杆、挡脚板、安全网等防护设施的自重。条文说明: 本条采用的永久荷载(恒荷载)和可变荷载(活荷载)分类是根据现行国家标准建筑结构荷载规范(GBJ 9) 第2.1.1条确定的。 在进行脚手架设计时,应根据施工要求,在施工组织设计文件中明确规定构配件的设置数量,且在施工过程中不能随意增加。脚手板粘积的建筑砂浆等引起的增重是不利于安全的因素,已在脚手架的设计安全度中统一考虑。4.1.3 可变荷载(活荷载)可分为: l)施工荷载,包括作业层上的人员、器具和材料的自重; 2)风荷载。条文说明: 本条采用的永久荷载(恒荷载)和可变荷载(活荷载)分类是根据现行国家标准建筑结构荷载规范

16、(GBJ 9) 第2.1.1条确定的。 在进行脚手架设计时,应根据施工要求,在施工组织设计文件中明确规定构配件的设置数量,且在施工过程中不能随意增加。脚手板粘积的建筑砂浆等引起的增重是不利于安全的因素,已在脚手架的设计安全度中统一考虑。4.2、荷载标准值4.2.1 永久荷载标准值应符合下列规定: l 每米立杆承受的结构自重标准值,宜按本规范附录A表A-1采用; 2 冲压钢脚手板、木脚手板与竹串片脚手板自重标准值,应按表4.2.1-1采用;表4.2.1-1 脚手架自重标准值类 别标准值(kN/)冲压钢脚手板竹串片脚手板木脚手板0.30.350.35 3 栏杆与挡脚板自重标准值,应按表4.2.1-

17、2采用。表4.2.1-2 栏杆、档脚板自重标准值类 别标准值(kN/)栏杆、冲压钢脚手板档板栏杆、竹串片脚手板档板栏杆、木脚手板档板0.110.140.144 脚手架上吊挂的安全设施(安全网、苇席、竹笆及帆布等)的荷载应按实际情况采用。条文说明: 对脚手架恒荷载的取值,说明如下: (l)对附录A表A-l的说明每米立杆承受的结构自重标准值的计算条件如下: l)构配件取值: 每个扣件自重是按抽样408个的平均值加两倍标准差求得。直角扣件:按每个主节点处二个,每个自重:13.2N/个; 旋转扣件:按剪刀撑每个扣接点一个,每个自重:14.6N/个; 对接扣件:按每6.5m长的钢管一个,每个自重:18.

18、4N/个; 横向水平杆每个主节点一根,取2.2m长; 钢管尺寸:/483.5mm,每米自重:384N/m。 2)计算图形见图2。 由于单排脚手架立杆的构造与双排的外立杆相同,故每米立杆承受的结构自重标准值可按双排的外立杆等值采用。为简化计算,双排脚手架每米立杆承受的结构自重标准值是采用内、外立杆的平均值。 (2)对表4.2.1-1的说明脚手板的自重,按分别抽样1250块的平均值加两倍标准差求得。4.2.2 装修与结构脚手架作业层上的施工均布活荷载标准值,应按表4.2.2采用;其它用途脚手架的施工均布活荷载标准值,应恨据实际情况确定。表4.2.2 施工均布活荷载标准值类 别标准值(kN/)装修脚

19、手架结构脚手架23条文说明: 本条规定的施工均布活荷载标准值,主要是根据我国长期使用2kN/和2.7kN/的实际情况,并参考了国外同类标准的荷载系列,如德国为l、2、3kN/、英国为0.75、1.5、2.0、2.5、3.0kN/确定的。4.2.3 作用于脚手架上的水平风荷载标准值,应按下式计算: (4.2.3)式中 风荷载标准值(kN/m2); 风压高度变化系数,按现行国家标准建筑结构荷载规范(GBJg)规定采用; 脚手架风荷载体型系数,按本规范表4.2.4的规定采用; 基本风压(kN/m2),按现行国家标准建筑结构荷载规范(GBJ 9)的规定采用。条文说明: 对风荷载的规定说明如下: (l)

20、现行国家标准建筑结构荷载规范规定的风荷载标准值中,还应乘以风振系数,以考虑风压脉动对高层结构的影响。考虑到脚手架附着在主体结构上,故取声,;(2)对基本风压切。值乘以0.7修正系数,其根据是: 建筑结构荷载规范的基本风压是根据重现期为30年确定的,而脚手架使用期较短,一般为25年,遇到强劲风的概率相对要小得多;0.7是参考英国脚手架标准(BS 5973一1981)计算确定; (3)脚手架的风荷载体型系数分布比较复杂,国内研究不多,仅广东省建筑施工设计研究所对广东国际大厦脚手架做过风洞实验。国外相关标准在脚手架风荷载计算方面也都未给出具体方法。4.2.4 脚手架的风荷载体型系数。主要按照现行国家

21、标准建筑结构荷载规范的规定。应该指出,脚手架上风荷载的作用比较复杂,目前的研究还很不够,尚待积累经验和科学试验,使确定的风荷载体型系数能满足各种情况的需要。 对附录A表A-3的说明: 敞开式扣件钢管脚手架的挡风系数是由下式计算确定: 式中 1.2节点面积增大系数; 一步一纵距(跨)内钢管的总挡风面积; 立杆纵距(m); 立杆步距(m); 0.325脚手架立面每平米内剪刀撑的平均长度; 钢管外径(m)。4.2.4 脚手架的风荷载体型系数,应按表4.2.4的规定采用。表4.2.4 脚手架的风荷载体型系数背靠建筑物的状况全封闭墙敞开、框架和开洞墙脚手架状况全封闭、半封闭1.01.3敞开注:1值可将脚

22、手架视为桁架,按现行国家标准建筑结构荷载规范(GBJ 9)表6.3.1第32项和第36 项的规定计算;2为挡风系数,其中为挡风面积;为迎风面积。敞开式单、双排脚手架的值宜按规范附录A表A-3采用。条文说明: 脚手架的风荷载体型系数主要按照现行国家标准建筑结构荷载规范的规定。 应该指出,脚手架上风荷载的作用比较复杂,目前的研究还很不够,尚待积累经验和科学试验,使确定的风荷载体型系数能满足各种情况的需要。 对附录A表A-3的说明: 敞开式扣件钢管脚手架的挡风系数是由下式计算确定:式中 1.2节点面积增大系数; 一步一纵距(跨)内钢管的总挡风面积; 立杆纵距(m); 立杆步距(m); 0.325脚手

23、架立面每平米内剪刀撑的平均长度; 钢管外径(m)。4.3、荷载效应组合4.3.1 设计脚手架的承重构件时,应根据使用过程中可能出现的荷载取其最不利组合进行计算,荷载效应组合宜按表4.3.1采用。表4.3.1 荷 载 效 应 组 合计算项目荷载效应组合纵向、横向水平杆强度与变形永久荷载+施工均布活荷载脚手架立杆稳定永久荷载+施工均布活荷载永久荷载+0.85(施工均布活荷载+风荷载)连墙体承载力单排架,风荷载+3.0 kN双排架,风荷载+5.0kN条文说明: 本条明确规定了脚手架的荷载效应组合,但未考虑偶然荷载,这是由于在本规范第9章中,巳规定不容许撞击力等作用于脚手架,故本条不考虑爆炸力、撞击力

24、等偶然荷载。4.3.2 鉴于在立杆稳定性计算中,底层立杆的轴向力最大,起控制作用,而当基本风压为0.35kN/时,风荷产生的附加应力小于设计强度的5%,故可以忽略风荷载。4.3.2 在基本风压等于或小于0.35kN/的地区,对于仅有栏杆和挡脚板的敞开式脚手架,当每个连墙点覆盖的面积不大于30,构造符合本规范第6.4节规定时,验算脚手架立杆的稳定性,可不考虑风荷载作用。条文说明: 鉴于在立杆稳定性计算中,底层立杆的轴向力最大,起控制作用,而当基本风压为0.35kN/m2时,风荷产生的附加应力小于设计强度的5%,故可以忽略风荷载。5、设计计算5.1基本设计规定5.1.1 脚手架的承载能力应按概率极

25、限状态设计法的要求,采用分项系数设计表达式进行设计。可只进行下列设计计算: l)纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算; 2)立杆的稳定性计算; 3)连墙件的强度、稳定性和连接强度的计算; 4)立杆地基承载力计算。条文说明: 这几条所规定的设计方法与荷载分项系数等,均与现行国家标准冷弯薄壁型钢结构技术规范、钢结构设计规范一致。脚手架与一般结构相比,其工作条件具有以下持点: (l)所受荷载变异性较大; (2)扣件连接节点属于半刚性,且节点刚性大小与扣件质量、安装质量有关,节点性能存在较大变异; (3)脚手架结构、构件存在初始缺陷,如杆件的初弯曲、锈蚀,搭设尺寸误差、受荷偏心等

26、均较大; (4)与墙的连接点,对脚手架的约束性变异较大。 到目前为止,对以上问题的研究还很不够,缺乏系统积累和统计资料,不具备独立进行概率分析的条件,故对结构抗力乘以小于1的调整系数二,其值系通过与以往采用的安全系数进行校准确定。因此,本规范采用的设计方法在实质上是属于半概率、半经验的。5.1.2 计算构件的强度、稳定性与连接强度时,应采用荷载效应基本组仓的设汁值。永久荷载分项系数应取1.2,可变荷载分项系数应取1.4。条文说明: 这几条所规定的设计方法与荷载分项系数等,均与现行国家标准冷弯薄壁型钢结构技术规范、钢结构设计规范一致。脚手架与一般结构相比,其工作条件具有以下持点: (l)所受荷载

27、变异性较大; (2)扣件连接节点属于半刚性,且节点刚性大小与扣件质量、安装质量有关,节点性能存在较大变异; (3)脚手架结构、构件存在初始缺陷,如杆件的初弯曲、锈蚀,搭设尺寸误差、受荷偏心等均较大; (4)与墙的连接点,对脚手架的约束性变异较大。 到目前为止,对以上问题的研究还很不够,缺乏系统积累和统计资料,不具备独立进行概率分析的条件,故对结构抗力乘以小于1的调整系数二,其值系通过与以往采用的安全系数进行校准确定。因此,本规范采用的设计方法在实质上是属于半概率、半经验的。5.1.3 脚手架中的受弯构件,尚应根据正常使用极限状态的要求验算变形。 验算构件变形时.应采用荷载短期效应组合的设汁值。

28、条文说明: 这几条所规定的设计方法与荷载分项系数等,均与现行国家标准冷弯薄壁型钢结构技术规范、钢结构设计规范一致。脚手架与一般结构相比,其工作条件具有以下持点: (l)所受荷载变异性较大; (2)扣件连接节点属于半刚性,且节点刚性大小与扣件质量、安装质量有关,节点性能存在较大变异; (3)脚手架结构、构件存在初始缺陷,如杆件的初弯曲、锈蚀,搭设尺寸误差、受荷偏心等均较大; (4)与墙的连接点,对脚手架的约束性变异较大。 到目前为止,对以上问题的研究还很不够,缺乏系统积累和统计资料,不具备独立进行概率分析的条件,故对结构抗力乘以小于1的调整系数二,其值系通过与以往采用的安全系数进行校准确定。因此

29、,本规范采用的设计方法在实质上是属于半概率、半经验的。5.1.4 当纵向或横向水平杆的轴线对立杆轴线的偏心距不大于55mm时,立杆稳定性计算中可不考虑此偏心距的影响。条文说明: 用扣件连接的钢管脚手架,其纵向或横向水平杆的轴线与立杆轴线在主节点上并不汇交在一点。当纵向或横向水平杆传荷载至立杆时,存在偏心距53(图3)。在一般情况下,此偏心产生的附加弯曲应力不大,为了简化计算,予以忽略。国外同类标准(如英、日、法等国)对此项偏心的影响也做了相同处理。由于忽略偏心而带来的不安全因素,本规范已在有关的调整系数中加以考虑(见5.3.15.3.4条说明)。5.1.5 50m以下的常用敞开式单、双排脚手架

30、,当采用本规范第6.1.1条规定的构造尺寸,且符合本规范表5.1.7注、第6章构造规定时,其相应杆件可不再进行设计计算。但连部件、立杆地基承载力等仍应根据实际荷载进行设计计算。5.1.6 钢材的强度设计值与弹性模量应按表5.1.6采用。表5.1.6 钢材的强度设计值与弹性模量(N/)Q235钢抗拉、抗压和抗弯强度实际值f205弹性模量E条文说明: 关于钢材设计强度取值的说明本规范按冷弯薄壁型钢结构技术规范的规定,对0235-A级钢的抗拉、抗压、抗弯强度设计值/取为:205N/2。这是对一般结构进行可靠度分析确定的。5.1.7 扣件、底座的承载力设计值应按表5.1.7采用。表5.1.7 扣件、底

31、座的承载力设计值(kN)项 目承载力设计值对接扣件(抗滑)3.20直角扣件、旋转扣件(抗滑)8.00底座(抗压)40.00注:扣件螺栓拧紧扭力矩值不应小于40Nm,且不应大于65Nm。条文说明: 表5.1.7给出的扣件抗滑承载力设计值,是根据现行国家标准钢管脚手架扣件规定的标准值除以抗力分项系数1.25得到的。5.1.8 受弯构件的挠度不应超过表5.1.8中规定的容许值。表5.1.8 受弯构件的容许挠度构 件 类 别容许挠度脚手板、纵向、横向水平杆悬挑受弯杆件注:为受弯构件的跨度。条文说明: 表5.1.8的容许挠度是根据现行国家标准冷弯薄壁型钢结构技术规范(GBJ 18)及钢结构设计规范(GB

32、J 17)的规定确定的。5.1.9 受压、受拉构件的长细比不应超过表5.1.9中规定的容许值。表5.1.9 受压、受拉构件的容许长细比构 件 类 别容许长细比立杆双排架210单排架230横向斜掌、剪刀撑中的压杆250拉杆350注:计算时,立杆的计算长度按本规范(5.3.3)式计算但值取1.00,本表中其它杆件的计算长度按计算条文说明:本条规定立杆的容许长细比大于现行国家标准钢结构设计规范(GBJ17)第5.3.7条规定的150,说明如下: 几十年来,我国和英、日、德等国一直采用直径为48mm、壁厚为34mm的钢管。搭设步距为1.82.0m的装修脚手架,其长细比用本规范第5.3.3条规定的计算长

33、度系数计算均大于150(表l),若采用150就不能满足使用要求。为此,本条参考了英国同类标准BS59731981的规定,确定了表5.1.9给出的容许值。 由于其它压(拉)杆是按单根杆件进行验算,不能采用本规范表5.3.3给出的值,而取户,这是按步距、纵距均为2m+0.2m时,斜杆的长度在=250条件下计算确定。表1 我国现有双排脚手架采用的长细比连墙件布置横 距(m)计算长度系数()步 距(m)长细比()三步三距1.051.71.82.01942151.551.81.82.0205229注:表中值未考虑计算长度附加系数值(见本规范第5.3.3条)。5.2、纵向水平杆计算、横向水平杆计算5.2.

34、1 纵向、横向水平杆的抗弯强度应按下式计算: (5.2.1)式中 弯矩设计值,应按本规范第5.2.2条的规定计符; 截面模量,应按本规范附录B表B采用; 钢材的抗弯强度设计值,应按本规范表5.1.6采用。条文说明: 对受弯构件计算规定的说明: (l)关于计算跨度取值,纵向水平杆取立杆纵距,横向水平杆取立杆横距,便于计算也偏于安全; (2)内力计算不考虑扣件的弹性嵌固作用,将扣件在节点处抗转动约束的有利作用作为安全储备。这是因为,影响扣件抗转动约束的因素比较复杂,如扣件螺栓拧紧扭力矩大小、杆件的线刚度等。根据目前所做的一些实验结果,提出作为计算定量的数据尚有困难; (3)纵向、横向水平杆自重与脚

35、手板自重相比甚小,可忽略不计; (4)为保证安全可靠,纵、横向水平杆的内力(弯矩、支座反力)应按不利荷载组合计算。有关纵、横向水平杆在不利荷载组合下的内力计算方法可在建筑结构静力计算手册中直接查到; (5)横向水平杆计算简图中,本条规定外伸长度不超过500mm,在伸出长度上的荷载规定为300mm,这是根据我国施工工地的实际情况确定的。 图5.2.4的横向水平杆计算跨度,适用于施工荷载由纵向水平杆传至立杆的情况,当施工荷载由横向水平杆传至立杆时,作用在横向水平杆上的是纵向水平杆传下的集中荷载,应注意按实际情况计算。此图只说明横向水平杆计算跨度的确定方法。 在第5.2.1条中未列抗剪强度计算,是因

36、为钢管抗剪强度不起控制作用。如483.5的0235-A级钢管,其抗剪承载力为: 上式中为截面形状系数。一般横向、纵向水平杆上的荷载由一只扣件传递,一只扣件的抗滑承载力设计值只有8.0kN,远小于,故只要满足扣件的抗滑力计算条件,杆件抗剪力也肯定满足。5.2.2 纵向、横向水平杆弯矩设计值,应按下式计算: (5.2.2)式中 脚手板自重标准值产生的弯矩; 施工荷载标准值产生的弯矩。条文说明: 对受弯构件计算规定的说明: (l)关于计算跨度取值,纵向水平杆取立杆纵距,横向水平杆取立杆横距,便于计算也偏于安全; (2)内力计算不考虑扣件的弹性嵌固作用,将扣件在节点处抗转动约束的有利作用作为安全储备。

37、这是因为,影响扣件抗转动约束的因素比较复杂,如扣件螺栓拧紧扭力矩大小、杆件的线刚度等。根据目前所做的一些实验结果,提出作为计算定量的数据尚有困难; (3)纵向、横向水平杆自重与脚手板自重相比甚小,可忽略不计; (4)为保证安全可靠,纵、横向水平杆的内力(弯矩、支座反力)应按不利荷载组合计算。有关纵、横向水平杆在不利荷载组合下的内力计算方法可在建筑结构静力计算手册中直接查到; (5)横向水平杆计算简图中,本条规定外伸长度不超过500mm,在伸出长度上的荷载规定为300mm,这是根据我国施工工地的实际情况确定的。 图5.2.4的横向水平杆计算跨度,适用于施工荷载由纵向水平杆传至立杆的情况,当施工荷

38、载由横向水平杆传至立杆时,作用在横向水平杆上的是纵向水平杆传下的集中荷载,应注意按实际情况计算。此图只说明横向水平杆计算跨度的确定方法。 在第5.2.1条中未列抗剪强度计算,是因为钢管抗剪强度不起控制作用。如483.5的0235-A级钢管,其抗剪承载力为: 上式中为截面形状系数。一般横向、纵向水平杆上的荷载由一只扣件传递,一只扣件的抗滑承载力设计值只有8.0kN,远小于,故只要满足扣件的抗滑力计算条件,杆件抗剪力也肯定满足。5.2.3 纵向、横向水平杆的挠度应符合下式规定: (5.2.3)式中 挠度; 容许挠度,应按本规范表5.1.8采用。条文说明: 对受弯构件计算规定的说明: (l)关于计算

39、跨度取值,纵向水平杆取立杆纵距,横向水平杆取立杆横距,便于计算也偏于安全; (2)内力计算不考虑扣件的弹性嵌固作用,将扣件在节点处抗转动约束的有利作用作为安全储备。这是因为,影响扣件抗转动约束的因素比较复杂,如扣件螺栓拧紧扭力矩大小、杆件的线刚度等。根据目前所做的一些实验结果,提出作为计算定量的数据尚有困难; (3)纵向、横向水平杆自重与脚手板自重相比甚小,可忽略不计; (4)为保证安全可靠,纵、横向水平杆的内力(弯矩、支座反力)应按不利荷载组合计算。有关纵、横向水平杆在不利荷载组合下的内力计算方法可在建筑结构静力计算手册中直接查到; (5)横向水平杆计算简图中,本条规定外伸长度不超过500m

40、m,在伸出长度上的荷载规定为300mm,这是根据我国施工工地的实际情况确定的。 图5.2.4的横向水平杆计算跨度,适用于施工荷载由纵向水平杆传至立杆的情况,当施工荷载由横向水平杆传至立杆时,作用在横向水平杆上的是纵向水平杆传下的集中荷载,应注意按实际情况计算。此图只说明横向水平杆计算跨度的确定方法。 在第5.2.1条中未列抗剪强度计算,是因为钢管抗剪强度不起控制作用。如483.5的0235-A级钢管,其抗剪承载力为: 上式中为截面形状系数。一般横向、纵向水平杆上的荷载由一只扣件传递,一只扣件的抗滑承载力设计值只有8.0kN,远小于,故只要满足扣件的抗滑力计算条件,杆件抗剪力也肯定满足。5.2.

41、4 计算纵向、横向水平杆的内力与挠度时,纵向水平杆宜按三跨连续梁计算,计算跨度取纵距a;横向水平杆宜按简支梁计算,计算跨度0可按图5.2.4采用;双排脚手架的横向水平杆的构造外伸长度=500时,其计算外伸长度可取300mm。条文说明: 对受弯构件计算规定的说明: (l)关于计算跨度取值,纵向水平杆取立杆纵距,横向水平杆取立杆横距,便于计算也偏于安全; (2)内力计算不考虑扣件的弹性嵌固作用,将扣件在节点处抗转动约束的有利作用作为安全储备。这是因为,影响扣件抗转动约束的因素比较复杂,如扣件螺栓拧紧扭力矩大小、杆件的线刚度等。根据目前所做的一些实验结果,提出作为计算定量的数据尚有困难; (3)纵向、横向水平杆自重与脚手板自重相比甚小,可忽略不计; (4)为保证安全可靠,纵、横向水平杆的内力(弯矩、支座反力)应按不利荷载组合计算。有关纵、横向水平杆在不利荷载组合下的内力计算方法可在建筑结构静力计算手册中直接查到; (5)横向水平杆计算简图中,本条规定外伸长度不超过
