《计算机网络》

实验指导书

中南大学信息与工程学院
2011年10月

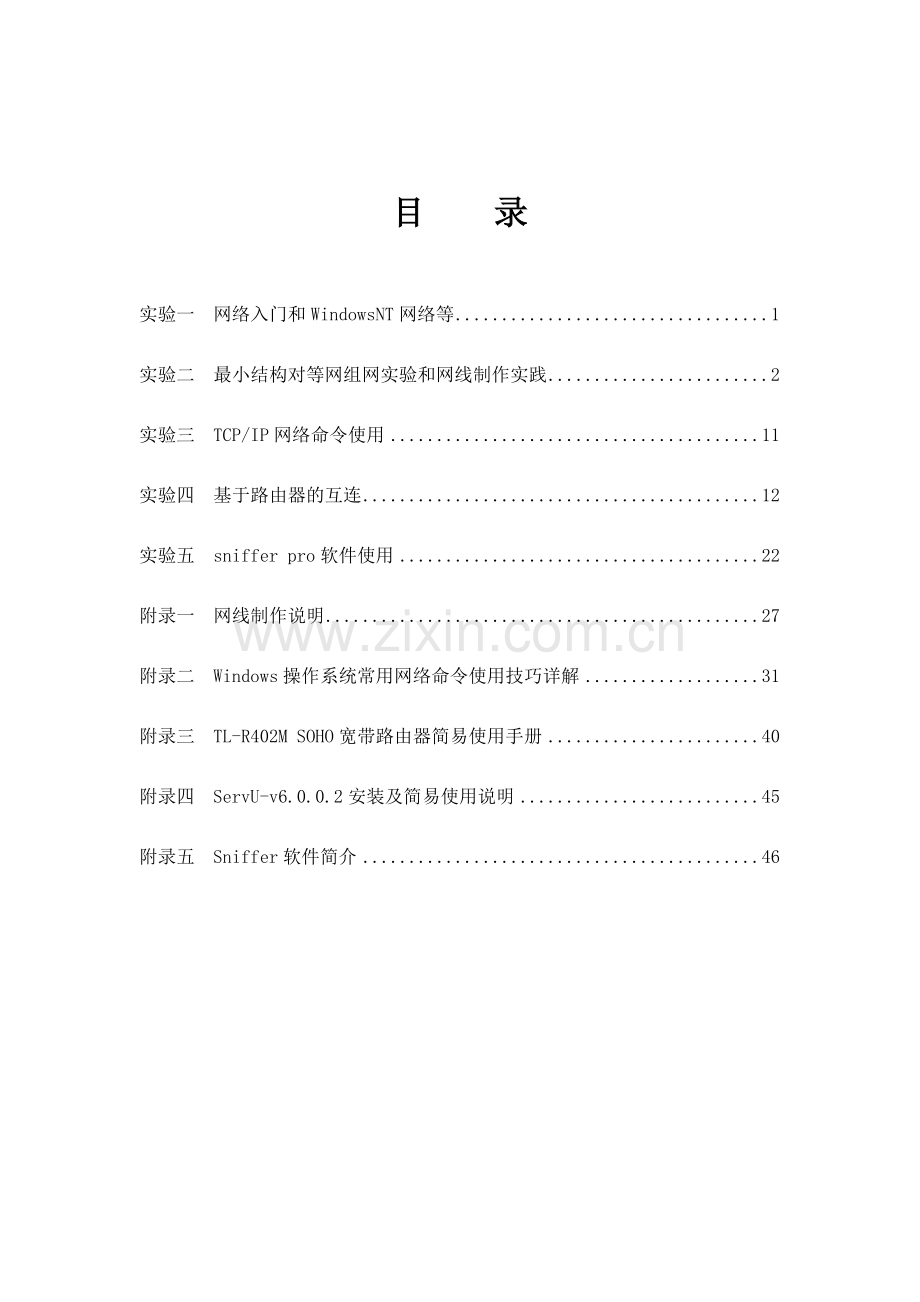

目　　录
实验一　网络入门和WindowsNT网络等 1
实验二　最小结构对等网组网实验和网线制作实践 2
实验三 TCP/IP网络命令使用 11
实验四　基于路由器的互连 12
实验五　sniffer pro软件使用 22
附录一　网线制作说明 27
附录二　Windows操作系统常用网络命令使用技巧详解 31
附录三 TL-R402M SOHO宽带路由器简易使用手册 40
附录四 ServU-v6.0.0.2安装及简易使用说明 45
附录五 Sniffer软件简介 46

实验一　网络入门和WindowsNT网络等

一、实验目的
初步认识计算机网络，了解各种网络术语，网络操作系统，网络的构建以及WindowsNT网络的实现与基本操作，进一步认识计算机网络，了解Unix系统，NetWare网络的实现与操作以及Internet网络的组成与实现等。

二、实验内容
1. 认识了解局域网网络；
2. 局域网络的组成；
3. 组建规划网络需要注意的事项；
4. 局域网的硬件连接与安装；
5. Windows NT 网络：Windows NT配置与设置；NT系统管理：NT用户管理；
6. Windows对等网：建立Windows对等网、使用Windows对等网；
7. Internet网络：建立通向Internet之路、Internet操作快速入门、获得Internet上的免费资源。

三、实验步骤
观看光盘《PCDIY2000网络版》A盘和B盘。

四、实验要求及报告
1. 了解什么是局域网、局域网的基本组成，能说出常用的网络所使用的操作系统和设备。
2. 当前路由器的主要功能有哪些？是否可以用它来组成局域网？
3. 学会申请网络中的一些免费资源，获得Internet上的免费资源。

实验二　最小结构对等网组网实验和网线制作实践
一、实验目的和时间
1、学会小型有线局域网的组网技术，包括双机互连和在Windows平台下组建最小对等局域网的方法。
2、学会综合利用网络命令进行网络测试，并对结果进行分析及故障定位。
二、实验环境及要求
硬件要求：网卡2块，RJ-45插头2个，双绞线1根。
软件要求：操作系统采用 Windows XP或Windows2000。
三、实验原理
本实验使用交叉双绞线连接两台计算机的网卡，组成最小结构的对等网。其中一台为主机，另外一台为客户机。
四、实验内容
1、直连和交叉双绞线的制作方法与实践；
2、安装网卡驱动程序、设置网卡的IP地址、安装网络协议和建立局域网内的资源共享；
3、使用网络命令，从返回的信息中提取网络状态的结果并进行分析，诊断本地和远程网络连接状态。
五、实验步骤
1、硬件制作和连接
交叉线制作方法：两个水晶头分别称为A和B。
为了形成回路，双绞线的一端按照EIA/TIA 568A线序连接，另外一端按照EIA/TIA 568B线序连接，制作成交叉双绞线。
EIA/TIA 568A连接的顺序为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
EIA/TIA 568B连接的顺序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
将制作好的水晶头分别插入主机和客户机的网卡中，硬件连接完成。
备注：现在许多路由器、交换机、或者ADSL调制解调器甚至网卡都采用了“线序自动识别技术”，因此使用了该项技术的设备在相互连接时可以随意使用交叉或者直通线。
2、安装网卡驱动程序
正确的安装网卡驱动程序，在系统的“设备管理”中能看到这些网卡，如下图所示：

3、设置网卡IP地址
（1）服务器IP地址设置
一旦成功安装了网卡，在“网络连接”的窗口就会自动产生一个表示网卡的“本地连接”图标，系统会给它命名为“本地连接”。作为服务器，IP地址设置方法如下：
在【控制面板】的窗口中双击【网络连接】图标，在“网络连接”窗口内，选择“本地连接”，右击选择“属性”，点击出现本地连接属性窗口，如下图所示

再选择“Internet 协议 （TCP/IP）”项，单击【属性】按钮，出现如下图所示窗口：

选择“使用下面的IP地址”，在地址框内填入：192.168.0.1，系统会自动填入子网掩码：255.255.255.0。“默认网关”的地址不需要填任何数据。
单击【确定】按钮，完成设置。
（2）客户机地址的设置
如前面服务器IP地址设置的步骤一样，打开“Internet 协议(TCP/IP)属性”窗口，在“IP地址”填入：192.168.0.2，子网掩码：255.255.255.0，在默认网关的地址填入：192.168.0.1（服务器的IP地址），如下图所示：

单击确定，完成IP地址的设置。
4、安装网络协议
网络之间的通信关系是由网络协议建立的，网络中的每台计算机的网络协议都必须相同。支持局域网的网络协议有3重，分别是TCP/IP协议、NETBEUI协议和IPX/SPX协议。局域网中的计算机都需要安装这些协议才能进行通信、网络游戏和共享Internet上网。
Windows会在安装网卡的时候自动为大多数的网卡安装TCP/IP协议，并将它们与网卡绑定。这里需要设置NETBEUI协议和IPX/SPX协议。
安装协议的方法：
同前所述，打开“本地连接属性”窗口，如下图所示：

单击【安装】按钮，出现“选择网络组件类型”对话框。

选择【协议】，再单击【添加】按钮，出现下图所示“选择网络协议”对话框：

在“网络协议”列表中，选择“NWLink IPX/SPX/NetBIOS Compatible Transport Protocol”,点击【确定】按钮，协议即告安装完毕，系统返回“本地连接属性”对话框，如下图所示：

窗口中就会出现“NWLink NetBIOS”和“NWLink IPX/SPX/NetBIOS Compatible Transport Protocol”两种协议，表明系统一次性将这两种协议都安装完毕。
备注：NetBIOS接口是为NetBEUI、NWLink和TCP/IP等协议而写的，因此在Windows XP操作系统中，只要安装了“NWLink IPX/SPX/NetBIOS Compatible Transport Protocol”协议，就包括了NetBEUI协议的功能。
5、建立资源共享
在Windows XP系统中，建立文件夹共享的方法为：
在Windows XP桌面单击【开始】→【我的电脑】。在“我的电脑”窗口中选择磁盘或者文件夹。在单击“文件和文件夹任务”窗口中的“共享此文件夹”图标，如下图所示：

这里选取文件夹My Document,如下图所示，如果允许其他用户更改更加共享文件夹中的文件，也可选择“允许网络用户更改我的文件（W）”这一选项。如下图所示：单击【确定】按钮。文件夹 My Document 的图标下就出现了一个用小手托起的标记，表明它具有了共享特性。

一旦在主机中建立了文件夹的共享，客户机中就能看到这些文件夹。双击“网上邻居”的图标，单开“网上邻居”窗口，选择“本地网络”，就看到了服务器计算机上的共享文件夹。
双击任意一个服务器上的共享文件夹，就能看到其中的文件，根据主机授予的权限就可以共享这些文件，包括运行其中的程序。
6、连通局域网的方法
用ping 命令连通其它计算机：
Ping，命令是一个使用频率极高的实用命令，用于确定计算机是否能与另外一台计算机交换（发送与接收）数据报。Ping显示的TTL(Time To Live 存在时间)值，可以推算出数据包通过了多少个路由。也可以判断出网卡、调制解调器、电缆和路由器等故障。
连通局域网内其他的IP
假设要连通本网内IP地址为192.168.4.100的一台客户机，ping命令的使用方法为：
在DOS提示符下输入ping命令和IP地址192.168.4.100.
C:\> ping 192.168.4.100 –t
窗口会返回连续的回应应答，如下图所示：

如果窗口出现连续的Request time out 提示，则说明网络线路不正常，也就是没有连通。
连通本机的IP
连通本机IP后，本机应该对PING 命令做出正确的应答，如果没有，则表示本机的配置或者硬件出了问题，应立即断开本机的网络电缆，再从新发送该命令，如果本机对ping命令做出了应答，则说明网络内有因外一台计算机配置了与本机相同的IP地址。
连通网关的IP
连通网关IP后，如果收到正确的应答，表示局域网中网关路由器配置正确。
连通远程的IP
连通远程IP ，如果收到正确的应答，表明网关配置正确。
测试网络中的DNS服务器是否正确
在提示符下输入ping命令和任意一个域名，如果DNS配置正确，它就能将任意一个域名解析成一个IP地址。
如下图所示，输入：ping -t

如果出现如下如所示的窗口，表示域名： 的IP地址为：202.197.67.57。

如果出现unknown host name提示信息，则说明DNS配置出错。
探测对方网络参数
输入ping –a 202.197.61.57
窗口中返回探测到IP地址202.197.61.57的域名为, 如下图所示：

六、实验记录及结果分析
1、提交本实验所实现的共享文件的结果（屏幕截图），并指Windows XP或Windows2000系统中有哪些文件夹是不能实现共享的？
2、提交实现组网后，用ping命令进行测试的结果，并进行分析，如果有故障，应分析出故障点和故障原因。
七、思考题
1、网线制作布线标准有几种规定？它们的具体标准是什么？
2、双绞线线序分类有几种？它们的具体线序是如何排序的？
3、如何使用有线网卡构建“星形对等网”和“总线型对等网”，试对这两种网络的组建方法进行一个概述，并从性能与适用场合方面和本实验中所使用的“最小结构对等网”进行一个简单的比较？
4、如果不使用网卡，还有哪些其他的方法能够实现双机互联？
5、试说出实际动手制作网线的布线标准、双绞线的线序分类以及制作步骤和测试方法.。

实验三 TCP/IP网络命令使用
一、实验目的
1. 学会使用 ping、ipconfig等网络命令及参数的使用；
2. 学会综合利用网络命令进行结果分析及故障定位；
二、实验原理
网络命令实质上是通过WINDOWS中的一些实用小程序，对网络的运行状态，运行结果及运行过程进行的一些控制、检测和状态记录等。合理组合使用网络命令，并对结果进行分析，是网络管理的一个基本手段。
三、实验内容
1. 分别验证Ping、Netstat、IPConfig、ARP、Tracert、Route 与 NBTStat等网络命令的使用方法，具体使用参见附录二 —— Windows操作系统常用网络命令使用技巧详解；
2. 把常用的参数都试一下，并观察分析结果；
3. 组合使用几个命令，并从记录中提取当前网络状态的结果并分析。
四、实验步骤
1. 进入命令菜单：win2000下，“开始->运行”，输入command，回车；
2. 输入命令及参数，参见附录二 —— Windows操作系统常用网络命令使用技巧详解；
3. 记录结果并分析。
五、思考题
1、能不能根据PING命令显示的结果判断网络质量的好坏，为什么？
2、各种网络命令运行结果有什么差异？分别适用于什么场合？

实验四　基于路由器的互连
一、实验目的
掌握有线、无线路由器和网卡的安装及使用，利用其路由器及网卡组建局域网，建立FTP服务器并设置其成为虚拟服务器,实现局域网与局域网的互联、局域网与广局域网的互联和广局域网与广局域网的互联。
二、实验设备
计算机一台或多台，有线路由器或无线路由器一个，有线网卡或无线网卡1个或多个，网线若干等。
三、实验内容
1. 通过用路由器和有线网卡来组成一个有线局域网或用无线路由器和无线网卡来组成一个无线局域网；
2. 只通过无线网卡来组成一个无线局域网；
3. 在自己的计算机上用ServU-v6.0.0.2建立FTP服务器；
4. 配置路由器，使得该FTP成为虚拟服务器，以便为路由器以外的计算机提供服务；
5. 测试不同距离的无线网卡之间传送文件时传输速率的变化。
四、实验步骤
（一）有线路由器：
1. 有线路由器的访问：用网线将计算机与路由器的任意一个LAN口连接好，通过在“开始->运行”中输入命令：ping 200.200.200.201 测试连接情况（确保所使用的计算机已经用双绞线与路由器的任意一个LAN口连接好，并且其计算机的IP地址与路由器LAN口的IP地址在同一段上，比如都是200.200.200.*， *号表示1~254，否则无法登录），如图1所示。

图1
若计算机与路由器连接成功，屏幕上出现：
Reply from 200.200.200.201: bytes=32 time<10ms TTL=64
Reply from 200.200.200.201: bytes=32 time<10ms TTL=64
Reply from 200.200.200.201: bytes=32 time<10ms TTL=64
Reply from 200.200.200.201: bytes=32 time<10ms TTL=64

Ping statistics for 200.200.200.201:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 0ms, Average = 0ms
这表明计算机与路由器在同一个网络下，网络组建成功；否则出现：
Request timed out.
Request timed out.
Request timed out.
Request timed out.

Ping statistics for 200.200.200.201:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 0ms, Average = 0ms

这时候请检查你的计算机的IP地址和路由器的IP地址是否配置正确，参见附录三 —— TL-R402M SOHO宽带路由器简易使用手册；
1. 在自己的计算机中建立FTP服务：安装FTP服务软件ServU-v6.0.0.2，参见附录四，ServU-v6.0.0.2安装及简易使用说明；
2. 在确保当前路由器下的局域网中其他计算机也能访问自己的FTP服务后，登录路由器管理界面，查看路由器的设置：在浏览器中输入http://200.200.200.201，登录用户名和密码均为admin；设置虚拟服务器，具体参看附录四第六点；
3. 设置成功后，可以通过其它路由器下的计算机访问自己的FTP服务，这类似于从Internet访问自己的FTP服务。

（二 ） 无线路由器：
1 . 无线路由器的访问：无线路由器的访问与有线路由器一样，用网线将计算机与路由器的任意一个LAN口连接好，同第1步；确保计算机与路由器连接成功后，登录无线路由器，查看路由器的设置：在浏览器中输入http://200.200.200.200或http://200.200.200.202，登录用户名和密码均为admin；
2. 该无线路由器的设置除了“无线参数”以外，其他的设置与有线路由器是类似的，请参看附录三的相关部分，这里介绍“无线参数”的设置（实验室已经设置好参数，这里大家只要看看参数是如何设置的，无需更改，否则可能造成别人无法登陆）；
“基本设置”中的主要参数：
SSID号 —— 无限局域网用于身份验证的登录名，只有通过身份验证的用户才可以访问本无线网络，本实验室有两个SSID，分别是测控200，测控202；
频段 —— 用于确定本无线路由器使用的无线频率段，默认为6，当已经有一个无线网络使用了该频段时，最好使用1或13，这样可以避免干扰；本实验室SSID为“测控200”的无线路由器使用的是频段1，而“测控202”使用频段13；
模式 —— 可以选择11Mbps带宽的802.11b模式和54Mbps带宽的802.11g模式（兼容802.11b模式），这里选择“54Mbps带宽的802.11g模式”；
开启无线功能 —— 如果启用此功能，则接入本无线网络的主机将可以访问有线网络，本实验选择“开启无线功能”；
允许SSID广播 —— 如果选中，路由器将向所有的无线主机广播自己的SSID号，本实验选择“允许SSID广播”；
开启安全设置 —— 选中后，下面的“安全类型”才有效，本实验暂时不选中此项；如果选中了，那么无线主机中也要做相同的安全配置方可接入该无线网络；
修改好无线参数后，选择“保存”，则会弹出如图2对话框：

图2
选择“确定”，无线路由器重新启动，启动成功后新的无线参数才被应用。
2. 无线网卡的安装（新老版本的无线网卡驱动不同软件界面也不一样）：将网卡插入计算机的PCI插槽，拧好螺丝；启动计算机，进入系统后会提示找到新硬件，点击下一步，老版网卡指定驱动程序在文件夹TL-WN310G_ 350G_351G 4.0\Driver\Win2000，新版本的在文件夹TL_WN310G&TL_WN350G\Driver\中，进入文件夹TL-WN310G_350G_351G 4.0（新版本进入TL_WN310G&TL_WN350G），点击setup进行无线网卡配置程序的安装，安装完毕后桌面上出现“TP-LINK 54M无线网卡配置程序”的图标（本实验室已安装好无线网卡，此步骤可跳过）。
（三） 54M无线网卡客户端应用程序的软件配置
1. 无线主机接入以无线路由器为AP（Access Point，即访问接入点）的无线网络：点击桌面上的“TP-LINK 54M无线网卡配置程序”图标，启动配置程序，如下图3所示：

图3
配置软件运行后在桌面右下角任务栏中显示图标：（绿色），表示已经建立无线连接；如果显示图标是（灰色），表示网卡还没有建立无线连接。可能已关闭无线，必须将关闭无线前面的勾取消。
接下来要修改默认值的首选接入点，点击图三中的修改按钮，在配置文件管理中的高级选显卡中点击首选AP选项，如图4所示：

图4

在接入点要输入该实验室路由器的WAN口MAC地址，如果同时存在两台路由器，那么在此同时填入两台路由器的WAN口的MAC地址，首选的是该无线网络所在的路由器的MAC地址。
2. 快速建立连接：点击“扫描” 选项卡，这一栏显示无线网卡周围无线工作站和Ad-Hoc（对等模式，即点对点模式，不通过AP来连接）工作模式下无线网卡的相关信息，如下图5所示。选择所需要连接的SSID，点击“激活”或双击该SSID。如果无线工作站是加密的，“发送密钥索引”、“网络密钥”就会弹出，必须正确填写才能建立有效连接。成功建立连接后，配置软件用该SSID为文件名建立用户配置文件，保存连接信息。

图5
3. 建立无线连接后，在桌面右下角任务栏中显示图标（绿色），这时候点击“当前状态”选项卡，可以看到所连接无线网络的各种信息，如下图6所示：

图6
注意：如果计算机中还有一块有线网卡，请保证它的IP地址与无线网卡不在同一段上，否则请先禁用该有线网卡。
在“连接信息”下，“网络类型”为Infrastructure，即“基本结构模式”，此种模式需要一台符合IEEE802.11a/g模式的AP存在，本实验中的无线路由器就充当了这样一个AP；“RSSID”为无线路由器LAN口的物理地址；“安全设置”为“已关闭”表明该无线网络并没有启用安全设置；
在“Internet协议（TCP/IP）”下，显示TCP/IP协议信息，如果该信息没有正确获取（比如在无线网卡的当前状态看到的IP不是200.200.200..*网段的或者用ping 命令时显示Destination host unreachable.），则可以通过在“开始->运行”中输入命令“cmd”（win2000系统），进入DOS命令窗口，在提示符中输入命令：ipconfig /release_all，之后再输入ipconfig /renew_all；这样就可以正确的获取路由器的DHCP服务器分配的IP地址及网关信息,如果还是不行，请确认无线网卡的internet属性中使用的是自动获取ip.
在成功建立连接后就可以测试通过无线路由器上网：在IE中输入网站的域名，比如：，如果出现上网认证界面，对于接入SSID为“测控200”的无线网络的用户请输入“用户名：mcti140，密码：mcti140123”，而接入SSID为“测控202”的无线网络的用户请输入“用户名：mcti141，密码：mcti141123”，认证成功后请不要关闭弹出的时钟窗口，它表明宽带上网已连接，这时再次打开IE，输入网站的域名就可以上网了。如果不能自动弹出认证网页，可以试着输入http://202.197.64.49/portal/ 来手动打开认证网页，如果还打不开，请检查网络。
4. 通过无线网卡组建局域网：双击桌面右下角的图标，打开“TP-LINK 54M无线网卡配置程序”，点击“配置文件管理”选项卡，点击“新建”按钮，新建一个配置文件，如下图7所示：

图7
　　这里的“配置文件名称”和“SSID”都使用自己的计算机名称，比如s16，网络类型选择“Ad-Hoc”，这种类型的网络不需要一个AP就可以组建起来，其他参数可以自己选择；点击“下一步”，采用默认设置，直到“完成”。
5. 保存配置文件，点击“当前状态”选项卡，在“选择配置文件”下拉框中选择刚才建立的配置文件，比如“s16”，这时候“状态：”栏显示“搜索s16”，它表明无线网卡正在搜索SSID为s16的Ad-Hoc网络，只要这时候另外一台计算机也同样配置一个SSID为“s16”的配置文件，相关设置都跟上面的那个“s16”的配置相同（并且两台要通讯的无线网卡 “当前状态”选项卡的“IP地址：”显示为同一段网络，比如都是：200.200.200.*，*为1～254；如果显示为“0.0.0.0”，请自行设置无线网卡的IP地址，可以参考无线网卡第三点中的操作），当两台计算机同时搜索s16时就可以组建一个SSID为“s16”的Ad-Hoc网络。
6. 在组成了一个Ad-Hoc网络后，可以在Ad-Hoc网络中的计算机之间相互访问共享资源，这里可以测试一下距离不同的两台Ad-Hoc网络中的计算机传输文件的速度有何不同，观察它的“信号强度”和“连接速率”在不同距离下的变化和关系。
四 无线网卡TL-WN350G的软件配置
1. 无线主机接入以无线路由器为AP（Access Point，即访问接入点）的无线网络：点击桌面上的“TP-LINK 54M无线网卡配置程序”图标，启动配置程序，如下图8所示：

图8
在“执行”菜单下，如果“启用网络”为灰色的，打开“我的电脑”——“控制面版”——“管理工具”——“服务”，滚动条拉到下面找到并双击“TP-LINK服务配置程序”，将“禁用”改为“自动”并点“应用”，然后点“启动”。
配置软件运行后在桌面右下角任务栏中显示图标：（绿色），表示已经建立无线连接；如果显示图标是（灰色），表示网卡还没有建立无线连接，此时显示的无线网卡的当前工作状态，包括网络的连接状态，网卡的工作模式，当前的IP，工作频率以及连接的速率及当前的频道，还有当前的信号强度传输速率＆加密状态等信息。
点击“高级”如图9，可以看到网卡的工作状态以及所连接的AP的一些相关的信息。

图9
2 快速建立连接：点击“用户文件管理”选项卡中。点击“搜索”选择所需要连接的SSID，点击“激活”或双击该SSID。用该SSID为文件名作为配置文件名称然后确定保存。如果无线工作站是加密的，“安全”选项卡中正确进行正确的配置才能建立有效连接。成功建立连接后，建立用户配置文件，保存连接信息。

图10
3建立无线连接后，在桌面右下角任务栏中显示图标（绿色），这时候点击“当前状态”选项卡，可以看到所连接无线网络的各种信息.
注意：如果计算机中还有一块有线网卡，请保证它的IP地址与无线网卡不在同一网段上，否则请先禁用该有线网卡。
在“连接信息”下，“网络类型”为Infrastructure，即“基本结构模式”，此种模式需要一台符合IEEE802.11a/g模式的AP存在，本实验中的无线路由器就充当了这样一个AP；“RSSID”为无线路由器LAN口的物理地址；“安全设置”为“已关闭”表明该无线网络并没有启用安全设置；
IP信息没有正确获取，则可以通过在“开始->运行”中输入命令“cmd”（win2000系统），进入DOS命令窗口，在提示符中输入命令：ipconfig /release_all，之后再输入ipconfig /renew_all；这样就可以正确的获取路由器的DHCP服务器分配的IP地址及网关信息；
在成功建立连接后就可以测试通过无线路由器上网：在IE中输入网站的域名，比如：，如果出现上网认证界面，对于接入SSID为“测控200”的无线网络的用户请输入“用户名：mcti140，密码：mcti140123”，而接入SSID为“测控202”的无线网络的用户请输入“用户名：mcti141，密码：mcti141123”，认证成功后请不要关闭弹出的时钟窗口，它表明宽带上网已连接，这时再次打开IE，输入网站的域名就可以上网了。
4通过无线网卡组建局域网：双击桌面右下角的图标，打开“TP-LINK 54M无线网卡配置程序”，点击“配置文件管理”选项卡，点击“新建”按钮，新建一个配置文件，如下图11所示：

图11
　　这里的“配置文件名称”和“SSID”都使用自己的计算机名称，比如s16，然后在“高级”选项卡中网络类型选择“Ad-Hoc”，这种类型的网络不需要一个AP就可以组建起来，其他参数可以自己选择；点击“确定”设置完成。
5点击“当前状态”选项卡，选择刚才建立的配置文件名，比如“s16”，这时候“状态：”栏显示“搜索s16”，它表明无线网卡正在搜索SSID为s16的Ad-Hoc网络，只要这时候另外一台计算机也同样配置一个SSID为“s16”的配置文件，并且设置都跟上面的那个“s16”的配置相同，当两台计算机同时搜索s16时就可以组建一个SSID为“s16”的Ad-Hoc网络（两台要通讯的无线网卡 “当前状态”选项卡的“IP地址：”显示为同一段网络，比如都是：200.200.200.*，*为1～254；如果显示为“0.0.0.0”，请自行设置无线网卡的IP地址，可以参考无线网卡第三点中的操作）。
在组成了一个Ad-Hoc网络后，可以在Ad-Hoc网络中的计算机之间相互访问共享资源，这里可以测试一下距离不同的两台Ad-Hoc网络中的计算机传输文件的速度有何不同，观察它的“信号强度”和“连接速率”在不同距离下的变化和关系。

五.设置跨路由器的FTP虚拟服务器附加说明
1、如果想通过路由器上网，就必须保证该路由器下有一台机器登陆学校网关认证。
2、作为服务器的ftp端口号必须与所在路由器上的"虚拟服务器"-〉"转发规则"下的端口号一致。
3、如果设置ftp端口号为默认值21以外的端口号，比如30，必须进行如下操作：
① 在Serv-U所建立的"域"->"设置"->"高级"下设置“允许被动模式数据传输，使用IP：”为所用路由器的IP地址；
② 在Serv-U中的“本地服务器”->“设置”->“高级”下设置“PASV端口范围”,比如“2000-3000”,这里的端口范围要求在1024以上。
③ 在路由器下的"转发规则"->"特殊应用程序"中设置相应参数。比如，如果ftp服务使用了端口30，而“PASV端口范围”设置为“2000-3000”，那么应设置“触发端口” 为30，“触发协议” 使用默认值ALL，“开放端口” 填写“2000-3000”,“开放协议”使用默认值ALL，“启用”打勾。
4、请使用软件GlobalSCAPE访问FTP服务器，这比使用IE访问会方便快速很多。
五、实验要求
1. 熟悉路由器的常用术语；
2. 能够用路由器组建局域网共享数据，并将该局域网接入Internet；
3. 会设置虚拟服务器，通过配置路由器，使其能够对外提供网络服务；
4. 能够用无线路由器和无线网卡组建无线网络共享数据；
5. 能实现局域网与局域网的互联、局域网与广局域网的互联和广局域网与广局域网的互联。并画出其局域网与局域网的互联、局域网与广局域网的互联和广局域网与广局域网的互联的网络图。
六、思考题
试画出其实现的局域网与局域网的互联、局域网与广局域网的互联和广局域网与广局域网的互联的网络结构图。
注意: 利用无线网卡组建局域网的计算机,必须首先停用有线网卡。如用鼠标右键点击桌面“我的电脑”选择“属性”，进入“系统特性”选择“硬件”，点击“设备管理器”，进入“设备管理器”，标点击“网卡”，用鼠标右键点击对应用鼠标右键点击，选择“停用”。
实验五　sniffer pro软件使用
一、实验目的
1、学会使用 sniffer pro软件；
2、综合利用网络知识进行协议包的分析及故障判断；
二、实验环境及要求
586以上计算机；windows98以上操作系统；sniffer pro软件
三、实验原理
Sniffer软件是NAI公司推出的功能强大的协议分析软件。它用一个可视的界面，扑获网络数据流，并通过专家分析系统对数据包进行分析。它有利于综合分析网络的运行情况从而进行故障的精确定位和排除。
四、实验内容
1. 熟悉Sniffer软件的使用（具体使用参见附录五）；
2. 记录并分析本机的各层协议的包（mac，ip，tcp，udp，dns等）；
3. 进行本地网络的状态分析。
五、实验步骤
1、打开Sniffer软件；
2、定义过滤规则：
在默认情况下，sniffer将捕获其接入碰撞域中流经的所有数据包，但在某些场景下，有些数据包可能是不需要的，为了快速定位网络问题所在，有必要对所要捕获的数据包作过滤。Sniffer提供了捕获数据包前的过滤规则的定义，过滤规则包括2、3层地址的定义和几百种协议的定义。定义过滤规则的做法一般如下：
a、在主界面选择capture->define filter选项。这是最常用的定义。其中包括MAC地址、ip地址和ipx地址的定义。以定义IP地址过滤为例，见下图。

比如，现在要捕获地址为10.1.30.100的主机与其他主机通信的信息，在Mode选项卡中，选Include(选Exclude选项，是表示捕获除此地址外所有的数据包)；在station选项中，在任意一栏填上10.1.30.100,另外一栏填上any（any表示所有的IP地址）。这样就完成了地址的定义。注意Dir.栏的图标：
b、选择协议

c、设置缓冲区文件的大小和位置

d、将定义的规则保存下来，供以后使用。
3、捕获数据包：
a、启动捕获引擎。
可以实时监控主机、协议、应用程序、不同包类型等的分布情况。

可以实时统计每秒钟接收到的包的数量、出错包的数量、丢弃包的数量、广播包的数量、多播包的数量以及带宽的利用率等。可以查看通信量最大的前10位主机。通过连线，可以形象的看到不同主机之间的通信。可以了解到不同主机通信的最小、最大、平均响应时间方面的信息。可以看到历史数据抽样出来的统计值。可以实时观察到数据流中不同协议的分布情况。可以获取cisco交换机的状态信息。在捕获过程中，同样可以对想观察的信息定义过滤规则，操作方式类似捕获前的过滤规则。
b、捕获数据包后的分析工作
要停止sniffer捕获包时，点选Capture->Stop或者Capture->Stop或Display,前者停止捕获包，后者停止捕获包并把捕获的数据包进行解码和显示。如下图

对每个数据包进行解码，可以看到整个包的结构及从链路层到应用层的信息，事实上，sniffer的使用中大部分的时间都花费在这上面的分析，同时也对使用者在网络的理论及实践经验上提出较高的要求。素质较高的使用者借此工具便可看穿网络问题的结症所在。
Expert:这是sniffer提供的专家模式，系统自身根据捕获的数据包从链路层到应用层进行分类并作出诊断。其中diagnoses提出非常有价值的诊断信息。下图是sniffer侦查到IP地址重叠的例子及相关的解析。

同样提供解码后的数据包过滤显示。要对包进行显示过滤需切换到Decode模式。定义过滤规则。应用过滤规则。显示过滤的使用基本上跟捕获过滤的使用相同。

4 、记录结果并分析。
六、实验记录及结果分析
规则定义
运行结果
包的数据
状态分析
故障原因

七、思考题
1. udp和tcp的包的差别在哪里？
2. 如何利用结果确定网络状态或故障？
3. 同类的协议分析软件有那些，各有什么特点？

附录一　网线制作说明
一、EIA／TIA的布线标准
EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。
568Ａ标准：
绿白—１，绿—２，橙白—３，蓝—４，蓝白—５，橙—６，棕白—７，棕—８
568Ｂ标准：
橙白—１，橙—２，绿白—３，蓝—４，蓝白—５，绿—６，棕白—７，棕—８
“橙白”是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同。
双绞线的顺序与RJ-45水晶头的引脚序号要一一对应，将RJ-45水晶头接口有弹片一侧朝下，从左向右编号依次为1至8。
为了保持最佳的兼容性，普遍采用EIA／TIA 568B标准来制作网线。注意：在整个网络布线中应该只采用一种网线标准。如果标准不统一，几个人共同工作时准会乱套；更严重的是施工过程中一旦出现线缆差错，在成捆的线缆中是很难查找和剔除。建议统一采用568B标准。
事实上10Ｍ以太网的网线只使用 １、２、３、６编号的芯线传递数据，即1、2用于发送，3、6用于接收，按颜色来说：橙白、橙两条用于发送；绿白、绿两条用于接收；4、5、7、8是双向线。
100Ｍ和1000Ｍ网卡需要使用四对线，即8根芯线全部用于传递数据。由于10Ｍ网卡能够使用按 100Ｍ方式制作的网线；而且双绞线又提供有四对线，所以日常生活中不再区分，10Ｍ网卡一般也按100Ｍ方式制作网线。
二、双绞线线序分类
根据网线两端连接网络设备的不同，网线又分为直通（Straight-through）、交叉（Cross-over）和全反（Rolled）。直通线（平行线）就是两头都按前面介绍的568A标准或568B标准制作的网线。交叉线的线序在直通线的基础上做了一点改变：就是在线缆的一端把1和3对调，2和6对调。即交叉线的一端保持原样（直通线序）不变，在另一
