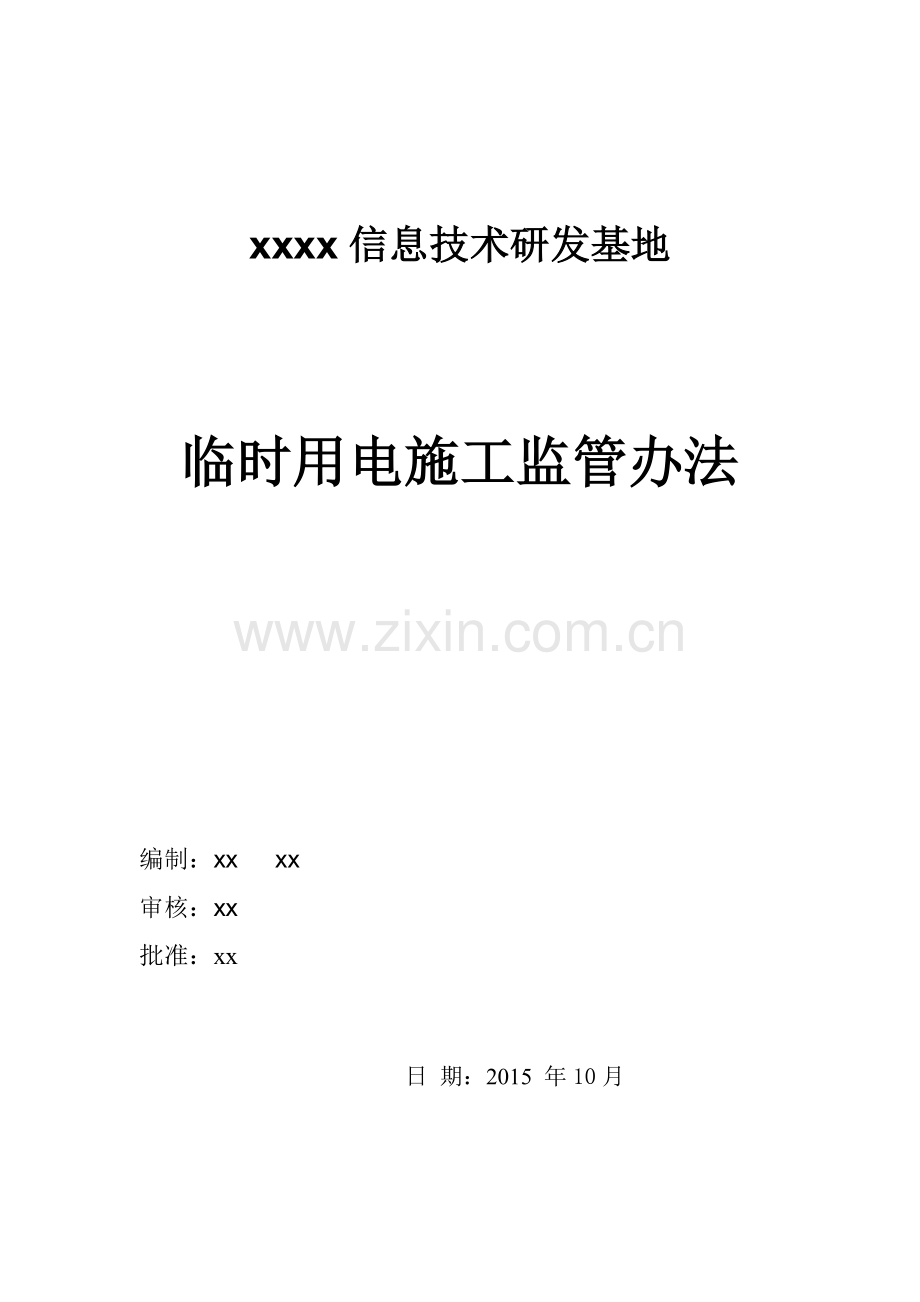

xxxx信息技术研发基地
临时用电施工监管办法
编制：xx xx
审核：xx
批准：xx
日 期：2015 年10月
内容概要
一、工程概况
二、编制本安全监管办法的说明
三、施工物资、质量控制、临时安全用电监管办法的依据
四、项目监管组织机构
五、工程质量控制
六、临电施工现场的临时用电安全监管要点
七、工程竣工验收
八、工程量计量与支付
九、竣工结算
一、工程概况
1.工程名称 ：xxxx施工临时用电
2.建设地点: xxxxxxx地块
3.场地自然条件（包括现场环境、地形、地貌、地下管线、地质、水文）等方面自然条件良好，无影响工程施工的不良因素。
4.资金来源 ：企业投资。
5.安全目标 ：零事故。
6.质量要求为合格。
7.工期：按合同约定时间。
8.电气施工内容；
由xxx电站出线10kV向阳路原有向阳6#开闭器供电缆头刀闸杆（710）向北新架线路（直线距离），导线采用JKLYJ-10kV-70mm²绝缘线。新立内置接地线混凝土电杆φ190×12m×1基。在新立支1#电缆头杆处新装10kV刀闸1组并加装刀闸绝缘罩3只、避雷器3只、故障指示器3只 由新立支1#电缆头杆至新装电缆用户负荷开关箱，新敷设10kV电缆ZRC－YJY22－10kV-3×150mm²，电缆采用直埋穿管方式敷设，采用 Ф150改性聚丙烯波纹管。由新装电缆用户负荷开关箱分别至新建1#箱式变500kVA、 2#箱式变500kVA全部采购、安装、调试、发电。
二、编制本安全监管办法的说明
1.按照国家和市有关安全生产规定，结合本 本临时施工用电特点以及通过施工组织设计方案的分析、评估，在施工现场临时用电存一定危险源，因此，本项目部为加强临时供电施工的安全和监控，特编制本专项安全监督实施措施。
2.本专项安全监管办法适用于从事施工现场临时用电的安全监督人员监督工作，施工单位的施工过程应符合本办法的要求。
三、施工物资、质量控制、临时安全用电监管办法的依据
1.《建设工程安全生产管理条例》（国务院第393号）
2.《建筑施工安全检查标准》（JGJ59-99）
3.《施工现场临时用电安全技术规范》（JGJ46-2005）
4.《电 气装置安装工程电缆线路施工及验收规范》（GB50168－92）
5.《额定电压10kV架空绝缘电缆》（GB/T 14049-2008）
6.《建筑物防雷工程施工与质量验收规范》（GB50601-2010）
7.《变配电室安全管理规范 》（DB11/527-2014）
8. GB50300—2013《建筑工程施工质量验收统一标准》
9. GB50303—2002《建筑电气工程施工质量验收规范》
10.《电气装置安装工程电缆线路施工及验收规范GB50168-2006》
11.《建筑安装分项工程施工工艺规范（电）J10313-2003》
12.《建筑工程资料管理规程》DB11／T695-2009
13.《建筑地基基础工程施工质量验收规范》（GB50202-2002）
14.《混凝土结构工程施工质量验收规范》（GB50204-2002）
四、项目监管组织机构
项目经理
xxx
总工程师
xxx
现场管理工程师
xxxxxx
造价管理
xxxxx
资料管理员
xx
五、工程质量控制
（一）检验批、分项分部工程的划分
分部工程名称
子分部工程名称
分项工程名称
建筑电气
室外电气
架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管敷设，电线、电缆穿管敷设，电缆头制作、导线连接和线路电气试验，建筑照明通电试运行，接地装置安装
地基与基础
地基及基础处 理
灰土地基、砂和砂石地基、碎砖三合土地基、土工合成材料地基、粉煤灰地基、重锤夯实地基、强夯地基、振冲地基、砂桩地基、预压地基、高压喷射注浆地基、土和灰土挤密桩地基、注浆地基、水泥粉煤灰碎石桩地基、夯实水泥土桩地基。
混凝土基 础
模板、钢筋、混凝土，后浇带混凝土，混凝土结构缝处理
地下防水
防水混凝土、水泥砂浆防水层、卷材防水层、涂料防水层、金属板防水层、塑料板防水层、细部构造、喷锚支护、复合式衬砌、地下连续墙、盾构法隧道；渗排水、盲沟排水，隧道、坑道排水；预注浆、后注浆，衬砌裂缝注浆
主体结构
混凝土结 构
模板、钢筋、混凝土，预应力、现浇结构、装配式结构
（二）工程物质的质量控制及验收程序
1.基本规定
（1）用于工程的材料、构配件、设备应有产品合格证明文件，专业工程师按有关规定检查相关证明，并按规定实施见证取样和送检；
（2）专业工程师要检查用于工程的材料、构配件、设备是否满
足设计要求和有关规范及现行法规、合同的规定；
（3）用于工程的材料、构配件和设备，专业工程师验收并签认后方可用于工程上。
2.工程物资质量控制表
序号
名 称
预 控 内 容
1
室外电气
1 架空线路选型、截面、杆上电气设备以及落地变压器、箱式变压站、成套配电柜选型，各参数应符合电气外线设计图纸要求。
2 电缆导管敷设、电缆头制作均应符合规范及验收要求。
3 导线连接和线路的电气测试要符合规范标准。
5 接地装置材质要符合设计要求，安装要符合电气验收规范。
2
10KV高压柜包括：进、出线柜、母线联络柜、互感器柜、计量柜
1 材质性能及有关参数应符合国家有关标准和要求。
2 具有北京供电局的入网许可证。
3 生产制造的证书、出厂合格证及操作说明书及有关技术文件。
4 属进口柜要具有入关证明及商检报告和原产地证明文件。
5 外观检查无机械性损坏，柜内电器元件符合设计要求。有否纳入自控要求的接口。
6 型号、规格、各项参数均应符合设计图纸要求。
3
10/0.4/0.23kv变压器
1 绝缘等级是否设计要求如E级、H级等。
2 材质性能及有关参数应符合国家标准和技术要求。
3 变压器的选择应符合供电部门的要求。
4 生产制造的证书、出厂合格证、操作说明书及有关技术文件，有否连接自控要求的接口。
5 属进口变压器还要具有原产地证明及商检报告。
6 外观检查无损坏，附件型号、规格、各项参数均应符合设计图纸要求。
4
0.4/0.23KV低压柜 包括：进出线柜母线联络柜
1 材质性能及有关参数符合国家有关标准和技术要求。
2 生产制造证书、出厂合格证及操作说明书及有关技术文件。
3 属进口柜具有入关及商检证明和原产地证明。
4 外观无损伤、柜内电器元件型号、遮断容量、各项参数均应符合设计图纸要求。
5
高低压电缆、电线
1 注意各种截面、芯数及颜色标注应符合设计要求。
2 出厂合格证、各种技术资料应齐全，包括耐压等级、绝缘等级、普通型还是铠装型，防火型还是阻燃型等。
3 电缆、电线每隔1～2米均应印有制造厂商的名称、规格。
4 外观无机械性损伤。
5 有的电缆、电线还应具有消防部门认可的检测报告。
1 使用量大、建筑物等级高时应抽样复试。
6
管材、管件
1 材质性能应符合国家有关标准和技术要求，出厂合格证和质量检测报告。
2 新型管材应具有上级鉴定部门的报告，并符合行业规范要求。
3 管材应配套供货，并应同一厂商。
4外观检查：顺直程度、锈蚀情况、镀锌层均匀性、厚度应符合产品质量标准。
7
接地用的铜排
1 材质性能应符合国家有关标准和技术要求。含铜量应>99%，出厂合格证测试报告。
2 外观顺直，表面无受伤的条纹。
3 选型应符合设计图纸要求。
8
预拌混凝土
预拌混凝土运输单；
预拌混凝土出厂合格证（32天内提供）；
9
钢筋
钢筋出厂合格证
厂家检测报告
10
SBS防水卷材
防水卷材出厂合格证
厂家检测报告
3.工程材料、构配件、设备验收程序
承包单位填写
《工程物资进场报验表》
方法：
1、审核证明资料
2、到厂家考察
3、进场材料检验
4、进行验证
承包单位另选
不合格
合格
专业工程师审核
承包单位使用
4.工程材料、构配件、设备表格
材料、构配件进场检验记录
表C4-17
资料编号
工程名称
检验日期
序号
名 称
规格
型号
进场
数量
生产厂家
检验项目
检验结果
备 注
合格证号
检验结论：
签
字
栏
施工单位
专业质检员
专业工长
检验员
监理（建设）单位
专业工程师
设备开箱检验记录
表C4-18
资料编号
工程名称
检查日期
设备名称
规格型号
生产厂家
产品合格证编号
总 数 量
检验数量
进场检验记录
包装情况
随机文件
备件与附件
外观情况
测试情况
缺、损附备件明细表
序号
名称
规格
单位
数量
备注
检验结论：
签
字
栏
建设（监理）单位
施工单位
供应单位
基槽平面及标高实测记录
表C3-2
资料编号
工程名称
日 期
验线依据及内容：
基槽平面、剖面简图：
检查意见：
签
字
栏
施工单位
专业技术负责人
专业质检员
施测人
建设（监理）单位
专业工程师
预拌混凝土出厂合格证
表C4-4
资料编号
使用单位
合格证编号
工程名称与浇筑部位
强度等级
抗渗等级
供应数量(m3)
供应日期
至
配合比编号
原材料名称
水泥
砂
石
掺合料
外加剂
品种及规格
试验编号
每组
抗压
强度
值
MPa
试验编号
强度值
试验编号
强度值
备注：
抗渗
试验
试验编号
指标
试验编号
指标
抗压强度统计结果
结论：
组数 n
平均值
最小值
供应单位技术负责人
填表人
供应单位名称
（盖章）
填表日期：
预拌混凝土运输单（正本）
表 C4-5
资料编号
合同编号
任务单号
供应单位
生产日期
年 月 日
工程名称及施工部位
委托单位
混凝土强度等级
抗渗等级
混凝土输送方式
其它技术要求
本车供应方量()
要求坍落度(mm)
实测坍落度（mm）
配合比编号
配合比比例
C:W:S:G=
运距(km)
车号
车次
司机
出站时间
到场时间
现场出罐温度(℃)
开始浇筑时间
完成浇筑时间
现场坍落度（mm）
签字栏
现场验收人
混凝土供应单位质量员
混凝土供应单位签发人
预拌混凝土运输单（副本）
表 C4-5
资料编号
合同编号
任务单号
供应单位
生产日期
年 月 日
工程名称及施工部位
委托单位
混凝土强度等级
抗渗等级
混凝土输送方式
其它技术要求
本车供应方量()
要求坍落度（mm）
实测坍落度（mm）
配合比编号
配合比比例
C:W:S:G=
运距(km)
车号
车次
司机
出站时间
到场时间
现场出罐(℃)
开始浇筑时间
完成浇筑时间
现场坍落（mm）
签
字
栏
现场验收人
混凝土供应单位质量员
混凝土供应单位签发人
（三）检验批、分项分部工程的验收程序
承包单位达到分项工程报验条件进行自检合格
承包单位进行纠正
承包单位填写《分项工程明细验收纪录》
工程师审查
不合格
总工程师签认分项工程
承包单位继续施工达到分部工程验收条件且自检合格
承包单位进行纠正
承包单位填写《分部(子分部)工程质量验收纪录》
工程师审查
总工程师签认分部工程
（四）检验批、分项分部工程的验收记录
检验批质量验收记录表 表C7-4
单位（子单位）工程名称
分部、子分部(分项)工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
一般项目
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目、专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
地基基础、主体结构工程的检验批质量验收不填写“分包单位”和“分包项目经理”。
隐蔽工程检查记录
表C5-1
资料编号
工程名称
隐检项目
隐检日期
隐检部位
层 轴线 标高
隐检依据：
施工图图号 ，设计变更/洽商（编号 ）及有关国家现行标准等。主要材
料名称及规格/型号：
隐检内容：
申报人：
检查意见：
检查结论： □同意隐蔽 □不同意，修改后进行复查
复查结论：
复查人： 复查日期：
签
字
栏
建设(监理)单位
施工单位
专业技术负责人
专业质检员
专业工长
分项工程质量验收记录表 表C7-5
单位（子单位）工程名称
结构类型
分部（子分部）工程名称
检验批数
施工单位
项目经理
分包单位
分包项目经理
序号
检验批名称及部位、区段
施工单位检查评定结果
管理（建设）单位验收意见
说明：
检查结论
项目、专业技术负责人：
年 月 日
验收
结论
专业工程师： （建设单位项目专业技术负责人）
年 月 日
注：1、地基基础、主体结构工程的分项工程质量验收不填写“分包单位”和“分包项目经理”。
2、当同一分项工程存在多项检验批时，应填写检验批名称。
分部（子分部）工程质量验收记录表 表C7-6
单位（子单位）工程名称
结构类型及层数
施工单位
技术部门负责人
质量部门负责人
分包单位
分包单位负责人
分包技术负责人
序号
子分部（分项）工程名称
分项工程（检验批）数
施工单位检查评定
验收意见
1
2
质量控制资料
3
安全和功能检验（检测）报告
4
观感质量验收
验
收
单
位
分包单位
项目经理 年 月 日
施工单位
项目经理 年 月 日
勘察单位
项目负责人 年 月 日
设计单位
项目负责人 年 月 日
管理（建设）单位
项目经理：
总工程师： （建设单位项目专业负责人） 年 月 日
（五）实施过程中质量控制要点
电气部分
1.监督前期和施工准备阶段工作
（1） 熟悉施工图纸及施工总说明，各系统图是否标注清楚，各
系统平面图是否完善，图纸与图纸目录应一致。
（2）施工图纸中所选用的设备、材料应符合现行的规范和规程
要求，防止把已淘汰产品用在项目中。
（3）在看图过程中发现图纸和说明条文中的差错、遗漏的问题
进行汇总，以书面的形式通过业主交给设计方。必要时可建议与设计
方交换意见，使问题得以解决。
（4）参加设计图纸交底会，认真做好笔录。
（5）依据《监督规划》编制本专业的监督实施措施。
（6）参与审查施工单位的资质等级、营业执照及规定的营业范
围，并与承担本项目工程等级相一致并存档。
（7）审查施工组织机构、人员到位情况。
（8）审查施工进度计划、安全防护、施工现场环保措施。
2.施工过程中的质量控制要点
（1）督促施工单位严格按设计图纸、设计变更、设计洽商进行
施工，并按施工验收规范和标准及经监督审查批准的施工方案进行操
作。
（2）督促施工单位认真按施工方案向现场操作人员进行技术交
底，现场处理难度大的，各工种工序之间配合技术要求高的应进行样
板引路，避免不合格造成返工。
（3）严格工序交接检查，上道工序未做完或不合格的不予验收。
经验收合格方能进行下道工序。
（4）严格坚持施工单位报验前必须进行自检、互检、资料齐全
后再向监督报验。重要的场所监督可以组织业主、施工单位进行联合
检查、验收。
（5）按系统和工序施工过程进行质量检查，详见下表
序号
主要项目名称
检查和控制要点
1
隐蔽工程
1 利用地下底板主钢筋和梁、柱主钢筋作为防雷接地之用者，要落实主钢筋直径大小、上下、水平应是同一根不得交错，在浇砼前要认真检查，按工序验收，合格后方可复盖和进行下道工序。
2土建湿作业未完成前电气专业不可进行设备安装。
3 经整改或返工的部位，还要进行检查直至验收合格。
2
变配电室
1 变压器的基础尺寸大小固定方式是否符合设计图纸水平及垂直度误差，应符合施工验收规范。
2 高压柜、低压柜的安装位置、排列顺序及朝向是否与平面布置图和系统图一致。
3 基础尺寸大小及抬高的高度、固定方式、接地、进出回路连接及编号等应符合设计图纸及验收规范的要求。
4 连接高压柜、低压柜各种截面的电缆型号、规格应与高低压系统图上标注一致，不同截面的电缆弯曲半径应符合验收规范。
5 变配电室内的各种柜之间的安全通道是否符合验收规范规定安全距离的要求。
6 变配电室内不允许上、下水，特别有接头管
道通过。
7为变配电室配电设置多处电气竖井，应检查竖井内的各种盘、箱的电气安全距离，接地装置，特别是竖井内上下、左右连接处楼板洞、墙洞应做防火封堵，并符合消防要求。
3
接地系统
1 应在现场旁站，弄清竖向、横向多少根主筋作为接地连通之用，焊接或套线连接的质量应可靠。
2 地下基础底板、梁、柱、墙现浇混凝土往上形成层数后，要及时进行实测接地电阻值，最好每接地点或抽查实侧1/3～2/3的点。如果实测达不到设计规定值，要马上向设计单位建议，采取有效的补救措施。往上直至封顶层应每隔几层分别进行实测并做好记录。
3 重要建筑物要求每层做等电位连接，每层内的金属门窗、卫生间内的金属部分，各机房内的金属外露部分均应可靠接地。
4 重点检查强电接地系统外，还应检查弱电系统的接地。建筑物内的强、弱电接地系统不宜混接，强、弱电竖井内接地端子排，各机房内及卫生间内预留的接地端子检查是否遗漏。
5 建筑物的屋顶上四周及屋面上设置的避雷网、避雷带、长短避雷针连接及安装应符合设计和施工验收规范。
6 严禁在建筑物内N线与PE线混接。
4
现场电气安全
1 检查施工现场临时用电的安全措施。
2 现场电气焊接、切割作业现场要有隔离或防火措施。
3 施工现场用电、停电应有审批管理制度。用电设备接线和拆除，必须由持证电工操作。
4 现场临时用电埋地线缆要有明显标志，临时配电箱要有专人维护。
土建部分
1.土方开挖分项验收控制要点：
（1）为施工单位提供本工程占地范围内的管线图等地下隐蔽布置图，同时要求施工单位作好场地内机械运行的道路，并开辟适当的工作面，以利于施工。
（2）审查测量放线及对场地内原有管线、桩点的保护。
（3）开挖面积、深度须满足设计要求，放坡应符合施工方案要求，分层开挖，严禁超挖，在开挖深度达到设计深度前30cm，应采用人工开挖，直至达到设计标高。
2.土方回填分项验收控制要点：
（1）灰土掺拌均匀，主要有含杂质率、含水率等指标要满足要求。
（2）回填过程中是否按照300cm的厚度要求进行分层夯实，夯实过程中应加强对防水层保护层的保护，避免破坏已经完成的防水层。
（3）该分项施工应进行旁站，并生成《监理旁站记录》
3.卷材防水层分项验收控制要点：
（1）防水卷材须满足设计要求，延展度、抗老化性能须满足规范要求。
（2）基层应干净、坚实、平整、无毛刺，不得有明水。
（3）阴阳角做成圆弧形，阴角最小半径50mm，阳角最小半径20mm。
（4）相邻卷材之间采用搭接的方式连接，长短边搭接宽度均为100mm。
（5）卷材防水层的铺贴构造和搭接、收头粘贴牢固严密，无损伤、空鼓等缺陷。
（6）卷材铺贴完成后，管道包裹部位用专用密封膏密封严密，收头部位金属压条固定并用专用密封膏密封（其中管道包裹部位采用专用密封膏两布三涂做法）。
4.模板工程分项验收控制要点：
（1）模板外观质量检查，主要包括平整度、强度。
（2）检查模板安装前安装位置线是否准确。
（3）模板表面脱模剂涂刷均匀。
（4）模板安装位置准确，安装牢靠，板缝封堵密实，防止跑浆、露浆。
（5）合模前检查施工缝混凝土剔凿到位，基层清理干净，避免出现夹渣。合模后核验模板位置、尺寸及钢筋位置，垫块位置与数量，符合要求才能浇注混凝土。
（6）当混凝土强度达到设计标准值75%后，方可进行拆模施工。
5.钢筋工程分项验收控制要点：
（1）钢筋直径应符合设计要求，拉伸、弯曲、扭转、重量等指标须满足规范要求；受力钢筋保护层厚度迎土面不应小于50mm，其他部位保护层厚度不应小于40mm；钢筋间距满足设计要求，起步筋间距应为1/2钢筋间距，拉筋承梅花形布置，且最小间距不小于600mm。马蹬筋要分开布置，防止由于踩踏造成钢筋移位。
（2）钢筋搭接长度要符合设计要求，且相邻接头错开500mm，同一截面接头率不能超过钢筋接头面积率的50%；钢筋锚固长度须满足设计及规范要求。
（3）预留洞位置要准确，并进行固定。预留孔洞直径、边长超过300mm的需要进行构造加强；预埋件预留位置、标高准确，止水钢板安装牢靠。
（4）槽钢型号要满足设计要求。焊接前要进行除锈，焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷。焊接完成后对整个底座进行防腐处理。
6.混凝土工程分项验收控制要点：
（1）预拌混凝土进场要有《预拌混凝土运输单》《混凝土出厂合格证》，混凝土标号要满足设计要求，尤其是本工程混凝土为C25S6抗渗混凝土。
（2）检查混凝土的出场时间，防止离析。并合理安排混凝土浇筑时间，防止由于浇筑时间过长造成初凝。混凝土初凝后禁止加水，应进行退场处理。
（3）混凝土建筑过程中要边浇筑边振捣，振捣要密实到位。由于本工程地板面积较小，可以使用振捣棒进行浇筑。
（4）浇筑过程中要安排专人对钢筋进行检查，防止在浇筑过程中造成钢筋移位。
（5）混凝土浇筑完成后要加强养护和成品保护，在混凝土强度达到1.2MP之前禁止上人踩踏。
（6）该分项施工应进行旁站，并生成《监理旁站记录》，
以施工图纸，规范，规程，标准为依据，督促承包单位全面实现施工合同中约定的工程质量标准。
2）.对工程项目施工全过程质量控制，并以预控为主。
3）.对工程项目的人、机、料、法、环等因素进行全面的质量控制；监督承包单位的质量保证体系落实到位并正常发挥作用。
4）.严格要求承包单位建立材料报验、设备开箱检验及施工制度，坚持对不合格的建筑材料、建筑构配件和设备不准使用在工程上。
5）.坚持本道工序未经验收或验收质量不合格不准进入下一道工序，以工序质量保证检验批的工程质量，以检验批的工程质量保证分项工程质量，以分项工程的质量保证分部工程质量，以分部工程质量保证单位工程质量。
3、工程质量的控制方法：
本工程的质量目标是：确保合格工程。为了达到这一目标，我们将采取如下控制方法：
1）、施工阶段质量控制以预防为主。
2）、施工阶段的质量控制应以技术标准、合同、图纸、操作规程、验收规范和试验数据为依据，以“预防为主，严格检验，做好协调，公正处理”为原则，通过旁站、巡视、抽验等手段进行控制。
3）、施工阶段质量控制过程中需要随时分析“人、机、料、法、环”五个因素的影响，即施工人员，施工机械设备，材料构配料，施工和检验方法以生产技术劳动环境等因素的影响。
4）、加强报验制度，加强工程质量管理。
报验制度，就是指管理人员对施工单位申报的质量文件、资料进行审批，对进场的材料、设备和施工工序（检验批）的实物质量进行检查的制度。具体操作时主要从以下几个方面着手进行控制：对施工方案进行审查；对基准点、标高、测量、放线等报验进行复核；施工过程中的报验包括：对进场材料、构配件设备进行查验；对隐蔽工程进行查验；对工序交接进行查验等；参加工程竣工验收。
5）、对关键部位和关键工序的施工过程进行旁站管理。
6）、对不合格和不称职的承包单位人员建议予以撤换。
4、施工质量控制要点
1）、土建工程的质量控制表
序号
工作项目
控制要点
控制方法
1
基槽开挖
基槽四廓尺寸、高程、坡度
基底土质符合设计要求，严禁扰动
量测
观察
2
SBS防水卷材
基层处理、基层含水率、基面阴阳角抹灰、冷底子油涂刷均匀性及厚度
附加层宽度、卷材接槎长短边搭接长度
上下层卷材的接缝位置
观察检查
量测
3
基础工程
轴线位置、尺寸、高度，结构断面尺寸
基础插筋数量、尺寸、规格、接头位置
防水砼配合比、坍落度、强度、砼碱含量评价
量测
审核合格证
4
现浇钢筋混凝土主体结构
轴线、标高、垂直度
断面尺寸
钢筋：数量、规格、
混凝土强度：配合比、坍落度、强度
预埋件：型号、位置、数量
预留孔：位置、尺寸、标高
量测
量测
检查量测
检查合格证
观察检查
观察检查
（六）质量检验和试验
1.工程报验单必须按现场实际情况填写各种参数，不得凭经验进
行编造。
2.现场监督工程师对每一个工程单元报验前，必须确认施工单位实际已经完成了自检互检工作，然后进行现场查验，必要时还要组织包括业主有关人员进行联合查验。
3.现场监督工程师认为必要时，要求施工单位组织有关人员随身携带工具跟随，发现问题随时进行整改。如果问题比较大的，当时又不能及时整改完的部分，限期整改，再进行复验，复验合格后，才能签认工程报验单。
4.调试
（1）变配电系统、高压配电部分一般由供电部门进行安装和调试。包括：送电合闸、进线、母联联动、出线合闸送电、直流操作电源送电、计量、继电保整定等，监督工程现场配合。
（2）低压部分调试，施工单位在调试前必须按各系统先后编制详细的调试方案，此方案应经施工单位机电总工程师签字，现场监督工程师审核、总监督工程师审批后方可实施。
（3）在调试进行之前，施工单位应提前作好准备，向监督工程师提交包括调试内容、地点的计划表。
（4）施工单位以书面或口头允诺方式，汇报调试前已经自检完成，包括：电气设备安装到位线缆敷设正确无误，绝缘测试合格，各种盘、柜进出线断路器已作断、合试验，整个系统已开通确无故障、隐患，并认真填写符合要求的记录及相应的表格，报监督工程师认可。
六、临电施工现场的临时用电安全监管要点
1.本项目安全监督目标：无安全事故。
2.认真审核施工现场临时用电专项方案审核要点
Ø 参与现场勘察，了解场内与周边环境。
Ø 了解掌握配电的位置与走向。
A. 总配电室。
B. 外线与电缆。
C. 配电箱、开关箱。
D. 设备位置。
E. 室内电线走向等。
Ø 审核签认临时用电专项方案
A. 负荷计算。
B. 配电平面图与立面图。
C. 配电系统图。
Ø 方案审核分为三个阶段
A. 基础阶段。
B. 结构阶段。
C. 装饰。
Ø 审核方案中安全用电技术措施和电气防火措施
A. 配线安全措施。
B. 外电防护安全措施。
C. 接地与防雷安全措施。
D. 漏电保护装置安全措施。
E. 配电装置安全措施。
F. 电气防火安全措施。
Ø 监督与督促、建立与落实临时用电的管理制度
A. 电工持证上岗管理制度。
B. 用电的表操作规程制度。
n 使用表的操作规程是否齐全。
n 操作规程是否摆放作业现场明显位置。
n 是否按规定进行自检制度。
n 施工现场安全检查记录是否齐全。
Ø 督促对电气设备的检查与验收
A. 施工单位对用电的检查与验收制度执行情况。
B. 施工单位对用电的检查和验收配电设施与用电设备的安全情况。
C. 施工单位对用电检查出问题及开具整改单，复查整改情况。
3.对临时用电工程施工的安全监控要点
Ø 施工现场对外电线路安全距离及防护要求。
A. 在建工程不得在高、低线路下方施工，高低压线路下方不得搭设作业棚，建造生活设施或堆放、架具、材料及其它杂物等。
B. 在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。如1~10KV最小安全距离6M；35~110KV最小安全距离8M。
C. 对达不到规定的最小距离时，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。
D. 在架设防护设施时，应有电气工程技术人员或专职安全员负责监护或采取停电后进行。
Ø 施工现场临时用电的接地与防雷安全要求
A. 在施工现场专用的中性点直接接地的电力线路中，必须采用TN-S妆零保护系统。电气设备的金属外壳必须与专用保护零线连接。
B. 保护零线必须在总配电室的首端处做重复接地外还必须在配电线路的中间处和末端做重复接地
C. 每一接地装置的接地线应采用二根以上金属导体，在不同点与接地装置做电气连接。
D. 专用保护接零线的截面积与工作零线相同，且不得小于干线截面积的50%，架空敷设不得小于10㎜2的铜芯绝缘线。
E. 接至单台设备的保护按零线的截面积不得小于相线截面积的50%，且不得小于2.5㎜2多股绝缘铜芯线。
F. 专用保护零线其颜色必须为绿/黄双色线，该芯线在任何情况下不准改变用途，并严禁通过工作电流和不得装设开关或熔断器。
4. 施工现场的配电线路安全监督要点
Ø 架空线必须采用绝缘铜线或绝缘铝线，以绝缘子支撑，用专用电杆或沿墙架设。
Ø 电杆埋设深度为杆长1/10加0.6M，杆根应夯实牢固。
Ø 在同一横担架设时，导线相序排列是面向负荷从左侧起L1、N、L2、L3、PE。
Ø 引入高层建筑内的供电线路，必须使用电缆穿钢管埋地敷设，引至各施工层应用电缆沿管笼井，电缆井、电梯井架设，且每层不小于一个绝缘支撑点。
Ø 电缆在室外直接埋地敷设的深度应不小于0.7M。穿越建筑物、道路、易燃机械损伤的场所及引出地面从2M高度至地下0.2M处，必须高设防护套管。
Ø 室外供电线路的架设高度不小于4M，过通车道路的架设高度不小于6M。室内供电线路的架设高度不小于2.5M，电缆架空敷设时，最大弧垂距地不得小于2.5M。
5.施工现场临时用电漏电保护装置安全监督要点
Ø 施工现场供电为三级配电二级保护，即：配电箱、开关箱内安装漏电保护装置。
Ø 开关箱内的漏电保护器其额定电动作电流应不大于30MA，动作时间小于0.1S。
Ø 使用于潮湿有腐蚀解质场所和二类手持式电动工具的漏电保护器其额定漏电动作电流不大于15MA，动作时间小于0.1S。
Ø 配电箱和开关箱中两级漏电保护的额定漏电动作电流和动作时间应作合理配合，使之具有分级分段保护的功能。
Ø 对搁置已久重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题应及时修理和更换。
6. 施工现场配电装置安全监督要点
Ø 每台用电设备必须实行“一机一闸一漏一箱”的控制规定。
Ø 固定式配电箱、开关箱的下底与地面垂直距离应大于1.3M，小于1.5M。
Ø 配电箱与开关逄的距离不得超过30M，开关箱与其控制的固定式用电设备的水平距离不宜超过
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
