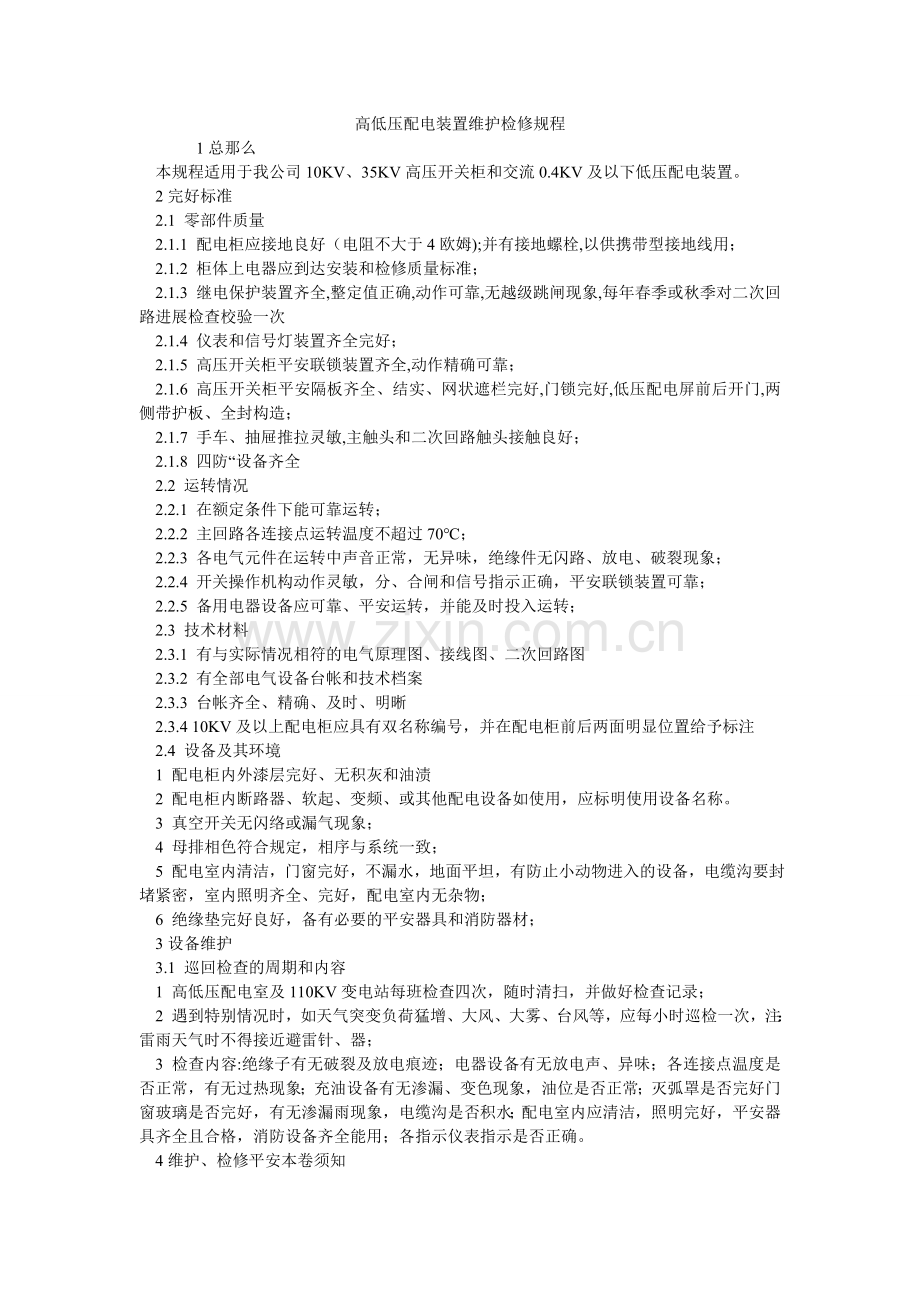

高低压配电装置维护检修规程

1总那么

本规程适用于我公司10KV、35KV高压开关柜和交流0.4KV及以下低压配电装置。

2完好标准

2.1 零部件质量

2.1.1 配电柜应接地良好（电阻不大于4欧姆);并有接地螺栓,以供携带型接地线用；

2.1.2 柜体上电器应到达安装和检修质量标准；

2.1.3 继电保护装置齐全,整定值正确,动作可靠,无越级跳闸现象,每年春季或秋季对二次回路进展检查校验一次

2.1.4 仪表和信号灯装置齐全完好；

2.1.5 高压开关柜平安联锁装置齐全,动作精确可靠；

2.1.6 高压开关柜平安隔板齐全、结实、网状遮栏完好,门锁完好,低压配电屏前后开门,两侧带护板、全封构造；

2.1.7 手车、抽屉推拉灵敏,主触头和二次回路触头接触良好；

2.1.8 四防“设备齐全

2.2 运转情况

2.2.1 在额定条件下能可靠运转；

2.2.2 主回路各连接点运转温度不超过70℃；

2.2.3 各电气元件在运转中声音正常，无异味，绝缘件无闪路、放电、破裂现象；

2.2.4 开关操作机构动作灵敏，分、合闸和信号指示正确，平安联锁装置可靠；

2.2.5 备用电器设备应可靠、平安运转，并能及时投入运转；

2.3 技术材料

2.3.1 有与实际情况相符的电气原理图、接线图、二次回路图

2.3.2 有全部电气设备台帐和技术档案

2.3.3 台帐齐全、精确、及时、明晰

2.3.4 10KV及以上配电柜应具有双名称编号，并在配电柜前后两面明显位置给予标注

2.4 设备及其环境

1 配电柜内外漆层完好、无积灰和油渍

2 配电柜内断路器、软起、变频、或其他配电设备如使用，应标明使用设备名称。

3 真空开关无闪络或漏气现象；

4 母排相色符合规定，相序与系统一致；

5 配电室内清洁，门窗完好，不漏水，地面平坦，有防止小动物进入的设备，电缆沟要封堵紧密，室内照明齐全、完好，配电室内无杂物；

6 绝缘垫完好良好，备有必要的平安器具和消防器材；

3设备维护

3.1 巡回检查的周期和内容

1 高低压配电室及110KV变电站每班检查四次，随时清扫，并做好检查记录；

2 遇到特别情况时，如天气突变负荷猛增、大风、大雾、台风等，应每小时巡检一次，注：雷雨天气时不得接近避雷针、器；

3 检查内容:绝缘子有无破裂及放电痕迹；电器设备有无放电声、异味；各连接点温度是否正常，有无过热现象；充油设备有无渗漏、变色现象，油位是否正常；灭弧罩是否完好门窗玻璃是否完好，有无渗漏雨现象，电缆沟是否积水；配电室内应清洁，照明完好，平安器具齐全且合格，消防设备齐全能用；各指示仪表指示是否正确。

4维护、检修平安本卷须知

4.1 维护平安本卷须知

4.1.1 除非证明确实无电，电气设备都应视为有电；

4.1.2 不管高压设备是否带电，巡检人员不得单独移开或者越过遮栏进展工作，假设有必要时必须有监护人在场；

4.1.310KV电压应保持0.7m平安间隔；35KV电压应保持1m平安间隔；110KV电压应保持1.5m平安间隔

4.1.4 禁止用手触摸设备导电部分，禁止触摸高压设备的绝缘部分，禁止随意取下警告牌

4.1.5 禁止用不合格平安器具进展操作

4.1.6 在配电室内或电气设备附近禁止用钢卷尺测量

4.1.7 更换装卸熔断器时，应切除电压，假设不可能切除电压，应在没有负荷的情况下进展。更换敞露的熔丝和熔片，一定切除电压；更换高压熔断器时，必须戴绝缘手套，并站在绝缘垫上；

4.1.8 表示设备开停的信号灯、电压表等只能作为参考，不得作为设备有无电压的按照；

4.1.9 清扫电盘灰尘时，应该用单调空气；

4.1.10 禁止使用带钢皮的毛刷清理低压带电设备上的灰尘；

4.2 检修平安本卷须知

4.2.1 检修开关柜时，必须把与之相连的各方面来电断开，与停电柜有关的变压器和电压互感器，必须从高低压侧断开，防止向停电检修柜送电，被拉开的刀闸应加绝缘档板，操作把手上锁，并挂警示牌；

4.2.2 临时照明采纳36V平安灯；

4.2.3 需办理动火证的场所应办理动火证；

4.2.4 拆卸手车式开关柜后面上下封板时应留意接地开关闭合后才能开启下封板，电压指示灯亮时，不能拆卸下封板；
