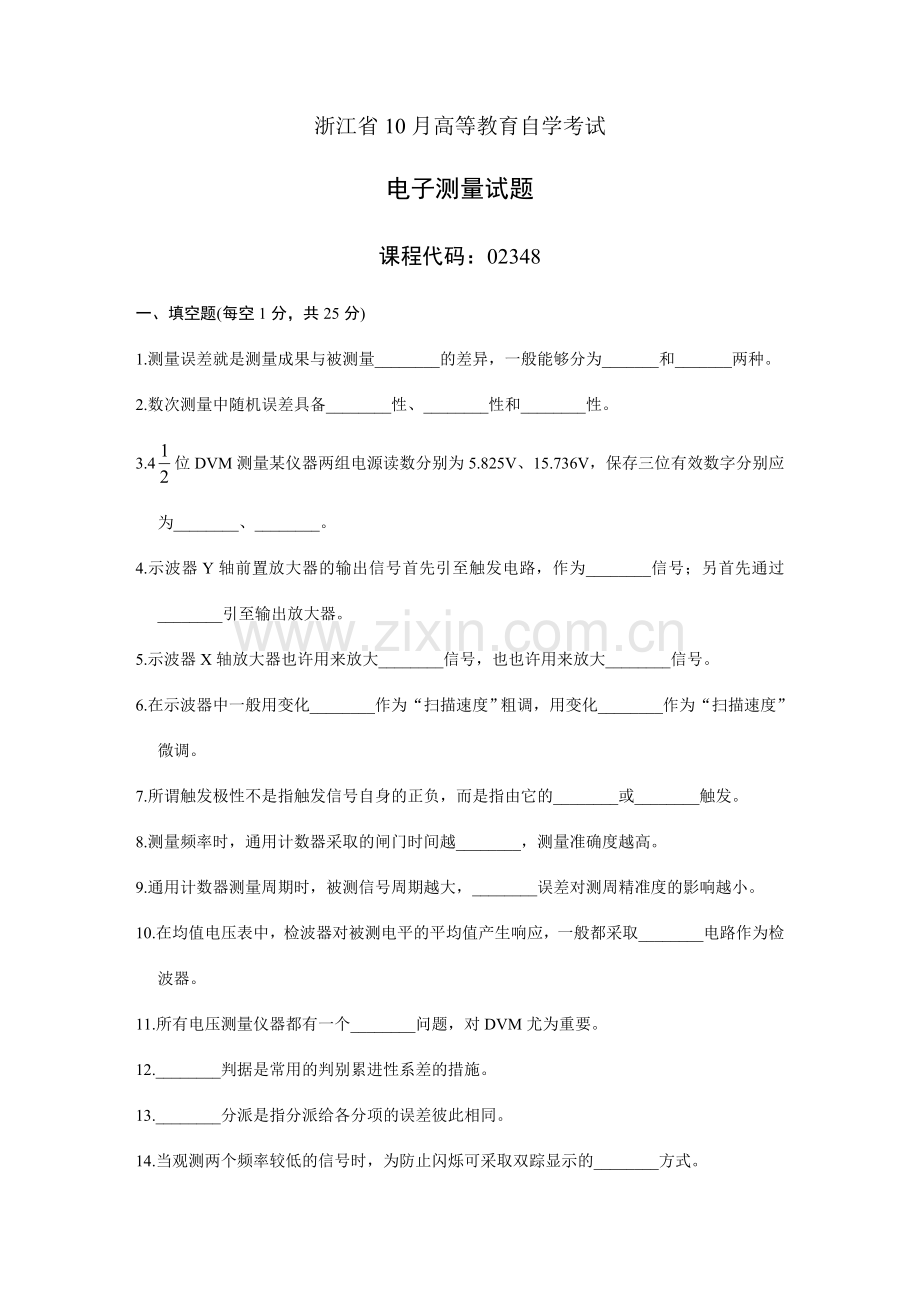

浙江省10月高等教育自学考试
电子测量试题
课程代码：02348
一、填空题(每空1分，共25分)
1.测量误差就是测量成果与被测量________的差异，一般能够分为_______和_______两种。
2.数次测量中随机误差具备________性、________性和________性。
3.4位DVM测量某仪器两组电源读数分别为5.825V、15.736V，保存三位有效数字分别应为________、________。
4.示波器Y轴前置放大器的输出信号首先引至触发电路，作为________信号；另首先通过________引至输出放大器。
5.示波器X轴放大器也许用来放大________信号，也也许用来放大________信号。
6.在示波器中一般用变化________作为“扫描速度”粗调，用变化________作为“扫描速度”微调。
7.所谓触发极性不是指触发信号自身的正负，而是指由它的________或________触发。
8.测量频率时，通用计数器采取的闸门时间越________，测量准确度越高。
9.通用计数器测量周期时，被测信号周期越大，________误差对测周精准度的影响越小。
10.在均值电压表中，检波器对被测电平的平均值产生响应，一般都采取________电路作为检波器。
11.所有电压测量仪器都有一个________问题，对DVM尤为重要。
12.________判据是常用的判别累进性系差的措施。
13.________分派是指分派给各分项的误差彼此相同。
14.当观测两个频率较低的信号时，为防止闪烁可采取双踪显示的________方式。
15.频谱仪的辨别力是指能够辨别的________，它表征了频谱仪能将________紧挨在一起的信号辨别开来的能力。
二、改错题(每题3分，共15分。要求在错误处的下方划线，并将正确答案写出)
1.系统误差的大小可用测量值的标准偏差σ(x)来衡量。
2.绝对值合成法一般用于估量分项数目较多的总合不确定度。
3.示波器电子枪中调整A2电位的旋钮称为“聚焦”旋钮。
4.阴极输出器探头既可起到低电容探头的作用，同时引入了衰减。
5.积分式DVM的共同特点是具备高的CMR。
三、单项选择题(在每题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。每题2分，共10分)
1.依照测量误差的性质和特点，能够将其分为( )三大类。
A.绝对误差、相对误差、引用误差 B.固有误差、工作误差、影响误差
C.系统误差、随机误差、粗大误差 D.稳定误差、基本误差、附加误差
2.用通用示波器观测正弦波形，已知示波器良好，测试电路正常，但在荧光屏上却出现了如下波形，应调整示波器( )旋钮或开关才能正常观测。
A.偏转灵敏度粗调
B.Y轴位移
C.X轴位移
D.扫描速度粗调

3.通用计数器测量周期时由石英振荡器引起的重要是( )误差。
A.随机 B.量化 C.变值系统 D.引用
4.DVM的读数误差一般起源于( )。
A.刻度系数、非线性等 B.量化
C.偏移 D.内部噪声
5.( )DVM具备高的SMR，但测量速率较低。
A.逐次逼近比较式 B.斜坡电压式
C.双斜积分式 D.V-f式
四、分析计算题(要求列出所求未知量的算式或关系式，最后计算成果一般保存三位有效数字，误差保存两位，中间单纯数学运算过程能够省略。共35分)
1.设有两只电阻，R1=200±0.8Ω，R2=51Ω±1%，试求这两只电阻并联时的总阻值及误差。
2.测量电阻R消耗的功率时，可间接测量电阻值R、电阻上的电压V、流过电阻的电流I，然后采取三种方案来计算功率：
(1)请给出三种方案；
(2)设电阻、电压、电流测量的相对误差分别为νR=±1%,νv=±2%,νI±2.5%,问采取哪种测量方案很好?
3.欲用电子计数器测量一个fX=200Hz的信号频率，采取测频(选闸门时间为1s)和测周(选时标为0.1μs)两种措施，试比较这两种措施由±1误差所引起的测量误差，并讨论所得成果。
4.利用正弦有效值刻度的均值表测量正弦波、方波和三角波，读数均为1V，试求三种波形信号的有效值分别为多少?
5.某单极放大器电压增益的真值A0为100，某次测量时测得的电压增益A=95，求测量的相对误差和分贝误差。
6.已知示波器偏转灵敏度Dy=0.2V/cm，荧光屏有效宽度10cm
(1)若扫描速度为0.05ms/cm(放“校正”位置)，所观测的波形如下图所示，求被测信号的峰—峰值及频率；
(2)若想在屏上显示10个周期该信号的波形，扫描速度应取多大?

五、简答题(共15分)
1.对电压测量的几个基本要求是什么?
2.用示波器显示图像基本上有哪两种类型?
3.通用示波器中扫描发生器环常由哪三部分电路组成?
4.串模抑制比和共模抑制比的定义分别是什么?
浙江省10月高等教育自学考试
电子测量试题参考答案
课程代码：02348
一、填空题(每空1分，共25分)
1.真值 绝对误差 相对误差
2.有界 对称 抵偿
3.5.82V 15.7V
4.同时触发 延迟线
5.扫描 直接输入的任意外接
6.积分电阻R(或积分电容C) 积分电源E
7.上升沿 下降沿
8.长
9.±1
10.二极管全波(或桥式整流)
11.抗干扰
12.马利科夫
13.等准确度
14.断续
15.最小谱线间隔 频率
二、改错题(每题3分，共15分。找犯错误给1.5分，更正给1.5分)
1.系统 (改成：随机)
2.多 (改成：少)
3.聚焦 (改成：辅助聚焦)
4.引入了 (改成：不引入)
5.CMR (改成：SMR)
三、单项选择题(每题2分，共10分)
1.C 2.A 3.C 4.A 5.C
四、分析计算题(共35分)
1.解：(5分)
R并=R1∥R2===40.6Ω 
νR并=△R1+△R2 
=-+ + 
=-±1%-
±1.92% 
△R并=νR并·R并=±1.92%×40.6=0.78Ω 
2.解：(8分)
方案1： P=VI 
νP=νI+νV=±(2.5%+2%)=±4.5% 
方案2： P=V2/R 
νP=2νV —νR=±(2×2%+1%)=±5% 
方案3： P=I2R 
νP=2νI+νR=±(2×2.5%+1%)=±6% 
∴选择第一个方案P=VI比较适宜。
3.解：(5分)
测频：
=±
=±=±5×10-3 
测周：
=±=±
=±0.1×10-6×200=±2×10-5
从成果可知，对于测量低频信号，测周比测频由±1误差所引起的测量误差要小，故应选用测周模式以提升测量精度。
4.解：(6分)
=== =0.901V 
V正=KF～=1.11×=1V
V方=KF方 =1×0.9010.901V 
V三=KF三=1.15×0.9011.04V 
5.解：(5分)
△A=A-A0=95-100=-5 
ν===-5% 
ν［dB］=20lg(1+ν)dB 
=20lg(1-0.05)dB0.446dB 
6.解：(6分)
VP-P-Dy·h=0.2×6=1.2V 
T=s·x=0.05×5=0.25ms 
f=1/T=1/0.25ms=4KHz 
S== ==0.25ms/cm 
五、简答题(共15分)
1.(1)应有足够宽的频率范围；
(2)应有足够宽的电压测量范围；
(3)应用足够高的测量准确度；
(4)应有足够高的输入阻抗；
(5)应具备高的抗干扰能力。
2.(1)显示随时间变化的信号；
(2)显示任意两个变量x与y的关系。
3.(1)积分器；
(2)扫描门；
(3)比较和释抑电路。
4.SMR(dB)=20lg
式中Vsm——串模干扰电压峰值
δ——由Vsm所导致的最大显示误差
CMR(dB)=20lg
式中Vcm——共模干扰电压
Vsm——由Vcm转化成的串模干扰电压
