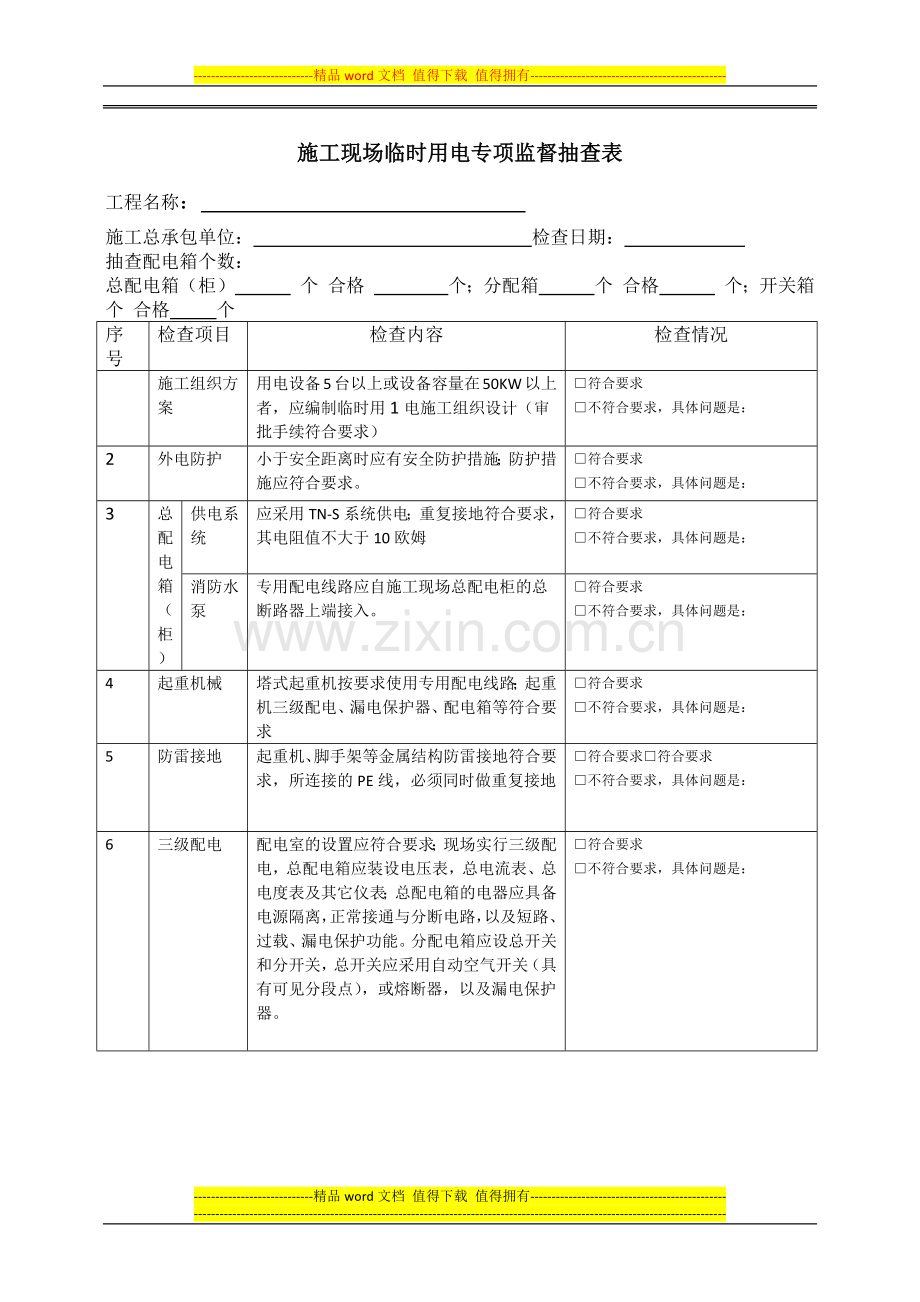

施工现场临时用电专项监督抽查表
工程名称：
施工总承包单位： 检查日期：
抽查配电箱个数：
总配电箱（柜） 个 合格 个；分配箱 个 合格 个；开关箱 个 合格 个
序号
检查项目
检查内容
检查情况

施工组织方案
用电设备5台以上或设备容量在50KW以上者，应编制临时用1电施工组织设计（审批手续符合要求）
□符合要求
□不符合要求，具体问题是：
2
外电防护
小于安全距离时应有安全防护措施；防护措施应符合要求。
□符合要求
□不符合要求，具体问题是：
3
总配电箱（柜）
供电系统

应采用TN-S系统供电；重复接地符合要求，其电阻值不大于10欧姆
□符合要求
□不符合要求，具体问题是：
消防水泵
专用配电线路应自施工现场总配电柜的总断路器上端接入。
□符合要求
□不符合要求，具体问题是：
4
起重机械
塔式起重机按要求使用专用配电线路；起重机三级配电、漏电保护器、配电箱等符合要求
□符合要求
□不符合要求，具体问题是：
5
防雷接地
起重机、脚手架等金属结构防雷接地符合要求，所连接的PE线，必须同时做重复接地
□符合要求□符合要求
□不符合要求，具体问题是：
6
三级配电
配电室的设置应符合要求；现场实行三级配电，总配电箱应装设电压表，总电流表、总电度表及其它仪表；总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。分配电箱应设总开关和分开关，总开关应采用自动空气开关（具有可见分段点），或熔断器，以及漏电保护器。
□符合要求
□不符合要求，具体问题是：

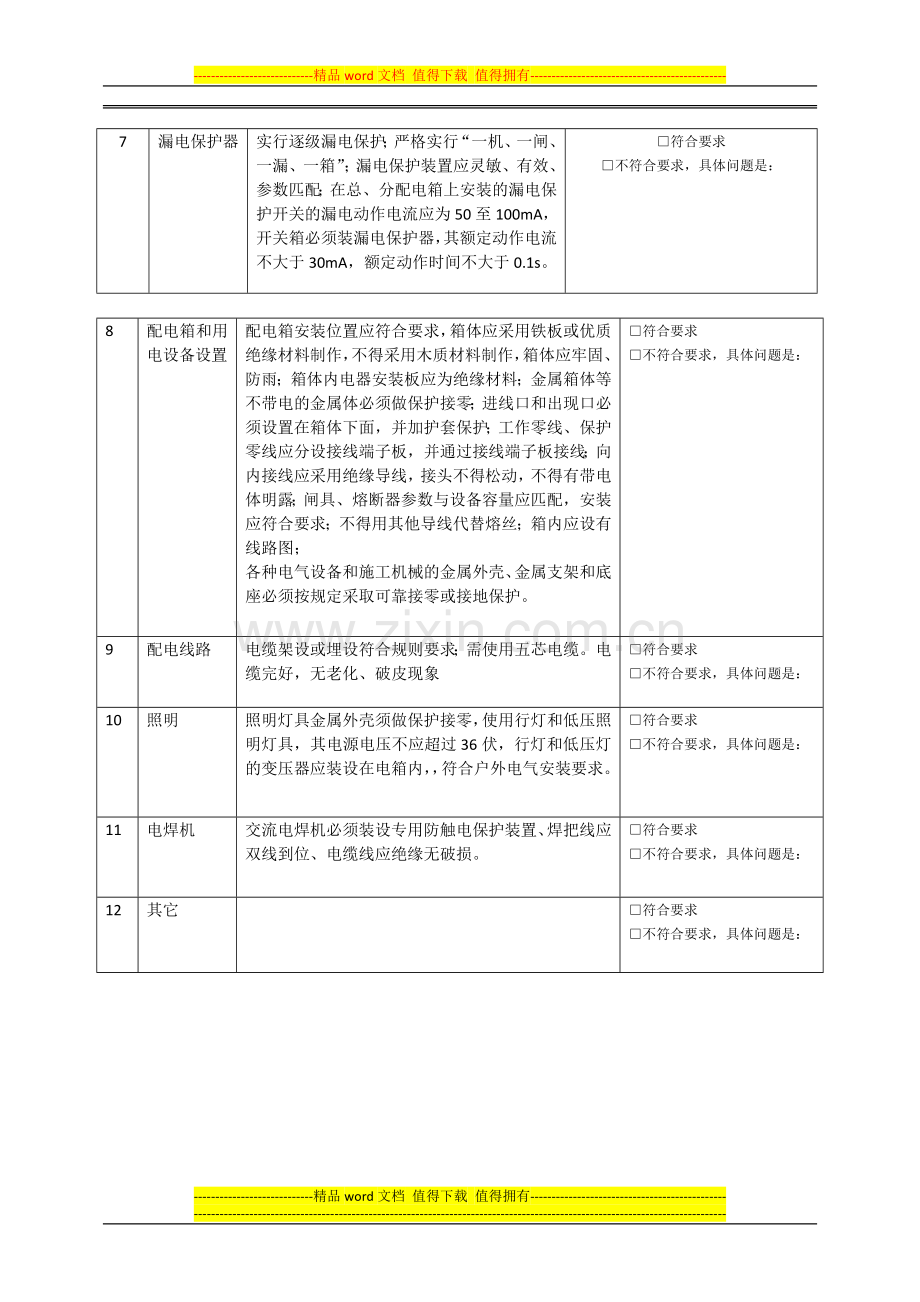

7
漏电保护器
实行逐级漏电保护；严格实行“一机、一闸、一漏、一箱”；漏电保护装置应灵敏、有效、参数匹配；在总、分配电箱上安装的漏电保护开关的漏电动作电流应为50至100mA，开关箱必须装漏电保护器，其额定动作电流不大于30mA，额定动作时间不大于0.1s。
□符合要求
□不符合要求，具体问题是：

8
配电箱和用电设备设置
配电箱安装位置应符合要求，箱体应采用铁板或优质绝缘材料制作，不得采用木质材料制作，箱体应牢固、防雨；箱体内电器安装板应为绝缘材料；金属箱体等不带电的金属体必须做保护接零；进线口和出现口必须设置在箱体下面，并加护套保护；工作零线、保护零线应分设接线端子板，并通过接线端子板接线；向内接线应采用绝缘导线，接头不得松动，不得有带电体明露；闸具、熔断器参数与设备容量应匹配，安装应符合要求；不得用其他导线代替熔丝；箱内应设有线路图；
各种电气设备和施工机械的金属外壳、金属支架和底座必须按规定采取可靠接零或接地保护。
□符合要求
□不符合要求，具体问题是：
9
配电线路
电缆架设或埋设符合规则要求；需使用五芯电缆。电缆完好，无老化、破皮现象
□符合要求
□不符合要求，具体问题是：
10
照明
照明灯具金属外壳须做保护接零，使用行灯和低压照明灯具，其电源电压不应超过36伏，行灯和低压灯的变压器应装设在电箱内，，符合户外电气安装要求。
□符合要求
□不符合要求，具体问题是：
11
电焊机
交流电焊机必须装设专用防触电保护装置、焊把线应双线到位、电缆线应绝缘无破损。
□符合要求
□不符合要求，具体问题是：
12
其它

□符合要求
□不符合要求，具体问题是：
