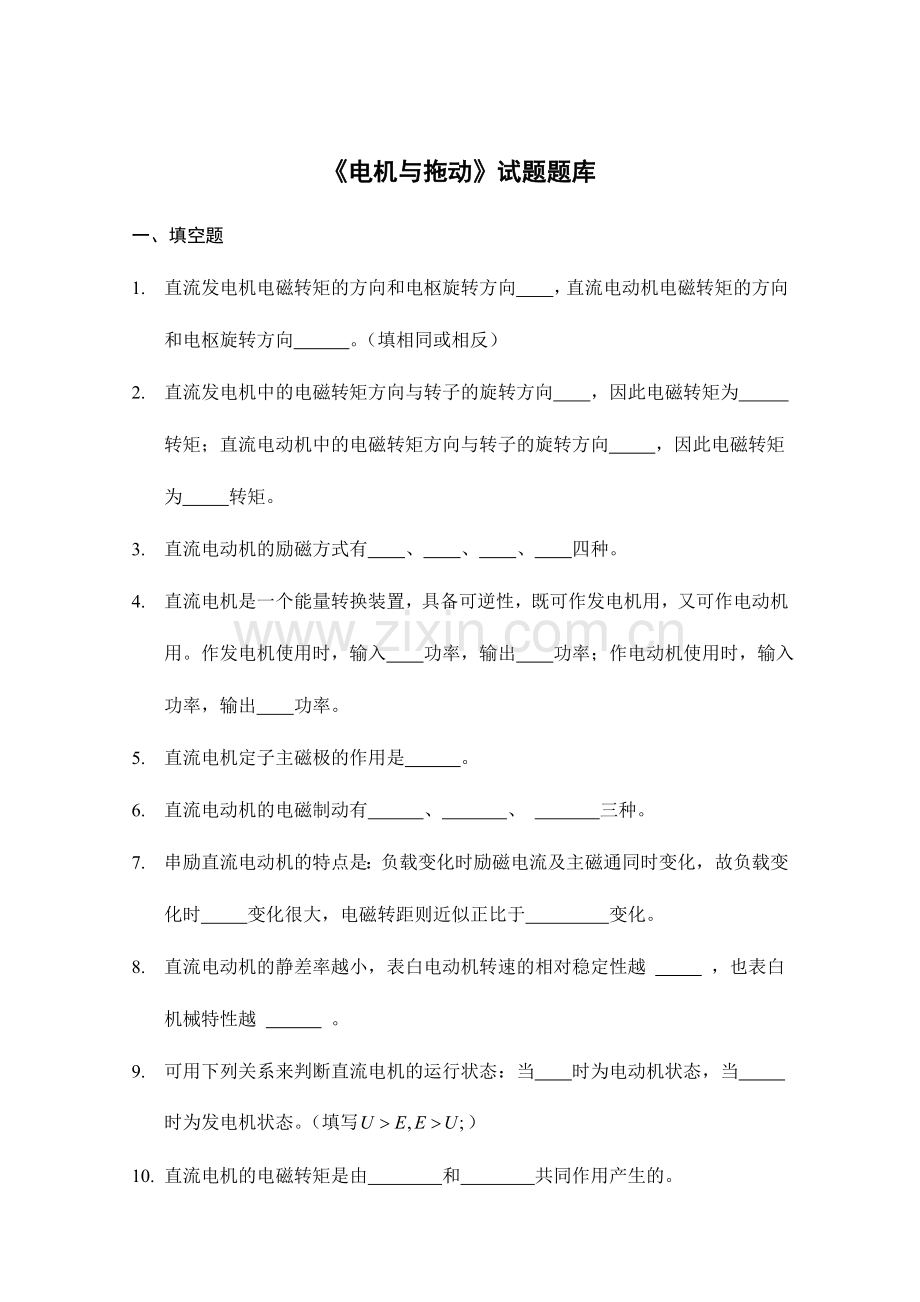

《电机与拖动》试题题库
一、填空题
1. 直流发电机电磁转矩的方向和电枢旋转方向 ，直流电动机电磁转矩的方向和电枢旋转方向 。（填相同或相反）
2. 直流发电机中的电磁转矩方向与转子的旋转方向 ，因此电磁转矩为 转矩；直流电动机中的电磁转矩方向与转子的旋转方向 ，因此电磁转矩为 转矩。
3. 直流电动机的励磁方式有 、 、 、 四种。
4. 直流电机是一个能量转换装置，具备可逆性，既可作发电机用，又可作电动机用。作发电机使用时，输入 功率，输出 功率；作电动机使用时，输入 功率，输出 功率。
5. 直流电机定子主磁极的作用是 。
6. 直流电动机的电磁制动有 、 、 三种。
7. 串励直流电动机的特点是：负载变化时励磁电流及主磁通同时变化，故负载变化时 变化很大，电磁转距则近似正比于 变化。
8. 直流电动机的静差率越小，表白电动机转速的相对稳定性越 ，也表白机械特性越 。
9. 可用下列关系来判断直流电机的运行状态：当 时为电动机状态，当 时为发电机状态。（填写）
10. 直流电机的电磁转矩是由 和 共同作用产生的。
11. 变压器重要由 和 两部分组成。
12. 变压器空载试验一般在 侧进行，而短路试验一般在 侧进行。
13. 变压器空载运行时功率因数很低，这是因为 。
14. 变压器的 能够近似当作铁耗， 能够近似当作铜耗。
15. 按照磁滞回线的形状不一样，铁磁材料可分为 和 材料两大类。
16. 铁心中的 和 之和称 。这部分损耗都将消耗有功功率，使铁心发热。
17. 电流互感器运行时，在任何情况下都不允许副边 ，它能够看作是 ；而电压互感器使用时，副边不允许 。
18. 额定电压为440V/110V的单相变压器，高压边漏电抗16Ω，这算到二次侧后大小为 。
19. 当三相异步电动机的转差率时，电动机处在 状态；当初，电动机处在 状态；当初，电动机处在 状态。当电动机拖动恒转矩负载，当满足运行条件 时，拖动负载取得稳定运行状态。
20. 三相交流电机电枢绕组产生基波旋转磁势的条件是 ，其转速与通入电流频率及电机极对数的关系是 ，若变化电流的相序，其转向 。
21. 三相异步电动机在额定负载运行时，其转差率s一般 在范围内。
22. 异步电机中存在着二个转速：一个是 转速，另一个是 转速。
23. 三相异步电动机依照转子结构不一样可分为 和 两类；同时电动机依照转子结构的不一样分为 同时电机和 同时电动机。
24. 三相交流绕组通入对称的三相交流电流将产生 不变，空间旋转的磁动势。假如要变化磁场的旋转方向，能够通过变化 来实现。
25. 一个三相对称交流绕组，2p=2，通入f = 50Hz的对称交流电流，其合成磁动势为 磁动势，该磁动势的转速为 r/min。
26. 一台6极三相异步电动机接于50Hz的三相对称电源，其 s =0.05，则此时转子转速为 r/min，定子旋转磁动势转速为 r/min。
27. 三相异步电动机参数测定试验中，空载试验的损耗包括 、 和 。试验过程中， 是不变损耗。
28. 三相异步电动机的转差功率指的是 ，定子电压减少时，该功率值 。
29. 额定频率为50Hz的三相异步电动机的额定转速为725 r/min，该电机的极数为 _ ，同时转速为 r/min，额定转差率为 ，转子电流频率 Hz。
30、可用Ea和U关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
31、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采取_______绕组。
32、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
33、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其成果使_______和_______，物理中性线朝_______方向偏移。
34、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
35、直流电动机的起动措施有____ ___。
36、假如不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
37、当电动机的转速超出_______时，出现回馈制动。
38、拖动恒转转负载进行调速时，应采_______调速措施，而拖动恒功率负载时应采取_______调速措施。
39、一台接到电源频率固定的变压器，在忽视漏阻抗压降条件下，其主磁通的大小决定于_______的大小，而与磁路的_______基本无关，其主磁通与励磁电流成_______关系。
40、变压器铁心导磁性能越好，其励磁电抗越_______，励磁电流越_______。
41、变压器带负载运行时，若负载增大，其铁损耗将_______，铜损耗将_______（忽视漏阻抗压降的影响）。
42、当变压器负载（φ2>0°）一定，电源电压下降，则空载电流I0_______，铁损耗PFe_______。
43、一台2kV·A,400/100V的单相变压器，低压侧加100V，高压侧开路测得I0=2A；P0=20W；当高压侧加400V，低压侧开路，测得I0=_______A，P0=_______W。
44、变压器短路阻抗越大，其电压变化率就_______，短路电流就_______。
45、变压器等效电路中的xm是对应于_______电抗，rm是表示_______电阻。
46、两台变压器并联运行，第一台先达满载，阐明第一台变压器短路阻抗标么值比第二台_______。
47、三相变压器的联结组别不但与绕组的_______和_______有关，并且还与三相绕组的_______有关。
48、变压器空载运行时功率因数很低，这是因为___ ____。
49、一个三相对称交流绕组，2p=2，通入f=50Hz的三相对称交流电流，其合成磁通势为_______磁通势。
50、采取_______绕组和_______绕组能够有效地减弱谐波分量，同时使基波分量_______
51、一个脉振磁通势能够分解为两个_______和_______相同，而_______相反的旋转磁通势。
52、三相对称绕组的组成标准是_____ __;____ _;__ _ _。
53、当s在_______范围内，三相异步电机运行于电动机状态，此时电磁转矩性质为_______；在_______范围内运行于发电机状态，此时电磁转矩性质为_______。
54、三相异步电动机依照转子结构不一样可分为___ ____和__ _____两类。
55、一台6极三相异步电动机接于50HZ的三相对称电源；其s=0.05，则此时转子转速为_______r/min，定子旋转磁势相对于转子的转速为_______r/min。
56、三相异步电动机的电磁转矩是由_______和_______共同作用产生的。
57、一台三相异步电动机带恒转矩负载运行，若电源电压下降，则电动机的转速_______，定子电流_______，最大转矩_______，临界转差率_______。
58、三相异步电动机电源电压一定，当负载转矩增加，则转速_______，定子电流_______。
59、三相异步电动机等效电路中的附加电阻是模拟_______的等值电阻。
60、对于绕线转子三相异步电动机，假如电源电压一定，转子回路电阻适当增大，则起动转矩_______，最大转矩_______。
61、拖动恒转矩负载运行的三相异步电动机，其转差率s在_______范围内时，电动机都能稳定运行。
62、三相异步电动机的过载能力是指______。
63、星形一三角形降压起动时，起动电流和起动转矩各降为直接起动时的_______倍。
64、三相异步电动机进行能耗制动时，直流励磁电流越大，则补始制动转距越______。
65、三相异步电动机拖动恒转矩负载进行变频调速时，为了确保过载能力和主磁通不变，则U1应随f1按_______规律调整。
66、生产机械负载特性的几个类型是： 、 、 。
67、电力拖动系统中，常用的制动措施有： 、 、 。
68、电机机械特性愈硬，则静差率 ，相对稳定性就 。
69、与异步电动机等效电路不一样，画变压器等效电路只做 归算，而不做 归算。
70、三相绕线转子异步电动机起动措施有： 和 。
71、三相笼型异步电动机减压起动措施有：
、 、 和 。

二、判断题
1. 直流电动机的电磁转矩是驱动性质的，因此稳定运行时，若电磁转矩越大对应的转速就越高。（ ）
2. 一台并励直流发电机，正转能自励，反转也能自励。（ ）
3. 一台并励直流电动机，若变化电源极性，则电机转向也变化。（ ）
4. 若把一台直流发电机电枢固定，而电刷与磁场同时旋转，则在电刷两端也能得到直流电压。（ ）
5. 无论异步电动机转子是旋转还是静止，定子旋转磁动势和转子磁动势之间都是相对静止。（ ）
6. 直流电动机的人为特性都比固有特性软。（ ）
7. 直流电动机串多级电阻起动。在起动过程中，每切除一级起动电阻，电枢电流都将突变。（ ）
8. 变压器在一次侧外加额定电压不变的情况下，二次侧电流也大，导致一次侧电流也大，因此变压器的主磁通也大。（ ）
9. 变压器的漏抗是个常数，而其励磁电抗却随磁路的饱和而减少。（ ）
10. 使用电压互感器时其二次侧不允许短路，而使用电流互感器则不允许开路。（ ）
11. 三相绕线转子电动机转子回路串入电阻能够增加起动转矩，串入电阻值越大，起动转矩也越大。（ ）
12. 三相异步电动机转子不动时，经由空气气隙传递到转子侧的电磁功率所有转化为转子铜耗。（ ）
13. 三相异步电动机当转子不动时，转子绕组电流的频率与定子电流的频率相同。（ ）
14. 交流发电机正常发电以后能够断掉直流励磁电源。（ ）
15. 提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。（ ）
16. 变化电流相序，能够变化三相旋转磁动势力的转向。（ ）
17. 三相绕线转子异步电动机提升位能性恒转矩负载，当转子回路串入适当的电阻时，重物将停在空中。（ ）
18. 三相异步电动机的变极调速只能用在笼型转子电动机上。（ ）
19. 三相异步电动机的变极调速只能用在绕线转子电动机上。（ ）
20、一台并励直流发电机，正转能自励，若反转也能自励。（  ）
21、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。（  ）
22、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。（  ）
23、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。（  ）
24、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。（  ）
25、一台变压器原边电压U1不变，副边接电阻性负载或接电感性负载，如负载电流相等，则两种情况下，副边电压也相等（  ）。
26、变压器在原边外加额定电压不变的条件下，副边电流大，导致原边电流也大，因此变压器的重要磁通也大（  ）。
27、自耦变压器因为存在传导功率，因此其设计容量小于铭牌的额定容量（  ）。
28、使用电压互感器时其二次侧不允许短路，而使用电流互感器时二次侧则不允许开路（  ）。
29、两相对称绕组，通入两相对称交流电流，其合成磁通势为旋转磁通势。（  ）
30、变化电流相序，能够变化三相旋转磁通势的转向。（  ）
31、无论异步电机转子是旋转还是静止，定、转子磁通势都是相对静止的（  ）。
32、三相异步电动机转子不动时，经由空气隙传递到转子侧的电磁功率所有转化为转子铜损耗（  ）。
33、三相异步电动机的最大电磁转矩Tm的大小与转子电阻r2阻值无关（  ）。
34、一般三相笼型异步电动机定子绕组和转子绕组的相数不相等，而三相绕线转子异步电动机的定、转子相数则相等。（  ）
35、由公式Tem=CTΦmI’2cosΦ2可知，电磁转矩与转子电流成正比，因为直接起动时的起动电流很大，因此起动转矩也很大。（  ）
36、深槽式与双笼型三相异步电动机，起动时因为集肤效应而增大了转子电阻，因此具备较高的起动转矩倍数。（  ）

三、选择题
1. 直流电动机的转子结构重要包括（ ）。
A．铁心和绕组 B．电刷和换相片 C．电枢和换向器 D．磁极和线圈
2. 他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生变化，那么这条以为特性一定是（ ）。
A．串电阻的人为特性 B．降压的人为特性 C．弱磁的人为特性 D．固有机械特性
3. 直流电动机采取减少电源电压的措施起动，其目标是（ ）。
A．使起动过程平稳 B．减小起动电流 C．减小起动转矩
D．以上说法均不正确
4. 感应电机属于（ ）。
A．直流电机 B．异步电机 C．同时电机 D．变压器
5. 假如并励直流发电机的转速上升20%，则空载时发电机的端电压UO升高（ ）。
A．20% B．不小于20% C．小于20% D．无法确定
6. 变压器的铁心损耗能够由（ ）取得。
A．负载试验 B．突加负载试验 C．空载试验 D．堵转试验
7. 变压器空载电流小的原因是（ ）。
A．一次绕组匝数多，电阻很大 B．一次绕组的漏抗很大
C．变压器的励磁阻抗很大 D．变压器铁心的电阻很大
8. 变压器的空载损耗（ ）。
A．所有为铜损 B．所有为铁损 C．重要为铜损 D．重要为铁损
9. 一台星形接法的交流电机接到三相电源时，有一相绕组断线，则电机内部产生的磁动势为（ ）。
A．静止磁动势 B．脉振磁动势 C．圆形旋转磁动势 D．椭圆旋转磁动势
10. 三相异步电动机的同时转速由（ ）决定。
A．电源频率 B．磁极对数 C．电源频率和磁极对数 D．转子电流频率
11. 三相异步电动机参数测定中，定转子漏抗参数Z1、R1、X1与Z2’、R2’、X2’是通过（ ）测取。
A．空载试验 B．负载试验 C．堵转试验 D．零功率因数试验
12. 三相异步电动机变化转向，可通过下面什么措施取得（ ）。
A．减少电压 B．定子串电阻 C．转子串电阻 D．变化相序
13. 三相异步电动机由单相电源供电时，下面说法正确的是（ ）。
A．起动转矩为零 B．转速出现飞车 C．电磁转矩为零 D．旋转速度大约为三相供电时的二分之一
14. 三相异步电动机带恒转矩负载运行，假如电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩（ ）。
A．下降 B．上升 C．不变 D．不能确定
15. 三相异步电动机的空载电流比同容量变压器大的原因是（ ）。
A．异步电动机是旋转的 B．异步电动机的损耗大
C．异步电动机定、转子间有气隙 D．异步电动机由漏抗
16、直流发电机主磁极磁通产生感应电动势存在于（  ）中。
（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组
17、直流发电机电刷在几何中线上，假如磁路不饱和，这时电械反应是（  ）
（1）去磁；（2）助磁；（3）不去磁也不助磁。
18、电力拖动系统运动方程式中的GD2反应了：（ ）
（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
19、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（ ）
（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
20、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处在：（ ）
（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
21、他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I1和I2，那么：（ ）
（1）I1<I2；（2）I1=I2；(3)I1>I2。
22、一台变压器原边接在额定电压的电源上，当副边带纯电组负载时，则从原边输入的功率： ( )
①只包括有功功率；②只包括无功功率；
③既有有功功率，又有无功功率；④为零。
23、变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流：( )
①增加；②减少；③不变；④基本不变。
24、一台变压器在（ ）时效率最高。
①β=1；②P0/PS=常数；③PCu=PFe；④S=SN
25、三相异步电动机带恒转矩负载运行，假如电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩：( )
①下降；②增大；③不变；④不定。
26、三相异步电动机的空载电流比同容量变压器大的原因：( )
①异步电动机是旋转的；②异步电动机的损耗大；③异步电动机有气隙；④异步电动机有漏抗。
27、三相异步电动机空载时，气隙磁通的大小重要取决于：( )
①电源电压；②气隙大小；③定、转子铁心材质；④定子绕组的漏阻抗。
28、三相异步电动机能画出像变压器那样的等效电路是因为：( )
①它们的定子或原边电流都滞后于电源电压；②气隙磁场在定、转子或主磁通在原、副边都感应电动势；③它们都有主磁通和漏磁通；④它们都由电网取得励磁电流。
29、三相异步电动机在运行中，把定子两相反接，则转子的转速会：( )
①升高；②下降一直到停转；③②下降至零后再反向旋转；④下降到某一稳定转速。
30、与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的：（ ）
（1）定子串接电阻的人为机械特性；（2）转子串接电阻的人为机械特性；（3）减少电压的人为机械特性。
31、 一台三相笼型异步电动机的数据为PN = 20kW，UN = 380V，λT=1.15，ki=6,定子绕组为三角形联结。当拖动额定负载转矩起动时，若供电变压器允许起动电流不超出12IN，最佳的起动措施是：（ ）
（1）直接起动；（2）Y—△降压起动；（3）自耦变压器降压起动。
36、一台三相异步电动机拖动额定转矩负载运行时，若电源电压下降10%，这时电动机的电磁转矩：（ ）
（1）Tem=TN;(2) Tem=0.81 TN;(3) Tem=0.9TN。
32、三相绕线转子异步电动机拖动起重机的主钩，提升重物时电动机运行于正向电动状态，若在转子回路串接三相对称电阻下放重物时，电动机运行状态是：（ ）
（1）能耗制动运行；（2）反向回馈制动运行；（3）倒拉反转运行。
33、三相异步电动机拖动恒转矩负载，当进行变极调速时，应采取的联结方式为：（ ）
（1）Y—YY；（2）△—YY；（3）正串Y—反串Y。
34、涡流损耗是由（ ）产生的
A、磁畴相互摩擦而产生的消耗；B、涡流在铁心引起的损耗；
C、绕组的阻抗产生的损耗； D、漏磁通产生的损耗
35、电机绕组跨距的单位是（ ）
A、毫米；B、角度；C、槽数
36、变压器的原、副边绕组之间 （ ）
A、只有电耦合；B、只有磁耦合；C、既有磁耦合也有电耦合
37、异步电动机工作在电动机状态，转差率s （ ）
A、s>1；B、s<0；C、0<s<1
38、当电动机的电磁转矩T不小于负载转矩Tz时，阐明电动机的转速变化率( )
A、不小于0；B、小于0；C、等于0；D、不能确定
39、他励直流电动机在主磁通Φ和电枢电压U不变，而负载转矩T变小时，转速n、电枢电流Ia和反电动势E的变化应是（ ）
A、n增大，Ia增大，E下降；B、n增大，Ia增大，E增大；
C、n下降，Ia下降，E下降； D、n增大，Ia下降，E增大
40、绕线式三相异步电动机在负载不变的情况下，增加转子电路电阻会使其转速（ ）
A、增高 B、减少 C、稳定不变 D、不确定
41、磁滞损耗是由（ ）产生的。
A、磁畴相互摩擦而产生的消耗；B、涡流在铁心引起的损耗；
C、绕组的阻抗产生的损耗；D、漏磁通产生的损耗
42、直流电动机换向器节距单位是（ ）
A、毫米；B、角度；C、换向片数
43、单相变压器的匝比k<1，阐明变压器一次侧电压（ ）二次侧电压。
A、高于；B、低于；C、等于
44、异步电动机工作在电磁制动状态，转差率s（ ）
A、s>1；B、0<s<1；C、s<0
45、当电动机的转速变化率小于0，阐明电动机的电磁转矩T（ ）负载转矩Tz。
A、不小于；B、小于；C、相等；D、不能确定
46、他励直流电动机，当励磁电流和负载转矩不变时，电枢电压下降，待电机稳定运行时，则转速n，电枢电流Ia和反电动势E的变化应是（ ）
A、n下降，Ia不变，E减少； B、n上升，Ia变小，E增大；
C、n不变，Ia变小，E不变； D、n上升，Ia变大，E增大
47、三相异步电动机假如有一相绕组开路，当接入三相交流电源起动时，其气隙磁动势是（ ）
A、旋转磁动势；B、脉振磁动势；C、交变磁动势；D、恒定磁动势

三、简答题
1. 直流电动机为何不能直接起动？假如直接起动会引起什么样的后果？
2. 直流电动机有哪几个励磁方式？画出不一样励磁方式的电路图。
3. 直流并励发电机自励的条件是什么？
4. 直流电动机的调速措施有几个，各有何特点？
5. 何为电枢反应？电枢反应对气隙磁场有什么影响？对电机运行有什么影响？
6. 什么原因决定直流电机电磁转矩的大小？电磁转矩的性质和电机运行方式有何关系？
7. 并励直流电动机在运行时，励磁绕组断线会出现什么后果？
8. 直流电动机的电磁转矩是驱动性质的转距，电磁转矩增大时，转速似乎应当上升，但从直流电动机的转矩以及转速特性看，电磁转矩增大时，转速反而下降，这是什么原因？
9. 变压器中主磁通与漏磁通的性质有什么不一样？在等效电路中怎样反应它们的作用？
10. 为何变压器空载损耗能够近似地当作铁耗，负载损耗可近似地当作铜耗？
11. 变压器励磁电抗的物理意义是什么？我们希望变压器的是大好还是小好？若变压器用空气心而不用铁心，则是增大还是减少？假如一次绕组匝数增加，其他不变，怎样变化？假如将铁心截面积增加，其他不变，怎样变化？
12. 试分析单相交流绕组、三相交流绕组所产生的磁动势有何区分，与直流电机电枢磁动势又有何区分？
13. 为何一般把三相异步电动机机械特性的直线段以为稳定运行段，而把机械特性的曲线段以为不稳定运行段？曲线段是否有稳定运行点？。
14. 异步电动机等效电路中的代表什么？能否用电感或电容替代，为何？

15. 三相异步电动机的原理是什么？
16. 阐明异步电动机的机械负载增加时，定子电流和输入功率会自动增加的物理过程。
17. 三相异步电动机直接起动时，为何起动电流很大，而起动转矩却不大？
18. 三相异步电动机中的空气隙为何须须做得很小？
19. 异步电动机的转差功率消耗到哪里去了？若增加这部分损耗，异步电动机会出现什么现象？
20. 导出三相异步电动机的等效电路时，转子边要进行哪些归算？归算的标准是什么？
21、直流发电机的励磁方式有哪几个？
22、怎样确定换向极的极性，换向极绕组为何要与电枢绕组相串联？

23、试比较他励和并励直流发电机的外特性有何不一样？并阐明影响曲线形状的原因。
（并励直流发电机的外特性比他励的软）。
24、一台并励直流发电机并联于电网上，若原动机停止供应机械能，将发电机过渡到电动机状态工作，此时电磁转矩方向是否变？旋转方向是否变化？
25、电力拖动系统稳定运行的条件是什么？
26、何谓电动机的充足利用？
27、为何变压器的空载损耗可近似当作铁损耗，而短路损耗可近似当作为铜损耗？
28、电源频率减少，其他各量不变，试分析变压器铁心饱和程度、励磁电流、励磁电抗、漏抗的变化情况。
29、变压器的原、副边额定电压都是怎样定义的？
30、变压器并联运行的条件是什么？哪一个条件要求绝对严格？
31、三相异步电动机空载运行时，电动机的功率因数为何很低？
32、什么是主磁通？

33、软磁材料可用于制造
34、常用的控制电机有哪几个类型？
35、什么是电动机的调速范围？
36、什么是漏磁通？
37、硬磁材料可用于制造
38、什么是直流电动机的固有机械特性？
39、什么是电动机的静差率？

四、计算题
1．一台并励直流电动机，，V，，，，
试求：
（1）电动机的额定输出转矩；
（2）在额定电流时的电磁转矩；
（3）当初电机的转速；
（4）在总制动转矩不变的情况下，当电枢中串入电阻而达稳定期的转速。

2．某三相铝线变压器，，联接。有如下试验数据：
试求：折算到高压侧的变压器形等效电路参数并画出等效电路图（设，不需考虑温度换算）。
试验名称
电压/
电流/
功率/
备注
空载
0.4
60
3.8
电压加在二次侧
负载
0.44
43.3
10.9
电压加在一次侧

3．已知一台三相四极异步电动机的额定数据为，定子绕组为接法，额定运行时，
。试求（1）额定转速；（2）空载转矩；（3）电磁转矩；（4）电机轴上的输出转矩。

4．一台并励直流电动机在额定电压=230V和额定电流=85A的情况下运行，电枢回路总电阻，V，励磁回路总电阻，额定负载时的效率，试求：
（1）额定输入功率；
（2）额定输出功率；
（3）总损耗；
（4）电枢回路铜耗；
（5）励磁回路铜耗；
（6）电刷接触损耗；
（7）附加损耗；
（8）机械损耗与铁耗之和。

5．一台的三相四极异步电动机，在某种运行情况下，自定子方面输入的功率为，
，求：电动机的效率、转差率、转速、空载转矩和电磁转矩。

6. 一台并励直流电动机,铭牌数据如下：PN=3.5kW，UN=220V，I N=20A，nN=1000r/min,电枢电阻Ra=1Ω，2△U=2V，励磁回路电阻Rf=440Ω，空载试验：当U=220V，n=1000r/min时，I0=2A，试计算当电枢电流Ia=10A时，电机的效率（不计附加损耗）。
7. 一台并励直流发电机，铭牌数据如下：PN=23kW，UN=230V，nN=1500r/min，励磁回路电阻Rf=57.5Ω，电枢电阻Ra=0.1Ω，不计电枢反应磁路饱和。现将这台电机改为并励直流电动机运行，把电枢两端和励磁绕组两端都接到220V的直流电源：运行时维持电枢电流为原额定值。求：
（1）转速n；
（2）电磁功率；
（3）电磁转矩。

8．一台单相变压器额定值为SN=0kVA，U1N/U2N=127kV/11kV ，f=50Hz。在15℃下进行空载和负载试验，有如下数据：求归算到一次侧的励磁参数和短路参数（考虑温度换算），并画出T型等效电路。 （考虑温度换算）
试验名称
电压/
电流/
功率/
备注
空载
11
45.5
47
电压加在二次侧
负载
9.24
157.5
129
电压加在一次侧

9．有一台三相电力变压器，，，，连接组标号，，在10℃时的空载和负载试验数据如下：
试验名称
电压/
电流/
功率/
备注
空载
3.15
6.93
2.45
电压加在二次侧
负载
0.45
36.4
7.89
电压加在一次侧
试求：
(1) 归算到一次侧的励磁参数和短路参数（考虑温度换算），并画出T型等效电路；
(2) 阻抗电压的百分值及其有功分量和无功分量；
10．一台三相异步电动机，额定数据如下：，，，，定子绕组为三角形联结，，，，，，。试求额定负载时的：
(1) 转差率；
(2) 转子电流频率；
(3) 转子铜耗；
(4) 效率；
(5) 定子电流。

11．一台的三相异步电动机有关数据如下：，，，，，，，，，定子绕组为三角形联结，试求：
(1) 画出三相异步电动机T型等效电路；
(2) 以T型电路计算额定负载时的定子电流、转子电流、励磁电流、功率因数、输入功率和效率。

12、一台并励直流电动机,铭牌数据如下:PN=3.5kW，UN=220V，I N=20A，nN=1000r/min,电枢电阻Ra=1Ω，△Ub=1V，励磁回路电阻R1=440Ω，空载试验：当U=220V,n=1000r/min时，I0=2A，试计算当电枢电流I a=10A时,电机的效率（不计杂散损耗）。

13、一台并励直流发电机，铭牌数据如下：PN=6kW，UN=230V，nN=1450r/min，Ra=0.57Ω（包括电刷接触电阻），励磁回路总电阻Rf=177Ω，额定负载时的电枢铁损PFe=234W，机械损耗为Pmec=61W，求：（1）额定负载时的电磁功率和电磁转矩。（2）额定负载时的效率。

14、一台他励直流电动机数据为：PN=7.5kW，UN=110V，I N=79.84A，nN=1500r/min，电枢回路电阻Ra=0.1014Ω，求：（1）U=U N，Φ=ΦN条件下，电枢电流Ia=60A时转速是多少？（2） U=U N条件下，主磁通减少15%，负载转矩为TN不变时，电动机电枢电流与转速是多少？（3）U=U N，Φ=ΦN条件下，负载转矩为0.8TN，转速为800r/min，电枢回路应串入多大电阻？

15、三相变压器额定容量为20kV·A，额定电压为10/0.4 kV，额定频率为50HZ，Y，y0联结，高压绕组匝数为3300。试求：（1）变压器高压侧和低压侧的额定电流；（2）高压和低压绕组的额定电压；（3）绘出变压器Y，y0的接线图。

16、一台SN=100kV·A，U1N /U2N=6/0.4 kV，Y，y0联结的三相变压器，I0%=6.5%，P0=600W，us=5%，PSN=1800W，试求：（1）近似等效电路参数标么值；（2）满载及cosφ2=0.8（滞后）时的二次端电压和效率；（3）产生最大效率时的负载电流及cosφ2=0.8(φ2>0°)时的最大效率。

18、已知一台三相异步电动机，额定频率为150kW，额定电压为380V，额定转速为1460r/min，过载倍数为2.4，试求：（1）转矩的实用体现式；（2）问电动机能否带动额定负载起动。
