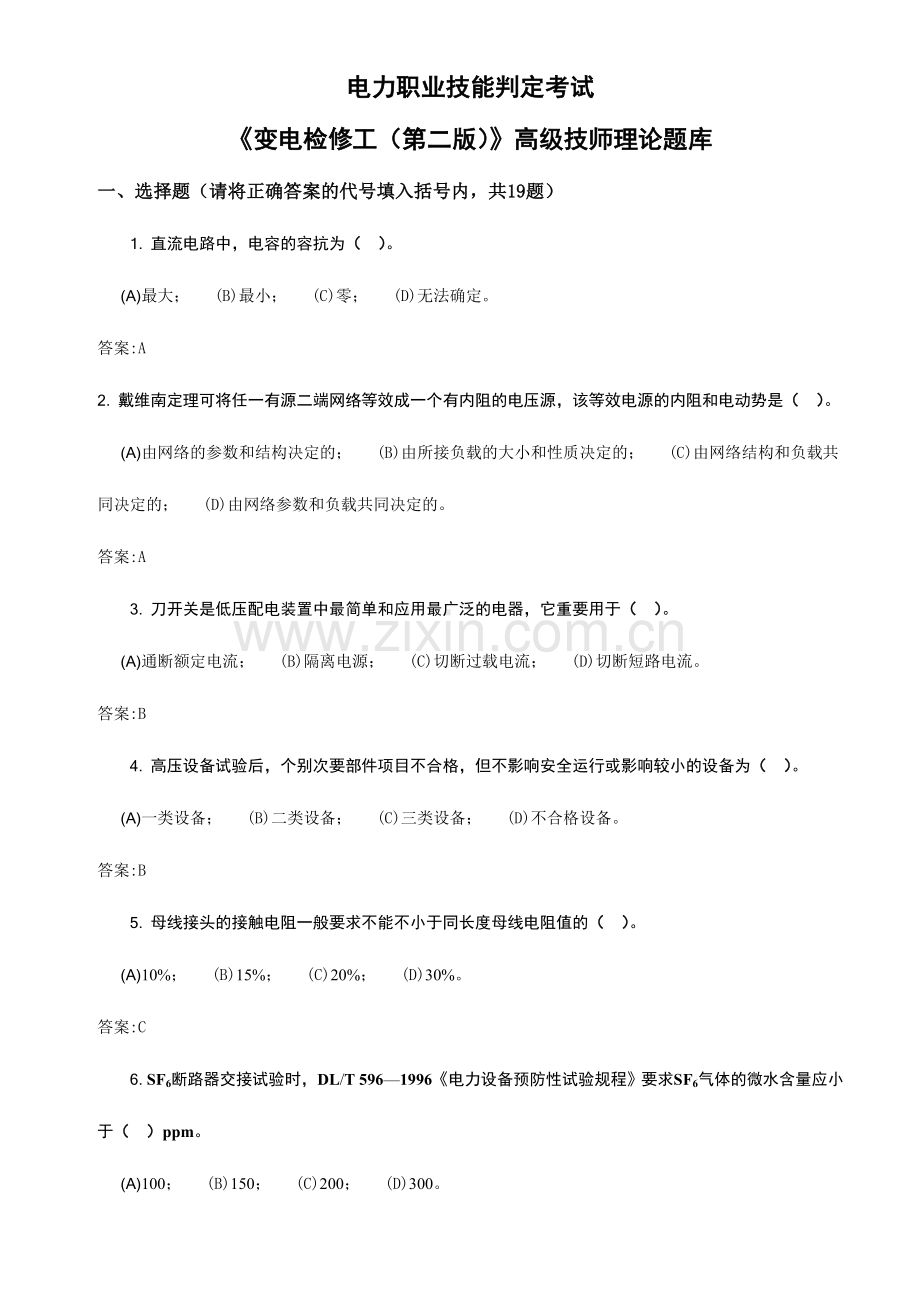

电力职业技能判定考试
《变电检修工（第二版）》高级技师理论题库
一、选择题（请将正确答案的代号填入括号内，共19题）
1. 直流电路中，电容的容抗为（ ）。
(A)最大； (B)最小； (C)零； (D)无法确定。
答案:A
2. 戴维南定理可将任一有源二端网络等效成一个有内阻的电压源，该等效电源的内阻和电动势是（ ）。
(A)由网络的参数和结构决定的； (B)由所接负载的大小和性质决定的； (C)由网络结构和负载共同决定的； (D)由网络参数和负载共同决定的。
答案:A
3. 刀开关是低压配电装置中最简单和应用最广泛的电器，它重要用于（ ）。
(A)通断额定电流； (B)隔离电源； (C)切断过载电流； (D)切断短路电流。
答案:B
4. 高压设备试验后，个别次要部件项目不合格，但不影响安全运行或影响较小的设备为（ ）。
(A)一类设备； (B)二类设备； (C)三类设备； (D)不合格设备。

答案:B
5. 母线接头的接触电阻一般要求不能不小于同长度母线电阻值的（ ）。
(A)10%； (B)15%； (C)20%； (D)30%。
答案:C
6. SF6断路器交接试验时，DL/T 596—1996《电力设备预防性试验规程》要求SF6气体的微水含量应小于（ ）ppm。
(A)100； (B)150； (C)200； (D)300。
答案:B
7. SF6气瓶存储时间超出（ ）以上时，在使用前应进行抽验，以预防在放置期间也许引起的成份变化。
(A)3个月； (B)六个月； (C)1年； (D)2年。
答案:B
8. 绝缘油作为灭弧介质时，最大允许发热温度为（ ）℃。
(A)60； (B)80； (C)90； (D)100。
答案:B
9. 为了改进断路器多断口之间的均压性能，一般采取的措施是在断口上（ ）。
(A)并联电阻； (B)并联电感； (C)并联电容； (D)串联电阻。
答案:C
10. 在检修真空开关时测量导电回路电阻，一般要求测量值小于出厂值的（ ）倍。
(A)1.1； (B)1.2； (C)1.25； (D)1.3。
答案:B
11. 电力变压器一、二次绕组对应电压之间的相位关系称为（ ）。
(A)联结组别； (B)短路电压； (C)空载电流； (D)短路电流。
答案:A
12 断路器的跳合闸位置监视灯串联一个电阻的目标是（ ）。
(A)限制通过跳合闸线圈的电流； (B)赔偿灯泡的额定电压； (C)预防因灯座短路导致断路器误跳闸； (D)为延长灯泡寿命。
答案:C
13. 变压器在额定电压下二次侧开路时，其铁芯中消耗的功率称为（ ）。
(A)铁损； (B)铜损； (C)无功损耗； (D)线损。

答案:A
14. 变压器的压力式温度计，所指示的温度是（ ）。
(A)上层油温； (B)铁芯温度； (C)绕组温度； (D)外壳温度。
答案:A
15. 被定为完好设备的设备数量与参加评定设备的设备数量之比称为（ ）。
(A)设备的良好率； (B)设备的及格率； (C)设备的评选率； (D)设备的完好率。
答案:D
16. 对用于10kV设备上对地绝缘的35kV绝缘子进行交流耐压试验时，应按照（ ）的额定电压标准施加试验电压。
(A)10kV设备； (B)35kV设备； (C)10kV设备或35kV设备； (D)高于10kV，低于35kV设备。
答案:A
17. 断路器在新装和大修后必须测量（ ），并符合有关技术要求。
(A)绝缘电阻； (B)工频耐压； (C)同期； (D)机械特性。
答案:D
18. 依照DL/T 755—《电力系统安全稳定导则》及有关要求要求，断路器合—分时间的设计取值应小于（ ）ms，推荐小于50ms。
(A)80； (B)70； (C)60； (D)50。
答案:C
19. 断路器应垂直安装并固定牢靠，底座或支架与基础间的垫片不宜超出3片，其总厚度不应不小于（ ）mm，各片间应焊接牢靠。
(A)15； (B)10； (C)5； (D)20。
答案:B

二、判断题（正确的请在括号内打"√"，错误的打"×"，共33题）
1. 两根平行载流导体，在通过方向相同的电流时，两导体将展现排斥现象。（ ）
答案:×

2. 在机械零件制造过程中，只确保图纸上标注的尺寸，不标注的不确保。（ ）
答案:√

3. 把电容器串联起来，电路两端的电压等于各电容器两端的电压之和。（ ）
答案:√

4. 自感电动势的方向一直与线圈中电流的方向相同。（ ）
答案:×

5. 当导线的截面积愈大、频率愈高时，集肤效应和邻近效应愈明显。（ ）
答案:√

6. 在交流线路内，因为存在着集肤效应和邻近效应的影响，交流电阻值要比直流电阻值大。（ ）
答案:√

7. 互感器的相角误差是二次电量（电压或电流）的相量翻转180°后，与一次电量（电压或电流）的相量之间的夹角。（ ）
答案:√

8. 固态绝缘体内的少数自由电子或离子在电场作用下运动，逐渐形成大量有规律的电子流或离子流，这种现象称为电击穿。（ ）
答案:√

9. 变压器在空载合闸时的励磁电流基本上是感性电流。（ ）
答案:√

10. 电力网装了并联电容器，发电机就能够少发无功功率。（ ）
答案:√

11. 变压器各绕组的电压比与各绕组的匝数比成正比。（ ）
答案:×

12. 变压器短路电压的百分数值和短路阻抗的百分数值相等。（ ）
答案:√
13. 当电网电压减少时，应增加系统中的无功出力；当系统频率减少时，应增加系统中的有功出力。（ ）
答案:√
14. 电力网中性点经消弧线圈接地是用它来平衡接地故障电流中因线路对地电容产生的超前电流分量。（ ）
答案:√
15. 小电流接地系统中的并联电容器可采取中性点不接地的星形接线。（ ）
答案:√
16. 电压互感器二次回路导线（铜线）截面不小于2.5mm2，电流互感器二次回路导线（铜线）截面不小于4mm2。（ ）
答案:√
17. 电源电压一定的同一负载，按星形连接与按三角形连接所获取的功率是同样的。（ ）
答案:×
18. 电压互感器一次绕组和二次绕组都接成星形且中性点都接地时，二次绕组中性点接地称为工作接地。（ ）
答案:×
19. 通过变压器的短路试验数据可求得变压器的阻抗电压百分数。（ ）
答案:√

20. 零序电流只有在电力系统发生接地故障或非全相运行时才会出现。（ ）
答案:√
21. 电力系统在很小的干扰下，能独立恢复到原状态的能力，称为静态稳定。（ ）
答案:√
22. 装设电抗器的目标是限制短路电流，提升母线残存电压。（ ）
答案:√
23. 绝缘工具上的泄漏电流，重要是指绝缘材料表面流过的电流。（ ）
答案:√
24. 励磁涌流对变压器无危险，因为冲击电流存在的时间短。（ ）
答案:√
25. SF6断路器中水分是采取百分比率来计量的，用单位mL/L表示。（ ）
答案:×
26. 低温对SF6断路器尤为不利，当温度低于某一使用压力下的临界温度，SF6气体将液化，从而对绝缘和灭弧能力及开断额定电流无影响。（ ）
答案:×
27. SF6断路器及SF6全封闭组合电器年泄漏量小于标准的3%即为合格。（ ）
答案:×
28. 在保持温度不变情况下，线圈的绝缘电阻下降后再回升，60kV及以上变压器连续12h保持稳定无凝结水产生，即以为干燥完成。（ ）
答案:√

29. 运行中的SF6气体应做的试验项目有八项：湿度、密度、毒性、酸度、四氟化碳、空气、可水解氟化物、矿物油等。（ ）
答案:√
30. 管形母线宜采取氩弧焊接，焊接时对口应平直，其弯折偏移不应不小于1/500，中心线偏移不得不小于0.5mm。（ ）
答案:√
1. 断路器合分闸速度的测量，应在额定操作电压下进行，测量时应取产品技术条件所要求的区段的平均速度、最大速度及刚分、刚合速度。（ ）
答案:√
32. 可控硅整流电路，是把交流电变为大小可调的直流电，因此输出电压随控制角a 的增大而减小。（ ）
答案:√
33. 注入蓄电池的电解液，其温度不宜高于30℃，充电过程中液温不宜高于45℃。（ ）
答案:√
电源电动势的实际方向是由低电位指向高电位。（ ）√
线圈中只要有电流流过就会产生自感电动势。（ ）×

三、简答题（请填写答案，共17题）
1. 测量SF6气体微水，在哪些情况下不宜进行？
答案:答：（1）不宜在充气后立即进行，应经24h后进行。
（2）不宜在温度低的情况下进行。
（3）不宜在雨天或雨后进行。
（4）不宜在上午化露前进行。

2. 对操动机构的防跳跃功效有何技术要求？
答案:答：对防跳跃装置的功效要求是当断路器在合闸过程中，如遇故障，即能自行分闸，虽然合闸命令未解除，断路器也不能再度合闸，以防止无谓地数次分、合故障电流。

3. 简述真空断路器的灭弧原理。
答案:答：在真空中因为气体分子的平均自由行程很大，气体不轻易产生游离，真空的绝缘强度比大气的绝缘强度要高得多，当开关分闸时，触头间产生电弧、触头表面在高温下挥发出金属蒸气，因为触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场力的作用下，沿触头表面切线方向迅速运动在金属圆筒（即屏蔽罩）上凝结了部分金属蒸气，电弧在自然过零进就熄灭了，触头间的介质强度又迅速恢复起来。

4. 断路器安装调试结束后，应提交整顿哪些资料？各包括哪些内容？
答案:答：应提交厂家及施工资料。厂家资料有阐明书、合格证、厂家图纸、出厂试验报告。施工资料有施工统计、安装报告、试验报告、完工图纸。

5. 220kV以上变压器在吊罩前应准备好哪些重要设备和工器具？
答案:答：重要有：
（1）30T及以上的吊车一台及适宜的吊具、绳索。
（2）滤油机、真空泵、烤箱和一般手用工具。
（3）拆大盖螺丝用的扳手及暂时固定胶垫用的夹子。
（4）足量合格的变压器油。
（5）温度计、湿度计、测量直流电阻及铁芯绝缘用的仪器、仪表。
（6）消防器材、白布、酒精、绝缘布带、绝缘漆等消耗材料。

6. 变压器吊芯起吊过程中应注意哪些事项？
答案:答：（1）吊芯前应检查起重设备，确保其安全可靠。
（2）使用的钢丝绳通过计算应符合要求。
（3）钢丝绳起吊夹角应在30°左右，最大不超出60°。
（4）起吊时器身上升应平稳、正直，并有专人监护。
（5）吊起100mm左右后，检查各受力部分是否牢靠，刹车是否灵活可靠，然后方可继续起吊。

7. 麻绳子或棉纱绳在不一样状态下的允许荷重是怎么要求的？
答案:答：（1）麻绳子（棕绳）或棉纱绳，用做一般的允许荷重的吊重绳时，应按1kg/mm2计算。
（2）用作捆绑绳时，应按其断面积0.5kg/mm2计算。
（3）麻绳、棕绳或棉纱绳在潮湿状态下，允许荷重应减少二分之一。
（4）涂沥青纤维绳在潮湿状态，应减少20%的荷重使用。

8. SW7型断路器的总行程怎样测量和调整？
答案:答：测量总行程时，应拆掉压油活塞尾部的螺丝，然后把测量杆拧到动触头端部螺孔内，再慢合、慢分到终了位置，分别测量超出铝帽以上的测量杆的长度，二者之差即为总行程。总行程由工作缸的行程和拐臂的起始位置来确定，可变化水平拉杆的长度来达成调整总行程的目标。

9. SF6气体中吸附剂应怎样进行再生处理？灭弧室中吸附剂怎样处理？
答案:答：断路器使用的吸附剂为4A型分子筛，具备较强的吸附性能。再生处理时，应将吸附剂置于真空干燥炉内，并在200～300℃条件下干燥12h以上；干燥后，应趁热用棉手套将吸附剂装进断路器内，使其与空气接触的时间不超出15min；装入前要统计吸附剂重量，并在下次检修时再称一次，如超出本来值的25%，阐明吸附气体水分较多，应仔细分析处理。
灭弧室中吸附剂不能够再生。

10. 哪些原因可引起电磁操动机构拒分和拒合？
答案:答：也许原因如下：
（1）分闸回路、合闸回路不通。
（2）分、合闸线圈断线或匝间短路。
（3）转换开关没有切换或接触不良。
（4）机构转换节点太快。
（5）机构机械部分故障。如合闸铁芯行程和冲程不当，合闸铁芯卡涩，卡板未复归或扣入深度过小等，调整止钉松动、变位等。

11. SW6型断路器分闸失灵应怎样查找原因？
答案:答：（1）检查分闸线圈是否断线或匝间短路，线圈接头接触是否良好。
（2）检查分闸铁芯顶杆、分闸阀阀杆是否弯曲变形。
（3）检查分闸阀钢球打开距离是否适宜。
（4）检查分闸回路、辅助断路器的触点是否接触良好。
（5）检查分闸阀两管接头是否装反等。

12. SW7—110型断路器的速度不合格应怎样调整？
答案:答：可变化高压油管中节流片孔径的大小来实现（孔径变大，速度提升；孔径变小，速度减少）。若采取上面措施后，速度仍偏低，则也许是传动系统中有卡滞或机构油压低，应检查下列原因：
（1）本体传动部分是否灵活。
（2）机构油管路是否畅通，若供油少，则也许是油管变形、接头堵塞或六通内孔径小等。
（3）操作回路油压是否减少过大。
查找出原因后，做对应处理。

13. 液压机构压力异常增高的原因有哪些？有哪些处理措施？
答案:答：压力异常增高的原因及处理措施有：
（1）储压器的活塞密封圈磨损，致使液压油流入氮气侧。应将氮气和油放掉更换密封圈。
（2）起动或停止电机的微动开关失灵。可将微动开关修复。
（3）压力表失灵（无指示）。应更换压力表。
（4）机构箱内的温度异常高。应将加热回路处理好。

14. 液压机构压力异常减少的原因有哪些？有哪些处理措施？
答案:答：压力异常减少的原因及处理措施有：
（1）储压器行程杆不下降而压力减少。漏氮处理：更换漏气处密封圈，重新补充氮气。

（2）起动电机的微动开关失灵。
（3）压力表失灵。可更换压力表。
（4）储压器行程杆下降而引起的压力减少，原因是高压油回路，有渗漏现象。
应找出漏油步骤，予以排除。

15. GIS维护检修的基本要点有哪些？
答案:答：（1）对设备内部充气部分，平时仅需控制气体压力，详细检修每进行一次。
（2）一般检查每3年进行一次，重要是机械特性校核。
（3）诸如断路器的操作机构每6年应详细检修一次。
（4）当发觉异常情况，或者达成了要求的操作次数时，应进行暂时检修。

16. CY5型液压操动机构拒分有哪些原因？
答案:答：电气原因也许有分闸线圈烧坏或者引线断线，辅助开关的分闸触点接触不良，操作回路断线或者接线端子接触不良，分闸线圈端电压偏低等。
机械原因也许有分闸动铁芯或分闸一级阀杆被卡住，使一级阀口打不开，分闸动铁芯顶杆调整太短或分闸一级杆上的阀针偏短，顶不开分闸一级阀钢球。二级阀芯严重卡在合闸位置而不能向上运动。

17. SF6断路器及GIS组合电器检修时应注意哪些事项？
答案:答：（1）检修时首先回收SF6气体并抽真空，对断路器内部进行通风。
（2）工作人员应戴防毒面具和橡皮手套，将金属氟化物粉末集中起来，装入钢制容器，并深埋处理，以防金属氟化物与人体接触中毒。
（3）检修中严格注意断路器内部各带电导体表面不应有尖角毛刺，装配中力求电场均匀，符合厂家各项调整、装配尺寸的要求。
（4）检修时还应做好各部分的密封检查与处理，瓷套应做超声波探伤检查。

四、计算题（请填写答案，共8题）
1. 有一台额定容量S为100kVA，电压为3300/220V的单相变压器，高压绕组N1为1000匝，求该变压器低压绕组的匝数N2，一、二次侧的额定电流。若一次侧保持额定电压不变，二次侧达成额定电流，输出功率P为78kW，功率因数cosj为0.8时，求出这时的二次侧端电压U2。
答案:解：（1）高压侧电压U1=3300V，低压侧电压U2=220V
N2==×1000=67（匝）
（2）一、二次侧额定电流、
（A）

（A）
（3）视在功率97.5（kVA）
214.5（V）
答：该变压器低压绕组的匝数为67匝；一、二次侧的额定电流分别为30.3A和454.5A；当一次侧保持额定电压不变，二次侧达成额定电流，输出功率为78kW，功率因数为0.8时，二次侧端电压为214.5V。

2. 有一台设备重G为389kN，需由厂房外滚运到厂房内安装，采取的滚杠为?108mm×12mm的无缝钢管，直接在水泥路面上滚运，求需多大的牵引力（滚杠在水泥路面上摩擦系数K1为0.08，与设备的摩擦系数K2为0.05，起动附加系数K为2.5）？
答案:解：已知K=2.5，K1=0.08，K2=0.05，G=389kN，d=10.8m，拖运时的牵引力
=2.5×(0.08+0.05)×389/10.811.7（kN）
答：拖动时起动牵引力为11.7kN。

3. 有一台绞磨在鼓轮上的钢丝绳牵引力SK=29400N，已知鼓轮轴中心到推力作用点距离L=200cm，鼓轮半径r=10cm，求需要多大的推力P（效率系数n为0.91）？

答案:解：依照公式

P==1615（N）
答：需要1615N的推力。

4. 某断路器跳闸线圈烧坏，应重绕线圈，已知线圈内径d1为27mm，外径d2为61mm，裸线线径d为0.57mm，原线圈电阻R为25W，铜电阻率r 为1.75×10-8 Wm，计算该线圈的匝数N是多少？
答案:解：线圈的平均直径(61+27)/244（mm）
漆包线的截面积3.14×(0.57/2)20.255（mm2）2.55×10-7（m2）
绕线的总长度，铜线的电阻
则
因此
=25×2.55×10-7/(1.75×10-8×3.14×44×10-3）2585（匝）
答：该线圈匝数为2585匝。

5. 已知三盏灯的电阻RA=22W，RB=11W，RC=5.5W，三盏灯负荷按三相四线制接线，接在线电压UL为380V的对称电源上，求三盏灯的电流IA、IB、IC各是多少？

答案:解：220（V）
依照公式
220/2210（A）
220/1120（A）
220/5.540（A）
答：IA、IB、IC的值分别为10A、20A和40A。

6. CY3—Ⅱ型机构在T1为20℃时，额定压力p1N为（22±5）MPa，假如环境温度在T2为37℃和T3为7℃时，额定压力值p2N、p3N分别是多少？
答案:解：公式 ，
p1N=22MPa，273+20293（K）
T2=273+37310（K）
T3=273+7280（K）
则温度为37℃时的额定压力值
(310×293)×2223.3（MPa）
温度为7℃时的额定压力值
(280×293)×2221（MPa）
答：当温度为37℃时，额定压力为23.3MPa，当温度为7℃时，额定压力为21MPa。

7. 交流接触器线圈接在直流电源上，得到线圈直流电阻R为1.75W，然后接在工频交流电源上，测得U=120V，P=70W，I=2A，若不计漏磁，求铁芯损耗P和线圈的功率因数各是多少？
答案:解：总损耗
铁损 70-22×1.7563（W）
依照
∴功率因数 70/(120×2)0.29
答：铁芯损耗为63W，功率因数为0.29。

8. 一台三相变压器，型号为SL—750/10，Y，yn连接，额定电压为10/0.4kV，室温20℃时做短路试验：在高压侧加电压UK 为440V，测得电流IK为43.3A，功率PK为10900W，求该变压器的短路参数rk、xk。
答案:解：高压侧的相电压UKph=254（V）
高压侧的相电流 Iph=IK=43.3A
一相短路功率为 PK/3=10900/3=3633.3（W）
则 zk=5.866（W）

rk=1.94（W）
xk==5.54（W）
将rk换算到75℃：
铝线 rk75℃= rk
=2.37（W）
答：变压器的短路参数rk为2.37W、xk为5.54W。

五、绘图题（请填写答案，共15题）
1. 画出具备过载保护的低压三相异步电动机正转控制接线图。
答案:答：如图E-83所示。

图E-83
QS—隔离开关；FU1、FU2—熔断器；
KM—中间接触器；SB1、SB2—按钮；
KH—热继电器；M—电动机

2. 画出SYXZ型有载分接开关操作机构电气控制原理图。
答案:答：如图E-84所示。

图E-84
FU—熔断器；1S、2S—磁力开关；1SA、2SA—控制按钮；1SBX、2SBX—终端限位开关；1SB、2SB—控制开关；SBJ—紧急处理控制开关；HL—信号灯；KM—中间继电器

3. 说出图E-85中密度继电器各元件名称。

图E-85
答案:答：1、2、3—密封圈；4—逆止阀；5—密度计；6—金属波纹管；7—双金属片；8—微动开关；9—小孔眼；10—盖板；11—干燥剂。

4. 识别西门子3AP1FG型高压断路器极柱（图E-86）各元件名称。

图E-86
答案:答：1—滤袋（吸附剂）；2—传动单元；3—绝缘子；4—操作杆；5—高压接线板；6—瓷套；7—灭弧单元。

5. 说出西门子3AP1FG型高压断路器弹簧机构（图E-87）各元件名称。
答案:答：1—分闸弹簧；2—分闸缓冲器；3—分闸连杆；4—操动杠杆；5—操动杆；6—灭弧单元；7—合闸脱扣器；8—合闸棘爪；9—凸轮；10—分闸棘爪；11—合闸缓冲器；12—合闸连杆；13—合闸弹簧。

图E-87

6. 依照ZN28A—12外形图（图E-88）说出各元件名称。

图E-88
答案:答：1—开距调整垫片；2—触头压力弹簧；3—弹簧座；4—超行程调整螺栓；5—拐臂；6—导向臂；7—导电夹紧固螺栓；8—动支架；9—螺栓；10—真空灭弧室；11—真空灭弧室固定螺栓；12—绝缘子；13—绝缘子固定螺栓；14—静支架。

7. 说出压缩机安装示意图中（图E-89）各元件名称。

图E-89
答案:答：1—空气过滤器；2—主机；3—加油孔；4—放油孔；5—安全阀。

8. 说出充SF6气体系统图（图E-93）中各元件的名称。

图E-93
答案:答：1—角阀；2—截止阀；3—减压阀；4—蒸汽器；5—干燥器；6—过滤器；7—压力表；8—安全阀；9—逆止阀；10—接头；11—接头；12—SF6气瓶；13—高真空计。

9. 请绘出110kV变压器风冷电源回路控制原理图。
答案:答：如图E-94所示。

图E-94
10. 说出CY5、CY5-Ⅱ型液压操作机构原理图（图E-95）中各元件的名称（只需标出15个元件）。

答案:答：1—充气阀；2—手动分、合装置；3—储压筒；4—合闸一级阀；5—氮气；6—合闸一级阀钢球；7—活塞；8—压力表；9—慢合兼高压释放阀；10—限位开关；11—油泵；12—分、合闸电磁铁；13—分闸一级阀杆；14—分闸一级阀钢球；15—防慢分闭锁装置；16—二级阀杆；17—二级锥阀；18—油箱；19—慢合兼高压释放阀；20—截流阀；21—工作缸；22—活塞；23—滤油器；24—阀片；25—固紧套。

图E-95
11. 说出CY4型液压操作机构阀系统装配图（图E-96）中各元件的名称。

图E-96
答案:答：1—油箱；2—高压放油阀；3—二级阀；4—合闸阀；5—逆止阀；6—油箱盖；7—锁紧螺帽；8—合闸电磁铁；9—螺钉；10—分闸电磁铁；11—分闸阀；12—低压放油阀；13—调整杆；14、15、16—螺栓。

12. 画出三相异步电动机接触器控制正反转的线路原理图。
答案:答：如图E-34所示。

图E-34
QS—隔离开关；FU—熔断器；SB1、SB2、SB3—按钮；
1KM、2KM—交流接触器
13. 画出内桥接线的主接线图。
答案:答：如图E-35所示。

图E-35
14. 画出变压器Yd11联结组的相量图和接线图。
答案:答：如图E-36所示。

图E-36
15. 阐明图E-37中电流互感器的接线方式。

图E-37
答案:答：此为不完全星形接线方式。

六、论述题（请填写答案，共14题）
1. 工作责任人完成工作许可手续后应做哪些工作？
答案:答：工作票许可手续完成后，工作责任人应向工作班组员交代工作内容、人员分工、带电部位和现场安全措施，进行危险点通知，并履行确认手续，工作班方可开始工作。工作责任人应一直在工作现场，对工作班人员的安全仔细监护，及时纠正不安全的行为。

2. 验收大修后的断路器，重要检查哪些方面？
答案:答：详细内容包括：
（1）审查各项数据（包括检修和试验）与规程要求是否相符合。
（2）检查各部连接点是否紧固。
（3）检查外绝缘是否完好和清洁。
（4）检查油位或气压指示是否正常, 箱体各部位有无渗漏油或气现象。
（5）断路器"分、合"指示机构以及信号灯指示是否表示得清楚、正确。
（6）缓冲器的作用是否有效。
（7）手动、电动分、合闸过程是否灵活, 有无卡劲现象。
（8）所有二次线部分的排列和标志是否整洁, 连接点是否紧固。

3. 消弧线圈的作用是什么？为何要常常切换分接头？
答案:答：因为电力系统架空输电线路和电缆线路对地的电容较大，当发生单相接地时，流经接地点的容性电流IC=UωC，电网越大IC则越大。若在变压器中性点加一电感性的消弧线圈，使其形成的电感电流与电容电流相抵消，即所谓的电流赔偿。为了得到适时合理赔偿、电网在运行中伴随线路增减的变化，而切换消弧线圈的分接头，以变化电感电流的大小、从而达成适时合理赔偿的目标。

4. 选用气体作为绝缘和灭弧介质比选用液体有哪些优点？
答案:答：气体绝缘介质与液体和固体相比有比较明显的优越性。
（1）导电率极小，实际上没有介质消耗；
（2）在电弧和电晕作用下产生的污秽物极少，不会发生明显的残留变化，自恢复性能好。
在均匀或稍不均匀电场中，气体绝缘的电气强度随气体压力的升高而增加，故可依照需要选用适宜的气体压力。

5. 更换合闸接触器线圈和跳闸线圈时，为何要考虑保护和控制回路相配合的问题？

答案:答：合闸接触器线圈电阻值，应与重叠闸继电器电流线圈和重叠闸信号继电器线圈的动作电流相配合。接入绿灯监视回路时，还应和绿灯及附加电阻相配合，使接触器线圈上的分压降小于15%，确保可靠返回。
跳闸线圈动作电流应与保护出口信号继电器动作电流相配合，装有防跳跃闭锁继电器时，还应和该继电器电流线圈动作电流相配合。当跳闸线圈接入红灯监视回路时，其正常流过跳闸线圈的电流值，以及当红灯或其附加电阻或任一短路时的电流值均不应使跳闸线圈误动作导致事故。

6. LW6—型断路器对抽真空和充SF6气体有何特殊要求？
答案:答：因为LW6—型断路器结构上具备特殊性，抽真空和充SF6气体时应注意下列事项：
（1）因为三联箱与支柱及断口的SF6气体系统是经细管连通（俗称小连通）的，抽真空和充SF6气体时，必须从五通接头上分别引出两根管子，一根接于三联箱上，另一根接于支柱下部密度继电器上。
（2）为预防自封接头不通，致使断口与支柱之间气路不通，抽真空时应进行检查，以确保回路畅通。充SF6气体时，当压力充到要求值后，应静止一段时间，可通过观测压力变化或者采取称量所充入SF6气体的质量来进行判断是否合格。
（3）该系列断路器因为采取双道密封圈，提供了挂瓶条件，因而可采取挂瓶检漏措施。

7. 安装LW7—220型断路器应注意哪些事项？
答案:答：该型断路器是分解成机构箱、支持瓷套、绝缘拉杆和灭弧室单元等部件运输的，现场安装时要尤其注意下列几道工序：

（1）机构箱安装在基础上，要注意尽也许找好水平。
（2）所有密封面都要用干抹布和汽油擦洗洁净，并涂以适量的7501密封脂。
（3）安装灭弧室前应检查预充氮压力。出厂时灭弧室充有0.05MPa的氮气，如氮气压力下降过多，应怀疑也许存在漏气，要及时处理。
（4）安装拐臂时要装上涂有7501硅脂的轴销并装上锁片，并与灭弧室拉杆连接好，安装时要开启油泵，推或拉二级阀杆，使断路器能迟缓合闸或分闸，以确保连杆和拐臂孔对正轴销，然后装上锁片。

8. 对SF6断路器分解进行检修时，检修人员应采取哪些安全措施（防护）？
答案:答：（1）解体检修时，检修工作人员应穿戴专用工作衣、帽、围巾。戴防毒面具或防尘口罩，使用薄乳胶手套或尼龙手套（不可用棉纱类）、风镜和专用工作鞋。
（2）进出SF6检修室，应用风机或压缩空气对全身进行冲洗。
（3）工作间隙应勤洗手和人体外露部位，重视个人卫生。
（4）工作场所应保持干燥、清洁和通风良好。
（5）工作场所严格严禁吸烟和吃食品。
（6）断路器解体时，发觉内部有白色粉末状的分解物，应使用真空吸尘器或用柔软卫生纸擦除，切不可用压缩空气或其他使之飞扬的措施清除。
（7）下列物品应作专门处理：真空吸尘器内的吸入物、防毒面具的过滤器、所有揩布及纸、断路器灭弧室内的吸附剂、气体回收装置过滤器内的吸附剂等。不可在现场加热或焚烧，可将上述物件装入钢制容器，集中处理。
（8）断路器灭弧室内的吸附剂，不可进行烘燥再生。

9. GIS设备巡视检查的内容有哪些？
答案:答：（1）检查设备外部情况。
1）指示器指示灯是否正常；
2）有无任何异常声音或气味发生；
3）端子上有无过热变色现象；
4）瓷套有无开裂破坏或污损情况；
5）接地线或支架是否有生锈或损伤情况。
（2）检查操作装置及控制盘。
从正面观测检查压力表指示。
（3）检查空气系统。
1）空气系统有无漏气声音；
2）空气罐和空气管道排水。

10. 为何在断路器控制回路中加装防跳跃闭锁继电器？
答案:答：在断路器合闸后，因为控制开关的把手未松开或接点卡住，使kk⑤⑧或ZJ的接点仍处在接通状态，此时发生短路故障继电保护动作跳闸后，断路器将会再次重叠。假如短路继续存在，保护又使断路器跳闸，那么就会出现断路器的重复跳、合闸的现象，此现象称为断路器跳跃。断路器数次跳跃，会使断路器损坏，甚至导致断路器爆炸的严重事故。为此，必须采取措施，预防跳跃发生，一般是在控制回路里加装防跳跃继电器，即防跳跃闭锁继电器。

11. 为何断路器采取铜钨合金的触头能提升熄弧效果？
答案:答：断路器采取铜钨触头，除能减轻触头的烧损外，更重要的是还能提升熄弧效果。因为铜钨合金触头是用高熔点的钨粉组成触头的骨架，铜粉充入其间。在电弧的高温作用下，因钨的汽化温度（5950℃）比铜的气化温度（2868℃）要高，且钨的蒸发量很小，故钨骨架的存在对铜蒸气的逸出起了一个"过滤"作用而使之减小，弧柱的电导因铜蒸汽、铜末的减少而变小，因此有利于熄弧。同时触头上弧根部分的直径随铜蒸发量的减小而变小，较小的弧根轻易被冷却而熄弧，这么也就提升了熄弧效果。

12. 断路器为何要进行三相同时接触差（同期）确实定？
答案:答：原因如下：
（1）假如断路器三相分、合闸不一样期，会引起系统异常运行。
（2）中性点接地的系统中，如断路器分、合闸不一样期，会产生零序电流，也许使线路的零序保护误动作。
（3）不接地系统中，两相运行会产生负序电流，使三相电流不平衡，个别相的电流超出额定电流值时会引起电机设备的绕组发热。
（4）消弧线圈接地的系统中，断路器分、合闸不一样期时所产生的零序电压、电流和负荷电压、电流会引起中性点位移，使各相对地电压不平衡，个别相对地电压很高，易产生绝缘击穿事故。同时零序电流在系统中产生电磁干扰，威胁通信和系统的安全，因此断路器必须进行三相同期测定。

13. 为何要对断路器触头的运动速度进行测量？
答案:答：原因如下：
（1）断路器分、合闸时，触头运动速度是断路器的重要特性参数，断路器分、合闸速度不足将会引起触头合闸震颤，预击穿时间过长。
（2）分闸时速度不足，将使电弧燃烧时间过长，致使断路器内存压力增大，轻者烧坏触头，使断路器不能继续工作，重者将会引起断路器爆炸。
（3）假如已知断路器合、分闸时间及触头的行程，就能够算出触头运动的平均速度，但这个速度有很大波动，因为影响断路器工作性能最重要的是刚分、刚合速度及最大速度。因此，必须对断路器触头运动速度进行实际测量。

14. 试述SF6断路器内气体水分含量增大的原因，并阐明严重超标的危害性。
答案:答：SF6气体中含水量增大的也许原因：
（1）气体或再生气体自身含有水分。
（2）组装时进入水分。组装时因为环境、现场装配和维修检查的影响，高压电器内部的内壁附着水分。
（3）管道的材质自身含有水分，或管道连接部分存在渗漏现象，导致外来水分进入内部。
（4）密封件不严而渗透水分。
水分严重超标将危害绝缘，影响灭弧，并产生有毒物质，原因如下：
（1）含水量较高时，很轻易在绝缘材料表面结露，导致绝缘下降，严重时发生闪络击穿。含水量较高的气体在电弧作用下被分解，SF6气体与水分产生多个水解反应，产生WO3、CuF2、WOF4等粉末状绝缘物，其中CuF2有强烈的吸湿性，附在绝缘表面，使沿面闪络电压下降，HF、H2SO3等具备强腐蚀性，对固体有机材料和金属有腐蚀作用，缩短了设备寿命。
（2）含水量较高的气体，在电弧作用下产生诸多化合物，影响SF6气体的纯度，减少SF6气体介质复原数量，尚有某些物质妨碍分解物还原，灭弧能力将会受影响。

（3）含水量较高的气体在电弧作用下分解成化合物WO2、SOF4、SO2F2、SOF2、SO2等，这些化合物均为有毒有害物质，而SOF2、SO2的含量会随水分增加而增加，直接威胁人身健康，因此对SF6气体的含水量必须严格监督和控制。
