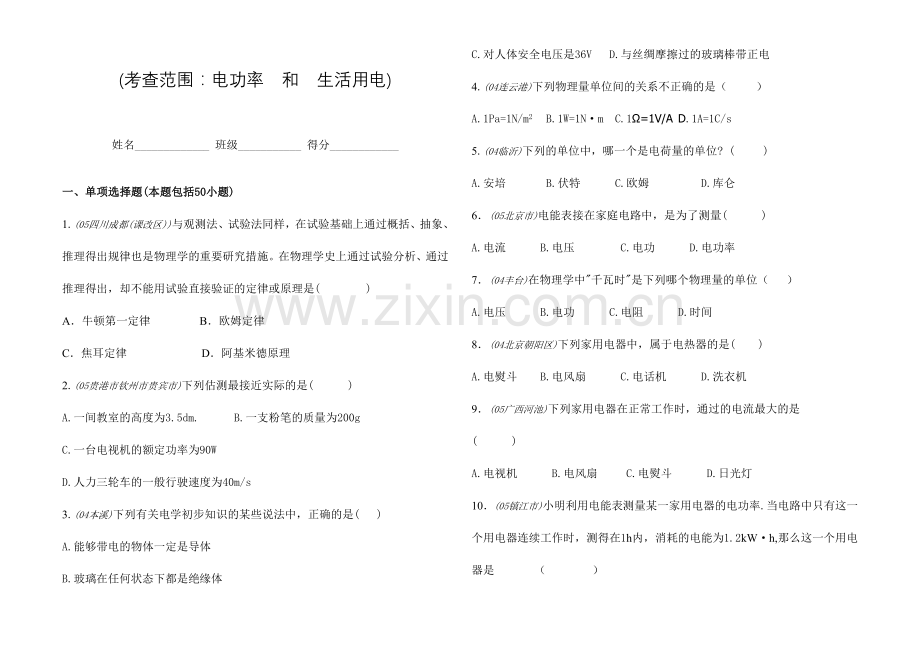

(考查范围：电功率 和 生活用电)

姓名_____________ 班级___________ 得分____________

一、单项选择题(本题包括50小题)
1.(05四川成都(课改区))与观测法、试验法同样，在试验基础上通过概括、抽象、推理得出规律也是物理学的重要研究措施。在物理学史上通过试验分析、通过推理得出，却不能用试验直接验证的定律或原理是( )
A．牛顿第一定律 B．欧姆定律
C．焦耳定律 D．阿基米德原理
2.(05贵港市钦州市贵宾市)下列估测最接近实际的是( )
A.一间教室的高度为3.5dm. B.一支粉笔的质量为200g
C.一台电视机的额定功率为90W
D.人力三轮车的一般行驶速度为40m/s
3.(04本溪)下列有关电学初步知识的某些说法中，正确的是( )
A.能够带电的物体一定是导体
B.玻璃在任何状态下都是绝缘体
C.对人体安全电压是36V D.与丝绸摩擦过的玻璃棒带正电
4.(04连云港)下列物理量单位间的关系不正确的是（ ）
A.1Pa=1N/m2 B.1W=1N·m C.1Ω=1V/A D.1A=1C/s
5.(04临沂)下列的单位中，哪一个是电荷量的单位? ( )
A.安培 B.伏特 C.欧姆 D.库仑
6．(05北京市)电能表接在家庭电路中，是为了测量( )
A.电流 B.电压 C.电功 D.电功率
7．(04丰台)在物理学中"千瓦时"是下列哪个物理量的单位（ ）
A.电压 B.电功 C.电阻 D.时间
8．(04北京朝阳区)下列家用电器中，属于电热器的是(　 )
A.电熨斗　　B.电风扇　　　C.电话机　　　D.洗衣机
9．(05广西河池)下列家用电器在正常工作时，通过的电流最大的是 ( )
A.电视机 B.电风扇 C.电熨斗 D.日光灯
10．(05镇江市)小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h,那么这一个用电器是 （ ）

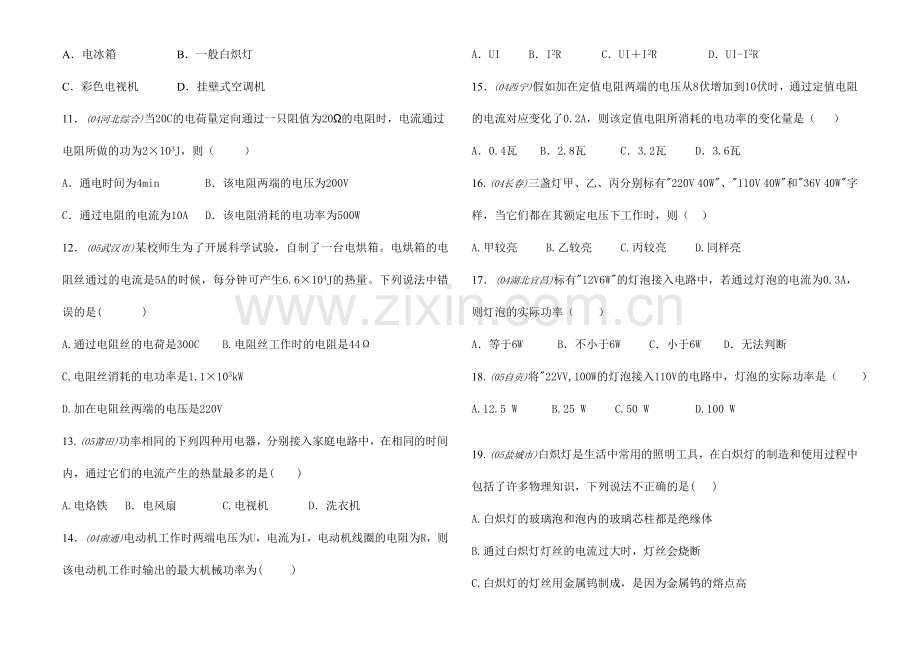

A．电冰箱 B．一般白炽灯
C．彩色电视机 D．挂壁式空调机
11．(04河北综合)当20C的电荷量定向通过一只阻值为20Ω的电阻时，电流通过电阻所做的功为2×103J，则（ ）
A．通电时间为4min B．该电阻两端的电压为200V
C．通过电阻的电流为10A D．该电阻消耗的电功率为500W
12．(05武汉市)某校师生为了开展科学试验，自制了一台电烘箱。电烘箱的电阻丝通过的电流是5A的时候，每分钟可产生6.6×104J的热量。下列说法中错误的是( )
A.通过电阻丝的电荷是300C B.电阻丝工作时的电阻是44Ω
C.电阻丝消耗的电功率是1.1×103kW
D.加在电阻丝两端的电压是220V
13.(05莆田)功率相同的下列四种用电器，分别接入家庭电路中，在相同的时间内，通过它们的电流产生的热量最多的是( )
A.电烙铁 B．电风扇 C.电视机 D．洗衣机
14．(04南通)电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为( )
A．UI B．I2R C．UI＋I2R D．UI-I2R
15．(04西宁)假如加在定值电阻两端的电压从8伏增加到10伏时，通过定值电阻的电流对应变化了0.2A，则该定值电阻所消耗的电功率的变化量是（ ）
A．0.4瓦 B．2.8瓦 C．3.2瓦 D．3.6瓦
16.(04长春)三盏灯甲、乙、丙分别标有"220V 40W"、"110V 40W"和"36V 40W"字样，当它们都在其额定电压下工作时，则（ ）
A.甲较亮 　　B.乙较亮 　　C.丙较亮 　　D.同样亮
17．(04湖北宜昌)标有"12V6W"的灯泡接入电路中，若通过灯泡的电流为0.3A，则灯泡的实际功率（ ）
A．等于6W B．不小于6W C．小于6W D．无法判断
18.(05自贡)将"22VV,100W的灯泡接入110V的电路中，灯泡的实际功率是（ ）
A.12.5 W B.25 W C.50 W D.100 W

19.(05盐城市)白炽灯是生活中常用的照明工具，在白炽灯的制造和使用过程中包括了许多物理知识，下列说法不正确的是( )
A.白炽灯的玻璃泡和泡内的玻璃芯柱都是绝缘体
B.通过白炽灯灯丝的电流过大时，灯丝会烧断
C.白炽灯的灯丝用金属钨制成，是因为金属钨的熔点高
D.用久了的灯泡内壁会变黑，是因为钨丝熔化后又在灯泡壁上凝固导致的
20．(04太原)更换和检修家庭电路中的用电设备时，最佳的安全措施是（ ）
A.切断电源 B.穿着厚底鞋 C.戴上手套 D.趁停电时操作
21．(04苏州)电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为了（ ）
A.节约电能 B.确保家用电器能工作
C.延长家用电器使用寿命
D.防止因家用电器漏电而发生触电事故
22．(05盐城市)下列四幅图中，符合安全用电标准的是( )

23．(05沈阳市)如图所示，符合安全用电的做法是（ 　）

24．(05柳州、北海)下列说法不符合安全用电的是( )
A．低予36V的电压是安全的 B.不要用湿手触摸电器
C．家庭电路不能同时使用过多的大功率用电器
D.保险丝熔断后，换用一根比本来粗得多的保险丝，使之不易熔断
25．(04北京)有关家庭电路的下列说法，正确的是（ ）
A.家庭电路的电压是380V B.家庭电路中的用电器都是串联的
C.用湿手搬动电路中的开关是安全的
D.保险丝熔断也许是因为电路的总功率过大导致的
26．(04江苏宿迁)下列做法中，符合安全用电规范的是 ( )
A.停电时未断开闸刀开关就开始检修电
B.把用电器的金属外壳接地
C.用细铜丝替代熔丝 D.在输电线上晾晒衣服
27.(05宿迁)依照家庭电路知识，你以为下列说法中错误的是( )
A.发觉有人触电，应立即用手拉开触电的人
B.熔丝必须串联在电路中
C.三孔插座，其中有一孔接地线，目标是为了防止因用电器漏电而发生触电事故
D.使用测电笔时，手必须接触笔尾的金属体
28．(05宜昌市)在进行家庭电路的装修时，假如不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况( )
A.电灯的灯丝被烧断 B.电灯正常发光
C.电灯发出暗淡的光 D.保险丝熔断
29．(04长沙)有一接在家庭电路上的灯泡，开关闭合时不亮了，用测电笔分别接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因也许是（ ）
A.灯丝断了 B.零线断了 C.火线断了 D.地线断了
30．(04山西)安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线上的保险丝取下，换成一个额定电压为220V的白炽灯泡，同时断开所有用电器的开关，接通电源后发觉灯泡正常发光，由此能够判定( )
A.电路安装正确 B.电路安装不正确，某处有短路
C.电路安装不正确，某处有断路 D.条件不足，无法判断
31．(05哈尔滨市)某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示，假如两插座中均连入家用电器，且将电路中的开关所有闭合，那么各用电器工作的情况是( )
A.甲、乙、丙、丁都正常工作
B.只有乙、丙、丁正常工作
C.只有丙、丁正常工作 D.只有丙正常工作
32．(04襄樊市)对人体来说,一般情况下36V如下的电压是安全的,通过人体的电流等于1mA时会引起麻的感觉；通过人体的电流等于30mA时,有生命危险.依照以上数据,估算一般人体电阻最接近于 ( )
A.1×102Ω B.1×103Ω C.1×104Ω D.1×105Ω
33．停在高压输电线上的小鸟不会触电,这是因为 ( )
A.鸟是绝缘体 B.鸟的电阻太小
C.鸟的两爪间电压低 D.鸟能耐高压

34．(04新疆建设兵团)教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯，则教室电路的（ 　）
A.总电阻增大　B.总电阻减小　C.总电压增大　D.总电流减小
35．(04甘肃)有5Ω和10Ω的两个定值电阻，先将它们串联，后将它们并联接在同一个电源上，则有关它们两端的电压和消耗的电功率的关系是 ( )
A.串联时，电压之比是1：2，电功率之比是2：1
B.串联时，电压之比是2：1，电功率之比是1：2
C.并联时，电压之比是1：1，电功率之比是2：1
D.并联时，电压之比是1：1，电功率之比是1：2
36．(04甘肃)某同学家中的照明电路上，有两盏正在使用的白炽灯泡甲和乙．若乙灯比甲灯亮，则( )
A.乙灯的灯丝电阻一定比甲灯的大
B.乙灯两端的电压一定比甲灯两端的大
C.电流通过乙灯做的功一定比甲灯的多
D.相同时间内通过乙灯的电荷量一定比通过甲灯的多
37．(04临沂)把标有"220V 100W"和"220V 40W"字样的两个灯泡串联接在220伏特的电路中，下列说法中正确的是( )
A.100W灯泡比40W灯泡亮 B.40W灯泡两端的电压较高
C.通过100W灯泡的实际功率不小于它的额定功率
D.40W灯泡的实际功率不小于它的额定功率
38．(04新疆建设兵团)某同学要自制1000W的电炉，但手边只有500W和W的电炉丝各若干，下述可行的措施是（ 　）
A．将两根500W电炉丝并联 B．将两根500W电炉丝串联
C．将W的电炉丝提成相等的两段，取其一段
D．将两根W电炉丝并联
39．(04哈尔滨)如图所示电路中，电流电压保持不变，开关S由断开到闭合，下列表述中正确的是（ ）
A.电路总电阻变大 B.电路总功率变小
C.电压表示数变小 D.电流表示数变大
40．(05南宁市)如图所示的电路中，电源电压为12V（恒定不变），定值电阻R的阻值为10Ω，滑动变阻器R′上标有"30Ω 2A"字样。当开关S闭合，R′的滑片从最右端往左移动的过程中，下列说法中正确的是（ ）
A.电流表示数逐渐减小
B.电压表示数不变
C.当滑片P在R′的最右端时，电流表示数为0.3A，电压表示数为9V
D.当滑片P在R′的正中位置时，电流表示数为0.48A，电压表示数为4.8V
41．(04四川)在如图所示的电路中，电源电压保持不变，开关S闭合后，调整滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表的示数为0.5A，电压表的示数为2V，则有关该电路，下述判断正确的是（ ）
A.电源电压是2V B.灯泡的额定功率是1W
C.若滑片再向右滑动，灯泡有也许被烧毁
D.若滑片再向右滑动，电流表示数将减小，电压表示数将增大
42．(05自贡市)右图所示的电路中，电源电压为30V,定值电阻为30Ω，滑动变阻器标有"60Ω，1.5A"字样，在该电路正常使用的情况下，则（ ）
A.电路消耗的最大功率为75W
B.电流表的最大示数为1.5 A
C.滑动变阻器消耗的最小功率为45W
D.电路总电阻的变化范围为15Ω～20Ω
43．(04山东青岛)下图是伏安法测小灯泡电阻、功率的试验电路图。小灯泡正常工作时，两电表的示数如图所示，则下列说法中不正确的是（ ）

A.在连接电路时，应将开关断开，并将变阻器阻值调至最大值
B.小灯泡的额定功率为0.72W，此时的电阻为8Ω
C.假如将滑片P向a端滑动，则电压表的示数将变大
D.假如将滑片P向b滑动，则小灯泡的实际功率将不小于额定功率
44．(04哈尔滨)将一个标有"20V，10W"的灯泡与一个最大阻值为40Ω的滑动变阻器串联，接在20V的电源上，闭合开关移动滑片的过程中，灯泡功率的变化范围是（ ）
A.0W～10W B.2.5W～10W C.5W～10W D.10W～20W
45．(04山西)如图所示，电源电压不变，当S1、S2同时闭合时，电流表示数是0.3A，电压表示数是6V。若两表互换位置，当S2闭合S1断开，电流表示数是0.2A时，则下列说法中不正确的是( )
A.电压表示数仍是6V
B.R1的阻值是20Ω
C.R2的阻值是30Ω
D.R2消耗的电功率为0.4W
46．(04山西)某同学做电学试验时，电路如图所示，已知他所用的电流表的量程为0---0.6A，电压表的量程为0-3V，电源电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，S闭合后，在试验操作无误的情况下，正确的说法是( )
A.电流表的最大示数为0.6A
B.滑动变阻器消耗的最小功率为0W
C.电压表的最小示数为1V
D.电阻R0消耗的最大功率为1.8W
47．(05德阳课改区)如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W，滑动变阻器R2的滑片滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V。则滑片在b端时，电流表的示数为（ ）
A.1.8A　　　　　B.1.2A C.0.4A　　　　　D.0.2A

48．(04天津)如图所示，电源电压不变，定值电阻R的阻值为18Ω。有四只白炽灯泡L1、L2、L3、L4，它们的规格分别为"3V,2W"、"6V,2W"、"12V,2W"、"24V,2W"。当把它们分别接在电路中的M、N两端时，实际功率最大的是（ ）
A．L1 B．L2 C．L3 D．L4
49．(04北京)在图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电压表V1、V2的示数之比为5∶3；当开关S1闭合、S2断开时，电压表V1、V2的示数之比为3∶2。在后一个情况下的所有通电时间内，电阻R1与R3产生的热量之比为（ ）
A.2∶3 B.1∶3 C.3∶2 D.2∶l

50．(05北京市)如图所示，把E 、F 两点接入电压为36V 的电源两端，开关S1和S2都闭合时，电路消耗的总电功率为72.9W ；开关S1和S2都断开时，电路消耗的总电功率为P。当把A 、E 两点接人电压为36V 的电源两端，只闭合开关S2时，电路消耗的总电功率为P′，电阻R消耗的电功率为P1，已知P∶P′= 9 : 5 。则P1为( )
A.18W B.14.4W C.10W D.8W

二、填空题(本题包括37小题)
51．(05柳州、北海)最常用的长度测量工具是_____________ ；用温度计测液体温度时，温度计的___________要所有浸入液体中；使用电压表时，电压表应与被测电路_______联；使用弹簧测力计之前，首先应观测指针是否指在_______________。
52．(05莆田市)小灯泡的灯丝烧断了，把断了的灯丝搭在一起接人电路，灯会变得比本来更______.
53．(05宜昌市)电炉丝和铜导线串联接在电路中，通电后，电炉丝热的发红而铜导线却不怎么热，这是因为电炉丝和铜导线中的 相等，不过电炉丝比铜导线的 大，消耗的电功率多的缘故.
54．(04江苏宿迁)学生用的语言复读机工作电压是6V，在工作电流是250mA时，则此复读机消耗的功率是________W， 若此复读机连续工作30min，电流做的功是_______J。
55．(04南通)当某导体两端加3V电压时，测得通过它的电流为0.3A，则该导体的电阻为_______Ω，在10s内通过导体的电荷为_______C，电流做功_______J；当导体两端电压为0时，该导体的电阻为_______Ω。
56．(05广东省)因为电流的_____________效应，当电流通过电阻时会产生热量.一根60Ω的电阻丝接在36V的电源上，通过电阻丝的电流为_________A，在10min内产生的热量为_______J.
57．(05湖北黄冈)一个白炽灯泡铭牌上标有"220V 100W"字样，则这盏灯的灯丝电阻为____________Ω. 假如灯丝断了之后，重新将灯丝搭上，设灯丝电阻变为440Ω，通电后，则灯丝中实际电流为______A；实际功率为________W；通电1min后，灯丝实际消耗的电能为________J(假设灯丝电阻不随温度变化).
58．(05广西河池)如图所示是贴在XX牌手机电池上的阐明，由阐明可知电池的电压是_________V，电池布满电后储存的电能是______________J。[提示：mAh是电荷量(It)的单位]

59．(05沈阳市(非课改区))某型号学生用计算器的阐明书提供了如图所示数据，则计算器正常工作时的电流为__________μA，正常工作10min消耗的电能是__________J．
60．(05辽宁十一市(非课改区))电动机在工作过程中将电能转化为_________能和_________能，电动机外壳做成如图所示形状是为了___________________________；一台电动机接在220V电源上，正常工作的电流为2A，在5s内电流做了___________J的功。

61．(04江西南昌)小新同学的电能表四月底的读数是587.6kWh，五月底的读数如图所示，假如每度电0.6元，则这个月应付电费_______元，这个电能表正常使用时，允许接入用电器的最大功率是_________W.
62．(04南通)小明家中有40W日光灯5盏，25W白炽灯4盏，100W彩电、1200W空调、700W电饭锅、1000W电水壶各一只，他应选择额定电流等于或稍不小于_________A的熔丝接在进户线上。目前我市已实行新的分时电价政策，8∶00到21∶00电价为0.55元／度，其他时间电价为0.30元／度，若他家平均天天用电水壶烧水1h，小明将烧水时间由中午改在21∶00以后。这么，一个月（30天）他家能节约电费____________元。
63．(04无锡)小红家里的电能表标有"3000revs/kW·h"的字样，则该电能表的转盘转过1转，电路中用电器消耗的电能是___________J。现小红利用该电能表测定家中电热取暖器的电功率，当取暖器单独工作时，电能表的转盘在90s内转过60转，则该取暖器的电功率是___________W。
64．(04甘肃)某同学家里的电能表上标有"220V，10A"和"3000R／kW·h"的字样，表白这个电能表最多能够接入总功率为________w的用电器．某一天该同学家中的所有用电器(总功率为600W)工作4h，则电能表的表盘转动________转。
65．(05四川成都(非课改))家庭电路中可利用电能表测量用电器的实际工作电压和实际功率.小刚家的电能表如图所示,当电路中只接入一个额定电压为220V,额定功率为1500W的电热水壶时,测得电能表的转盘在360s内转过了81转(Revs),则此时加在电热水壶上的实际电压____________额定电压(填">"、"="或"<"),电热水壶的实际功率是_________W.

66．(05柳州、北海)电冰箱是间断式工作的(即工作一段时间停止一段时间，再工作再停止，如此循环)。某电冰箱铭牌有关参数如右表所示．在家庭电路中只有电冰箱在标定耗电量下工作时，一天实际工作 h；若电冰箱每次从开启到停止工作的时间都为12min，每消耗1kW·h电能，电能表转盘转1500转，则该电冰箱天天开启 次，每工作一次电能表转盘转 转。
67．(05南宁市)用电器R1和R2上都标有"6V"字样，已知它们的电流随电压变化的图象如图所示。利用该图象可求出用电器R1的额定功率是 W；若把R1和R2串联在电源电压为6V的电路中工作，则用电器R2的实际功率是 W。

68．(05四川成都(非课改))如图所示,测电笔的氖管发光,表白测电笔的笔尖接触的是______________.三孔插座比两孔插座多的那个孔是跟大地连接的,当电冰箱的三脚插头插在三孔插座里时,除把用电部分连入电路外,还把电冰箱的___________与大地连接起来.
69．(04济南)小海家里买来的电风扇上带的是三脚插头，因为家里没有三孔插座，于是他就把三脚插头换成两脚插头插在两孔插座上，电风扇照样工作。这么做的危害是：________时，会导致触电事故。电风扇在使用一段时间后，扇叶上往往带有某些灰尘，其中一个原因是_________________________,使得扇叶轻易吸引灰尘。
70．(04福建宁德)小丽家的保险丝忽然熔断，换上新的同样规格保险丝后又立即熔断，这种现象阐明电路中存在__________故障或用电器的___________.
71．(04四川)家庭电路中的触电事故，都是人体直接或间接跟_______ 接触，并与地或零线组成通路导致的，为了预防出现漏电现象时发生触电事故，家用电冰箱的外壳一定要_______ 。
72．(04湖北宜昌)某同学把断开开关的台灯的插头刚才插进电源插座时,干路中的保险丝立即被熔断,发生这种情况的最大也许是_______短路.若只有在闭合台灯开关时,才发生上述情况,则引起故障的最大也许是_________短路(导线均完好).
73．(05柳州、北海)如图所示，闭合开关，电灯不亮，用试电笔(也称测电笔)接触D点时氖管发光，接触E点时不发光，阐明D、E间 。若试电笔接触A至F各点都发光，阐明 。
74．(04芜湖)白炽灯泡工作时，灯丝温度能够高达℃以上。用钨做灯丝，是因为钨的________高。用久的灯泡壁会发黑，这重要是因为钨先____________，然后在玻璃泡内表面__________ 所致。此时灯丝的电阻比起它还是新的时候 __________（选填"变大"、"变小"或"不变"）。在正常电压下工作时，其实际功率与额定功率相比________（选填"偏大"、"偏小"或"不变"），发光亮度__________（选填"偏亮"、"偏暗"或"相同"）。

75．(04山西)把两个电阻R1与R2串联在电路中，R1=6Ω，R2=9Ω，在相同的通电时间内，通过R1、R2的电荷量之比为_________；电流通过R1、R2产生的热量之比为_________.
76．(04福建宁德)已知R1∶R2＝l∶2，当电阻Rl与R2并联在电路中时，电功率之比P1∶P2＝__________；当电阻R1与R2串联在电路中时，在相同时间内产生的热量之比Q1∶Q2= __________．
77．(04哈尔滨)一个标有"6V，3W"字样的小灯泡与一个8欧的电阻串联后接在电源上,此时灯泡正常发光，则电源电压为_______，2s内通过电阻的电荷量为______C。
78．(05自贡市)一只标有"8V,2W"的小灯泡，将它接在12V的电源上，要使此灯泡正常发光，必须给灯________联一个阻值为________的电阻，这个电阻的功率为________．

79．(05盐城市)如图电路，电源电压保持12V不变，标有"10V 4W"的灯泡L与滑动变阻器R串联接在电路中。闭合S，调整滑片P使灯泡L正常发光，此时灯泡L的电阻RL为 Ω，电路中的电流为 A，通电2min，变阻器R上产生的热量为 J.

80．(04江西南昌)如图所示，已知电源电压保持4.5V不变，电压表量程0～3V，滑动变阻器R的最大阻值20Ω，小灯泡L标有"2.5V 1.25W"的字样. 闭合开关后，当小灯泡正常发光时，它的阻值为_______Ω，滑动变阻器接入电路的阻值为______Ω. 若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为______W.
81．(04南宁)如图所示，电源电压为6v且R保持不变，电阻R的阻值为30欧，滑动变阻器R'的阻值变化范围为0-24欧．电流表的量程为0.6A．当开关s闭合后，滑动变阻器接入电路的阻值允许调至的最小值为_______ 欧．滑动变阻器消耗的最小功率为________w．
82．(04新疆建设兵团)两电阻R1=10Ω、R2=20Ω，R1最大允许电流为200mA，R2最大允许电流为300mA，两电阻并联时，电路中总电流强度最大为________A；两电阻串联时，电路中最大电压为______V，此时，若通电1min，电流所做的功是______J。
83．(05河北省)既有两个灯泡L1、L2，分别标有"10V 10W"和"9V 5.4W"的字样．当将它们串联使用时，电路两端允许加的最大电压是______V；当将他们并联使用时，干路允许通过的最大电流是______A，电路消耗的最大功率是_______W．
84．(04四川)把标有"6V，3W"和"6V，6W"的两盏电灯串联后接入电路中，假如让其中一盏灯正常发光，另一盏灯的实际功率不超出额定功率，则该电路两端的电压应为________V，两灯消耗的实际总功率为________ W.
85．(05辽宁十一市(非课改区))如图所示的电路，闭合开关S，当滑动变阻器的滑片P向右滑动的过程中，电压表V1的示数_____________；电压表V2的示数______________；电阻R2的功率___________。(选填"变大""变小"或"不变")

86．(05北京市)如图所示电路，电源两端电压U＝7.5V , 且保持不变，R 为保护电阻，L 为标有"6 V 3w"的小灯泡，不考虑灯丝电阻随温度的变化。电流表量程为0～0.6A ，电压表量程为
0～3V 。闭合开关S 后，要求灯L 两端的电压不超出额定电压，且两电表的示数均不超出各自的量程，则滑动变阻器允许接入电路的最大阻值为 __ 。
87．(05广州市)电热水壶的铭牌标有"额定电压220Ｖ，额定功率1kW"，小芳把20℃的水注入该壶中，电热水壶显示水的体积为1L，让电热水壶在额定电压下工作，通电6min加热到沸腾，这段时间水吸取热量____________ J；电热水壶的效率为________．已知大气压为1标准大气压，水的比热容为4.2×10 3 J/（kg·℃），水的密度为1.0×103 kg／m3．

三、作图题(本题包括4小题)
88．(04泰州)将图中的电路元件连接好，使它们符合安全用电需求.
89．把图中的三孔插座、灯泡与控制灯泡的开关接到电路的火线和零线上去.

90．(04河南)将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。
91．(05四川成都(非课改))为了节约用电,诸多楼房楼梯上方的过道灯是由光控开关和声控开关同时控制的.光控开关受到光照时断开,声控开关接收到声音时闭合,请将图中的原理图连接完整,要求满足:在夜晚天黑时,用力拍巴掌,灯就发光;在白天无论怎样用力拍掌,灯都不亮.

四、信息搜集题(本题包括3小题)
92．(04福建泉州)为了探究"电流产生的热量与电阻大小的关系"，大伟小组采取了如图所示的试验装置，其中R1>R2，

⑴试验中R1、R2采取什么连接方式使通过它们的电流相等,_____
⑵在通电时间相同时，两支玻璃管内煤油上升较高的是______（填"甲"或"乙"）瓶。由此可知，在通电时间相同，电流一定的情况下，电阻越大，电流产生的热量越_________。
⑶上述试验措施是研究物理问题的常用措施，下面研究措施与此相同的是（　　）
A．在研究物体受到几个力时，引入了合力的概念。
B．在探究电流与电压的关系时，要保持电阻一定。
C．在研究磁场时，用磁感线来形象地描述磁场。
93．(04南通)在做"测定小灯泡电功率"的试验中，已知小灯泡的额定电压为2.5V，电源为两节干电池，其他器材均完好。
⑴ 小明同学在连接电路时，将最后一根导线接好后，就看到灯泡发光，并且很亮，同时电压表指针偏转角度较小。你以为他在连接电路时也许存在的错误或不当是：
①_______________________________________；
②_______________________________________；
③_______________________________________；
⑵正确连接电路后，闭合开关，调整滑动变阻器的阻值，当_______________时，可知小灯泡处在正常发光状态，此时电流表示数如图所示，则小灯泡的额定功率为_________W。
94．(04梅州)如图甲所示是某同学测3.8V小灯泡额定功率的实物图。

(1)经检查线路有故障，发觉有三处连接错误，它们分别是：
a_________________________________;
b_______________________________ ;
c__________________________________.
(2)上述错误更正后，电路正常工作下的电路图请你画在下面方框内.
(3)排除故障后，再闭合开关，移动滑动变阻器滑片，使小灯泡正常发光，电流表示数如图乙所示，那么小灯泡的额定功率是______。

五、知识应用题(本题包括9小题)
95．(05哈尔滨市)某同学想借助如图所示的电能表测出家中一盏电灯的电功率．
(1)测量时除用电能表外，还需要使用的测量工具是________________．
(2)关掉家中其他的所有用电器，只让这盏电灯工作，测得电能表转盘转10转所用的时间是2min，则这盏灯的电功率是_________W．
96．(04临沂)在测定小灯泡的功率试验中，已知小灯泡标明额定电压为3.8伏特，完成下列填空
(1) 电源最少应选用( )节干电池串联。
(2) 连接电路时电压表应选用( )～( )量程(量程有0～3V,0～15V)。
(3) 测定小灯泡的额定功率，应调整( )，使伏特表的示数为( )伏特，同时记下安培表的示数。
97．(05四川成都(课改区))在测定小灯泡电功率的试验中，按如图所示电路图连接电路（注：电表自身无端障）。

（1）若连接完电路后，闭合开关，电压表示数出现如图所示的情况，其原因是：__________________________。
（2）若连接完电路后，闭合开关，移动滑动变阻器滑片P，小灯泡的亮暗程度不变化。其原因也许是滑动变阻器连入电路时，导线分别接在如图所示的__________接线柱或___________接线柱。
（3）若连接完电路后，闭合开关，电流表示数出现如图所示的情况，而滑动变阻器是将图中的B、D接线柱连入电路，滑动变阻器滑片P应向_______________滑动（选填：右、左），从而能够使电流表指针偏转不超出量程。
（4）下表是为测定小灯泡电功率而设计的试验数据表，某组同学按照表格要求仔细作了填写。
次数
U/V
I/A
P/W
1
2.00
0.16
0.32
2
2.50
0.25
0.63
3
3.00
0.27
0.81
小灯泡电功率的平均值P平均=0.59W
问：此表格设计不当之处是_____________________________。
98．(05泉州市)几个同学在做"测定小灯泡额定功率"的试验时，电源电压为4.5V，小灯泡的额定电压为3.8V，阻值约为12Ω。如图所示是小勇同学连接的实物电路。

（1）依照题目要求，把图中的电路补充完整。
（2）在正确连接电路时，开关必须__________，滑动变阻器的滑片应移至_________端。试验时，要使小灯泡正常发光，应调整滑动变阻器使电压表的示数为_________V，若此时电流表的示数如图所示，电流为_________A，那么小灯泡的额定功率是__________W。
（3）小明同学在检查电路连接正确后，闭合开关，发觉小灯泡不亮，电压表有示数且为4.5V，电流表示数为0，则产生这个故障的原因也许是_______.
99．(05毕节地区)如图是测量"小灯泡额定功率"的试验（小灯泡上标有"2.5 V"字样）。已知电源是两节新的干电池。
(1)图甲中a表应是_______表,b表应是_______表；
(2)请用笔画线替代导线按图甲电路图将图乙连线完整；（原有导线不许改动，导线不许交又）

(3）假如线路连接完好，在闭合开关时，小灯泡亮一下又忽然熄灭了，这种现象也许是什么原因导致的？（答出一个原因即可）

(4)排除故障后，试验时发觉电压表示数为2 V,为了测额定功率应将滑动变阻器滑片P向________端移动。（选填"A""B"）
(5)当小灯泡正常发光时，电流表的示数如图中丙图所示，通过小灯泡的电流是________A,小灯泡的额定功率是_________W。
100．(05沈阳市(非课改区))在测量额定电压为3.8V小灯泡的功率的试验中
(1)如图甲所示是未连完的电路，请你用笔画线替代导线将电路连接完整．

(2)连接电路时，开关应_____________，滑动变阻器的滑片应调到_____端（选填"A"或"B"）．
(3)连完电路经检查无误后，闭合开关开始试验，发觉小灯泡不亮，电压表有示数，电流表指针几乎不偏转，原因也许是（ ）
A、小灯泡接触不良 B、小灯泡被短路
C、小灯泡的灯丝断了 D、电流表被短路
(4)排除故障后，若试验过程中发觉电压表示数为2V，则应将滑片向___________方向移动才能使小灯泡正常发光（选填"A"或"B"）．当小灯泡正常发光时电流表示数如图乙所示，则小灯泡的额定功率是_______________W．
101．(05河北省)甲乙两组同学利用如图所示的电路测定小灯泡的额定功率．已知小灯泡的额定电压为2.5V，所用滑动变阻器铭牌上标有"10Ω 2A"字样，电源电压不变．（不考虑灯丝电阻随温度变化）
（1）甲、乙两组同学按图连接电路，闭合开关S前，滑动变阻器的滑片P应在途中的_______点处（选填"a"或"b"）
（2）假如（1）中的滑动变阻器滑片P的位置正确，当他们闭合开关S后，却发觉小灯泡都不亮，此时电压表、电流表示数分别见表一．请依照所给分析产障的原因并填入表一中的空格内．（电流表、电压表、滑动变阻器、灯泡均正常）
表一：

（3）甲组同学排除故障后，再次闭合开关S，观测到电流表的示数为0.2A．当他们将滑动变阻器的滑片P移动到某一位置时，观测到电压表的示数为2.5V，电流表的示数如图所示，请你在表二中将该组同学尚未统计的数据填写完整，并计算处小灯泡的额定功率填入下表．
