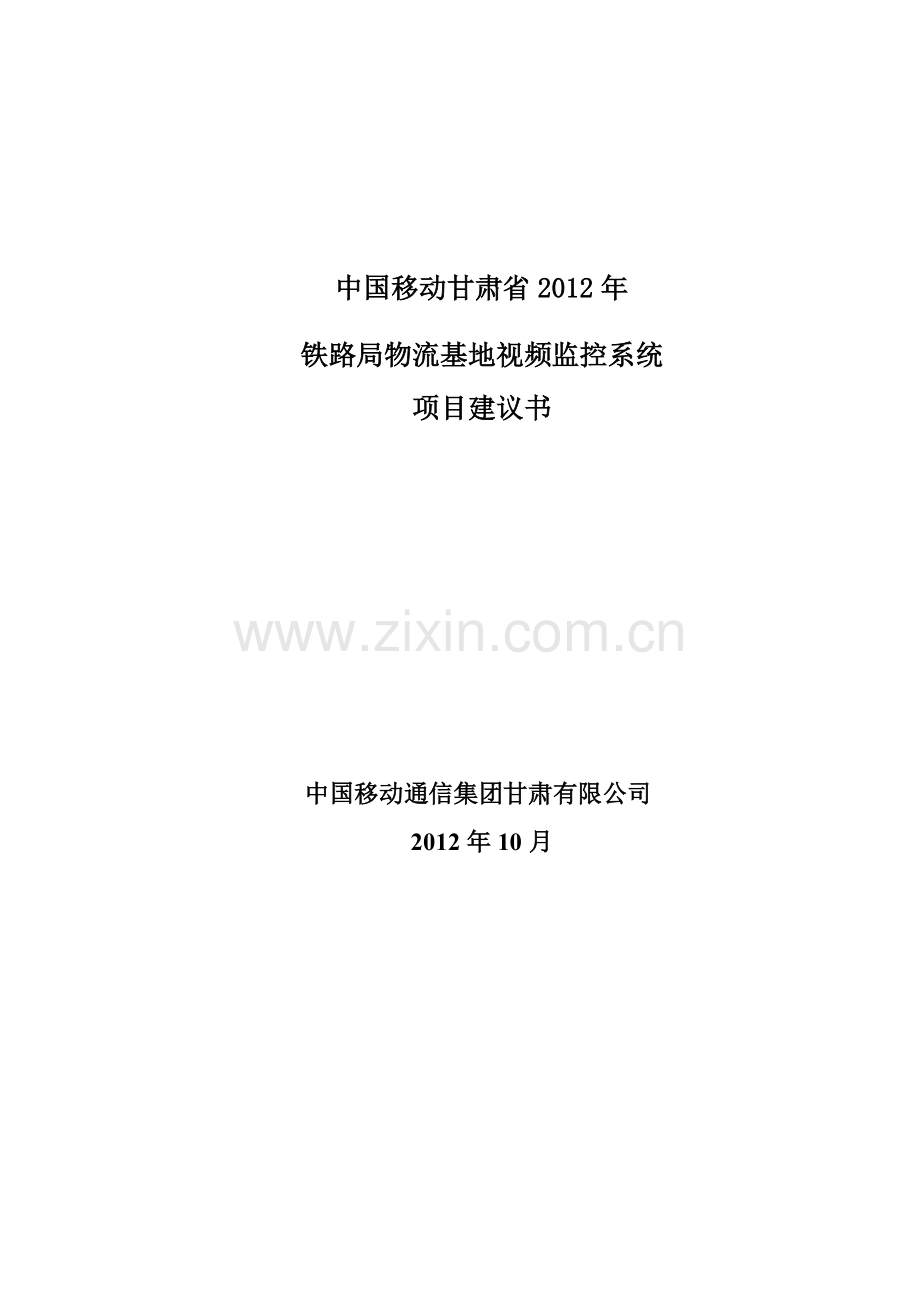

中国移动甘肃省2012年
铁路局物流基地视频监控系统
项目建议书

中国移动通信集团甘肃有限公司

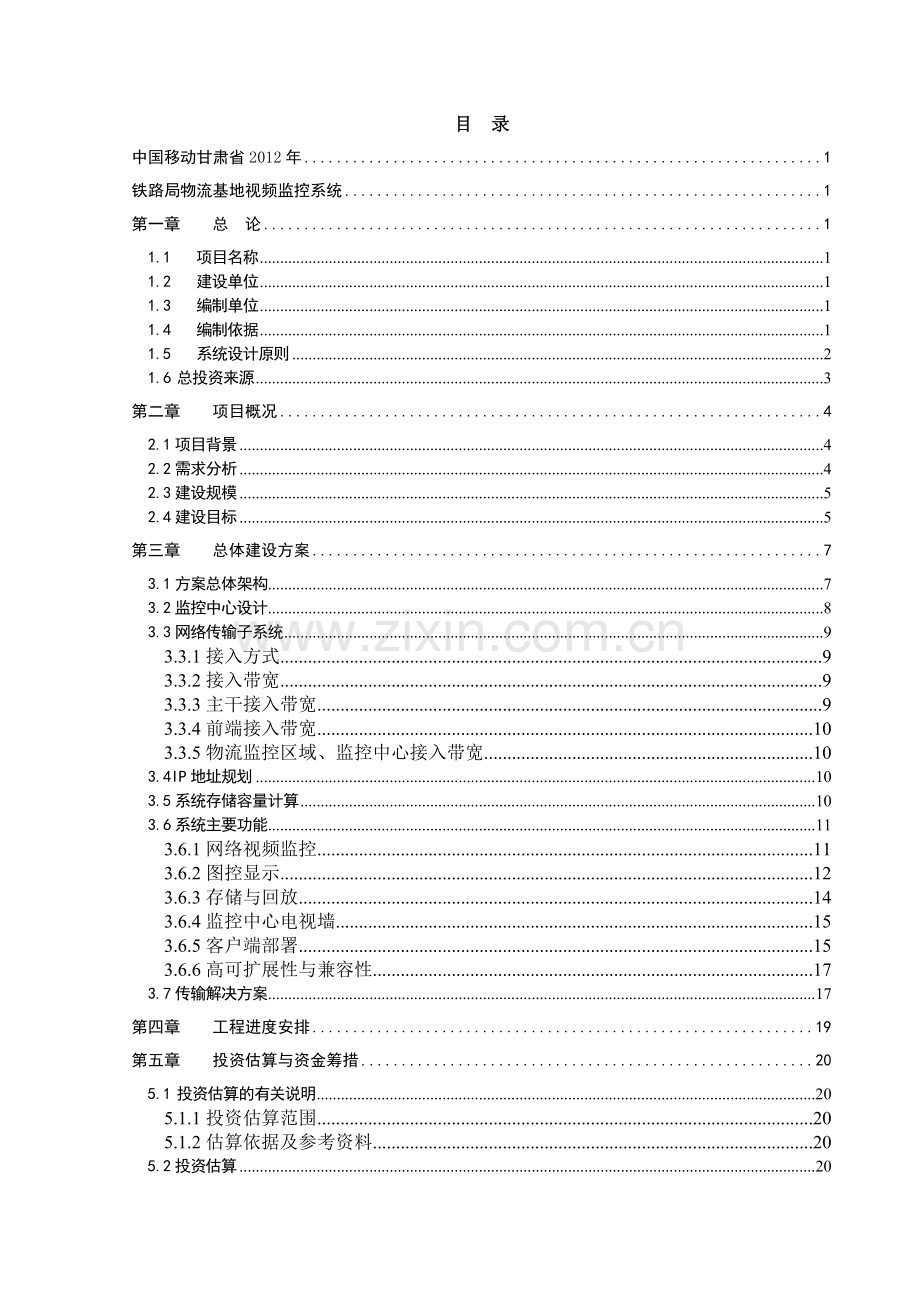

2012年10月目 录
中国移动甘肃省2012年 1
铁路局物流基地视频监控系统 1
第一章 总 论 1
1.1 项目名称 1
1.2 建设单位 1
1.3 编制单位 1
1.4 编制依据 1
1.5 系统设计原则 2
1.6 总投资来源 3
第二章 项目概况 4
2.1项目背景 4
2.2需求分析 4
2.3建设规模 5
2.4建设目标 5
第三章 总体建设方案 7
3.1方案总体架构 7
3.2监控中心设计 8
3.3网络传输子系统 9
3.3.1接入方式 9
3.3.2接入带宽 9
3.3.3主干接入带宽 9
3.3.4前端接入带宽 10
3.3.5物流监控区域、监控中心接入带宽 10
3.4IP地址规划 10
3.5系统存储容量计算 10
3.6系统主要功能 11
3.6.1网络视频监控 11
3.6.2图控显示 12
3.6.3存储与回放 14
3.6.4监控中心电视墙 15
3.6.5客户端部署 15
3.6.6高可扩展性与兼容性 17
3.7传输解决方案 17
第四章 工程进度安排 19
第五章 投资估算与资金筹措 20
5.1 投资估算的有关说明 20
5.1.1投资估算范围 20
5.1.2估算依据及参考资料 20
5.2投资估算 20
5.2.1投资估算汇总表 20
5.2.2设备费 21
5.2.3工程其他费用 21
5.2.4前端设备部分投资估算 21
5.2.5传输部分投资估算 24

第一章 总 论
1.1 项目名称
中国移动甘肃省2012年铁路局西部物流有限公司视频监控系统项目建议书
1.2 建设单位
建设单位：甘肃移动通信公司
1.3 编制单位
广东南方电信规划咨询设计院有限公司
1.4 编制依据
在系统设计和实施过程中，本系统设计依据和参照的国家标准、行业标准如下：
（1） 公安部《城市报警与监控系统建设方案设计要素》
（2） 公安部《城市报警与监控系统通用技术要求》
（3） 公安部《城市报警与监控系统建设指导性技术文件》
（4） 《民用闭路监视电视系统工程技术规范》(GB50198-94)
（5） 《安全防范工程技术规范》（GB50348-2004）
（6） 《安全防范工程程序与要求》(CA／T75—94)
（7） 《安全防范系统验收规则》(GA308-2001)
（8） 《报警图像信号有线传输装置》（GB/T16677-1996）
（9） 《安全防范工程程序与要求》(GA/T75-1994)
（10） 《电子装置安装工程接地装置施工验收规范》（GB50169-92）
（11） 《电子设备雷击保护导则》（GB7450-87）
（12） 《系统接地形式及安全技术要求》（GB14059-93）
（13） 《入侵探测器通用技术条件》GB1048.1-89
（14） 《软件工程国家标准》(GTB856)
（15） 《信息技术互联国际标准》（ISO/IEC11801-95）
（16） 《邮电通信网光纤数据传输系统工程施工及验收暂行技术规范》（GB/T6677-1996）
（17） 施工现场临时用电安全技术规范（10JGJ46-88）
（18） 国家有关文明施工的文件规定
（19） 建设单位提供的相关资料及前期调研资料
（20） 厂家提供的设备资料及相关技术文档、协议文档
（21） 设计人员现场勘查资料。
1.5 系统设计原则
结合现有网络资源，综合考虑国内外技术发展的现状和方向，借鉴其他视频监控系统的建设经验，在设计中我们遵循以下几项总体原则：
1 系统的整体性：铁路局物流基地视频监控系统需对甘肃各地市及宁夏仓库情况统筹考虑，以构成一个有机的仓库安全监控系统。
2 规范性：由于本系统是一个综合性系统，在系统设计和建设初期应着手参考各方面的标准与规范，并且应遵从该规范各项技术规定，并做好系统的标准化设计与管理工作。
3 先进实用: 在本系统的设计中，首先要考虑的是实用性和易于操作性，易于管理和维护，易于用户掌握和学习使用。采用技术成熟的数字监控技术和设备及通信技术，同时要考虑对现有设备和资源的充分利用，保护原有的投资。
4 智能化：在本监控系统中采用的产品和系统必须具有智能特征：自主编程、记忆功能、防撬防剪，前端设计与系统必须有良好而且可靠的通讯能力和故障自动检测、报警功能。
5 开放性：为保证各供应商产品的协同运行，同时考虑到投资者的长远利益，本系统必须是开放系统，并结合相关的国际标准或工业标准执行。
6 多媒体化：采用的产品和系统，还必须应用计算机多媒体技术，具有良好的人机界面，使操作员能方便地学习和操作系统完成监控任务。
7 成功的应用性：系统设计时采用的产品和系统，都是经过了一定时间市场考验的成熟产特别是在中国有成功的应用案例。
8 合理的配置：系统设计时，能灵活对需要实现的功能进行合理的配置，并且这种配置是可以被改变的，甚至在工程实成后，这种配置的改变也是可能和方便的。
9 良好的操作性：系统的前端产品和系统软件均有良好的学习性和操作性。特别是操作性，应使一般缺少专业监控知识的维护人员，在略通电脑操作的情况下通过培训熟练掌握系统的操作要领，达到能完成值班任务的操作水平。
10 系统运行可靠：系统的运行要求可靠。要求从计算机的配置到系统的配置、前端设备的配置要都仔细考虑到设置数据的方便保存和快速恢复。
11 保存和恢复设置方便：在实际运行中，即使系统的故障率非常底，也会因为各种意想不到的原因而出现问题。所以在系统设计时，要考虑到设置数据的方便保存和快速恢复。
12 升级维护——即使是最先进的系统，也有随时间的推移而落后的可能。在系统设计中，选取用产品和系统时，应充分考虑系统的升级和维护问题。
13 软件升级：系统的软件是最有可能升级的，选用的系统管理软件都有厂家的免费升级承诺。升级的操作由系统管理员即可完成，不需要繁复的操作和专门的技术。
14 模块化结构：为方便硬件的维护和升级，设计时采用的设备应尽量为模块化产品。由其组成的系统应是模块化的。这样，便于系统的维护和升级。
15 在线式维护：系统的维护必须是在线式的，即在系统不停止工作的情况下，可以更换单元的备件。
16 上述系统设计的原则必须自始自终贯穿整个系统的设计和实现。
1.6 总投资来源
本期项目建设投资为 1833380.60元，资金来源为甘肃省移动公司。

第二章 项目概况
2.1项目背景
由于物流基地货场存在大量货物的堆存、转移等运作，使得货场内的安防监控工作显得尤为重要。传统的监控管理模式是安排工作人员定点值守或巡逻检查，以防范货场内的火灾、偷盗事故。然而由于人员调派、巡逻等人为因素的不可控性，始终存在监控管理死角，致使货场的火灾和偷盗事故时有发生，给国家、货主及相关部门都带来严重的损失。
l 从整体的安全防范考虑，应首先实现对货场公共区域库等的监控，并且在重点监控区域加大监控点密度，提升监控级别。
l 整个监控过程为了防止人为及事故发生后的可追溯性，并对货物的安全层面考虑，建立整个过程图片及视频随时随地跟踪，也是整个物流基地监控的当务之急。
l 由于货场中货物繁多，且出入人流车辆数量大，频率高，所以监控系统中录像，存储和事后视频回放至关重要，需要在系统中涉及高性能的网络存储系统，并配合监控管理系统实现网络视频录像以及事后的视频回放。
l 中心管理平台设备的重要级别高，本次建设依托于甘肃移动千里眼平台，平台设备位于银滩数据机房，机房配备了专业精密供电系统，保证整个系统中的设备持续安全的运行，减少因为供电系统的因素导致网络瘫痪。
2.2需求分析
1）组建一套西部物流集中视频监控系统，在铁路局西部物流有限公司七楼设置一级监控中心，系统建成后应能实现对甘肃、宁夏10个铁路物流中心的二十四小时不间断监控；
2）视频监控系统由10个监控区域和1个监控中心组成。监控中心设计9块液晶拼接屏组成的电视墙和1台监控主机，另有10个监控区域需要各设计1台监控主机，进行摄像头的控制及图像查看，要求使用21寸液晶显示器；
3）10个监控区域共设计43个监控点，主要覆盖地点为站台，站台雨棚下，货物堆放地，大门口等，采用高清红外高速球；
4）为了保证实时视频的图像质量，客户要求采用至少720P格式前端摄像机；
5）所有监控点采用前端存储的方式，录像保存时间为30天；
6）系统建成后应能够实现本地监控。
7）系统应具有用户/权限管理功能，能够进行权限分配管理；
8）系统应提供简单友好的操作界面，使用简单方便；
9）系统应具备高度的性价比，经济适用。
2.3建设规模
兰州市铁路局拟在甘肃、宁夏共10个物流基地建设视频监控系统，其中甘肃占6个区域，包括敦煌物流基地、瓜州物流基地、嘉峪关物流基地、嘉峪关二货场物流基地、陈官营基地、石岗基地；宁夏占4个区域，包括银川南基地、五公里基地、惠农物流基地中区、惠农物流基地北区。项目共建设43个点位和一个监控中心，其中在甘肃建设23个点位，在宁夏建设20个点位，监控中心部署在兰州市铁路局物流中心。
物流基地视频监控清单如下：
序号
基地名称
所属地市
摄像头数量
1
敦煌物流基地
敦煌
6
2
瓜州物流基地
瓜州
6
3
嘉峪关物流基地
嘉峪关
3
4
嘉峪关二货场物流基地
嘉峪关
2
5
惠农物流基地中区
宁夏石嘴山
6
6
惠农物流基地北区
宁夏石嘴山
6
7
陈官营基地
兰州
4
8
石岗基地
兰州
2
9
银川南基地
宁夏银川
4
10
五公里基地
宁夏银川
4

合计

43

2.4建设目标
拟通过建设视频监控系统，达到以下目的：
(1)通过安装前端摄像头，实现对各区域、货场的重点部位进行二十四小时不间断监控，在监控中心或登录千里眼平台就能够对监控区域内所有监控点进行实时监控；
(2)通过前端存储的方式对43个监控点进行24小时不间断录像，录像保存30天，并且可进行录像备份；
(3)接入千里眼平台后能够通过PC客户端、WEB客户端、手机客户端调阅前端图像，用户在本地或远端都能够随时随地看到权限范围内各监控点的图像；
(4)移动千里眼平台具有很强的扩展能力，满足了日后业务发展的需求；
(5)平台系统具有用户/权限管理功能，能够进行权限分配管理；
(6)平台系统提供简单友好的操作界面，使用简单方便；
(7)平台系统具备高度的性价比，经济适用。

第三章 总体建设方案
3.1方案总体架构
系统架构图如下：

总体网络拓扑结构
本次监控系统主要由三大部分构成：
l 中心平台部分
中心平台依托于甘肃移动千里眼监控业务平台，提供实时监控图像及流媒体转发机制。
l 监控前端部分
在各基地关键位置安装高清720P红外高速球，根据现场实际环境，能布光缆的点位采用光缆+光电收发器的模式传输视频信号，光缆布不过去的点位采用大功率无线AP的方式传输视频信号。监控客户端根据需要，在PC上安装客户端软件，满足监控需要。
l 网络部分
对于监控中心及10个监控区域采用交换机方式进行数据汇总及实现本地视频调用，并进行上联。
3.2监控中心设计
在甘肃省铁路局监控中心建设3×3的液晶电视墙，可对多路监控画面进行实施监控；如遇突发情况，可实时调用相关视频，为决策提供有效依据。并且配置一台监控主机对视频资源进行调用、控制。其网络拓扑图如下所示：

监控中心网络拓扑图
3.3网络传输子系统

网络拓扑图
3.3.1接入方式
根据现场实际环境，可以挖沟、架空能布光缆的点位采用光缆+光电收发器的模式传输视频信号。中段如果遇到有阻碍（如铁轨、站台等），这些光缆布不过去的点位采用大功率无线AP的方式传输视频信号。
3.3.2接入带宽
由于视频业务占用的网络带宽较大，因此流畅的通讯网络显得尤为重要。建议系统的主干采用单模光缆，考虑到现场的电磁干扰等综合问题，现场监控点离分控或中控的距离，超过90米可采用六类线或光缆传输，90米内可采用国标超五类屏蔽网线。
3.3.3主干接入带宽
由于网络核心层负责所有监控点位的存储转发，一级监控中心会调用所有区域的视频，并可能对重要的监控信息进行备份存储；基于此，建议网络核心层（NE5000）到汇聚层(SR)的接入带宽设为1Gbps。
3.3.4前端接入带宽
本期全部采用720P高清格式编码，则每路视频需要提供的有效接入带宽为4096Kbps。
3.3.5物流监控区域、监控中心接入带宽
考虑到网络开销，以及跨区域的视频调用，根据厂家资料，720P摄像头每台传输带宽为4Mbps，因此建议城域网至各物流基地的带宽不低于摄像头台数×4Mbps。
城域网至铁路局物流监控中心的需要考虑2台解码器同时调用16路视频信号，因此传输带宽不低于16×4Mbps。

3.4IP地址规划
1、 本期工程省内全部前端设备均配置私网IP地址，交换机通过传输设备上行后，在各地市的NE40E上通过公网与千里眼平台及监控中心对接。
2、 本次工程宁夏区域前端设备均配置私网IP地址，交换机通过公网与千里眼平台互联，宁夏段的线路由客户自行租用，本次工程负责将宁夏区域的前端视频集成到千里眼平台。
3.5系统存储容量计算
由于本次工程货场区域覆盖范围较广包括甘肃省内部分地市及宁夏部分货场，为了缓解中心链路带宽的压力及链路迂回本次工程采用分布式存储。 根据物流基地监控清单中摄像头数量统计得出：10个区域中摄像头数量为6个的有4个区域、摄像头数量有4个的有3个区域、摄像头数量为3个的有1个区域、摄像头数量为2个的有2个区域；
本期43个高清前端录像30天所需的磁盘空间算法如下：
单路720P格式视频，在码率为4096Kbps的情况下，其存储一天所需的磁盘空间为：
4096Kbps * 3600 * 24 / 8 /1024/1024 ≈ 42.19 GB
6路720P格式视频存储30天所需的磁盘空间为：
42.19GB*30 *6≈ 7.59T
需要4块2T硬盘，4个区域需要16块2T硬盘；
4路720P格式视频存储30天所需的磁盘空间为：
42.19GB*30 *4≈ 5.06T
需要3块2T硬盘，3个区域需要9块2T硬盘；
3路720P格式视频存储30天所需的磁盘空间为：
42.19GB*30 *3≈ 3.80T
需要2块2T硬盘，1个区域需要2块2T硬盘；
2路720P格式视频存储30天所需的磁盘空间为：
42.19GB*30 *2≈ 2.53T
需要2块2T硬盘，2个区域需要4块2T硬盘；
综上所述，每个区域配置1台8路全高清分布式NVR，共计10台全高清分布式NVR，31块2T硬盘，以满足前端存储的需求。

6路摄像头
4路摄像头
3路摄像头
2路摄像头
总计
区域数量
4
3
1
2

单量/T
7.59
5.06
3.8
2.53

总计/T
30.36
15.18
3.8
5.06

硬盘/2T
16
9
2
4
31

3.6系统主要功能
3.6.1网络视频监控
实现远程监看和远程控制，包括音频控制。可以在远程计算机上实时监控、控制、纪录监控端的视音频数据， 并可以和服务器端进行双向交流。可以根据具体的网络情况，调节压缩比，从而调节网络流量。实现如下功能，
l 多画面监视
可以实现多台摄像机的显示，将指定的一个或多个摄像机实时图像显示在指定的一个或多个显示器上，可以选择1，4，6，9，10，16等多种画面分割，能支持800万、500万、1080P、720P、D1、CIF等画质；同时图像大小任意可调，以适应各种场合要求，并可以实现全屏显示。
l 多画面轮巡
定时将监控组内的摄像机轮流切换并且支持监控组间切换，切换时间可在5秒到24小时间自由设定。
l 设置功能
实现图像传输帧率（从1帧/秒到25帧/秒）及图像分辨率（从176*144到720*576）的手动和自动设置功能，包括图像传输速率和图像分辨率。
l 图像控制
实现图像切换及云台镜头控制功能，操作人员在权限范围内任意调用显示方式或手工设定，能控制相应的云台转动以及镜头的变倍、光圈、和聚焦，将指定实时摄像机图像显示在指定的显示器上。获取权限的用户必须能进行相关设备的视频观看。可以同时查看多路实时摄像机图像，支持单画面和多画面等多种分割显示方式。可以全屏幕显示图像，也可以控制按钮、菜单及图像共同显示。可对已设置好的观看界面轮询，轮询支持手动与自动两种方式。定时将监控组内的摄像机轮流切换并且支持监控组间切换，切换时间可自由设定。
3.6.2图控显示
l 视频显示
获取权限的用户能同时查看多路实时摄像机图像，支持单画面和多画面等多种分割显示方式；可以全屏幕显示图像，也可以控制按钮、菜单及图像共同显示；可对已设置好的观看界面轮询，轮询支持手动与自动两种方式
l 设备控制
获得对设备操作权限的用户可以在监视的同时进行镜头的变倍、聚焦、光圈等操作，可以在实时查看视频图像的同时进行云台控制。
l 界面调整
可以在不同地点建立多个监控界面，每个监控界面可以采用不同的分割方式；在进行视频观看时，各个监控界面视图之间可以按照设定自动或手动切换。

3.6.3存储与回放
系统的数据存储平台是系统的视频数据存储管理中心，存储管理系统要求提供集中海量存储功能，支持不同压缩格式图像信息的网络存储，并提供方便的检索、查询手段，支持根据日期、时间、摄像机编号、名称、报警信息、图像变化报警查询相关历史记录，并可根据时间、地点和报警类型等信息检索并回放图像，可逐帧、高速率快慢回放及图像同步回放。
l 支持不同压缩格式多路实时视频同步录像存盘功能。
l 支持录音功能。
l 支持即时录像、按设置录像、手动录像和报警录像等多种录像方式。
l 可实现多终端操作，在网络上计算机可以随时对某路视频存储等等。
l 可对图像进行二十四小时的实时记录，并可选择所要的图像质量。
l 在异常情况出现时，对图像进行抓拍，并在报警触发状态下，自动存储图片。录象的结果可以显示具体的时间。
l 可实现本地与异地（中央服务平台）双地存储。
l 视频分发

由于每台网络视频服务器的图象通道均占有一路带宽，若同时有多人同时通过远程登录来观看同一个监控点的图像，或者当图像需要上电视墙又有他人观看，以及当查看图像的同时又要对前端历史数据进行备份时，则由于受到网络容量的限制以及网络拥塞的影响，带宽通常不能保证，给监控带来了不便，造成的影响可能是跳帧或者图像延时，而我公司的的流媒体服务器可以解决这个问题。
当需要对数据进行存储的时候，流媒体服务器首先从网络视频服务器获取数据，然后再将视频数据保存到存储设备上。当用户需要进行视频点播的时候，用户首先向流媒体服务器发出请求，流媒体服务器再向存储设备获取数据，然后流媒体服务器把监控视频数据发送给用户。
3.6.4监控中心电视墙

（此效果图仅供参考）
注：1、西部物流基地监控系统设计一个监控中心；
2、监控中心电视墙设计为9块46寸液晶拼接屏，控制台为2联；
3、监控中心设置1台管理电脑，用于监控管理。
3.6.5客户端部署
监控客户端是监控系统的重要组成部分，是系统功能的集中体现。用户通过监控客户端可以访问到系统中任何一个前端图像。并且可以控制、存储、录像查询等众多功能。监控客户端有监控电视墙、PC客户端、WEB客户端、手机客户端四种形式,具体来讲监控客户端应该具有如下基本功能：
1）PC客户端
PC客户端体现了移动千里眼监控系统的所有功能，通过PC客户端，系统管理员能够完成对整个系统的管理、调度及监控。根据相应的权限，用户通过PC客户端可以实现系统的管理功能和业务功能，管理功能有监控管理、告警管理、存储管理、用户管理、设备管理等；业务功能有视频监控、录像回放、云镜控制、报警联动等功能。
各级领导及管理人员可以根据系统分配的相应权限，在办公室利用办公电脑随时查看权限范围内的前端监控点实时视频画面；公安部门也可以通过该系统足不出户便可以随时监督检查各物流基地安防措施落实情况；辖区派出所/货场保安室采用PC客户端，对辖区/货场内所有监控点实施监控，及时发现问题及时处理。
2）监控电视墙
移动千里眼监控系统可以控制多路外接监视器组成的电视屏幕墙，能实现电视墙的视频切换：直接切换、自动切换。直接切换：将某一视频图像直接切换到所选定的外接监视器上。自动切换：将某几路视频图像以相同或不同的时间间隔，在所选定的监视器上自动循环显示。
3）WEB客户端
移动千里眼监控系统提供功能完善Web客户端，授权用户可通过标准Web浏览器浏览实时和历史图像，浏览历史图像数据时，可以根据时间、事件等信息分类进行；在Web浏览方式下，同样能控制摄像机和云台等控制对像，也可以同时实时监控多个图像管理子系统的图像；系统可使用网上办公电脑作为授权客户端并能够通过网络远程查看实时视频图像及历史录像文件。
同样，通过WEB客户端，管理人员可以根据系统分配的相应权限，在办公室利用办公电脑随时查看权限范围内的前端监控点实时视频画面；公安部门通过该系统足不出户便可以随时监督检查园区安防措施落实情况。
4）手机客户端
手机监控实现了监控客户端的移动性。管理人员可以通过自己的3G手机实现对监控系统的访问与浏览，真正实现随时随地查看实时视频。
能提供完整的手机视频监控解决方案，手机客户端支持Iphone、Android操作系统的智能手机。另外手机自带的3GPP流媒体播放器也能兼容播放监控视频。
为PC浏览提供高清晰度的视频，同时为手机提供单独的小码流视频，保
证了手机观看的流畅度；
集中管理控制，向不同的管理者、手机用户提供不同的监控级别和权限。

3.6.6高可扩展性与兼容性
移动千里眼监控业务平台具有较强的扩展能力，满足用户以后的无限扩展需求。
同时，移动千里眼平台具备强大的开发性，例如可向公安平安城市监控平台开放系统接口，或通过公安平安城市监控中心直接访问视频资源，或与其他应用系统如视频点播系统、管理系统、视频会议系统开放接口对接。
IP网络采用星型结构，核心交换机与各汇聚交换机采用1000M光纤互联，能够满足视频的传输的要求，同时满足未来长远的扩展需求。
3.7传输解决方案
传输采用光缆+GPON的方式解决NVR的宽带上联。
3.7.1GPON无源光网络简介
EPON（Gigabit-Capable Passive Optical Network，吉比特无源光网络）技术是基于ITU-TG.984.x标准的最新一代宽带无源光综合接入标准，具有高带宽，高效率，大覆盖范围，用户接口丰富等众多优点，被大多数运营商视为实现接入网业务宽带化，综合化改造的理想技术。GPON是一种光纤接入技术，采用点到多点的用户网络拓扑结构，利用光纤实现视频、语音和数据的全业务接入。其特点是：使用无源的信号传输介质，在提高可靠性的同时，最长传输距离可达20KM；采用点到多点的结构。OLT（Optical Line Terminal，光线路终端）是交换设备，通过光纤与终端设备ONU（Optical Net Unite，光网络单元）相连。目前EPON是FTTH/FTTB/FTTC(Fiber To The Home/Building/Curb，光纤到户/大楼/路边)的普遍解决方案。
在视频监控系统的编解码终端设备中采用GPON技术作为网络的接入方式，可以实现视频数据传输的数字化和网络化。
3.7.2GPON引入的背景
随着宽带业务的发展，人们越来越意识到网络的接入部分(最后1km)存在严重的带宽“瓶颈”。接入部分两边目前都已跨入吉比特级以上的速率，如用户端广泛使用的PC其内部传送速率已达到千兆比特速率；而作为接入部分的另一头，城域网或国干网的速率也已达到2.5～10Gbps，它们都比接入部分高出至少3个数量级。随着三网合一的推行，突破接入网瓶颈变得越来越迫切，只有突破接入部分的带宽“瓶颈”，才能使整个网络有效发挥宽带的作用，真正推动各种业务的发展，给运营商带来经济效益和社会效益。
PON（Passive Optical Network，无源光网络）的出现很好的解决了“最后一公里”的瓶颈，目前的应用方案有很多种：FTTH、FTTB、FTTC等。人们的目光开始从电传输转移到以光纤为介质的光传输。以太网无源光网络技术采用点到多点的拓扑结构，将光纤延伸到最后1km，采用无源器件，减少了端局的激光器数量，降低了维护成本，并结合了千兆以太网的优势。目前，这种宽带光接入技术正成为研究的热点。
3.7.3GPON参考模型
吉比特无源光纤网络（GPON）是一种采用P2MP（Point to Multi Point，点到多点）结构的单纤双向光接入网络，其典型拓扑结构为树型，参考实例如下图所示。

一个典型的吉比特无源光网络系统，由OLT、ONU、POS（Passive Optical Splitter，无源分光器）组成。OLT放在中心机房（CO，Central Office），ONU放在网络接口单元（NIU，Network Interface Unit）附近或与其合为一体。POS是连接OLT和n个ONU（n可为8、16、32）的无源设备，它的功能是分发下行数据并集中上行数据。GPON中使用单芯光纤，在一根芯上转送上下行两个波。
更具体的一个实例如下图所示：

概括如下：
l PON是一种点到多点结构的无源光网络；
l PON由光线路终端、光网络单元和无源分光器组成；
OLT既是一个交换机或路由器，又是一个多业务提供平台，它提供面向无源光纤网络的光纤接口（PON接口）。根据以太网向城域和广域发展的趋势，OLT上将提供多个1Gbps和10Gbps的以太接口，可以支持WDM传输。OLT还支持ATM（Asynchronous Transfer Mode，异步传输模式）、FR（Frame Relay，帧中继）以及OC3／12／48／192等速率的SONET的连接。如果需要支持传统的TDM（Time Division Multiplex，时分复用）话音，普通电话线和其他类型的TDM通信（T1／E1）可以被复用连接到出接口，OLT除了提供网络集中和接入的功能外，还可以针对用户的QoS／SLA(Service Level Agreement，服务水平协议)的不同要求进行带宽分配，网络安全和管理配置。OLT根据需要可以配置多块OLC），OLC与多个ONU通过POS连接，POS是一个简单设备，它不需要电源，可以置于相对宽松的环境中，一般一个POS的分光比为8、16、32、64、128，并可以多级连接，一个OLT PON端口下最多可以连接的ONU数量与设备密切相关，一般是固定的。在EPON中系统，OLT到ONU间的距离最大可达20km。
在下行方向，IP数据、语音、视频等多种业务由位于中心局的OLT，采用广播方式，通过ODN(Optical Distribution Node，光分配节点)中的1：N无源分光器分配到PON上的所有ONU单元。在上行方向，来自各个ONU的多种业务信息互不干扰地通过ODN中的1：N无源分光器耦合到同一根光纤，最终送到位于局端OLT接收端。
3.7.4GPON的优势
GPON的优点主要表现在：
带宽能力
GPON的线路速率是2.488Gb/s下行，1.244Gb/s上行，而EPON是1.25Gb/s上下行对称速率。GPON不但提供了两倍的下行速率，而且带宽可用效率明显高于EPON。这是因为EPON采用8B/10B的线路编码方式，引入20%的带宽损失，GPON则采用而不归零(NRZ)编码，没有这部分损耗。另外，帧间隙较大，零碎时隙浪费等，也是导致EPON的总效率较低的因素。从而GPON能为宽带运营商实现网络带宽的高效提速追求，更适合部署高带宽需求的宽带业务。
安全性
由于PON在下行方向的数据是广播到所有ONT，每个用户都可以接收到同样的数据包。恶意用户就可以通过改写ONT代码来偷看所有下行数据包，产生安全隐患。在上行方向，数据是由各个ONT分别传送在特定的时间片，故没有被其他ONT偷看的可能。由于GPON技术支持高级的封装标准(AES标准)，即世界上最严密的加密算法，可防止下行方向数据被窃听的问题，网络的安全性更强。
可管理性
GPON的可靠性同样优于EPON。这是因为GPON提供标准的ONT管理控制接口(OMCI)，OMCI信道协议用来管理高层定义的业务，包括ONU的功能集、T-CONT业务种类与数量、QoS参数协商等参数，是实现GPON网络集中业务管理的信令传输通道，处理层次高，并保证了开放性、可扩展的特性。
3.7.5本次系统传输资源需求表
铁路局西部物流有限公司视频监控系统传输资源需求表
序号
所属地市
基地名称
具体地址
上联基站
光缆长度
接入站有无OLT或分光器
所需带宽
摄像头数量
1
敦煌
敦煌物流基地
敦煌火车站旁
收费站基站
　2.5KM
　无（跳纤至分光器或OLT机房）
24M
6
2
瓜州
瓜州物流基地
瓜州火车站旁
北大桥基站
　2.2KM
　无（跳纤至分光器或OLT机房）
24M
6
3
嘉峪关
嘉峪关物流基地
嘉峪关火车站南侧　
白马公寓光交
　1.8KM
　有OLT
12M
3
4
嘉峪关
嘉峪关二货场物流基地
嘉峪关火车站北侧　　
铁通门前光交　
　2KM
　有OLT
8M
2
5
兰州
陈官营基地
陈官营
陈官营基站
1.7KM
无（跳纤至分光器或OLT机房）
16M
4
6
兰州
石岗基地
石岗
西固生产楼
3.1KM
无（跳纤至分光器或OLT机房）
8M
2
7
兰州
铁路局监控中心
金轮大厦西楼7层
工贸大厦基站
1KM
无（跳纤至分光器或OLT机房）
64M

总计

14.3KM

第四章 工程进度安排

时间
2012年
事项
10月30日-11月5日
11月6日-12月19日
12月20日-1月2日
1月2日-1月16日
项目立项

编制工程计划书

技术及商务谈判

合同签订

勘察设计及前期准备工作

设备到货

安装调测

系统试运行

工程初验

第五章 投资估算与资金筹措
5.1 投资估算的有关说明
5.1.1投资估算范围
本期项目为中国移动甘肃省2012年仓库安全智能监控系统一期工程的建设，投资估算包括所需投入的传输接入费、设备费、集成费用、工程建设其他费用和预备费等。
5.1.2估算依据及参考资料
1. 信息产业部[2000]904号文件“关于发布《建筑与建筑群综合布线系统预算定额》和《安装移动通信设备预算定额》（修订）的通知”。
2. 国家计委、建设部计价格[2002]10号“关于发布《工程勘察设计收费管理规定》的通知”。
3. 国家发展计划委员会建设部2002年1月颁发的《工程勘察设计收费标准（2002年修订本）》
4. 工业和信息化部(2008)75号文“关于发布《通信建设工程概算、预算编制办法》及相关定额的通知”；。
5. 工业和信息化部(2008)5月通信建设工程定额第一、二、三册；
6. 工业和信息化部(2008)5月《通信建设工程概算预算编制办法》通信建设工程费用定额，通信建设工程施工机械仪表台班费用定额；
7. 《信息系统工程造价指导书》（2009年版）；
8. 其他文件、资料。
5.2投资估算
5.2.1投资估算汇总表
经估算，本项目投入总资金估算为人民币 1833380.60 元，详见

序号
分项名称
合计金额
单位
1
前端设备部分　
1587100.60
元　
2
传输部分
246280
元　
总计

1833380.60
元

5.2.2工程其他费用
本项目的工程建设其他费用包括建设单位管理费、前期咨询费、工程建设监理费、设计及预算费、招标代理服务费、工程设计费、造价咨询费、第三方测评费等。各项费用按国家规定的费率和取费标准进行估算。
5.2.4前端设备部分投资估算
前端设备部分投资估算 　
序号
产品名称
产品型号
规格描述
单位
数量
单价
总价
1
监控前端设备

1.1
百万像素红外网络高清球
VS-IPD6168HDIR
130万18倍红外高清网络高速智能球，镜头 焦距 f=4.7（wide）~84.6mm（tele）, 18X Zoom 视场角 55.2度(广角)3.2度(望远) 光圈值 F1.6～F2.8 图像 图像传感器 1/3 Inch Sony Progressive Scan CCD 有效像素 约1,300，000像素(1280*960) 视频制式 PAL 最低照度 0.1Lux/F1.6(彩色)0.01Lux/F1.6(黑白) 增益控制 自动/手动 信噪比 大于50dB 白平衡 自动/自动跟踪白平衡（ATW）/室内/室外/手动 背光补偿 开/关 电子快门 PAL:1/3-1/10000秒 20档 日夜模式 滤光片彩转黑球机特性 功能 旋转范围 水平：0° ～360°连续旋转 垂直：-2° ～90° 自动翻转180°后连续监视 手动控制速度 水平：0.1° ～160°/秒 垂直：0.1° ～120°/秒 预置点速度 水平：240°/秒 垂直：200°/秒 预置点 255个 防护等级 IP66，4000V防雷、防浪涌和防突波保护 物理 　 包装尺寸 525(mm)×325(mm) ×340(mm) 重量 7kg
台
43
9180.00
394740.00
1.2
8路全高清分布式NVR
VS-HVR9808EHN-2U
高清IP输入, 8 路720P, 8个SATA 硬盘, 2 USB接口, 24/4报警输入出接口, 前面板/遥控器/飞梭/鼠标操作, 硬件看门狗, 主流4种DDNS, 7国语言, 双码流, 4路同时回放,WinCE/Symbian/iPhone/BlackBerry/Android手机监控, 主流平台接入
台
10
7113.00
71130.00
1.3
硬盘
监控专用硬盘
2T,企业级硬盘
块
31
1767.00
54777.00
1.4
大功率无线AP
WA2220X-AGP
WA2220X-AGP 无线局域网室外型AG双频双模2.4GHz大功率接入点，含电源
台
12
7045.00
84
