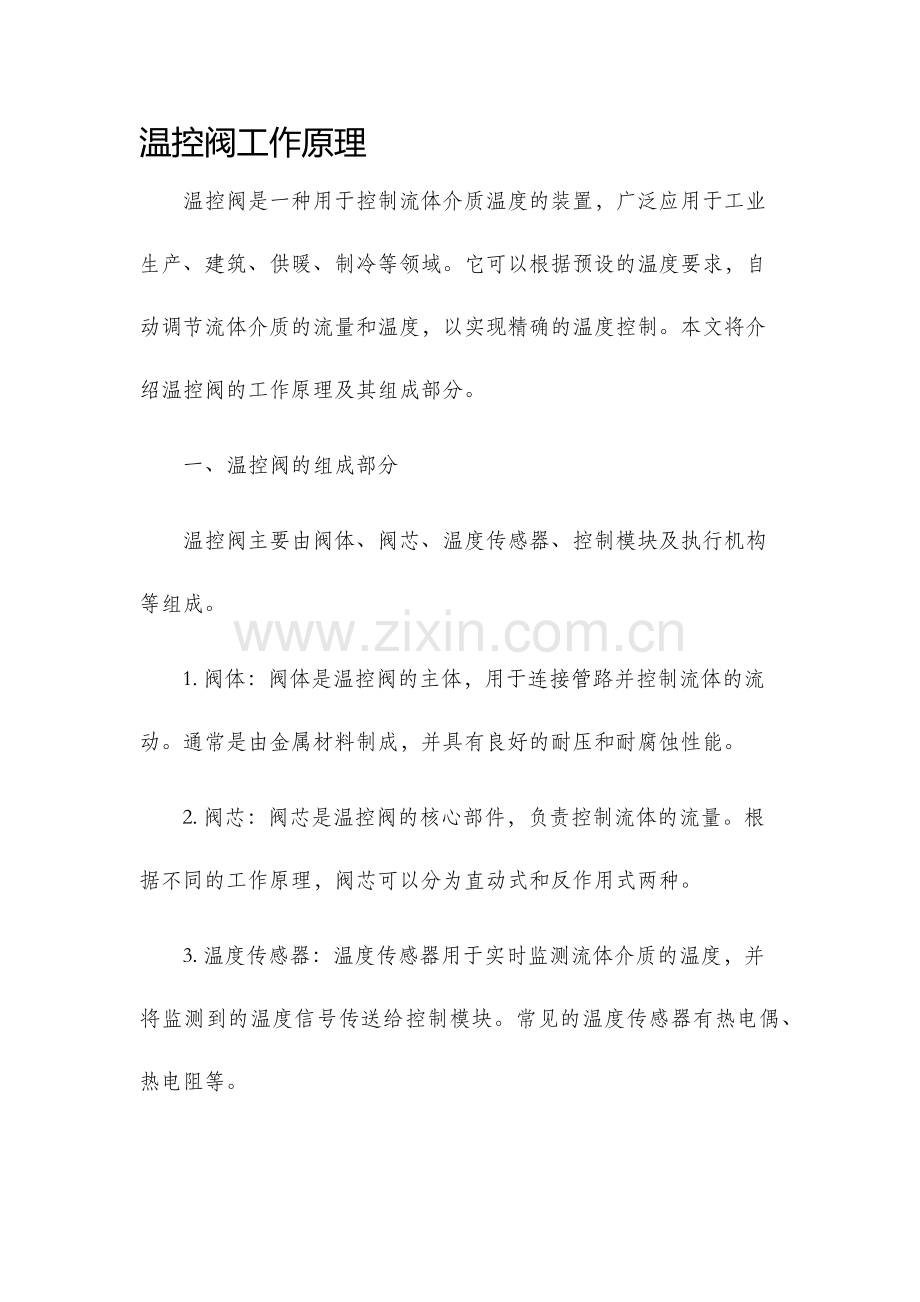

温控阀工作原理
温控阀是一种用于控制流体介质温度的装置，广泛应用于工业生产、建筑、供暖、制冷等领域。它可以根据预设的温度要求，自动调节流体介质的流量和温度，以实现精确的温度控制。本文将介绍温控阀的工作原理及其组成部分。
一、温控阀的组成部分
温控阀主要由阀体、阀芯、温度传感器、控制模块及执行机构等组成。
1. 阀体：阀体是温控阀的主体，用于连接管路并控制流体的流动。通常是由金属材料制成，并具有良好的耐压和耐腐蚀性能。
2. 阀芯：阀芯是温控阀的核心部件，负责控制流体的流量。根据不同的工作原理，阀芯可以分为直动式和反作用式两种。
3. 温度传感器：温度传感器用于实时监测流体介质的温度，并将监测到的温度信号传送给控制模块。常见的温度传感器有热电偶、热电阻等。

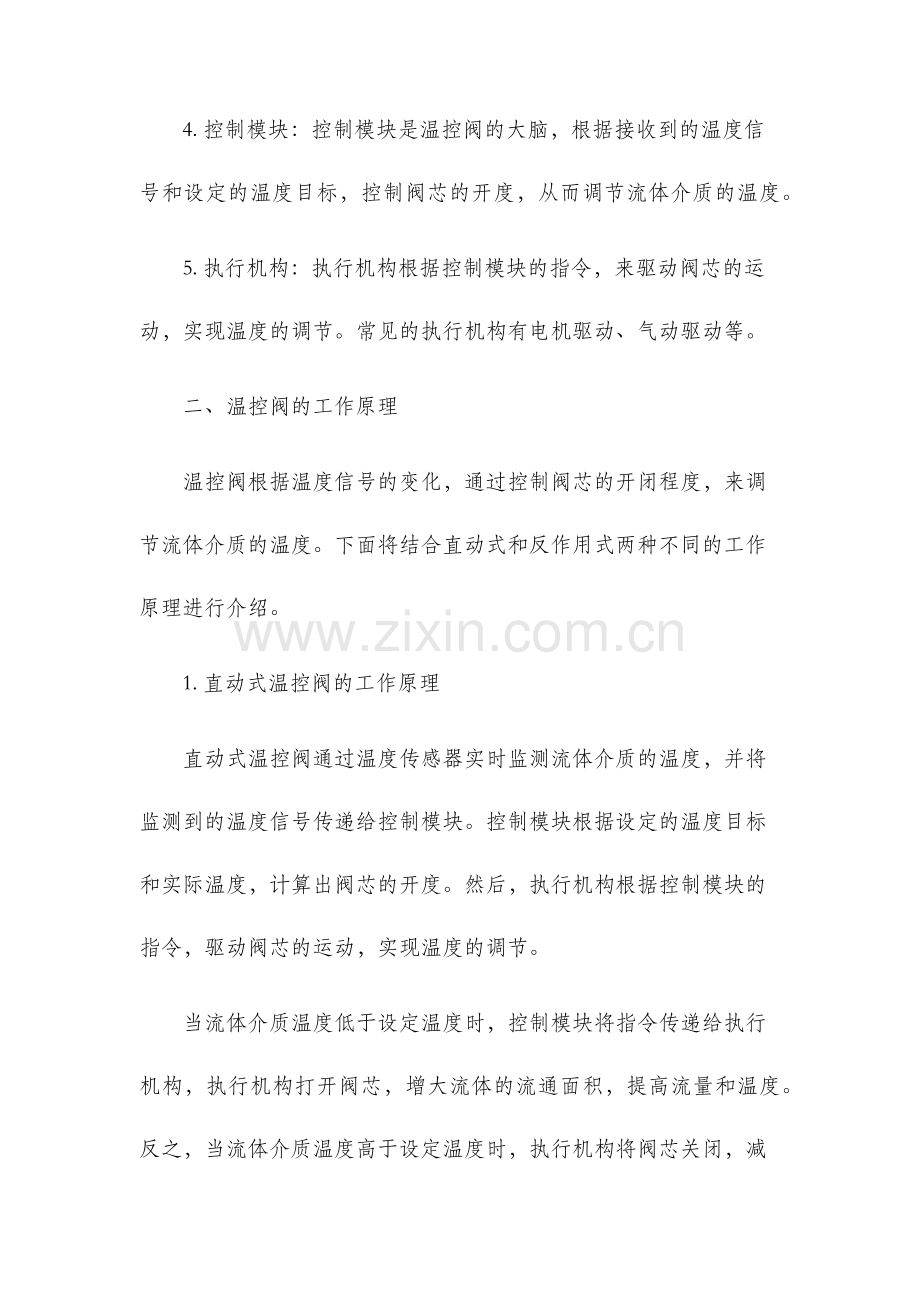

4. 控制模块：控制模块是温控阀的大脑，根据接收到的温度信号和设定的温度目标，控制阀芯的开度，从而调节流体介质的温度。
5. 执行机构：执行机构根据控制模块的指令，来驱动阀芯的运动，实现温度的调节。常见的执行机构有电机驱动、气动驱动等。
二、温控阀的工作原理
温控阀根据温度信号的变化，通过控制阀芯的开闭程度，来调节流体介质的温度。下面将结合直动式和反作用式两种不同的工作原理进行介绍。
1. 直动式温控阀的工作原理
直动式温控阀通过温度传感器实时监测流体介质的温度，并将监测到的温度信号传递给控制模块。控制模块根据设定的温度目标和实际温度，计算出阀芯的开度。然后，执行机构根据控制模块的指令，驱动阀芯的运动，实现温度的调节。
当流体介质温度低于设定温度时，控制模块将指令传递给执行机构，执行机构打开阀芯，增大流体的流通面积，提高流量和温度。反之，当流体介质温度高于设定温度时，执行机构将阀芯关闭，减小流体的流通面积，降低流量和温度。通过不断的反馈和调整，直动式温控阀可以实现精确的温度控制。
2. 反作用式温控阀的工作原理
反作用式温控阀的工作原理与直动式温控阀类似，不同之处在于控制模块的位置。在反作用式温控阀中，控制模块位于阀芯的上方，通过阀芯下方的感温元件与流体介质接触来感知温度变化。当流体介质温度高于设定温度时，感温元件膨胀，将力传递给控制模块，控制模块收缩，打开阀芯，增大流通面积，降低流量和温度。反之，当流体介质温度低于设定温度时，感温元件收缩，控制模块膨胀，关闭阀芯，减小流通面积，增加流量和温度。通过这种反作用的调节方式，反作用式温控阀也可以实现精确的温度控制。
总结：
温控阀通过阀芯的开闭程度来控制流体介质的温度，主要由阀体、阀芯、温度传感器、控制模块及执行机构等组成。通过直动式和反作用式两种不同的工作原理，温控阀能够实现对流体介质温度的精确控制。在工业生产、建筑、供暖、制冷等领域中，温控阀发挥着重要作用，提高了生产效率和生活舒适度，具有广泛的应用前景。
