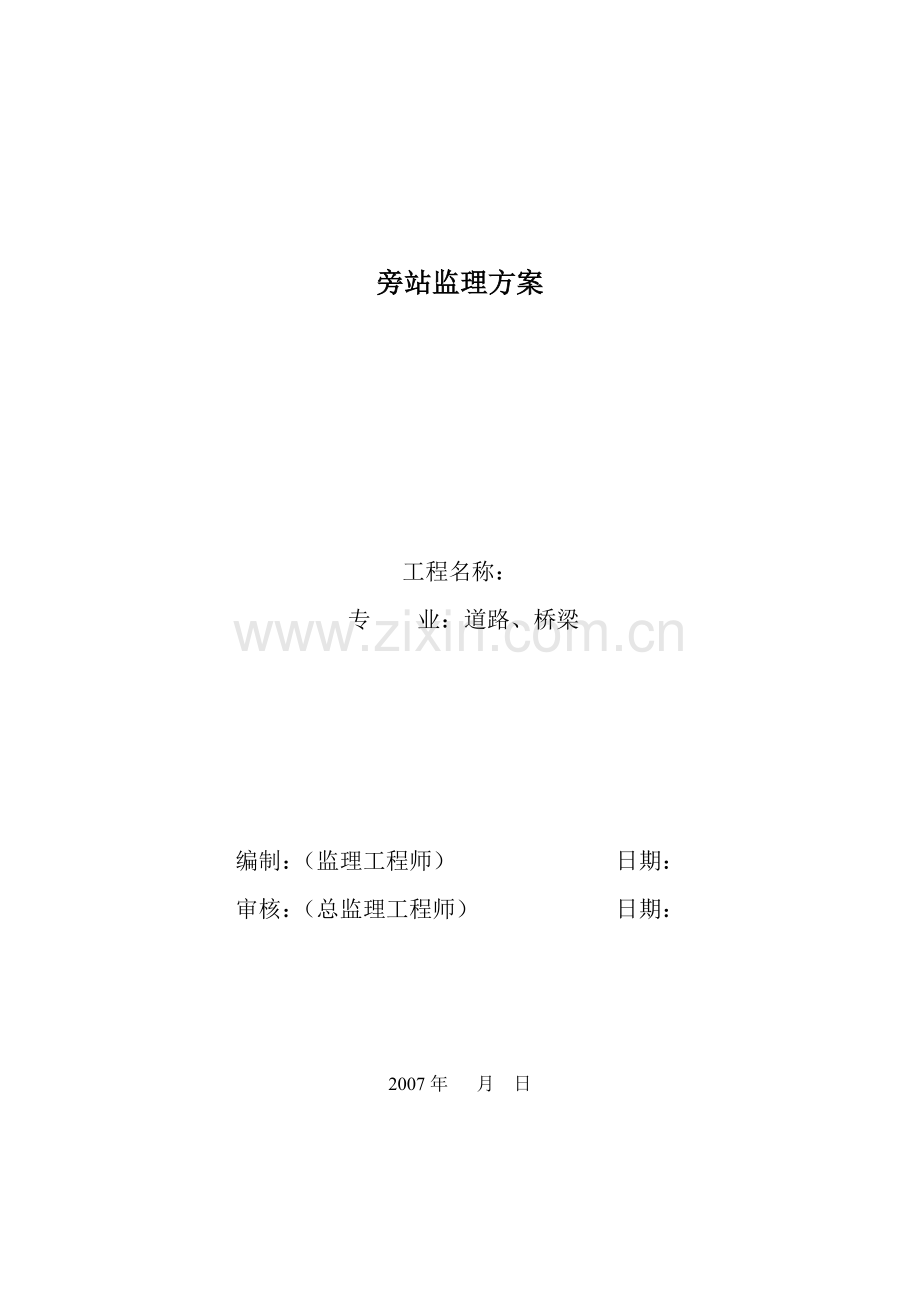

旁站监理方案

工程名称：
专 业：道路、桥梁

编制：（监理工程师） 日期：
审核：（总监理工程师） 日期：

2007年 月 日

目 录

一、 工程概况

二、 编制依据

三、 旁站监理的范围

四、 旁站监理的内容

五、 旁站监理的范围及质量控制手段

六、 旁站监理人员职责

七、 旁站监理记录

一、工程概况

二、编制依据
1.中华人民共和国建设部关于印发《房屋建筑工程施工旁站监理管理办法（试行）》的通知及内容（建市（2002）189
2.《市政桥梁工程质量检验评定标准GJJ2-90》
3.《工程公路质量评定标准JTJ-98》
4.《公路桥涵施工技术规范JTJ041-2000》
5.《市政道路工程质量检验评定标准GJJ1-90》
6.《混凝土结构工程施工质量验收规范》(GB50204-2002)
7.《普通混凝土力学性能试验方法》(GBJ81-85)
8.《预拌混凝土》(GB14902-94)
9.《混凝土质量控制标准》(GB50164-92)
10.《混凝土强度检验评定标准》(GBJ107-87)
11.《钢筋混凝土用热轧关圆钢筋》(GB13013-91)
12.《钢筋混凝土用热轧带肋钢筋》(GB1499-91)
13.《钢筋混凝土用余热处理钢筋》(GB13014-91)
14.《低碳钢热轧圆盘条》(GB701-91)
15.《建设工程监理规范》(GB50319-2000)
16.本工程《建设工程委托监理合同》、其他相关文件、规范、

三、旁站监理的范围
根据本工程的特点及委托监理合同，确定具体旁站范围为：路基土方回填、混凝土浇筑、管沟槽回填、柱基等四个部位（工序）。
施工企业根据监理企业制定的监理方案，在需要监理的关键部位、关键工序进行施工前24小时，应以书面通知监理企业派驻工地的项目监理机构。

四、旁站监理的内容
1. 路基、管沟回填施工的旁站监理
⑴检查填料是否符合设计及 有关规范要求，要控制适宜含水量，经验收合格后方可填入；
⑵检查施工机械的选用，应采用20T以上重型压路机振动压实机械；
⑶检查路段积水和淤泥的清理情况，并验收基底标高；
⑷控制回填顺序，按基底排水方向由高至低分层进行；
⑸在回填管沟时，为防止管道中心线位移或损坏管道，应要求先用人工在管子周围填土夯实，并从管道两边同时进行，直至管顶0.5米以上，在不损坏管道的情况下，方可采用机械回填和压实；
⑹严格控制每层的填土厚度及碾压遍数；
⑺填土时应预留一定的下沉高度，，以备在干湿交替等自然因素作用下，填料逐渐沉落密实，但预留高度一般不超过填方高度的30%；
⑻冬季填方每层铺土厚度要比常温施工时减少20%~25%，预留沉陷量比常温施工时适当增加。
2. 混凝土浇注的旁站监理
⑴对自拌混凝土要检查控制计量、搅拌时间等参数；
⑵对运至工地现场的商品混凝土应检查混凝土的塌落度、和易性，按规定见证抽取混凝土试块；
⑶对非泵送混凝土检查其运输道的稳固和安全，同时检查运至工作面的混凝土是否出现离析现象；
⑷在浇注竖向结构时，应控制混凝土倾落的自由高度，防止出现离析现象；
⑸检查、控制每一振点的振捣、延续时间、插入距离；
⑹严格控制先后浇注混凝土的持续时间；
⑺及时督促施工方做好养护工作；
⑻在浇注混凝土过程中，应经常检查模板、支架、钢筋、预埋件和预留孔洞的情况，当发现有变形、移位时，应立即督促施工法进行处理；
⑼经常观察、检查施工机械的运行请况；
⑽检查施工方质保体系得运行情况；
⑾认真记录施工过程中的变化情况，当出现异常情况或不符合要求的地方及时用口头或书面通知施工方，并督促其整改；
⑿及时详细地做好旁站记录及监理日记。
3. 预应力张拉的旁站监理
⑴检查预应力筋的产品合格证、出厂检查报告和复验报告。
⑵检查预应力筋的品种、级别、规格及数量是否符合要求。
⑶预应力筋张拉前，检查梁板砼强度是否达到设计要求（
⑷预应力筋张拉时，预应力筋的张拉控制力应符合设计要求，同时应校核预应力筋的伸长量。实际伸长量与理论伸长量的相对允许偏差为±6%。
⑸张拉过程中英避免预应力筋断裂或滑脱，发生断裂或滑脱的数量严禁超过同一截面预应力筋总根数的3%，且每束钢丝不得超过一根。
⑹预应力筋张拉后应尽早进行孔道罐浆，孔道内水泥浆应饱满、密实。

五、工序质量控制要点和控制手段
序号
旁站部位或工序
质量控制要点
控制手段
1
土方回填
Ø 对填方基底和已完隐蔽工程进行检查和中间验收，
Ø 并做好记录，回填顺序，应按基底排水方向由高到低分层进
行。基坑回填应在相对两侧或四周同时进行。
Ø 检查填方土料应符合设计要求。
Ø 控制最佳含水量。
Ø 压实机具是否合理
Ø 每层填筑厚度、含水量控制、碾压顺序及遍数。
Ø 填方施工结束后，应检查标高、边坡坡度、压实程度等
测量
检查
试验
旁站
2
管沟槽
土方回填
Ø 对填方基底和已完隐蔽工程进行检查和中间验收，
Ø 并做好记录，回填顺序，应按基底排水方向由高到低分层进
行。基坑回填应在相对两侧或四周同时进行。
Ø 检查填方土料应符合设计要求。
Ø 控制最佳含水量。
Ø 压实机具是否合理
Ø 每层填筑厚度、含水量控制、碾压顺序及遍数。
Ø 填方施工结束后，应检查标高、边坡坡度、压实程度等
测量
检查
试验
旁站
3
砼及钢筋砼浇筑
Ø 模板的轴线位移、断面尺寸、垂直度、顶、地板高程。
Ø 检查模板、支架、钢筋和预埋件的隐蔽验收记录，模板内的杂
物和钢筋上的油物等是否清理干净，模板的缝隙、孔洞是否有漏浆
的可能，是否浇水润湿。
Ø 防离析措施（串筒或溜槽）、
Ø 商品砼质检资料、混凝土的坍落度、和易性、振捣情况、延续
时间。
Ø 大体积混凝土的浇筑顺序
试块留置：同一配合比的混凝土，取样不得少于一次。
测量
抽检
检查
旁站
见证
4
预应力筋的
张拉
Ø 预应力筋、锚具、千斤顶、夹具等的质保资料、复试报告
Ø 波纹管的直径、壁厚是否满足设计要求、检查波纹管的数量、
支设位置和支设牢固性。
Ø 张拉前砼强度检查、预应力筋穿束检查
Ø 预应力张拉的顺序和时间应符合设计要求及施工方案张拉应
力的控制、伸长值控制、张拉过程应避免预应力筋断裂、滑模
Ø 检查记录分次张拉和放张的力值、时间
Ø 预应力张拉的顺序和时间应符合设计要求及施工方案
Ø 灌浆、封锚
测量
抽检
检查
旁站
试验
见证
5
钻孔灌注桩
Ø 桩的入岩深度测量
Ø 检查孔底的沉渣厚度达到设计要求后，再灌注
Ø 检查钢筋的焊接及钢筋笼长度
Ø 检查砼的配合比及塔落度及试块留置
Ø 检查导管伸入砼的深度
测量
抽检
检查
旁站
试验
见证
6
预应力构件安装
Ø 预应力构件在脱底模、移运前应检查混凝土强度试验报告，不
得小于设计强度
Ø 检查进场构件外观质量、尺寸偏差、结构性能应满足设计要求
Ø 起吊设备及附属设施的检验，相关人员证书
Ø 构件在相应支撑物上的标高、位置
Ø 构件在起吊、运输、安装过程中的安全保证措施
Ø 钢丝绳于梁板间的夹角
Ø 构件就位后，高程和轴线位置的校核、接头和拼缝是否符合要求
测量
抽检
检查
旁站

旁站监理人员的主要任务：
（一）检查施工单位是否按照设计文件、施工规范和批准的施工方案要求进行施工。
（二）检查施工单位现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况，施工操作人员的技术水平、操作条件是否满足工艺要求，特种操作人员是否持证上岗。
（三）全过程监理关键部位、关键工序的施工方案以及工程建设强制性标准执行情况。
（四）核查进场建筑材料、建筑构配件、设备和商品砼的质量检验报告等，是否使用合格的材料、构配件和设备，并在现场监督施工企业进行检验或委托具有资格的第三方进行复检。
（五）检查已施工部位是否存在质量缺陷，如混凝土供应跟不上，影响砼施工质量；桩钢筋笼标高是否正确，孔底砼浇捣前是否清理干净、集水是否排干等。
（六）施工环境是否对工程质量产生不利影响，比如混凝土浇捣过程中遇到下雨突发天气等，相应的防护措施是否落实到位；混凝土供应是否跟得上，现场的浇捣顺序等相应的组织、协调是否合理、及时、有效等。
（七）旁站监理人员在执行旁站任务时应认真履行职责，对需要实施旁站监理的关键部位、关键工序实施全过程旁站监理，及时发现和处理旁站监理过程中出现的质量问题，，保存旁站监理原始资料。旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字的，不得进入下一道工序的施工旁站监理人员在旁站监理时，如发现施工企业有违反工程建设强制性标准行为的，有权责令施工单位立即整改，发现其施工活动已经或者可能危及工程质量的，应及时向监理工程师或者总监理工程师报告，由总监理工程师下达局部暂停施工指令或者采取其他应急处施。
