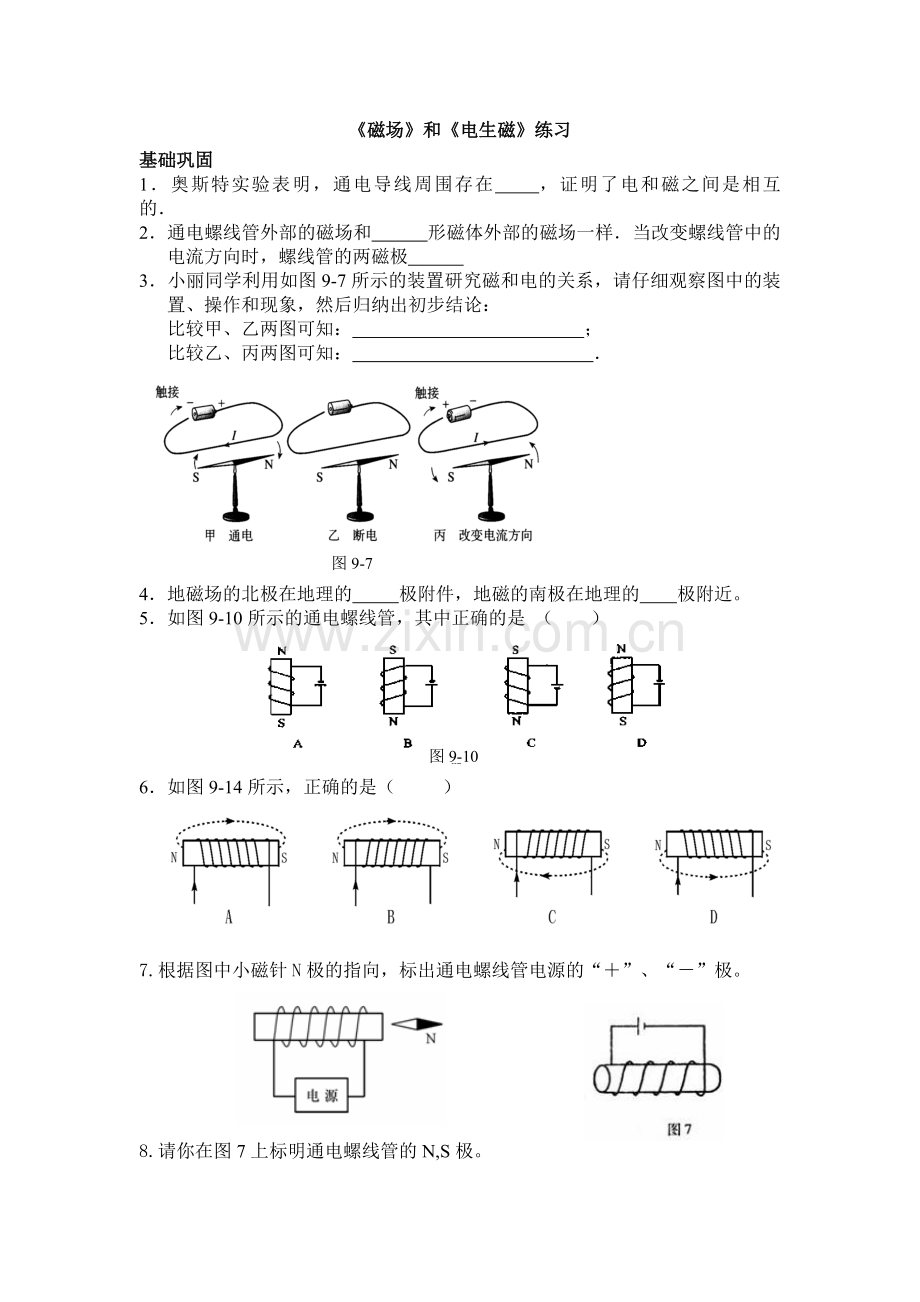

《磁场》和《电生磁》练习
基础巩固
1．奥斯特实验表明，通电导线周围存在 ，证明了电和磁之间是相互 的．
2．通电螺线管外部的磁场和 形磁体外部的磁场一样．当改变螺线管中的电流方向时，螺线管的两磁极
3．小丽同学利用如图9-7所示的装置研究磁和电的关系，请仔细观察图中的装置、操作和现象，然后归纳出初步结论：
比较甲、乙两图可知： ；
比较乙、丙两图可知： 图9-7
．

4．地磁场的北极在地理的 极附件，地磁的南极在地理的 极附近。
5．如图9-10所示的通电螺线管，其中正确的是 （ ）
图9-10

6．如图9-14所示，正确的是（ ）

7.根据图中小磁针N极的指向，标出通电螺线管电源的“＋”、“－”极。

8.请你在图7上标明通电螺线管的N,S极。

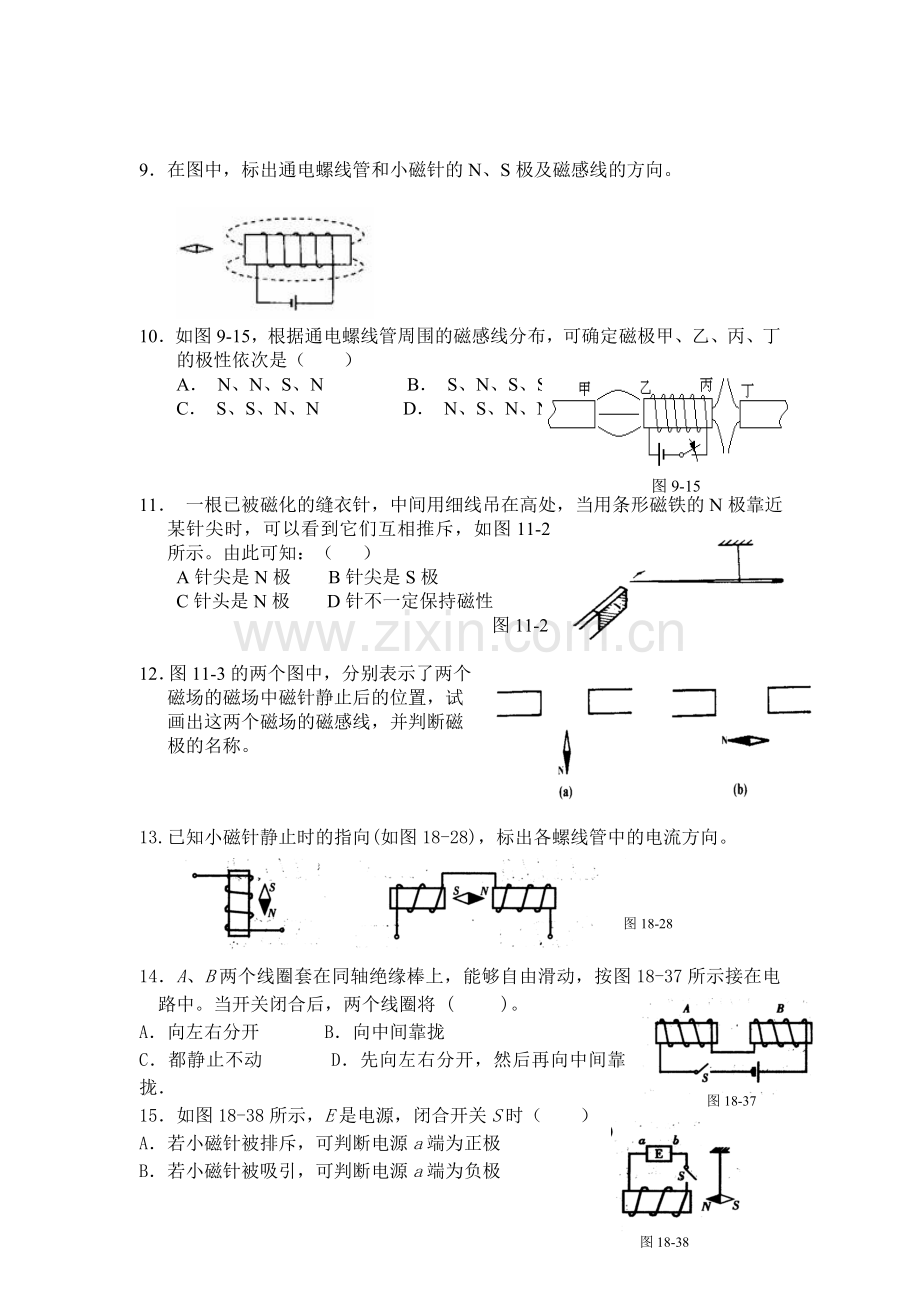

9．在图中，标出通电螺线管和小磁针的N、S极及磁感线的方向。

10．如图9-15，根据通电螺线管周围的磁感线分布，可确定磁极甲、乙、丙、丁的极性依次是（ ）
图9-15
A． N、N、S、N B． S、N、S、S
C． S、S、N、N D． N、S、N、N

11． 一根已被磁化的缝衣针，中间用细线吊在高处，当用条形磁铁的N极靠近某针尖时，可以看到它们互相推斥，如图11-2所示。由此可知：（ ）
A针尖是N极 B针尖是S极
C针头是N极 D针不一定保持磁性
图11-2

12．图11-3的两个图中，分别表示了两个
磁场的磁场中磁针静止后的位置，试
画出这两个磁场的磁感线，并判断磁
极的名称。

13.已知小磁针静止时的指向(如图18-28)，标出各螺线管中的电流方向。

图18-28

图18-37
14．A、B两个线圈套在同轴绝缘棒上，能够自由滑动，按图18-37所示接在电路中。当开关闭合后，两个线圈将 ( )。
A． 向左右分开 B．向中间靠拢
C．都静止不动 D．先向左右分开，然后再向中间靠拢．
图18-38
15．如图18-38所示，E是电源，闭合开关S时（ ）
A．若小磁针被排斥，可判断电源a端为正极
B．若小磁针被吸引，可判断电源a端为负极
C．若小磁针被吸引，可判断电源a端为正极
D．若小磁针被排斥；可判断电源b端为负极；：

能力拓展

16．标出图9-16中通电螺线管的N、S极.
17．在图9-17(a)中,静止的小磁针黑端是极,请画出螺旋管的绕法;图9-17(b)中,根据电磁铁的极,判断电源的正、负极。
图9-16
图9-17

18.请在图甲中标出：
⑴通电螺线管A端和永磁体B端的磁极。 ⑵磁感线的方向。
19．学习磁场知识后，某同学在一个圆纸盒里放一个条形磁体，盒外放了一些小磁针，磁针N极（箭头表示 ）的指向如图所示。请你画出圆纸盒里磁体的合理位置并标出N、S极。
20．请根据左图中通电螺线管中的电流方向，标出小磁针N极。右图中标出通电线圈中的电流方向。

21．根据如图所示的小磁针指向，画出通电螺线管的导线绕法．

图14-6
22．如图14-6所示，在“山”字型铁芯的B端绕有一通电线圈，则它的磁极位置 ( )
A．A端为N极，C端为S极
B．A端为极C端为N极
C．A．C两端均为N极，B端为S极
D．A．C端均为S极，B端为N极．
23．如图所示，一条形磁铁周围放着能自由转动的小磁针甲、乙、丙、丁，这四根磁针静止时N极指向画错的是（磁针的黑端表示N极）（ ）
A．磁针甲 B．磁针乙
C．磁针丙 D．磁针丁

24．在马蹄形磁铁周围放置a、b、c、d四只可以自由转动的小磁针,如图所示, 小磁针黑色一端代表N极,其中画错的是（ ）
A.磁针a、c B.磁针d、b C.磁针a、b D.磁针c、d

25．如图9-9所示，是一根锰铜丝制成的软质弹簧，B是水银槽，槽内盛有水银，A的上端通过接线柱与电源相连，A的下端恰好与水银表面接触，开关S闭合时发生的现象是：（ ）
A．弹簧伸长，灯持续发光 B．弹簧上下振动，灯忽亮忽灭
C．弹簧缩短，灯熄灭 D．弹簧静止不动，灯持续发光

26．如图9-18所示，是上海磁悬浮列车的悬浮原理。请在下面放大的图中画出轨道下方的车厢线圈的绕线。
