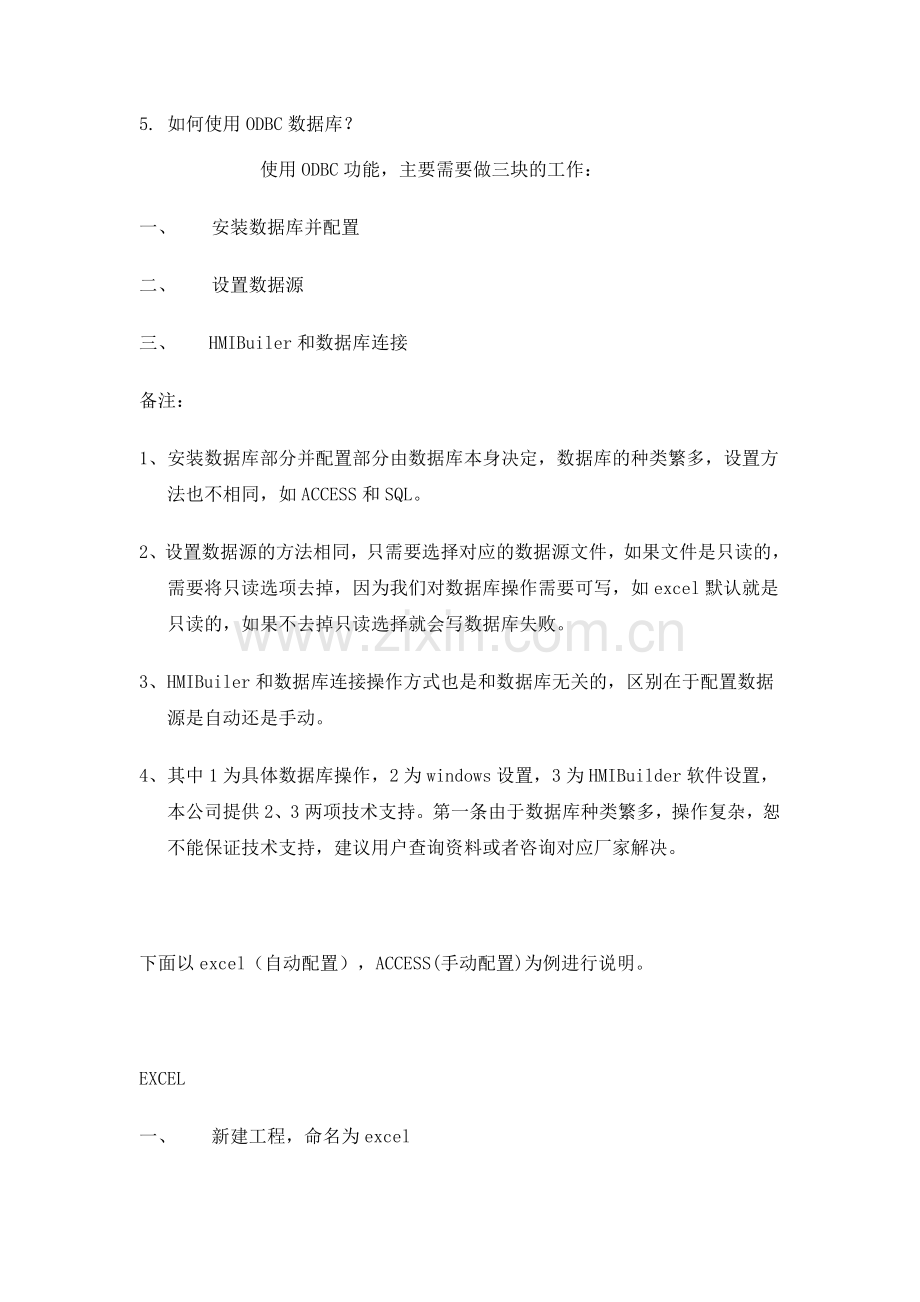

5. 如何使用ODBC数据库？
       使用ODBC功能，主要需要做三块的工作：
一、            安装数据库并配置
二、            设置数据源
三、            HMIBuiler和数据库连接
备注：
1、安装数据库部分并配置部分由数据库本身决定，数据库的种类繁多，设置方法也不相同，如ACCESS和SQL。
2、设置数据源的方法相同，只需要选择对应的数据源文件，如果文件是只读的，需要将只读选项去掉，因为我们对数据库操作需要可写，如excel默认就是只读的，如果不去掉只读选择就会写数据库失败。
3、HMIBuiler和数据库连接操作方式也是和数据库无关的，区别在于配置数据源是自动还是手动。
4、其中1为具体数据库操作，2为windows设置，3为HMIBuilder软件设置，本公司提供2、3两项技术支持。第一条由于数据库种类繁多，操作复杂，恕不能保证技术支持，建议用户查询资料或者咨询对应厂家解决。

下面以excel（自动配置），ACCESS(手动配置)为例进行说明。

EXCEL
一、            新建工程，命名为excel

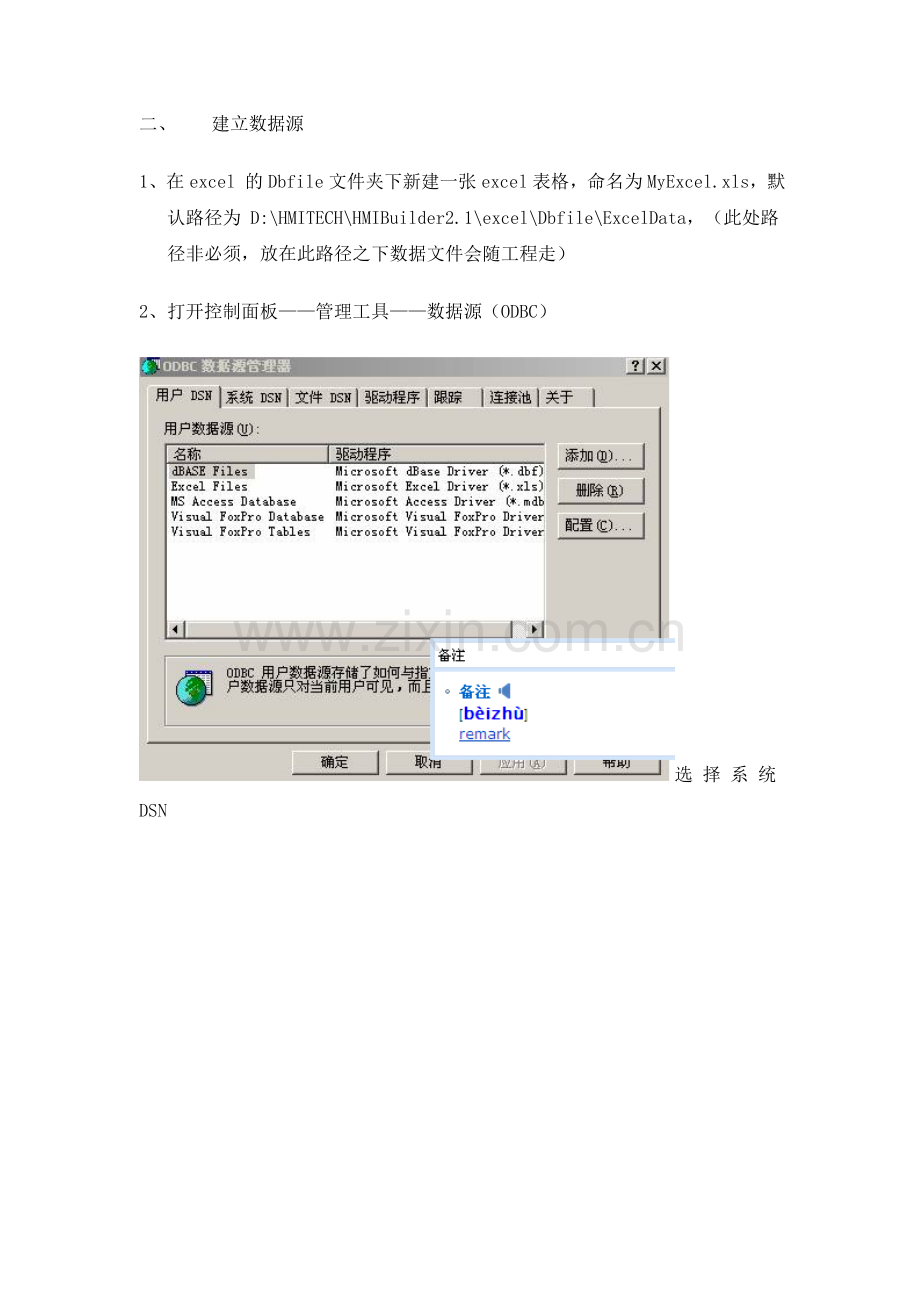

二、            建立数据源
1、在excel 的Dbfile文件夹下新建一张excel表格，命名为MyExcel.xls，默认路径为 D:\HMITECH\HMIBuilder2.1\excel\Dbfile\ExcelData，（此处路径非必须，放在此路径之下数据文件会随工程走）
2、打开控制面板——管理工具——数据源（ODBC）
选择系统DSN

点击添加，选择Drive To Microsoft Excel 如图

选择工作簿，找到建立excel表格的路径，点击确定，给数据源命名
点击选项，将只读选项去掉，然后确定
三、配置Hmibuider数据
建立站、点，建立数据组，数据组选择保存到ODBC数据库
三、            设置ODBC数据源
在菜单——设置ODBC数据源
在配置中选择机器数据源中已经配置好的那个，创建数据表。
四、制作组态界面
将数据表格拖到工作区域，选择ODBC数据库，选择数据源和表名，选中代码，如图所示，然后运行工程。
ACCESS（手动）
一、            新建工程——学生成绩录入系统，在D:\HMITECH\HMIBuilder2.1\学生成绩录入系统\Dbfile\ODBC下新建ACCESS，命名为student。路径同样非必要。
二、            打开ACCESS建表
点设计，添加信息如下图，点在数据类型处会出现下拉框，可以根据需要选择适当的数据类型，如年龄为数字，可以修改文本长度，如姓名修改为16

点击保存，命名为student
确定，下一步选择NO

这样数据表就已经手动建好，我们可以看到表里面已经有student

三、            配置数据源
控制面板——管理工具——数据源（ODBC）——系统DSN——添加，选择Access Driver(*mdb),
点选择，找到student路径
确定，给数据源命名
确定,在系统DSN下可以看到student就可以添加成功

四、            HMIBuilder和数据库连接
在数据表格中选择ODBC数据库，数据源、数据表选择student，加载数据表字段
运行情况
