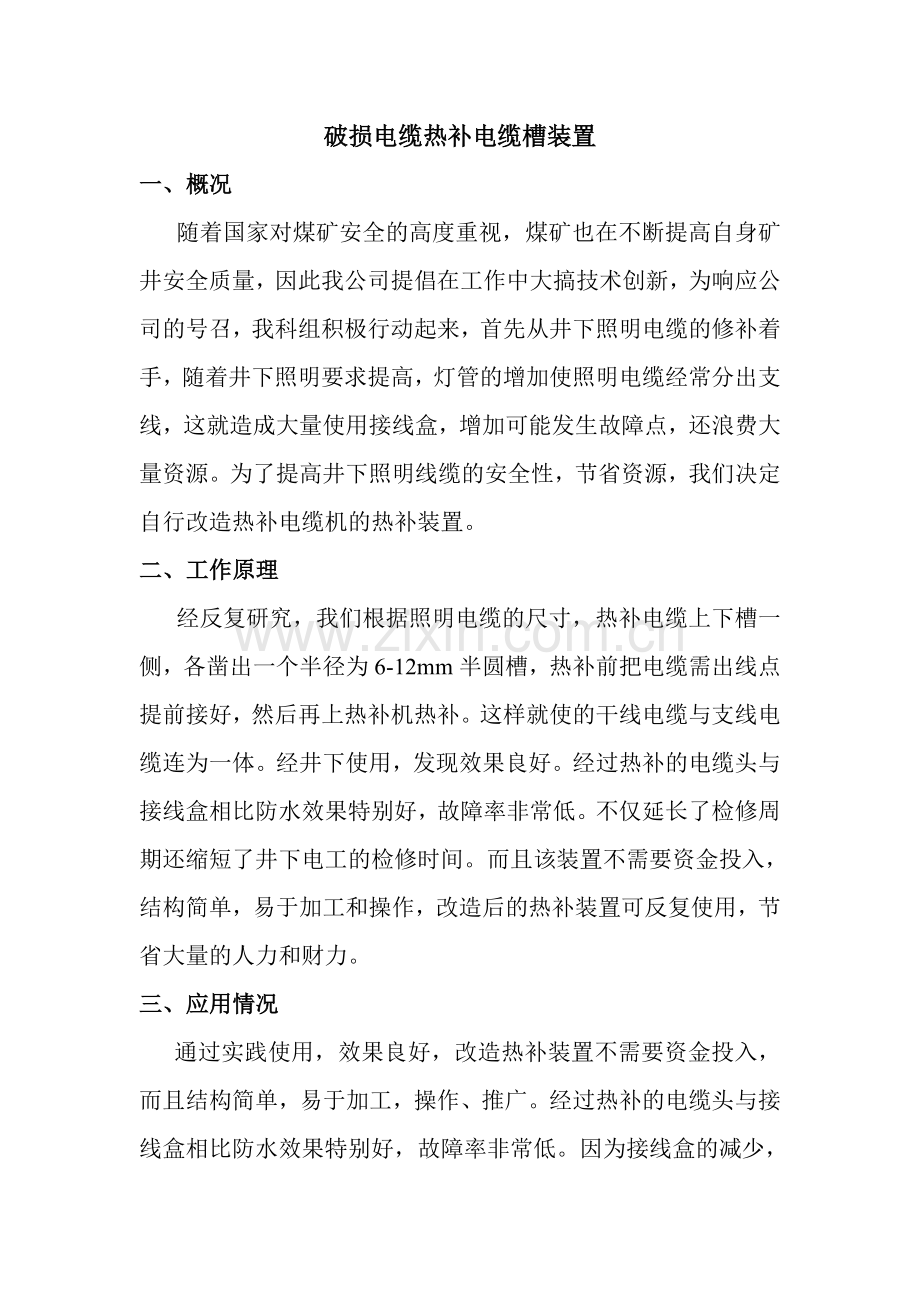

破损电缆热补电缆槽装置
一、概况
随着国家对煤矿安全的高度重视，煤矿也在不断提高自身矿井安全质量，因此我公司提倡在工作中大搞技术创新，为响应公司的号召，我科组积极行动起来，首先从井下照明电缆的修补着手，随着井下照明要求提高，灯管的增加使照明电缆经常分出支线，这就造成大量使用接线盒，增加可能发生故障点，还浪费大量资源。为了提高井下照明线缆的安全性，节省资源，我们决定自行改造热补电缆机的热补装置。
二、工作原理
经反复研究，我们根据照明电缆的尺寸，热补电缆上下槽一侧，各凿出一个半径为6-12mm半圆槽，热补前把电缆需出线点提前接好，然后再上热补机热补。这样就使的干线电缆与支线电缆连为一体。经井下使用，发现效果良好。经过热补的电缆头与接线盒相比防水效果特别好，故障率非常低。不仅延长了检修周期还缩短了井下电工的检修时间。而且该装置不需要资金投入，结构简单，易于加工和操作，改造后的热补装置可反复使用，节省大量的人力和财力。
三、应用情况
通过实践使用，效果良好，改造热补装置不需要资金投入，而且结构简单，易于加工，操作、推广。经过热补的电缆头与接线盒相比防水效果特别好，故障率非常低。因为接线盒的减少，不仅延长了检修周期还缩短了井下电工的检修时间。在使巷道照明电缆的敷设更加美观的同时，还为矿上节约了不必要的接线盒。
四、图示说明

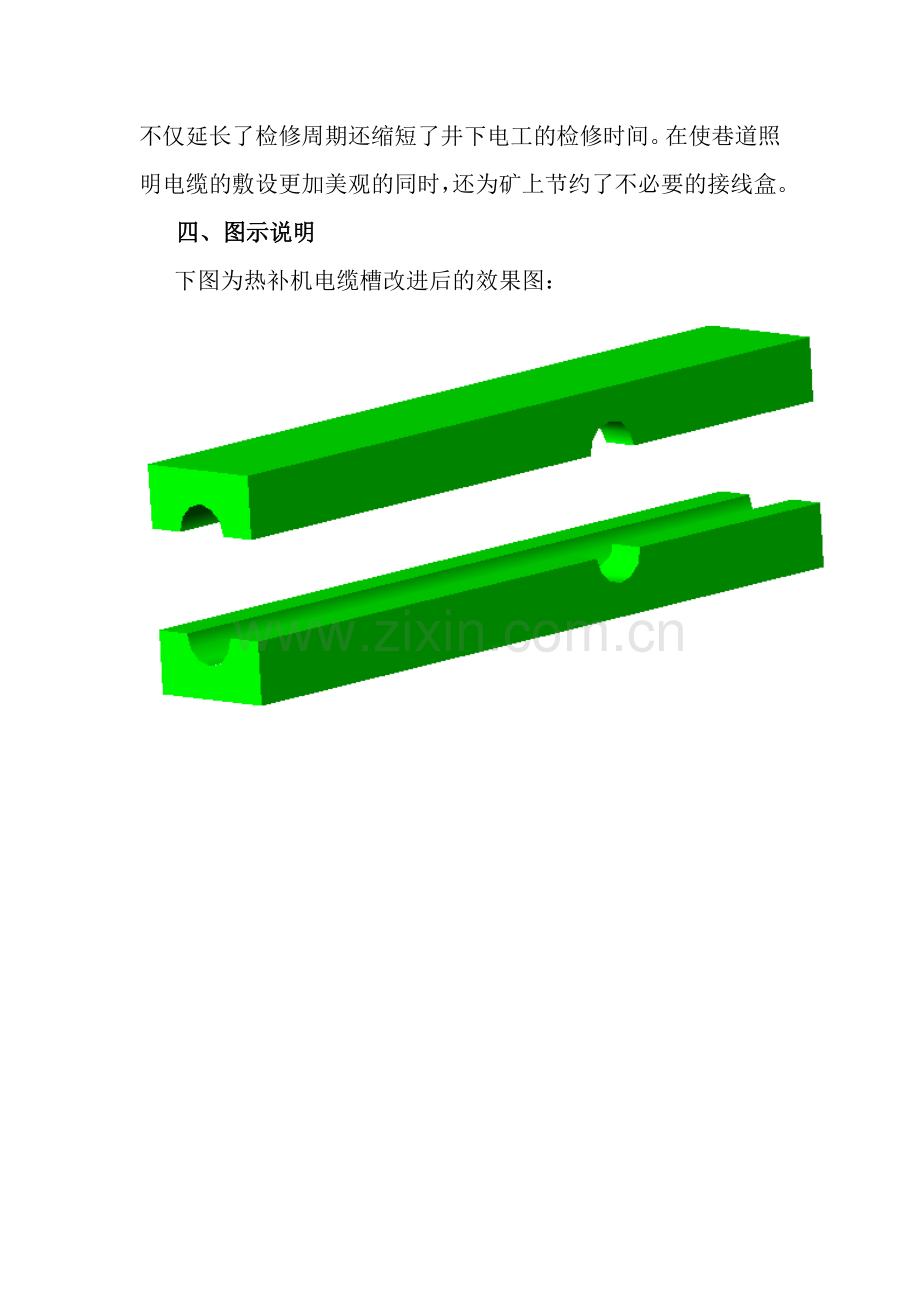

下图为热补机电缆槽改进后的效果图：
