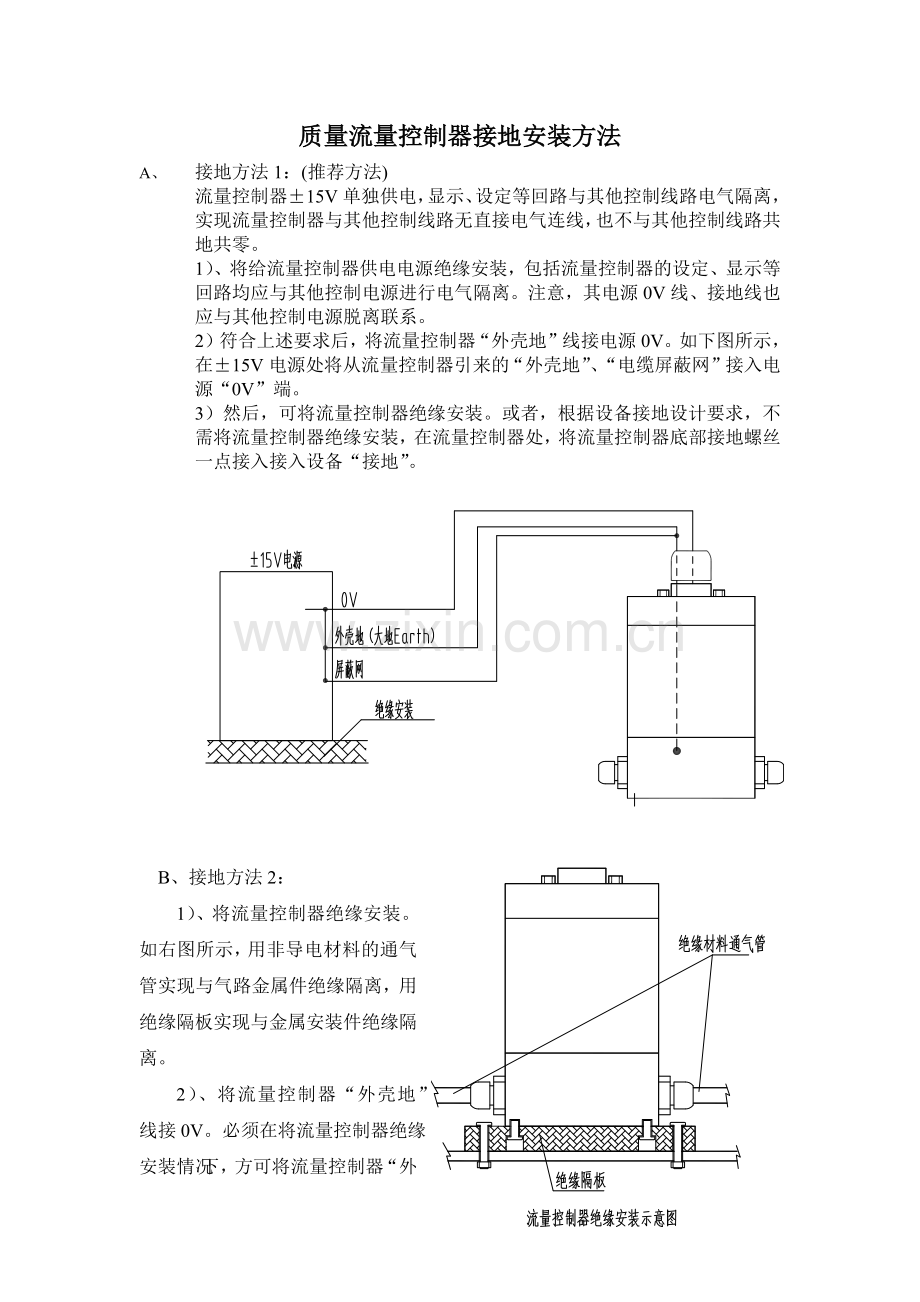

质量流量控制器接地安装方法
A、 接地方法1：(推荐方法)
流量控制器±15V单独供电，显示、设定等回路与其他控制线路电气隔离，实现流量控制器与其他控制线路无直接电气连线，也不与其他控制线路共地共零。
1）、将给流量控制器供电电源绝缘安装，包括流量控制器的设定、显示等回路均应与其他控制电源进行电气隔离。注意，其电源0V线、接地线也应与其他控制电源脱离联系。
2）符合上述要求后，将流量控制器“外壳地”线接电源0V。如下图所示，在±15V电源处将从流量控制器引来的“外壳地”、“电缆屏蔽网”接入电源“0V”端。
3）然后，可将流量控制器绝缘安装。或者，根据设备接地设计要求，不需将流量控制器绝缘安装，在流量控制器处，将流量控制器底部接地螺丝一点接入接入设备“接地”。

B、接地方法2：
1）、将流量控制器绝缘安装。如右图所示，用非导电材料的通气管实现与气路金属件绝缘隔离，用绝缘隔板实现与金属安装件绝缘隔离。
2）、将流量控制器“外壳地”线接0V。必须在将流量控制器绝缘安装情况下，方可将流量控制器“外壳地（大地）”线接0V。
如下图所示，在±15V电源处将从流量控制器引来的“外壳地”、“电缆屏蔽网”接入电源“0V”端。然后，根据设备接地设计要求，一点接入或不接入设备“接地”。

C、接地方法3：
如难以实现用非导电材料的通气管与气路金属件绝缘隔离，可采用如下方法：
1）、在流量控制器端，打开电缆插头，断开“外壳地”针上所连的线及屏蔽网，使其为空脚，然后将电缆屏蔽网用不少于6平方毫米的接地辫良好连接到流量控制器金属底座。在采取上述方法后，应尽可能采取绝缘措施隔离存在干扰电压、电流的金属安装体及避开干扰源。
2）、在±15V供电电源端，将从流量控制器引来的“外壳地”、“电缆屏蔽网”串接入0V端；然后，根据一点接地、就近接地原则，按照设备接地总体设计要求，在流量控制器安装端（考虑到非绝缘材料通气管已事实上将流量控制器接地）或供电电源端，接入或不接入（所有控制线路绝缘隔离安装的情况）设备“接地”，应注意接地线有足够的导电截面。

北京汇博隆仪器有限公司
