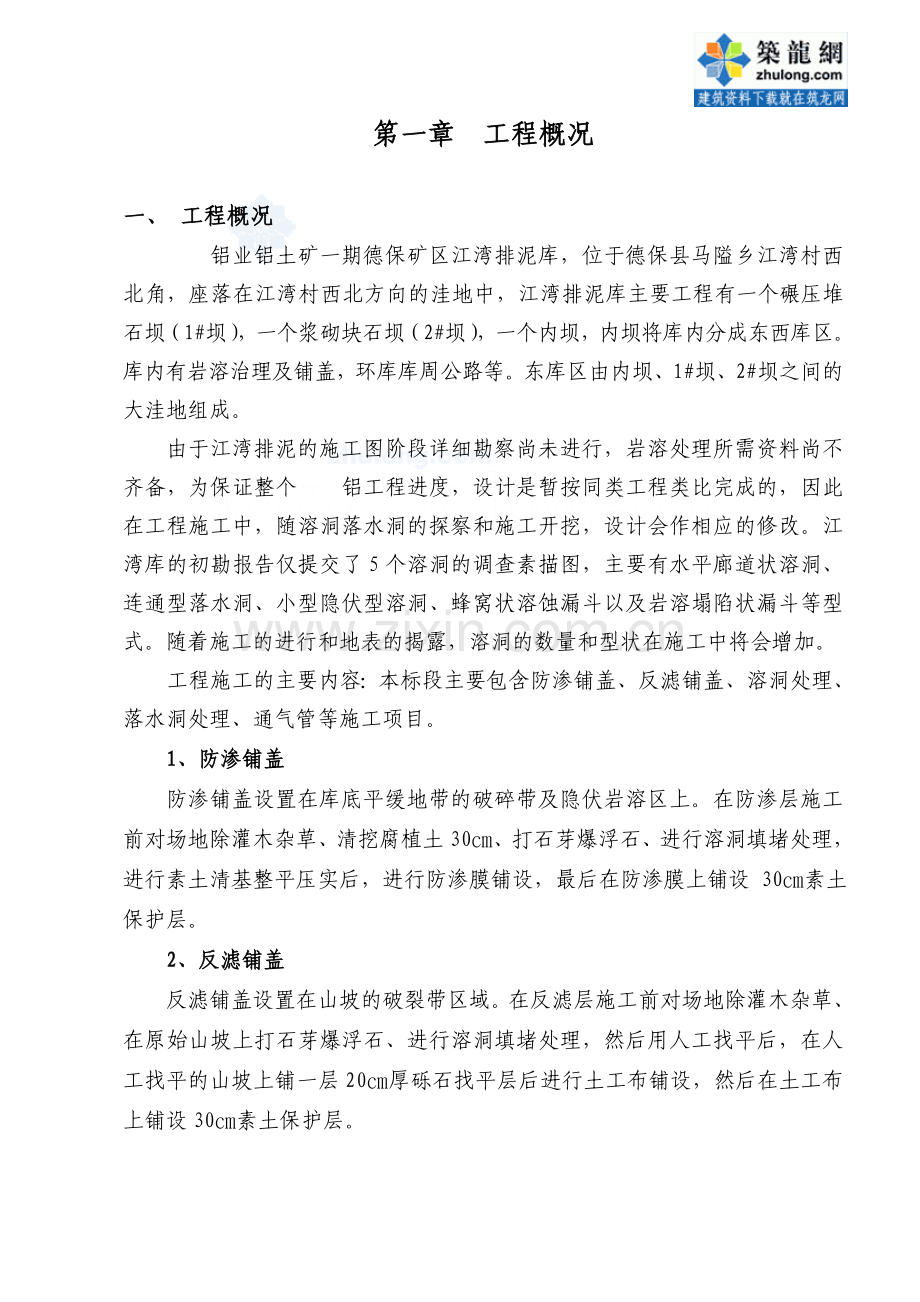

第一章　工程概况

一、 工程概况
铝业铝土矿一期德保矿区江湾排泥库，位于德保县马隘乡江湾村西北角，座落在江湾村西北方向的洼地中，江湾排泥库主要工程有一个碾压堆石坝（1#坝），一个浆砌块石坝（2#坝），一个内坝，内坝将库内分成东西库区。库内有岩溶治理及铺盖，环库库周公路等。东库区由内坝、1#坝、2#坝之间的大洼地组成。
由于江湾排泥的施工图阶段详细勘察尚未进行，岩溶处理所需资料尚不齐备，为保证整个 铝工程进度，设计是暂按同类工程类比完成的，因此在工程施工中，随溶洞落水洞的探察和施工开挖，设计会作相应的修改。江湾库的初勘报告仅提交了5个溶洞的调查素描图，主要有水平廊道状溶洞、连通型落水洞、小型隐伏型溶洞、蜂窝状溶蚀漏斗以及岩溶塌陷状漏斗等型式。随着施工的进行和地表的揭露，溶洞的数量和型状在施工中将会增加。
工程施工的主要内容：本标段主要包含防渗铺盖、反滤铺盖、溶洞处理、落水洞处理、通气管等施工项目。
1、防渗铺盖
防渗铺盖设置在库底平缓地带的破碎带及隐伏岩溶区上。在防渗层施工前对场地除灌木杂草、清挖腐植土30㎝、打石芽爆浮石、进行溶洞填堵处理，进行素土清基整平压实后，进行防渗膜铺设，最后在防渗膜上铺设 30㎝素土保护层。
2、反滤铺盖
反滤铺盖设置在山坡的破裂带区域。在反滤层施工前对场地除灌木杂草、在原始山坡上打石芽爆浮石、进行溶洞填堵处理，然后用人工找平后，在人工找平的山坡上铺一层20㎝厚砾石找平层后进行土工布铺设，然后在土工布上铺设30㎝素土保护层。

3、溶洞处理、落水洞处理
一般在溶洞、落水洞深入内部在垂直通道下部明显缩小处或分成多处支洞的叉口处用块石堵塞，根据情况作封闭式或反滤式封堵，洞内充填块石、碎石，洞口再作第二道处理。为防止气爆，除少数连通不好的小洞外，库内大中型溶洞、落水洞均设置通气管直通终期库面上。

二、工程自然条件
1、自然概况
江湾排泥库位于广西德保县马隘乡江湾村，是 氧化铝铝土矿一期德保矿区的排泥库。属亚热带气候，夏季炎热，雨量充足，年平均气温20度；年平均降雨量1614毫米；5～8月（雨季）月平均降雨量300毫米；地震烈度七度。
全库地貌形态为中、低峰林洼地，岩峰多悬崖陡壁，坡地多岩石裸露、断层、裂隙、溶沟、溶槽纵横交错，溶洞落水洞星罗棋布，洼地底部为第四纪覆盖层，洼地无地表水系。
2、地质情况
根据长沙有色勘察院2004年10月提供的《江湾排泥库岩土土工程初步勘察报告》中对江湾排泥库区地质情况的论述为：
1、库区地质构造纵横交错，由褶皱和断层将库区纵横切割成棋盘式的构造格局，节理裂隙极为发育，形成网状节理裂隙系统。
2、由于库内棋盘式的构造以及易溶碳酸盐岩的存在为岩溶发育提供充分的条件，致使地表、地下各种岩溶状态较为齐全，形成岩溶十分发育的特点，初勘已发现溶洞落水洞数百个,但无详细的平剖面图。
3、库区位于区域地下水的补给与径流区，地下水主要为构造裂隙水和岩溶裂隙水，大气降雨通过落水洞，溶洞、溶蚀裂隙等直接迅速流入地下消失，实验结果，库内地下水以不同流速，向库区四周渗流，水力联系十分通畅复杂，不论是库底还是库岸岩层的透水性极不均匀。
4、库内存在塌陷漏斗和隐伏岩溶，连库后可能产生塌陷或陷落，构成大
的渗漏通道，而导致泥浆的大量漏失，将直接或间接地影响到当地居民的生活用水的水质，也将对周围农田造成污染。
5、库区内岩溶发育复杂，即使对地表岩溶采取一定的防渗处理措施，由于库内隐伏岩溶可能产生的榻陷和陷落，限于目前勘察手段难以查清和预测，必须加强在施工过程中以及在生产使用过程中，库内渗漏异常情况的观测与警报，并及时采取相应的处理措施。
3、环境保护
该工程的环境保护问题，主要是排泥库泄漏对环境的影响。分析泥浆泄漏的原因有：1、陷伏岩溶的塌漏；2、遗漏处理岩溶的泄漏，包括遗漏处理的洞子和处理不到的零星裂隙；3、处理不当或因处理质量问题而泄漏。对第一种情况通过施工中可以做到尽可能地少一些，第二种情况通过努力可以做到不遗漏洞子，零星裂隙不可避免但可以及时处理。第三种情况，在勘察、总包单位、监理、施工几方面相互密切配合，认真细致、精心施工，是完全可以避免的。
4、水土保持
排泥库地处岩溶发育地区。排泥库即利用了两个大型岩溶洼地，洼地周边为石灰岩山头，山体本身是稳定的，由于岩溶发育，大部山岩裸露，峰壑峥嵘、溶沟、溶槽、溶蚀裂隙中残留腐植土，洼地里无地表水系，长年缺水。
在洼地建库：1、将矿泥储存起来不让流失，本身是一项水土保持工程；2、在建库过程中筑坝不用土料，库内岩溶处理设防渗铺盖需用部分土料，也是取自库内，用在库内，不取库外的土。清基土全部用在库内作为两类铺盖的保护层，也不向库外堆放，不影响周边环境；3、筑坝所用石材选自库区附近，材质好，相对集中的石灰岩山头，而不采植被较好的缓坡山地，这样剥离土少，材质好，也便于采石和运输，比较集中采场面积小，同时注意采石边坡坡度适宜，自然稳定，采石将剥离土运回覆盖坡面。

第二章 施工组织与部署

一、施工组织机构
1、为加强我公司对江湾排泥库东库段工程的统一组织与领导，我们将成立“十一冶江湾排泥库东库段岩溶处理工程项目部”，全权代表我公司履行施工合同和组织协调工作，项目经理部设项目经理一名，项目副经理二名，项目技术负责人一名，选派有丰富施工及管理的经验担任。项目经理部设工程技术科、质检科、设备材料科、试验室、安全科、财务劳资科及合同统计科等职能科室，项目经理部下设各专业施工队。其结构详见如下 “施工组织机构框图”。
公司指挥部

项目经理

技术负责人
项目副经理

合同统计科
财务劳资科
材料设备组
安全科
试验室
质检科
工程技术科

溶洞处理施工队
设备维护队
土方施工队
防渗施工队

2、主要管理人员

序号
姓名
年龄
文化程度
技术职称
担任职务
一、 十一冶指挥部
公司指挥若定
1
姚源浩
46
本科
高级工程师
项目经理
2
徐顺东
52
本科
工程师
经理助理
3
覃 雄
43
本科
工程师
副经理兼总工
4
林荣忠
40
本科
工程师
质量安全负责人
二、现场项目部
1
姚 挺
38
中专
工程师
项目经理
2
黄敬德
50
大专
技师
项目副经理(生产)
3
梁华智
36
中专
工程师
项目副经理(材料)
4
骆壮京
29
大专
工程师
技术负责人
5
韦崇坡
28
中专
助理工程师
施工员
6
骆海浪
30
大专
助理工程师
施工员
7
梁 泉
31
中专
助理工程师
施工员
8
潘癸鹏
31
大专
工程师
质检员
9
张正强
40
高中
技 师
安全员
10
陈玉娥

39
大专
工程师
统计员
11
彭惠群
43
大专
工程师
材料员
12
梁洪君
45
中专
助理工程师
预算员
13
陶义美
35
大专
会计师
财务员

3、项目经理部各职能部门的岗位职责
项目经理，对工程全面负责，要保证施工项目按照与总包单位签订合同时规定的目标高速优质低耗地完成。在整个子项工程有用人决策权、财务决策权、进度计划控制权、技术质量决策权、设备和物资采购决策权。
技术负责人，主管工程技术，参加设计及技术交底会议，安排技术人员进行图纸会审。组织解决施工过程中的重大技术问题及业务管理问题，配合项目经理积极推广应用新技术、新工艺、新方法，努力提高经济效益。
施工技术科，在技术负责人的领导下主管工程技术，负责现场施工测量以及试验工作，整理各项技术资料、计划及统计资料、提供工程进度计量支付资料，做好工程项目施工过程控制的各项工作。
安全质量科，在项目经理的领导下主管工程质量及安全工作，做好质量信息管理工作，负责质量信息的收集、传递、反馈的管理和实施；严格按公司对质量事故的管理办法，负责纠正和预防措施实施的监督和验证。
设备材料科，在项目经理的领导下，负责设备的维修和保养工作，材料的采购和发放工作，编制材料需用计划、供应计划和采购计划。
财务劳资科，在项目经理的领导下进行财务及劳动工资的管理，编制工程月、季度用款计划，负责工程成本的核算管理工作。
合同统计科，在项目经理的领导下对工程进度的管理，编制工程本月工程进度统计报表及下月施工进度计划，编制劳动力用工、机具使用计划，负责工程合同实施、控制管理工作。
施工作业队，是根据本工程项目的特点而划分，具体分工如下：土方施工队负责土石方挖运及回填；平整压实工作；设备维修组负责工程机械的维修及保养工作；溶洞施工队负责整个工程项目的各种类型溶洞、落水洞的施工；防渗、反滤铺盖施工队负责整个工程项目的防渗、反滤铺盖的施工。

二、施工部署
1、部署原则
1）总则：“四全三优先”全公司参加、全力以赴、全面保证，确保江湾排泥库东库段工程施工优良；人力、财力、物力优先。
2）施工机具、设备、周转材料劳动力大投入，集中力量打歼灭战。
3）项目法施工管理，项目经理是施工中第一责任人，由项目部解决施工中的重大问题。
2、施工目标
强化全员质量、安全、文明意识，确保质量优良，各道工序严格按工程标准施工，精心组织，精心管理，确保工程形象进度，实现江湾排泥库东库段工程按合同工期交工，杜绝一切大小安全事故，推行标准化管理，搞好现场文明施工，积极采用新技术，新工艺、争时间，保进度。
1）质量目标：保证工程质量合格率100％，工程优良率80％以上。
2）工期目标：精心组织、精心施工、确保江湾排泥库东库段工程按合同工期480天完工。
3）安全目标：杜绝重大安全事故，把各种安全隐患消灭在萌芽状态。
4）进一步健全质量安全保证体系，提高综合经济效益，保证施工安全和现场文明。
5）协作配合，施工中密切注意和总包单位、监理单位建立良好协作关系
6）文明施工：以创建文明施工工地为目标，在醒目的位置布置好五牌一图、各种安全警示牌；临时设施，机械设备和材料堆放整齐规范，在施工过程中，尽量不损坏库周农作物及村民利益。
7）服务目标：以使业主满意为目标，积极认真作好竣工验收后的回访工作。

3、施工组织安排：
本标段工程包含防渗铺盖、反滤铺盖、溶洞处理、落水洞处理、通气管等施工内容。工程量比较大，施工项目也较多，为了在规定的工期中完成上述工作，单位领导高度重视，加强劳动力组织，配足施工用机械，落实物资供应，严格施工工序质量，周密组织施工，保证施工连续和紧凑，确保总工期在480天内完成。工程拟采用平行流水作业组织施工。
1）施工原则
本工程原则按“先地下、后地上，先反滤、后防渗，先上游，后下游”的原则精心组织施工。施工中要做好项目的穿插配合，充分利用平面空间和时间组织流水施工。
2）施工段的划分
施工段的划分要便于开展施工、便于管理，又要便于施工用材料运到位，各个施工区之间易于联系。根据现场特点，拟以库区上下游中线为界，北侧分为A施工区和C施工区，南侧分为B施工区和D施工区共四个区，采用平行流水法施工。为了保证施工车辆畅通，库区施工采取从最里端向外出口端倒退施工，里端已施工完土工合成材料并铺上保护层的库区施工车辆不得再通行。施工期间要加强管理，保证每个施工段均能按期完成施工任务。各施工段的划分详见“施工平面布置图”。
4、投入主要机械设备（下表）

序号
名称
规格、型号
单位
数量
用 途
1
砼搅拌机
J1－100
台
3

2
砂石配料机
HP1200
套
1

3
砂浆搅拌机
250L
台
6

4
挖掘机
W1－100
台
2

5
挖掘机
W2－100
台
2

6
自御汽车
4.5T
台
6

7
推土机
T2－120
台
1

8
推土机
T300
台
1

9
装载机
ZY50
台
1

10
压路机
25T
台
2

11
柴油发电机
FJT－60－10
台
2

12
交流电焊机
BX3－300
台
2

13
插入式振动器
HZ6X－50
台
4

14
平板式振动器
PZ－50
台
4

15
汽油钻机
手持式
台
5

16
柴油空压机
3m3/min
台
15

17
电动空压机
6m3/min
台
5

18
潜水泵

台
6

19
抽水泵
扬程70m
台
2

20
打夯机

台
5

21
手电钻

个
2

22
圆锯机
MT104
台
2

23
平刨机
MB106
台
2

24
全站仪
DMC-352C
台
1

25
水准仪
AL8-32
台
2

26
钢模

m2
50

27
木模

m2
30

28
钢管

t
80

29
防毒面具

套
5

30
鼓风机

套
5

5、劳动力投入（下表）　

序号
工 种
人 数
备 注
1
项目经理
1

2
项目副经理
2

3
技术负责人
1

4
技术员
6

5
质安员
2

6
凿岩工
30

7
爆破工
6

8
汽车司机
15

9
修理工
8

10
炸药保管运输
4

11
材料员
3

12
测量工
4

13
普 工
350

14
木 工
15

15
泥 工　
50

16
砼 工
70

17
维修电工
2

18
机械操作工
15

19
电 焊 工
2

20

6、施工进度计划
2005年8月1日至2006年9月30日完成库区溶洞处理及反滤铺盖，2006年10月1日至2006年11月30日完成库区防渗铺盖。整个库区详细的施工进度计划见“施工进度计划网络图”（附图）

第三章 施工准备

江湾排泥库东库段土石方工程量大、溶岩治理复杂，要确保工程如期完成，做好前期施工准备工作至关重要。
1、技术准备
1）组织现场技术人员和业务骨干认真学习图纸和技术资料，熟悉和掌握技术标准和技术规范及操作规程，使其对本工程的质量和工期要求有高度的重视。
2）参加设计交底和图纸会审，并着重解决以下几个问题：设计依据与施工现场的实际情况是否一致；施工图纸相互之间有无矛盾，图纸说明是否齐全；图纸上的尺寸、高程、轴线、工程量的计算有无差错、遗漏和矛盾。
3）编制各类溶洞及各型铺盖分项工程的施工方案，并层层落实做好施工技术交底和安全技术交底
4）对复杂部位和关键工序，制定详细、严密的施工技术方案用以指导施工，并报总包单位和监理工程师审批。
5）编制施工预算。
2、作业人员教育
进行施工和验收标准及规范的教育，树立创建优质工程的思想，并以此严格要求自已，约束自已的行为，做好每一项工作，把好质量关。
进行安全操作规程教育，注意施工安全，特别是交叉施工现场要有醒目安全标志。

进行文明施工教育，防止施工给当地造成污染。
为保证质量和安全生产必须要求执证上岗。
3、做好施工测量控制坐标桩的交接工作
进行控制点坐标的交桩和护桩，与总包单位联系水准点的位置和高程，设置工地永久性经纬坐标、水准坐标和建立工地测量控制网。测量过程中发现有与实地不符的，应详细做好测量资料，上报总包单位和监理工程师审核、批复。
4、施工试验准备
1）施工砼、砂浆配合比试配
根据本工程的特点，确定各种原材料场后，由具有丰富施工经验的试验工程师主管，配备二名试验工配合在监理工程师见证下取样送到有资质的试验室进行各种砼、砂浆配合比的试验。
2）原材料的试验
开工前先对填筑材料进行试验，并对砂、石、水泥、钢筋等原材料按施工规范的要求进行检验，为施工提供合格材料依据。对甲供材料要配合总包单位作好检查和接收工作，保证本工程用的材料都是合格产品。
5、施工物资准备
1）施工用材料准备
根据施工预算的工料分析，按照施工进度计划的使用要求，及时做好各施工阶段材料的需用计划和采购计划，随时注意市场行情，及时组织货源，签订签订供货合同。对于要从外地采购的材料及需预制加工的材料更要及早提出计划，保证按时供应。对甲供材料要按月或旬向总包单位提供各施工阶段材料的需用计划。
2）施工机具准备
根据本合同段的特点，不需用大量的机械设备和运输车辆。根据施工进度情况，制定周密的计划，分期分批地组织进场。

6、施工现场准备
1）施工现场勘察：主要了解施工现场的地形地貌、地质、水源、电源、交通、附近的施工用料源等情况。
2）组织人员，联系并平整搅拌场、堆料场，安装好施工设备，接好现场临时用水、用电线路。
3）修好现场的施工便道，保证物资能顺利进出场地，施工便道以尽可能利用已有道路为原则。
4）根据施工图纸和征地红线范围，与有关人员到施工现场一一核实，并绘出地界和设立标志桩。
5）对施工现场内的各种障碍如坟墓、果苗、树木、各类农作物等进行调查，报总包单位及监理工程师进行核实，并积极配合总包单位对上述障碍物的清除工作。
7、三通一平
1）生产生活设施及施工便道
江湾排泥库，地处山地，目前尚无生产生活大临所需的坪地，只有一条从多雅村到库区的机耕路（宽约3m），在施工前必须先修整该条机耕路，作为材料、施工设备进入现场的通道。机耕路从多雅村口到1＃坝体长约1km，修整时路基加宽到4.5m，路面铺设碎石20cm。同时在库周公路值班室附近修筑施工所需工棚。为以后的建安工程创造好的施工条件，确保工程顺利进行。
2）、施工及生活用水
江湾排泥库的高位水池正在修建，水池完工后直接从接入点接入，能保征施工及生活用水的正常供用。
3）、施工及生活用电
目前在库周公路值班室附近有一台10KVA变压器，施工时再结合现场的实际情况，增设各临时用电接入点作为施工与生活用电。

4）通讯
江湾排泥库区已覆盖手机信号，通讯方便。

第四章 施工方案和主要施工方法

一、 库内岩溶治理
这是一项看不到工程量，做起来必须投入大量人力，但又不能搞大军团作战，施工要求认真细致，责任心强的工程，因为它是关系到该排泥库设计和施工成败的关键性工程，工程地质复杂，工程分布面广、量大，是该项工程的特点，有部分地区岩溶情况还待边施工，边探明，边处理，所以施工时需要专门派一名地质技术人员负责及时向总包单位和监理工程更是师反馈情况或提供地质素描资料，严格按现场提供的设计图施工。在所有溶洞，落水洞洞口处均须架设施工操作平台，洞内根据各类特征，依照各段层施工顺序，从上至下依次做好洞口上空运输跳板的搭设。
一）、溶洞塌陷的处理措施
1、该型状溶洞特点：从外型看象一个长方形漏斗，长宽约为58.5m×24.5m，溶洞洞口被表土覆盖或已露出部分基岩。施工时清除塌陷范围内的粘土、浮石和节理裂隙发育的岩石至基岩。落水洞清除至洞内地下水出露，经清基至地下水标高时，洞底仍被泥土充填，层厚不详。距地下水5m左右洞周三面围岩较完整，另一面出露部分孤石，石缝间被泥土充填，厚度不详。如继续向下清除所充填的泥土，遇地下水难度较大，而被泥土充填的一面洞壁上覆土层厚达30m，如果清除则难度更大，工程量大。
2、处理时采用在距地下水标高约5m高处设“L”钢筋混凝土挡板，挡板嵌入洞壁基岩0.7m。水平板上设渗水孔和预埋通气管。在垂直挡板后的打入Φ50PVC集水管，水平向间距0.5m，垂直向间距1.0m，梅花型布置。集水管
通长开孔，每周不少于4个，梅花型布置，间距5cm，管外及管口包两层400g/m2土工布，用细尼龙绳扎紧。集水管伸到“L”型挡板外边缘。
3、由于该洞口的大块岩石为浮石且较大，而且上覆盖层较厚，为安全起见，嵌入洞壁基岩0.7m水平向挡板支座采用人工凿毛，严禁放炮。
4、埋设通气管时,用管箍固定于洞壁,下端与砼挡板中预埋通气管焊接,上端伸出地表与上引通气管相接。施工时通气管应加强保护，严防堵塞各破坏。
5、洞内以块石充填密实至标高，顶设地表反滤层，块石充填以上至地面部分，在四周坑壁设排渗管网。排渗管网采用Φ50软式透水管，水平向各垂直向间距均为2.0m，软管下端至土、石分界处后伸入所回填块石内2.0m。
6、洞内反滤层结构层（自上而下）：块石分层填筑密实
碎石δ=300，d=20～100
砾石δ=300，d=5～10
土工布（400g/m2）
砾石δ=300，d=5～10
碎石δ=300，d=20～100

二）、水平廊道状溶洞的处理措施
1、用人工将溶洞内松散的土石挖除干净。
2、在洞底溶蚀裂隙处采用混凝土塞堵塞，混凝土塞内侧用M5砂浆砌块石挡墙代替模板，外侧端立模中间浇C15砼，砼塞内埋设D25×5进出水管，管两端用土工布包裹，粗尼龙线扎紧。
3、埋设通气管：通气管用D108×5钢管制作，安装时用管箍将管固定在洞壁上，并将管伸出地表，与上引通气管相接，施工过程中要随时保护好通气管，防止通气管遭损坏或堵塞。另外通气管应与底部的砼塞预埋钢管焊接。
4、洞底部细小通道用大块石卡堵后设置碎石，砾石土工布反滤层。土工布与通气管和洞壁相接处要搭接30cm，以防渗漏。洞底反滤层施工完后，用
块石分层将溶洞填充密实并填至洞口，洞口以上设地表反滤型铺盖。
5、施工时，应严格按施工规范和设计图纸施工。
6、洞内反滤层结构同“一）” 第6点。
三）、连通型落水洞的处理措施
1、由于连通型落水尚未理分布较复杂，须仔细勘察后定出溶洞处理开挖范围，清除洞口及洞内松动、倒挂及尖突岩石，清除洞内积土、浮石等杂物。为便于施工，对洞中较窄部位的洞道可适当开挖扩大至1m×1m。为降低施工难度、降低成本，开挖出的石方可就地堆放，用于溶洞回填处理。
2、埋设通气管：用管箍将通气管固定在连通洞中最深的洞壁上，伸出地表与上通气管相接。通气管应埋入底部反滤层以下。溶洞填埋时要注意保护通气管，严防堵塞。
3、在洞底部较细的小洞道处，设置砼塞，中间设D25管通气。
4、溶洞填埋时，洞底部细小通道用大块石卡堵后，用碎石、砾石、土工布等设反滤层。注意土工布应与通气管和洞壁相接处搭接30cm，防止渗漏。洞底反滤层作完后，洞内用块石分层密实充填至洞口后，洞口上设置地表反滤型铺盖。
5、溶洞处理要严格按设计要求和规范要求进行施工。
6、洞内反滤层结构同“一）” 第6点。
四）、小型隐伏岩溶处理措施
1、将隐伏的岩溶位置定出后，清除洞口及洞内松动、倒挂及尖突岩石，清除洞内积土、浮石等杂物。并顺岩溶通道追踪开挖石方，一直挖至通道明显缩小处为止。挖出的石方就近堆放，用于溶洞回填处理。
2、埋设通气管：用管箍将通气管固定在连通洞中最深的洞壁上，伸出地表与上通气管相接。通气管应埋入底部反滤层以下。溶洞填埋时要注意保护通气管，严防堵塞。
3、洞内通道明显缩小处用块石卡堵后，在块石卡堵层上用碎石、砾石、
土工布设反滤层，然后用块石分层密实充填溶洞至洞口，洞口上设地表反滤型铺盖。土工布与通气管和洞壁相接处应注意搭接30cm，严防渗漏。
4、严格按设计图纸施工。
5、洞内反滤层结构同“一）” 第6点。
五）、隐伏溶洞处理措施（采用做排水井措施）
1、该溶洞一般由主要漏水洞和裂隙漏水洞组成。
2、施工时将洞口淤积的土石清除后，顺着岩溶通道、裂隙方向及水流方向追踪揭露开挖石方，主要漏水洞及裂隙漏水洞开挖至集中漏水洞，施工中洞四周松动的岩石、突出的岩石要挖除。
3、在裂隙漏水洞的洞底蚀裂隙处采用混凝土塞堵塞，混凝土塞内侧以M5砂浆砌片石挡墙代模板，外侧端立模中间浇筑C15混凝土，中间埋设D25×5进出水管，两端用土工布包裹。混凝土塞上设反滤层，反滤层上用块石回填密实，在原地面洞口设地表反滤层。
4、在主要落水洞口短边处现浇C20钢筋混凝土挡板；长边处在洞内在明显低畦的部位用块石填平且上面用C10砼找平后，在洞内现浇钢筋混凝土排水井，排水井井座底部预埋排水管。通气管埋设在排水井外壁，用管箍固定于井壁上，伸出地表与上引通气管相接。通气管应加强保护，严防堵塞和破坏。
5、洞底部细小通道用块石卡堵后用碎石、砾石、土工布作底部反滤层。土工布与通气管和洞壁相接处要搭接30cm，防止渗漏。然后，洞内用块石充填密实至洞上，上设地表型反滤铺盖。
6、洞内处理完成后，在洞口处按设计图纸要求作现浇钢筋混凝土排水井，排水井施工要严格按设计图纸和施工规范执行。
7、洞内反滤层结构同“一）” 第6点。
六）、蜂窝状溶蚀漏斗处理措施
1、将蜂窝漏斗的岩溶位置定出后，并顺岩溶通道追踪开挖石方，一直挖至通道明显缩小处为止。挖出的石方就近堆放，用于溶洞回填处理。清除洞口及洞内积土、浮石等杂物。
2、埋设通气管：用管箍将通气管固定在洞壁上，伸出地表与上引通气管
相接。通气管应埋入底部反滤层以下。溶洞填埋时要注意保护通气管，严防堵塞。
3、洞内通道明显缩小处用块石卡堵后，在块石卡堵层上用碎石、砾石、土工布设反滤层，然后用块石分层密实充填溶洞至洞口，洞口上设地表反滤型铺盖。土工布与通气管和洞壁相接处应注意搭接30cm，严防渗漏。
4、严格按设计图纸施工。
5、洞内反滤层结构同“一）” 第6点。

二、 库区铺盖的施工方法
库区铺盖有二种铺盖形式：防渗型铺盖，反滤型铺盖。在库区边坡设反滤型铺盖，在库底设防渗型铺盖，铺盖施工前认真细致地处理好溶洞、落水洞，方可进行铺盖施工，以确保工程安全。同时要做好两种铺盖结口处的施工。
一）、防渗型铺盖施工
1、防渗型铺盖施工适用于库底周边老土厚度在0.3m以上的区域，根据防渗铺盖范围平面图，采用探槽或挖井的方式落实下伏土层的厚度，其厚度必须满足采用防渗型铺盖下伏土层的厚度，方可采用此类型式铺盖。
2、防渗型铺盖的施工顺序
落水洞、溶洞、塌陷处理→清除表面灌木杂草→采用人工清理腐植土，深度0.3m→打石芽、爆浮石→素土找平，采用70t振动压路机碾压密实，密实度要求达到95％（30cm以内）→铺设防渗土工膜，膜焊接，布缝接→人工铺设保护层，厚度0.3m。
3、找平碾压
素土找平施工过程中，要用水准仪测量坡面的平整度和坡度，人工修整达到设计要求，采用70t振动压路机先静碾后振动碾压，要求提前洒水，达到最佳含水量时方可碾压。碾压要求轮迹重叠至少30cm，碾压完成后现场每
50米抽点取样，检测密实度是否符合设计要求，设计要求密实度为95％，对不合格区段要继续碾压，检测合格后才能进行下道工序。
4、为尽量减少工作量，施工时分区段轮流施工，清基过程中的腐植土分区集中堆放，以备用作铺盖保护层。
5、材料要求
土工膜采用CGA2A11000／0.6－4复合土工膜，其主要技术参数及性能指标：
① 断裂强度（双向）不小于18kN/m；
② 断裂伸长率（双向）不小于70％；
③ CBR顶破强度不小于3.0kN；
④ 耐静水压不小于1.2MPa。
土工膜进场后进行取样试验，各样技术指标符合要求后，才能允许使用。
6、土工膜施工工艺应按以下顺序进行：
① 铺设、剪裁。
② 对正、搭齐。
③ 压膜定型。
④ 擦试尘土。
⑤ 焊接试验。
⑥ 焊接。
⑦ 检测。
⑧ 修补。
⑨ 复检。
⑩ 验收。
7、土工膜施工应注意以下事项：
① 焊接时基底表面应干燥，含水率宜在15％以下，膜面应用干纱布擦干擦净。

② 不得将火种带入施工现场。
③ 不得穿钉鞋、高跟鞋及硬底鞋在PE膜上踩踏。
④ 车辆等机械不得碾压土工膜面及其保护层。
8、土工膜的铺设应注意下列事项：
① 铺膜过程中应随时检查膜的外观有无破损、麻点、孔眼等缺陷。
② 发现膜面有砂眼等缺陷或损伤，应及时用新鲜母材修补，补疤每
边应超过破损部位10～20cm。
9、土工膜现场联接应符合下列规定：
① 焊接形式宜采用双焊缝搭焊。
② 主要焊接工具宜采用自动调温（调速）电热楔式双道塑料热合机、
热熔挤压焊接机，也可采用高温热风焊枪。塑料热风焊枪可作局部修补用辅助工具。
10、现场联接土工膜可采取以下步骤：
① 用干净纱布擦拭焊缝搭接处，做到无水、无尘、无垢；土工膜应平行对正，适量搭接。
② 根据当时当地气候条件，调节焊接设备至最佳工作状态。
③ 在调节好的工作状态下，做小样焊接试验；试焊接1m长的土工膜样品。
④ 采用现场撕拉检验试样，焊缝不被撕拉破坏、母材被撕裂认为合格。
⑤ 现场撕拉试验合格后，用已调节好工作状态的热合机逐幅进行正式焊接。
⑥ 用挤压焊接机进行T字型结点补疤和特殊结点的焊接。
11、土工膜现场联接应符合下列规定：
① 根据气温和材料性能，随时调整和控制焊机工作温度、速度，焊机工作温度应为180～200℃。
② 焊缝处土工膜应熔结为一个整体，不得出现虚焊、漏焊或超量焊。

③ 出现虚焊、漏焊时，必须切开焊缝，使用热熔挤压机对切开损伤部位用大于破损直径一倍以上的母材补焊。
④ 焊缝双缝宽度宜采用2×10mm。
⑤ 横向焊缝间错位尺寸应大于或等于500mm。
⑥ T字形接头宜采用母材补疤，补疤尺寸可为300mm×300mm。疤的直角应修圆。
⑦ 焊接中，必须及时将已发现破损的土工膜裁掉，并用热熔挤压法焊牢。
⑧ 联接的两层土工膜必须搭接平展、舒缓。
12、土工膜拼接大样图

布缝接
粗尼龙线缝接 搭接长度≮20cm

膜焊接

针距不大于20mm

布缝接
粗尼龙线缝接

针距不大于20mm

土工膜拼接大样

13、保护层施工应遵守下列规定：
① 在土工膜铺设及焊接验收合格后，应及时填筑保护层；填筑保护层的速度，应与铺膜速度相配合。
② 保护层施工工作面不宜上重型机械和车辆，宜铺放木板，采用人工挑台搬运过筛细土料，摊平后人工压实，再铺设砂砾石保护层。
③ 遇特殊情况非上重型机械和车辆不可时，必须通过试验论证。

④ 用浸水泡实法填筑砂土料保护层时，填筑断面尺寸宜留沉陷量。
⑤ 不应使用有可能损伤土工膜的工具。填筑保护层的土料应不含石头、树根、草根等杂物。
⑥ 铺放在边坡上的砂土应压实。
二）、反滤型铺盖施工
1、反滤型铺盖主要采用人工进行，施工前测量放线找准区划范围，该类型铺盖适用库周山坡土层厚度较薄，构造发育的区域。
2、反滤型铺盖施工顺序
落水洞、溶洞、塌陷处理→清除表面灌木杂草→ 彻底清除覆盖土→打石芽、炸突石→人工找平→铺填砾石d20～100，厚0.2m→铺设土工布，500g／m2；铺设时予留10％的富余（每隔1米打0.1米折皱）搭接长度不小于0.2米→铺设保护层，0.3m厚度。
3、为尽量减少工作量，建议分区段轮流施工，将清出来的腐植土就近堆放，用于铺设土工布后的保护层，石芽爆破采用移动式空压机和汽油钻机小炮凿平，石渣回填石芽谷，块石集中堆放加工成砾石，砾石用作反滤层铺设。
4、材料要求
土工布采用FNGPET500－4涤纶长丝复合土工布，其技术指标和性能参数要求如下：
质量500g／m2；
断裂强度（双向）不小于20.5kN/m；
断裂伸长率（双向）不小于50％；
CBR顶破强度不小于3.5kN；
垂直渗透系数0.5。
土工布进场后，要取样进行试验，各项指标达到要求后才允许使用。

粗尼龙线缝接

针距不大于20mm

＠1m打折50mm

50mm
50mm

1.0m
1.0m
1.0m

土工布缝接大样

5、防渗型铺盖与反滤型铺盖接口施工
① 沟槽施工，采用人工开挖，清除表层腐植土后，下部岩石用6m3／min电动空压机带气腿式凿岩机或汽油钻机凿岩爆破，废渣人工挑运至反滤型铺盖区填入石芽谷中。
② 接口施工前，通知监理单位、总包单位验槽，验槽合格后，浇筑第一次砼，并将土工膜按设计要求埋入砼内，第一次砼浇筑厚度300mm，达到一定强度后浇筑第二次砼，将土工布埋入砼内，要求土工布与工膜均伸至沟槽砼的中心线。
③ 砼搅拌分别在龙力库和布弄库设置砼搅拌站，砼运输以人工挑运为主，以免机械运输对土工布和土工膜造成损坏，砼振捣采用插入振动器要求振捣密实。
④ 按试验规程留置试块，并做好试验报告的分类整理工作。

第五章 质量保证体系及质量控制施工技术

一、基本原则保证
1、质量目标及承诺
根据该工程的性质，总包单位的要求和我们的技术实力、管理能力、承诺以下质量目标：
① 工程质量必须符合设计要求和验评标准。
② 工程一次检查合格率100％，优良率80％以上，确保达到国家优良工程。
2、质量管理方针
我们确定以下质量，管理的指示思想，在全面质量管理的过程中贯彻执行：
① 百年大计 质量第一
② 制度化 规范化管理
③ 预防为主 事前把关 事中重视 事后处理
④ 全面推行质量目标承包责任制
⑤ 奖优 罚劣
⑥ 建立IS090002质量保证体系
3、质量教育
① 坚持开展以“质量第一、预防为主”的预控活动，强化质量意识，经常组织全体施工人员学习国家颁发的施工规范和建筑安装工程质量评定标准，不断加强现场的质量宣传活动，坚持每月一次职工学习会，每周一次管理人员例会的质量意识教育，每天一次现场施工质量碰头会，建立全面质量管理小组，开展QC活动，针对工程重要部位和工艺，责任到人，通过PDCA方法，控制工序全过程，做到全员参加，全面管理，全过程控制，反质量管工作作为施工管理中心环节，始终坚持质量第一的原则，认真做好质量基础工作达到
优良工程。
② 明确质量责任制，建立以项目经理为中心的质量管理体系，抓质量管理来促使工程质量实现，坚持各负其责，层层落实责任到人，做到人人讲质量，形成严密的质量保证体系，对参加施工的主要班组进行专业技术培训和技术辅导，以技术负责人为首的各级技术人员，为工程质量提供各种技术保证，层层技术交底，做到人人懂操作规程，个个讲质量标准，通过提高全员质量意识和劳动技能，充分调动工地全体施工人员对工程认真负责的积极性。
4、配合总包单位和监理工作
① 充分发挥管理管理工程师、监理工程师在质量控制过程中的作用，是保证整个质量工作能够成功的重要环节，我们将积极主动接受监理公司及质量监督站人员的检查，并采取以下措施来配合监理工程师的工作。
② 按照有关规定，提前将原材料、计划、资金计划、工期、施工方案等报送相关监理工程师审批。
③ 工程所有大宗材料到场后及时通知监理共同验收。
④ 隐蔽工程施工前，施工中及时通知监理工程师参加。
⑤ 有质量问题的大中型会议，均通知监理工程师参加。
⑥ 有质量事故或技术难题，均道知监理工程师共同会诊，制定解决方案。
⑦ 严格遵守监理审批程序，严格按照监理批准的要求进行工作。
二、组织机构保证
1、组织机构建立
为实现已制订质量目标做好组织工作，我项目部将成立一个强有力的质量保证机构，机构内部人员明确分工，
