过渡段顺接及桥台护坡施工方案.docx

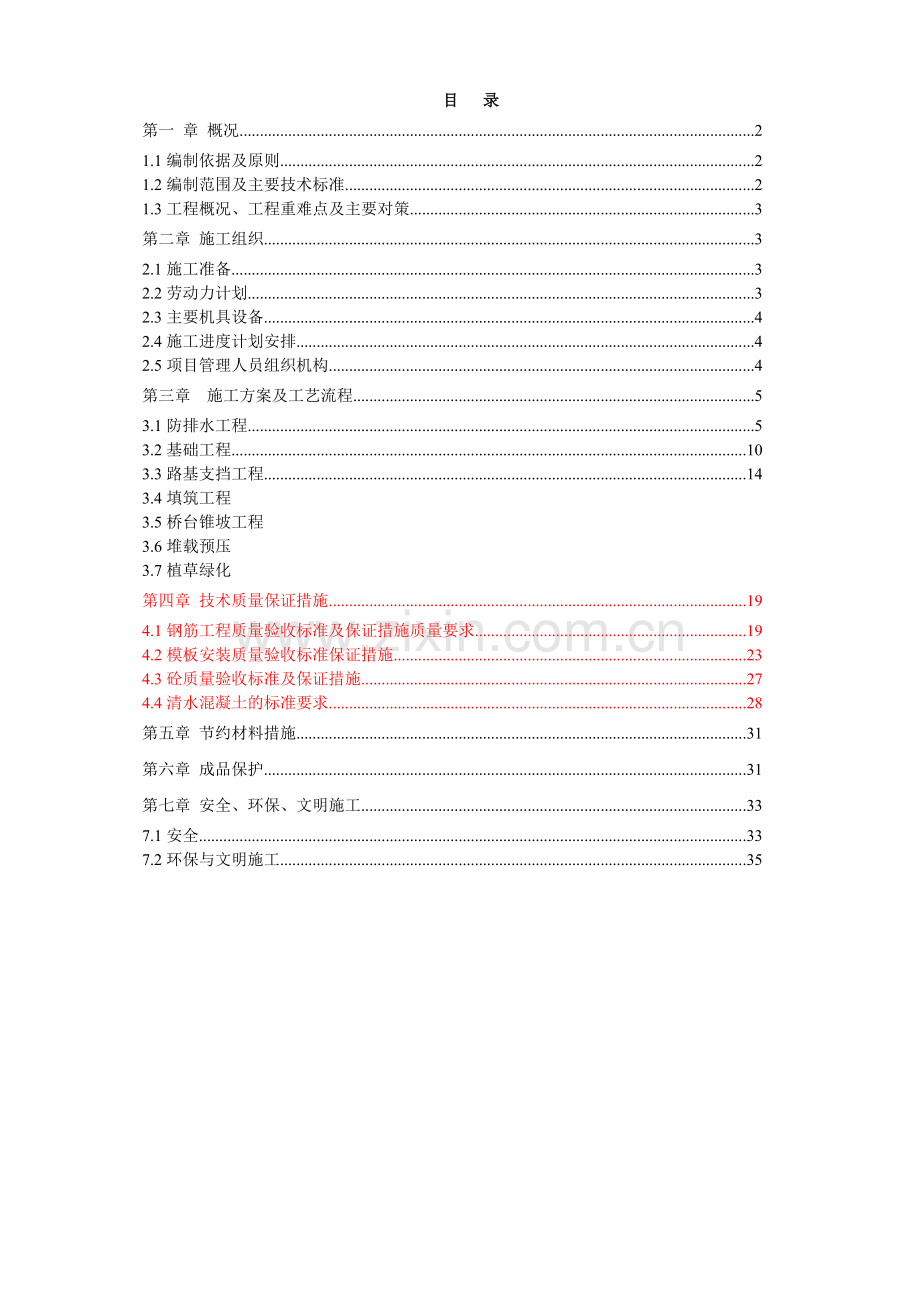

目 录第一 章 概况21.1编制依据及原则21.2编制范围及主要技术标准21.3工程概况、工程重难点及主要对策3第二章 施工组织32.1施工准备32.2劳动力计划32.3主要机具设备42.4施工进度计划安排42.5项目管理人员组织机构4第三章施工方案及工艺流程53.1防排水工程53.2基础工程103.3路基支挡工程14 3.4填筑工程 3.5桥台锥坡工程 3.6堆载预压 3.7植草绿化第四章 技术质量保证措施194.1钢筋工程质量验收标准及保证措施质量要求194.2模板安装质量验收标准保证措施234.3砼质量验收标准及保证措施274.4清水混凝土的标准要求28第五章 节约材料措施31第六章 成品保护31第七章 安全、环保、文明施工337.1安全337.2环保与文明施工35过渡段顺接及桥台护坡施工方案第一章 概况1.1编制依据及原则1.1.1编制依据新建铁路合福线合肥至福州段DK251+632.19DK251+756.50路基工程施工图。新建铁发4路合福线合肥至福州段施工图设计路基工程参考图集。新建铁路合福线合肥至福州段高速铁路路基工程施工技术指南 铁建设2010241号 高速铁路路基工程施工质量验收标准 TB10751-2010现场施工调查资料。1.1.2编制原则严格遵守部颁规范、规程和规则等技术标准的原则铁道部颁发的现行各项施工技术规范、规程和规则是指导铁路施工的权威性行业标准，技术方案编制中将严格遵守这些行业标准。全面响应设计图纸要求的原则在充分领会设计意图的前提下，结合现场调查情况及我单位的实际施工能力和水平，力求工期、质量、安全和技术方案等各方面能充分满足设计图纸要求，并相应制定出完善的保证体系和保证措施，确保各项目标的实现。把确保行车安全放在首位的原则贯彻“安全第一，预防为主，综合治理”安全方针，执行职业健康安全管理体系标准，一切围绕着确保既有行车设备及行车安全进行，在认真执行铁道部施工安全管理规定、施工安全管理办法的同时，力求方案的合理性和可行性，力求安全保证措施的针对性和可实施性。确保施工工期的原则严格遵守所规定的工程施工工期，施工进度安排注意各专业间的协调和配合，根据工程的特点和轻重缓急，充分考虑气候、季节对施工的影响，在整体工期安排上力争合理提前。确保工程质量的原则贯彻“百年大计，质量第一”的方针，严格执行质量体系标准，全部工程质量符合国家、铁道部现行的施工规范、规程、质量验收标准和工程建设标准强制性条文。坚持文明施工，注重环保和水土保持的原则严格执行环境管理体系标准，精心组织、严格管理、文明施工，在方案的编制上力争把施工对当地文物、周边居民及环境、企事业单位的影响或污染降低到最低限度，并制定出详细的文明施工、环保和水土保持措施。力求施工方案的科学性与合理性相结合的原则结合本标段工程特点，搞好劳力、材料、机械的合理配置，推广“四新”技术，采用成熟可靠的施工方法和施工工艺，力求施工方案的科学性与合理性相结合，确保实现设计意图。1.2.编制范围及主要技术标准1.2.1编制范围适用于DK251+632.19DK251+756.5段路基及桥台，DK251+632.19前接白川1#中桥福州台，DK251+756.5后接白川2#大桥合肥台。1.2.2主要技术标准铁路等级：客运专线；数目： 双线；正线线间距： 5.0m； 速度目标值： 350km/h；设计活载： ZK活载；轨道类型： 无砟轨道。1.3.工程概况、工程重难点及主要对策1.3.1工程概况 1、地形地貌：剥蚀丘陵，自然坡度1025，植被发育，辟为农田。 2、地层岩性： （4）1花岗闪长岩(2b5 ),灰黄色，全风化， =250kPa,； （4）2花岗闪长岩(2b5 ),黄白色，强风化， =500kPa,； （4）3花岗闪长岩(2b5 ),灰白色，弱风化， =1000kPa,。 3、水文地质：地下水主要为全风化层孔隙潜水，较发育。环境水无化学及氯盐侵蚀性。 4、物理地质：地震动峰值加速度0.05g；动反应谱特征周期为0.35s。 5、过渡段基床表层换填级配碎石掺5%水泥，厚0.4m；过渡段路基基床底层采用级配碎石掺3%水泥，厚2.3m；路基基床表层底部做成向两侧倾斜4%的横向排水坡，基床底层底部做成平坡或向两侧倾斜4%的横向排水坡。序号项目名称单位工程数量备 注1级配碎石（3%水泥）m 5247.72级配碎石（5%水泥）m 675.1 6、DK251+632.19+660.19、DK251+742.5+756.5段地基采用C20钢筋混凝土钻孔灌注桩+0.4mC35钢筋混凝土筏板+0.1m素混凝土垫层加固, 钻孔灌注桩桩径0.6m，桩长5.0m，桩间距2.0m，按正方形布置。序号项目名称单位工程数量备 注1C20钢筋混凝土钻孔桩m 735 7、白川1#中桥福州台、白川2#大桥合肥台台后回填及锥坡工程同路基过渡段同时施工，避免交叉作业。桥台锥坡与路基顺接根据现场实际地形采取经济美观的顺接方式。1.3.2工程重点、难点和主要对策 第二章 施工组织2.1施工准备2.2劳动力计划2.3主要机具及设备2.4施工进度及计划安排2.5项目管理人员组织机构第三章 施工方案及工艺流程第四章 技术质量保证措施第五章 材料节约措施第六章 成品保护第七章 安全、文明及文明施工4.过渡段施工4.1过渡段为桥桥过渡段。过渡段设置布置图见图4-1图4-1 过度段设置布置图过渡段施工采用机械与人工相配合作业，严格按照“三阶段、四区段、八流程”进行施工。填土路基施工工艺流程准备阶段施工阶段整修验收阶段填土区段检测区段碾压区段平整区段分层填筑碾压夯实检验签证洒水晾晒摊铺平整基底处理施工准备路基整修三阶段、四区段、八流程施工工艺图4.2施工准备4.2.1.过渡段防排水过渡段施工前须及时做好排水设施，过渡段内不得有积水。在过渡段两侧各设置一条排水槽，形式根据现场实际情况设置，临时排水槽与路基排水槽顺接并延伸出过渡段外将水引至自然河道内。 过渡段排水要求：过渡段施工前，根据场地情况，采取相应的防排水措施；过渡段桥台台背回填料表面应按设计要求采取措施防止地表水渗入，台背与回填料之间应按设计要求设置防排水层；过渡段坡脚两侧、底部的纵横向排水措施应符合设计要求。 过渡段两侧防护砌体的施工应在地基和路堤变形稳定后进行，与相邻路堤的防护砌体施工相互协调。4.2.2.道路及场地平整施工现场应按有关规定要求，做好堆料及运输道路的平面布置，安排好作业程序及机械运行路线，施工中不得随意更改。4.2.3地基处理 图纸设计：DK251+632.19+660.19、DK251+742.5+756.5段地基采用C20钢筋混凝土钻孔灌注桩+0.4mC35钢筋混凝土筏板+0.1m素混凝土垫层加固。DK251+632.19前接白川1#中桥福州台，DK251+756.5后接白川2#大桥合肥台。 台后回填 过渡段施工前,对过渡段施工范围进行放样。过渡段范围内的原地面应进行碾压密实,原地面松散的应进行挖除换填。过渡段基底处理应按设计要求与桥台基底处理同时进行。桥台台后基坑采用C15砼或灰土回填, 回填至承台顶标高，回填前清理基坑中的松散土。压实标准为：填高H3m则Evd40Mpa，填高H3m则Evd30Mpa。 基坑回填后采用全站仪进行放样,并测量出地面标高,按标高计算过渡段尺寸,用石灰线洒出过渡段填筑范围，且过渡段L20m。基坑回填后与路堑设置1:1坡度倒梯形台阶搭接，搭接处采用细粒土或灰土填料回填（原设计为级配碎石+3%水泥），回填至钢筋混凝土筏板顶0.5m后施工钻孔灌注桩，待钻孔桩检验合格后填筑基床。台后填筑细粒土或灰土应分层填筑，压实层厚10-15cm虚铺厚度不大于18cm，回填标准：K30150 Mpa/m、Evd50Mpa，K0.95。 4.2过渡段填筑压实标准路堑与桥台过渡段采用级配碎石填筑，截面为倒梯形。级配碎石填筑拌和运输方法同基床表层的级配碎石。摊铺机械采用平地机，台后边角和锥坡体采用轻型压路机和冲击夯联合碾压。在台背用红油漆划线控制填筑层高，摊铺厚度30cm，且最小压实厚度15cm，具体的摊铺厚度及碾压遍数按工艺试验确定的参数进行控制，压实层路拱坡面符合设计要求，无积水现象。表4.5-1 过渡段填筑压实标准表填料类型填筑部位压实标准备注地基系数K30（MPa/m）动态变形模Evd（MPa）压实系数KEv2（MPa）级配碎石+5%水泥基床表层/级配碎石+3%水泥基床表层以下至基床底层150500.95/填筑工程一、路堤施工前的准备工作1、基底处理除碎石桩加固区外，其余软基采用清淤换填合格填料的方法处理，旱地基底采用平整碾压换填土的方法进行处理。2、基床以下填土路堤施工基床以下路堤采用机械分层填筑、整平、压实。填料采用挖掘机装车，自卸汽车运输，推土机配合平地机摊铺平整，重型振动压路机压实。基床以下填土路基施工按照“三阶段、四区段、八流程”的施工工艺组织施工。其施工工艺流程见图1。填土路基施工工艺流程准备阶段施工阶段整修验收阶段填土区段检测区段碾压区段平整区段分层填筑碾压夯实检验签证洒水晾晒摊铺平整基底处理施工准备路基整修图1 基床以下填土路基施工工艺流程图分层填筑：采用按横断面全宽纵向水平分层填筑压实方法。两结构物之间划为一个施工区。为便于击实参数取得及控制压实度，并保证每一水平层全宽采用同一种填料。填料取用按不同类型土层分层开挖，如同一类型土层厚度大于2.5m，为便于挖掘机作业并保证作业安全，按每层22.5m厚度分层开挖。填筑虚铺厚度按照工艺试验确定的参数进行控制。自卸车卸土，应根据车容量计算堆土间距，以便平整时控制层厚度均匀。为了保证边坡压实质量，填筑时路基两侧各加宽不小于50cm。摊铺平整：填料摊铺平整使用推土机进行初平，再用平地机进行终平。每一压实层面做成向两侧4%的横向排水坡以利排水。为有效控制每层虚摊厚度，初平时插竹杆标记控制每层的虚铺厚度。洒水晾晒：细粒土填料碾压前应控制其含水量在施工允许含水量范围内。当填料含水量较低时，及时采用加水润湿，加水量通过计算确定。洒水采用取土坑内提前洒水闷湿的方法；当填料含水量过大，采用取土坑挖沟拉槽降低水位和用推土机松土器松土晾晒相结合的方法。碾压夯实：碾压前先向压路机司机进行技术交底，交底内容为碾压起讫范围、压实遍数、压实的速度等；根据填料的不同和路堤的不同部位，必须采用大吨位重型振动压路机进行压实，压实顺序应按先两侧后中间，曲线地段先内侧后外侧，先慢后快，先静压后振动碾压的操作程序进行碾压。各区段交接处应互相重叠压实，纵向搭接长度不小于2m，沿线路纵向行与行之间压实重叠不小于0.4m；非绿化区边坡压实采用挖掘机改装的夯实设备进行边坡夯实，对于设计有绿化要求的坡面采用人工夯实与种植植被相结合的方法进行。质量检测：填筑前检查填料是否符合要求，填料复查按表1规定的试验项目及频次执行，并符合设计和规范要求。填筑中检查填筑层厚是否超过工艺试验确定的填层厚度,碾压区段是否压实均匀。每填筑层碾压后，按设计和规范要求标准及频次采用核子密度仪、灌砂法、K30平板载荷试验仪等方法检查路基压实质量。施工控制：按照工艺试验确定的有关参数（虚铺厚度、含水量、碾压遍数、机械组合、振动碾压能量等）达到要求后，由工地试验组进行跟踪检测，中心试验室进行复检，待复检达到规定标准后，再报请监理进行抽检，抽检合格后，再进行下一层填筑施工；路基每层填筑压实质量经按规定检验达到设计及验标规范要求后，方可进行下一层填筑施工，否则应下达质量不合格通知单，要求重新压实，对重新压实的土的检测点数量应增加一倍，直到合格为止；每填筑一层，就将边桩翻到施工高度。每填筑2.5m高度或到基床底部时，必须恢复中线，重放边桩，以保证路堤结构尺寸，避免超填过大或欠填。路基整修：包括路堤面的排水横坡、平整度、边坡等整修内容，路堤整修应严格按照设计结构尺寸进行，对于加宽部分应在整修阶段人工挂线清刷夯拍，路堤整修达到规范和表2检验标准要求。表1 填料复查分类试验项目、频次填料类别试验项目、频次颗粒级配液塑限相对密度试验击实试验大于5mm颗粒的单位体积重细粒土及粉砂、粘砂5000100005000100005000粗粒土(除粉砂、粘砂外)100001000010000表2 基床以下路基外形尺寸检验标准检查项目允许偏差范围频 次路肩高程(mm)50每100m用水准仪检查5点中线平面(mm)50每100m用经纬仪检查5点宽度(mm)设计值每100m检查3处横坡0.5%每100m检查2个断面边坡5%的设计值每100m检查2处平整度(mm)15mm每100m用2.5m直尺检查10点二、预留沉降严格按设计要求及规范预留沉降量。一般地段路基工后沉降量不大于20cm，沉降速率不大于5cm/年，过渡段（路堤与横向结构物、路堤与路堑）路基工后沉降量不大于10cm。三、过渡段填筑待圬工体达到设计强度后进行过渡段填筑，过渡段（路堤与横向结构物、路堤与路堑过渡段）选用颗粒粒径不大于150mm A或B组填料填筑。过渡段填土采用振动压路机压实，靠近圬工体不易压到位的边角处采用小型振动压路机配合冲击夯压实。大型机械行驶及作业时，与涵后背保持不小于1m的间距；涵洞填筑前，在其两侧及顶部铺设20cm厚粘性土作保护层，填筑时从涵洞两侧分层、对称、水平填筑夯实，不得单侧偏推、偏填。涵洞顶上填方厚度必须大于1m时，机械才能通过。5.过渡段管理机构及施工机械配置5.1过渡段管理机构设置成立以项项目经理为组长的领导小组，主要成员如表5.1-1所示。姓名职务职称职务职责经理高工组长全过程总负责总工程师工程师副组长技术总负责副经理工程师副组长施工生产总负责技术主管助工组员负责现场技术指导机械主管技术员组员机械进出场安排、日常检修安全工程师技术员组员施工安全监控和管理质检员助工组员质量检查与隐蔽工程检查验收试验工程师助工组员室内及现场试验负责测量工程师助工组员测量负责5.2.现场机械、仪器及施工人员投入 为保证过渡段顺利进行，拟定投入施工机械、实验仪器及相关施工人员，详见表5.2-1、5.2-2。表5.2-1 机械、仪器配备序号机械、设备名称规格数量（台）说明1振动压路机LGS8201212t13MD16型14220型2520t56K30型17ZFG-02型18直径20cm191表5.2-2 施工人员配备序号工种人数（个）备注1压路机司机12司机13142556106.质量控制措施6.1确保路基压实标准的工艺措施根据选择好并经试验合格的填料种类，试验确定其达到要求压实度时的最佳含水量范围、松铺厚度、碾压速度、碾压遍数、检验方法等技术参数和施工工艺。根据试验所得参数，用于全标段的路堤填筑，严格按试验参数进行施工过程控制。填料摊铺平整合格后，及时碾压以防填料水分散失。压实采用重型压路机进行。碾压时，先两侧后中间，曲线地段先内侧后外侧，先慢后快，先弱振后强振。压路机直线进退，纵向碾压轮迹相互重叠50cm，各区段交接处应互相重叠压实，搭接长度2m。碾压过程中安排一个测量小组进行跟踪测量、检测。6.2控制路基工后沉降及不均匀沉降采取的技术措施路基基底处理严格按有关规定、通知要求办理，对不良地质地段，探明地质后，与设计、监理会商，采取稳妥措施处理。路基施工前修建并完善临时排水系统，确保流水畅通。根据选择好并经试验合格的填料种类，试验确定其达到要求压实度时的最佳含水量范围、碾压速度、碾压遍数、检验方法等技术参数和施工工艺，并在每一填层碾压完成后，采用双指标控制，对压实标准进行检验，确保每一填层压实度符合要求。适当增加路堤填筑宽度，以保证路堤边缘的压实质量。不良地质的路基施工要避开雨季，分段快速作业，缩短工作面暴露时间；埋设观测桩，加强沉降观测。路堤填筑中严禁同层采用不同种类填料混填，以确保路堤的均匀沉降。渗水土填在非渗水土上时，非渗水土面层做成向两侧倾斜的2%4%的横向排水坡。当上下两层填料的颗粒大小相差悬殊时，在分界面上铺设垫层。路-桥过渡段、路-涵过渡段、堤-堑过渡段，选用级配碎石填筑，每层高度根据试验参数确定，但不超过30cm，且最小压实厚度15cm，具体的摊铺厚度及碾压编数按工艺试验确定的参数进行控制。每压实层路拱坡面符合设计要求，无积水现象。与路基连接处应刷去松土，开挖出宽度1.2m的台阶并压实。路堤基底地面平整后，用振动碾压机碾压密实。台后基坑以混凝土回填或碎石分层填筑压实。过渡段路堤同与其连接的路堤和锥体按一整体同时施工，并将过渡段与连接路堤的碾压面，按大致相同的高度进行填筑。紧靠台背处大型机械碾压不到位时，用小型振动压实设备进行碾压，填料的松铺厚度控制在20cm以内，碾压遍数由试验参数确定。6.3保证路基竖向刚度、差异沉降技术措施在路基与桥台、路基与横向结构物间设置过渡段。过渡段采用级配碎石作为填筑材料，与路基同步施工，保证竖向刚度自结构物至路基均匀过渡，使差异沉降满足设计要求。过渡段基床表层20m范围内采用级配碎石掺3%5%水泥作为填筑材料。4.1 总体施工方案概述本桥锥坡采用常规施工工艺施工，经测量放样后先开挖锥坡基础，并检验合格，同时对施工所用的砂、水泥、块石、水等按照规范要求进行逐项检测，以上检测都合格后开始进行锥坡的施工。施工工艺流程如图4.1-1所示：4.2 主要施工方法、工艺4.2.1准备工作1、 测量放线：由测量工程师根据图纸放出桥台锥坡的轴线控制桩，做好水准点，拉线确定好锥坡坡度，开挖前基础轴线控制桩应延长至基坑外，用木桩加以固定。2、 现场布置：根据现场情况确定施工便道位置及走向，砂石材料等的分类堆码场地，机具设备、拌和站的摆放位置。便道选用桥台施工便道，材料堆放场地设在锥坡坡脚5m以外，并将材料堆放场地硬化，材料堆放下垫上盖， 测放锥坡平面位置锥坡基础开挖材料进场、检测基础标高复测拌合砂浆基础垫层施工摊铺砂浆码砌块石砂浆勾缝、灌浆坡率检查图4.1-1 锥坡施工工艺流程图以保证施工材料不受污染。3、 材料试验送检工作：砂、水泥、施工用水等原材料进场后及时取样送检，确定砂浆配合比。4、 施工队伍：选择具有丰富施工经验的专业施工人员组建浆砌锥坡施工队伍，该队伍施工人员在14人。5、 住房：施工队的办公、生活用房就近租用民房解决。4.2.2基础开挖1、 在基础开挖开始之前通知监理工程师，以便检查、测量基础平面位置和现有地面标高。在未完成检查测量及监理工程师批准之前不得开挖。为便于开挖后的检查校核，基础轴线控制桩应延长至基坑外加以固定。2、 根据测量组放出的开挖线，采用人工开挖清基，并经过监理工程师认可。3、 基础挖方应始终保持良好地排水，在挖方的整个施工期间都不致遭受水的危害。4.2.3砌石施工及质量要求1、 石料等级应符合图纸规定或监理工程师要求。石料在使用前应按公路工程石料试验规程(JTJ05494)进行试验，以确定石料各项物理力学指标值。立方体的极限抗压强度，应30Mpa。2、 石料应强韧、密实、坚固与耐久，质地适当细致，色泽均匀，无风化剥落和裂纹及结构缺陷。 3、 石料不得含有妨碍砂浆的正常粘结或有损于外露面外观的污泥、油质或其他有害物质。石料的运输、储存和处理，应不使有过量的损坏和废料。4、 在已经监理工程师验收过后的基坑中放出基础砌体的边线，按照设计要求的砂浆标号M7.5采用人工砌筑，砂浆拌和采用搅拌机拌和砂浆。5、 在砌筑前每一石块均应用干净水洗净并使其彻底饱和，垫层亦应干净并湿润。所有石块均应座于新拌砂浆之上，在砂浆凝固前，所有缝应满浆，石块固定就位。垂直缝的满浆系先将已砌好的石块的侧面抹浆，然后用侧压砌置下一相邻石块；或石块就位后灌入砂浆， 填满垂直缝时，应用竹片捣实。6、 如果石块松动或砌缝开裂，应将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。7、 砌筑锥坡时预留30cm宽的人形通道，修整成台阶状，以利于施工中人员及材料上下。砌筑完成后再将人形通道补砌。8、 在砂浆凝固前应将外露缝勾好，勾缝深度不小于20mm。如条件不允许时，应在砂浆未凝固前，将砌缝砂浆刮深不小于20mm，为以后勾缝作准备。9、 砌体应分层砌筑，体积较大的石块由专人用风钻配合楔子破碎，然后两人一组将规则的块石搬运至砌筑区域，注意搬运块石时轻拿轻放，砌筑上层块石时不应振动下层，砌筑完成后24小时内不能在坡面上行走，不准在已砌好的砌体上抛掷、滚动翻转或敲击石块。10、 锥坡坡面应平整、坡度正确，皮带缝宽度不小于2.5cm。施工过程中通过坡底、坡顶拉线控制坡面的平整度和坡度。4.2.3试验抽检在施工过程中按照规范要求对砂、水泥、块石随、水随机抽样，砂浆按要求制取2组试压块做试件。4.2.4锥坡养护锥坡施工完成砂浆初凝后开始洒水养护，安装直径3cm水泵从桥址下溪沟中抽水喷洒，根据天气情况调整养护次数，养护持续714天。
