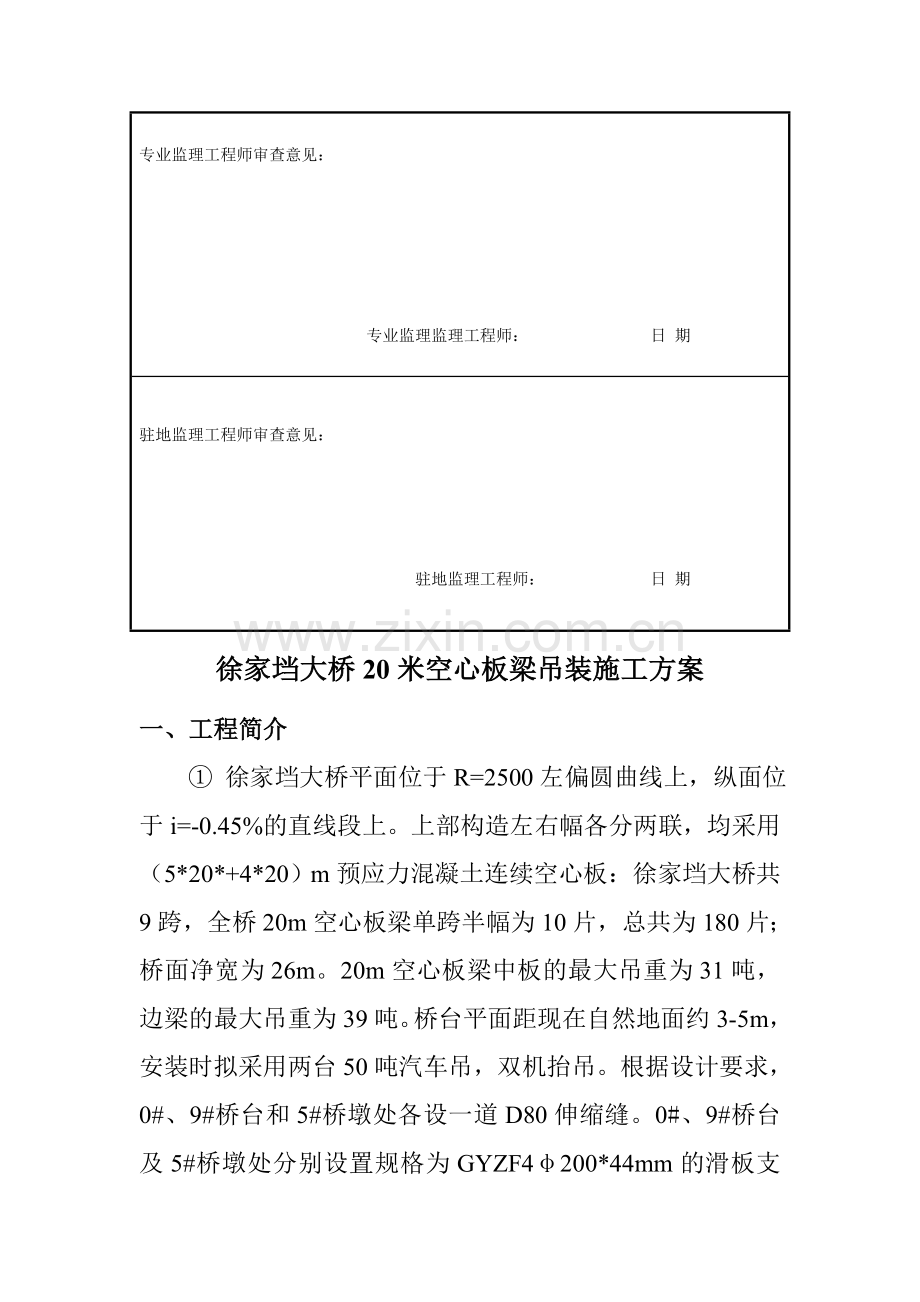

湖北某高速公路合同段桥梁工程20M空心板吊装施工方案.docx

汉鄂高速公路HETJ-3合同段汉鄂高速公路HETJ-3合同段项目经理部编制 审核 日期目 录施工方案及主要工艺报审表施工单位：广东中人集团建设有限公司 合同号：HETJ-3监理单位：山西路杰公路工程技术咨询有限公司 编号：ZK-008-致（驻地监理工程师）： 现报上 武汉左岭至鄂州花湖公路（HETJ-3合同段）徐家垱大桥空心板梁安装 工程（桩号 k18+426.4 ）的施工方案及主要工艺，详细详见说明和图表，请予审查和批准。 附件：施工方案及主要工艺说明和图表。施工单位签字： 日 期专业监理工程师审查意见： 专业监理监理工程师： 日 期驻地监理工程师审查意见： 驻地监理工程师： 日 期徐家垱大桥20米空心板梁吊装施工方案一、工程简介 徐家垱大桥平面位于R=2500左偏圆曲线上，纵面位于i=-0.45%的直线段上。上部构造左右幅各分两联，均采用（5*20*+4*20）m预应力混凝土连续空心板：徐家垱大桥共9跨，全桥20m空心板梁单跨半幅为10片，总共为180片；桥面净宽为26m。20m空心板梁中板的最大吊重为31吨，边梁的最大吊重为39吨。桥台平面距现在自然地面约3-5m，安装时拟采用两台50吨汽车吊，双机抬吊。根据设计要求，0#、9#桥台和5#桥墩处各设一道D80伸缩缝。0#、9#桥台及5#桥墩处分别设置规格为GYZF4200*44mm的滑板支座，其余桥墩分别设置规格为GYZ250*52mm的橡胶支座。 根据下构和板梁施工的具体情况，全桥180片空心板梁计划分三次吊装，第一次7月份吊装40片，第二次9月吊装60片，第三次12月份吊装80片。二、施工准备1. 准确放样 精确计算好每个永久支座和临时支座和中心坐标，然后放样，确定其具体位置，并据此检查锚栓孔位置，若有不符合应及时调整。2. 进场的橡胶支座，下垫钢板及不锈钢板检验合格。3. 检查、整修起重机的行走通道和停机支腿位置，必要时采取加固措施，以满足起重机械的工作要求。4. 安装现场设置安全警示标志和安全警戒线，配备安全警戒员，严禁非法施工，盲目施工。5. 检查起重机进行是否正常运转，并检查所有起重索具应符合规定。6. 梁板安装前，保证空心板梁的外观尺寸和各项技术指标是否符合设计及规范要求。三、 20m空心板梁吊装方案 梁板安装检查项目项次检查项目规定值或允许偏差频率及方法1支座中心偏位（mm）梁 5尺量：每跨抽查4-6个支座板 102倾斜度（%）1.2吊垂线：每跨检查3片梁3梁（板）顶面纵向高程(mm)+8，-5水准仪： 检查每跨2片，每片3点4相邻梁（板）顶面高差（mm）8尺量：每相邻梁（板）5.1 建立完善有效的质量保证体系。我公司现已全面执行GBT19902ISO9002质量管理标准，本分项工程将严格质量保证体系，确保施工生产过程均处于受控状态 。、质量自检小组组 长：王良华组 员：龙清华、马俊、王刚强、周海斌、谢光华、庞学球、王强、乐开成、张文林、唐子彪、王林、质量保证体系本工程实施项目法管理，组建了一支技术水平高，质量意识强，整体素质好，遵章守纪的施工队伍，项目经理部建立“横向到边，纵向到底，控制有效”的质量自检体系，实施全面质量管理。我们将采用IS09002国际质量体系和全面质量管理，严格控制施工质量，百分之百满足业主和监理的要求。、设立独立质量自检机构及运转方式(1)成立以项目经理为组长，项目副经理、项目总工、工程技术负责人和质检负责人为副组长的全面质量管理领导小组，形成行政上支持，技术上把关的良性循环，负责工程总体质量控制。(2)由工程师以上职称、施工经验丰富的人员并配备相应的技术人员及质检员，成立质量自检小组，形成第一级自检体系。(3)质检小组人员在施工过程中，被授予事前介入权，事中检查权，事后验收权，质量否决权。(4)专职质检小组人员是经过专门培训，具有一定资质和现场施工经验的专业技术人员，经项目经理部批准后担任的。5.2 加强施工过程中的质量管理，严格按照施工设计图和施工技术规范施工5.3 实行“五不”施工：未经技术交底不施工；图纸和技术要求不清不施工；测量资料未经核实复测和复查不清不施工；材料未检验合格不施工；上道工序未经监理工程师签证认可不施工。5.4 施工过程中，将自检、互检与专职检查相结合。认真、准确及时作好原始记录，保证记录齐全。测量检测使用经校验的仪器。5.5吊装构件的安装精度必须严格保证，各偏差符合规范的允许值。5.6我项目部严格执行总监办、驻地办的相关要求，在分项工程开工前，由工程部组织进行一级施工技术交底，由工区负责组织进行二、三级施工技术交底，从项目部到工区、从工区到班组、从班组到个人，层层落实，确保将交底工作一直做到每个职工，在施工工程中，针对施工中出现的问题，工程部专业工程师将进行有针对性的交底，使每一个职工明确整个工程的意义，整个工程的施工过程，每个工序的施工方法、要求和注意事项。在施工时严格按设计要求，按图施工。、加强项目施工组织领导，建立安全生产保证体系，按照管生产必须管安全的原则，成立以项目部第一管理者为组长的安全领导小组，设安全管理部门和专职安全员，坚持经常性的施工安全检查和监督指导。我部坚决按“安全第一，预防为主”和“管生产必须管安全”的原则进行组织施工。在施工中建立健全“三级安全保证体系”制度，成立“安全领导小组”，严格按公路工程施工安全技术规程施工。安全机构管理领导小组组 长： 罗赣如、黄连旺副组长： 王良华 、熊顺辉、组 员： 龙青华、马俊、王刚强、周海斌、乐开成、王强、张文林、唐子彪、王林、严格执行国家安全生产法令、法规和上级有关安全生产的规则、规范，并在施工中抓好落实。 、 建立健全安全生产规章制度，把安全作为主要管理工作来抓，制订各种安全措施，使安全生产深入人心，贯穿于整个施工全过程。、 设置施工警示区，牵线挂牌标识清楚，严格非施工人员进入现场。施工人员进入现场必须戴好安全帽，穿软底鞋，高处作业系好安全带。地面操作人员尽量避免在高空作业下逗留或通过。(5)、汽车吊专人操作，持证上岗。注意保养，定期检查设备性能，不带病作业。(6)、吊装使用的吊索具应经过计算确定，绑扎方法正确，牢靠，防止在吊装中破断或从构件上滑落。吊装的绳索的张开角度满足要求。每作业日前进行一次试吊，试验时将重物吊离地面1m,悬空十分钟，以检查设备的刚度和强度，构件绑扎方法应合理可靠。(7)、参加吊装施工的全体人员听从统一指挥。指挥员的信号明确。在吊装时，吊车司机应能看见物体的运动情况。各工种人员严守工作岗位，严格按操作规程办事，集中思想，工作时不开玩笑和打闹。(8)、汽车吊行驶道路及支脚地面必须坚实。如遇松软地面，必须塞垫枕木或钢板路基箱。(9)、在吊装施工过程中，勤于检查各种机具设备，发现问题及时处理，发现问题及时处理，避免带病作业。(10)、现场作业人员身体不适，有头痛头昏，高血压、心脏病，贫血、癫痫病患者严禁上高空。酒后人员严禁作业。六级以上的大风停止作业，雨后施工注意防滑。
