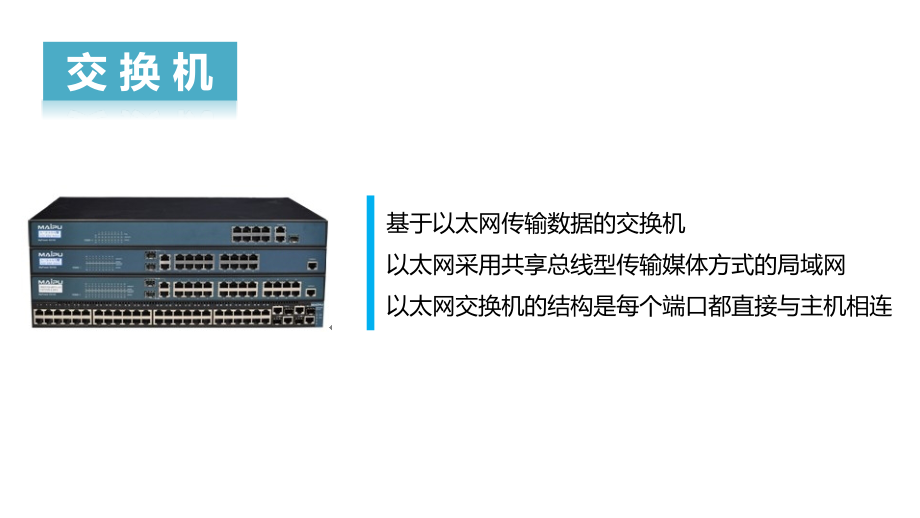

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2019/12/19,#,POE,交换机交流,基础,篇,基于以太网传输数据的交换机,以太网采用共享总线型传输媒体方式的局域网,以太网交换机的结构是每个端口都直接与主机相连,交 换 机,POE,POE(Power Over Ethernet),在现有的以太网,Cat.5,布线基础架构不作任何改动的情况下,为基于,IP,的终端传输数据信号的同时，还能为此类设备提供直流供电的技术,POE,也被称为基于局域网的供电系统,(POL,Power over LAN),或有源以太网,(Active Ethernet),，有时也被简称为以太网供电，,及,WLAN,业务,是一种无线上网,WIFI,业务,可通过,WIFI,终端,在,WLAN,信号覆盖范围内以无线方式接入互联网,需求的产生,移动,WLAN,建设示意,internet,汇聚交换机,AC,AP,POE,交换机,POE,交换机,POE,交换机,AP,AP,AP,AP,AP,AP,传统的供电方式,AP,多数是通过电源适配器，直接通过市电,220V,电源就近取电,当,AP,的布放点位于天花板、走廊的墙壁或室外时，通常,AP,离,220V,电源较远，需通过电源插座将,220V,电源延长，实现,AP,本地供电,传统,AP,本地供电由于电源插座裸露，存在安全隐患。同时，电源的供电时间得不到保障，受限于布放点业主的营业时间，在非营业时间出现短电现象，或者部分地区出现人为拔掉,AP,电源的现象，严重影响,AP,的稳定运行，成为,AP,维护中比较突出的问题,AP,AP,POE,交换机,POE,交换机,供电原理,标准的五类网线有四对双绞线,但是在,10M,、,100M,中只用到其中的两对进行数据传输。,IEEE80 2.3af,允许两种用法：空闲线供电、数据线供电,应用空闲脚供电时,4,、,5,脚连接为正极，,7,、,8,脚连接为负极,应用数据脚供电时,将,DC,电源加在传输变压器的中点,不影响数据的传输，线对,1,、,2,和线对,3,、,6,可以为任意极性,迈普,POE,交换机,类别,描述,基本配置,二层,POE,24,口百兆电、千兆上行、,30,W POE、,交流电源,SM3100-28TP-AC,1,三层,POE,48,口百兆电、,POE、30W POE、,交流电源,SM4100-52TP-AC,1,POE30-8PSE,6,PWR1000-50S20,1,48,口百兆电、千兆上行、,POE、30W POE、,交流电源,SM4100-52TP-AC,1,POE30-8PSE,6,PWR1000-50S20,1,SM41-4GE,1,24,口百兆电、千兆上行、,30,W POE、,交流电源,SM4100-28TP-AC,1,POE15-8PSE,3,AD150-1S007A,3,24,口百兆电、千兆上行、,30,W POE、,直流电源,SM4100-28TP-DC48,1,POE15-8PSE,3,DD500-5D002Q1,3,POE,交换机下单关键,按照上页推荐型号下单,满配光模块,满配光纤尾纤,汇聚交换机,POE,交换机,AP,AP,汇聚交换机,POE,交换机,AP,AP,POE,反向供电,交换机,扩展篇,POE,交换机,AP,AP,POE,反向供电,局端,远端,反向供电换机,PC,PC,局端,远端,主要应用场景,小区宽带,楼栋汇聚,S2000,S2000,楼栋汇聚,楼栋汇聚,网管中心,城域网,PSE,PSE,PSE,S2000,计费中心,迈普,S2000,反向供电交换机,MyPower S2000-8TF,MyPower S2000-16TF,支持,POE,反向馈电功能，部署方便，节能环保,支持,vlan,和端口隔离功能，可以满足多业务部署需求,支持双向带宽控制，限速粒度为,32Kbit/s,支持远程,Web,管理，方便维护管理,支持多种规格,sfp,模块，单纤，双纤，,500m,、,2km,、,10km,、,20km,支持一键恢复功能，方便设备后期应用及维护管理,超低功耗，无风扇设计，可以适应楼道等恶劣环境,支持基于端口的广播风暴抑止和错误报文控制功能,整机支持,4KV,防雷能力,布局合理、结构简单，易于维护,汇聚与接入交换机之间可以采用单纤双向传输，有效节约宝贵光纤资源、投入较少,光纤组网，不受电磁干扰，抵御直接雷击或雷电感应,远程网管，“,0,”现场服务,按需提供带宽，定制业务并,满足,客户需求,采用反向,POE,供电模式，解决楼道、房顶、墙壁取电困难问题,反向,POE,供电，局方不需要部署供电设备，大幅减少电费；当无用户使用时，所有设备停止工作，大幅降低能源损耗,独创的,POE,上行功能，还可以解决上一层设备或者无线,AP,的接入需求,反向供电的优势,S2000,反向供电交换机配置,产品订购编号,描述,MyPower S2000,系列产品,SM2000-8T-PTE,网管型二层交换机，,8,个,10/100M,电接口；端口支持远端受电功能，端口,1,支持,POE,供电功能；,SM2000-8TF-PTE,网管型二层交换机，,8,个,10/100M,电接口，,1,个,100MSFP,接口；端口支持远端受电功能，端口,1,支持,POE,供电功能；,SM2000-16T-PTE,网管型二层交换机，,16,个,10/100M,电接口；端口支持远端受电功能，端口,1,支持,POE,供电功能；,SM2000-16TF-PTE,网管型二层交换机，,15,个,10/100M,电接口，,1,个,100MSFP,接口；端口支持远端受电功能，端口,1,支持,POE,供电功能；,远端供电模块,POE15-1PSE,远端,POE,供电模块，,2,个,RJ45,接口，交流电源,
