基于ZigBEE技术的无线路灯控制系统实际应用.doc

基于ZigBee技术的无线路灯控制方案实际应用

【导语】上海澳霖信息科技有限公司推出的路灯单灯控制方案是采用目前最先进的Zigbee无线技术，结合嵌入式系统，针对城市路灯控制系统现状和节能及精确控制的实际需求，提出的无线组网、单点控制解决方案。具备低功耗、远距离、无线灵活组网、抗干扰、灯具故障自检等优点，可为广大路灯控制设备厂商提供定制的无线配套产品。无线单灯控制系统的实施可显著提高路灯系统的管理水平，满足远程控制、实时监控、数据采集、自动或人工调光、灯具保护、动态节电等功能需求。
路灯方案网络构成

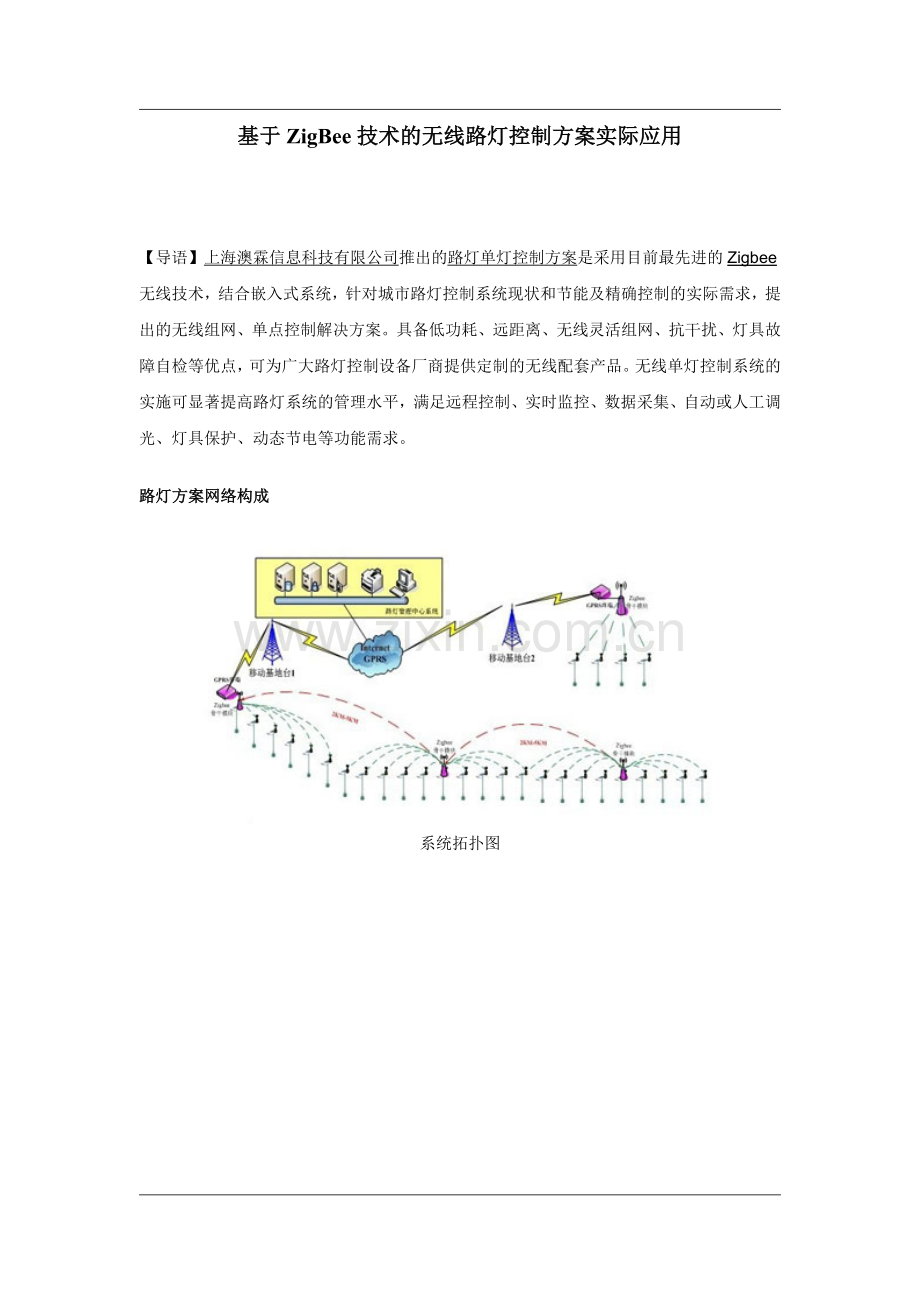

系统拓扑图

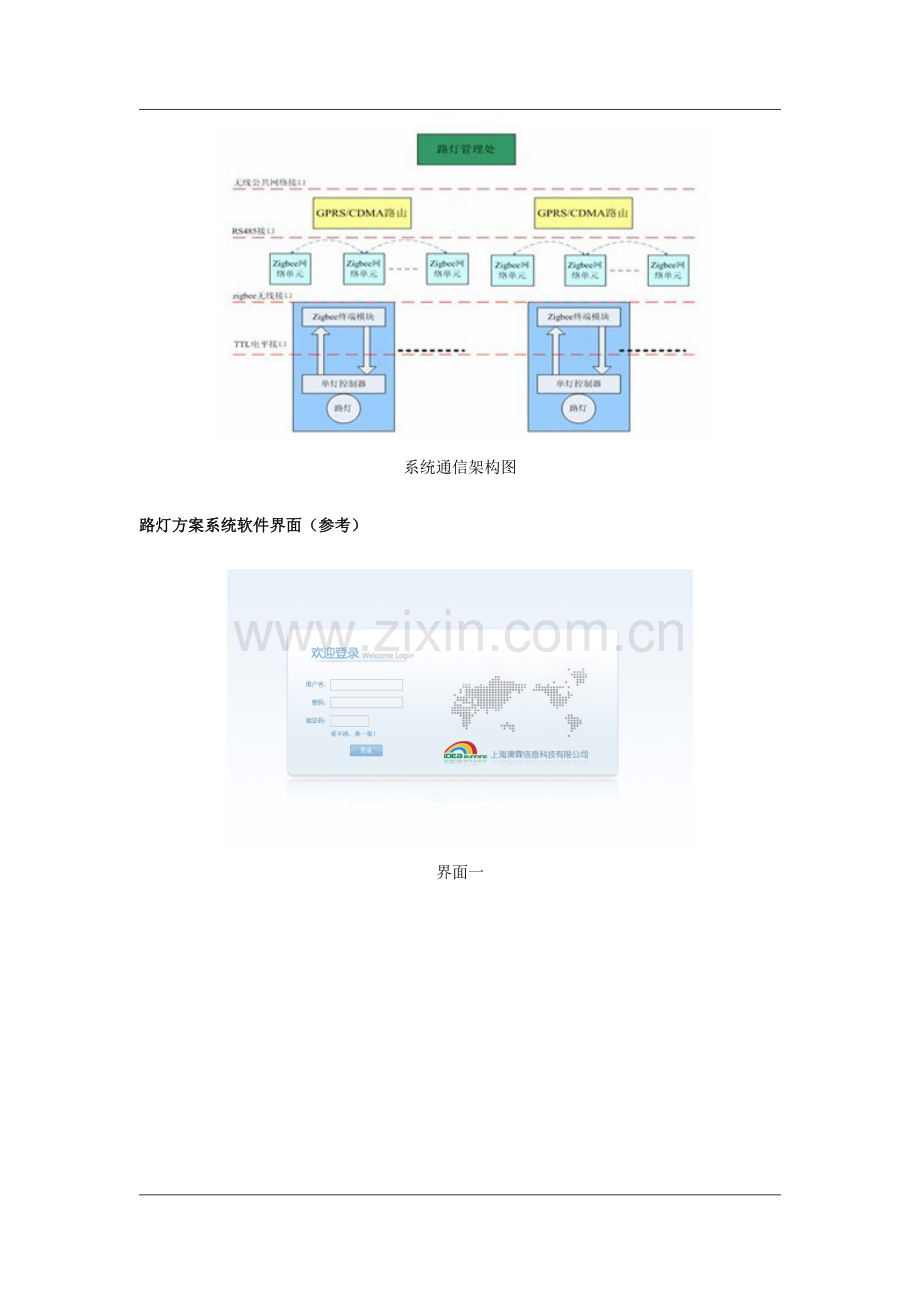

系统通信架构图
路灯方案系统软件界面（参考）

界面一

界面二

配套硬件参考：

路灯控制器

路灯通讯基站
无线路灯控制系统建成后将具有以下主要功能：
◎遥控：按时间曲线和光照度由监控中心计算机统一自动控制（群控、分组控制）各照明节点路灯和亮化灯（全夜灯、半夜灯、时段灯）的开/关，并能实现手动单节点、分组开关灯等功能。
◎遥测：按设定的时间周期自动巡测（2秒钟一个站点）或随机手动检测各节点路灯和亮化灯线路的电压、电流等工作参数，最多可检测3×8个交流信号。
◎遥信：能随时获取各节点和单灯的报警信息和开关状态。
◎遥调：实现与配电柜和单灯的调压、节能设备对接。
◎分组功能：可对照明节点进行任意功能分组，分别采用时控/光控、工作日/节假日/重大节日灯的多套控制方案。
◎多种模式转换功能：每天多达五种开关灯模式转化，方便实现半夜灯、时段灯、二次回灯等功能，模式转换时间可配置。
◎故障告警：采用声光、语音和短信多种形式报警，告警项目可配置。
◎GPS授时功能：采用卫星GPS系统，确保监控中心、灯光节点控制器、单灯控制器时间精准。
◎自主运行能力：照明节点控制器和单灯控制器具有自运行能力，确保无线通信不畅时正常开/关灯。
◎绿色与节能：无线路灯控制终端对每一个路灯进行无线智能控制和检测，能够自动或人工控制所有路灯的开灯、亮灯、暗灯、关灯，同时通过不同时段、不同时序，不同天气准确的改变控制路灯亮度，有效利用资源，节能减排。
