半坡施工组织设计.docx

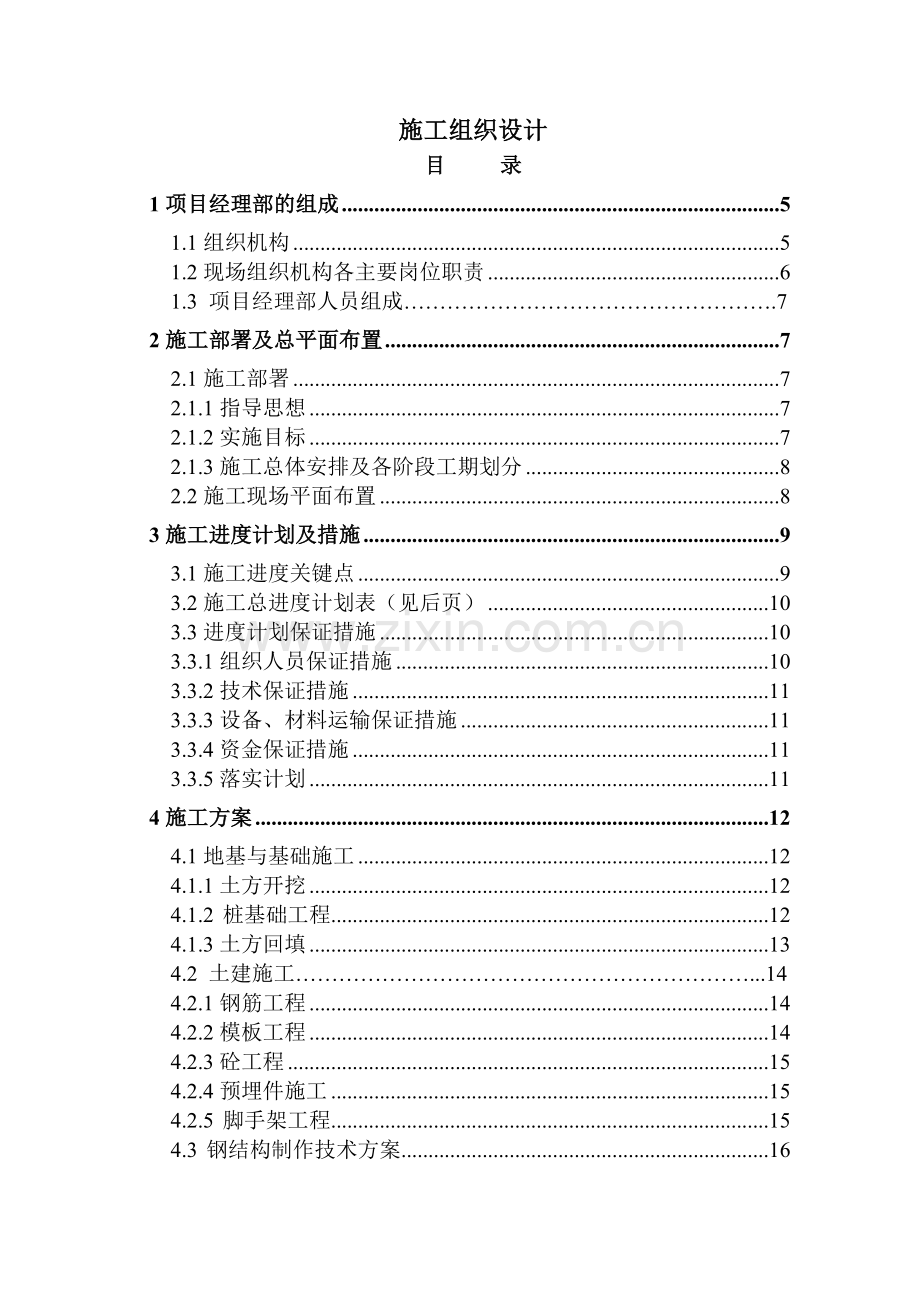

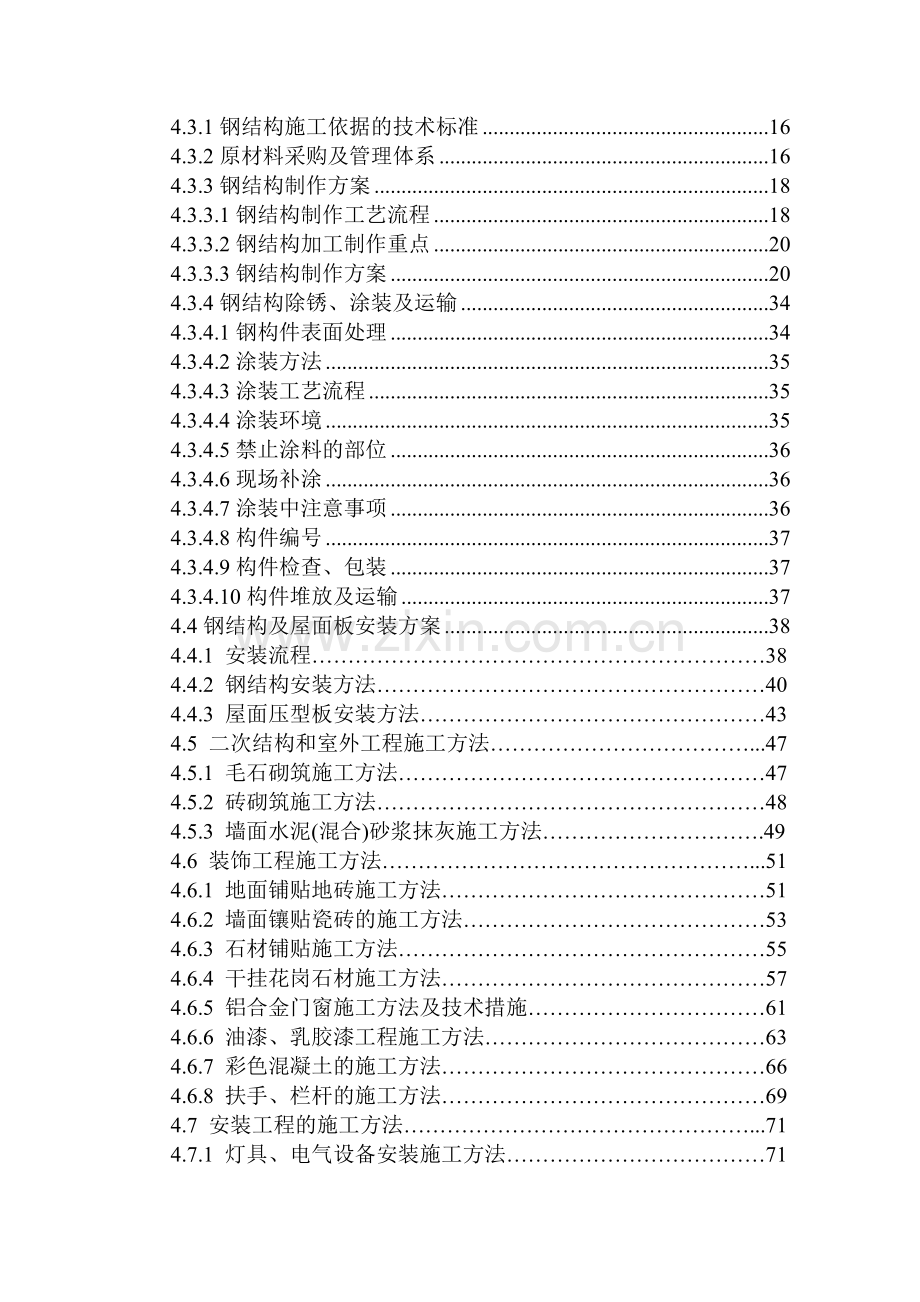

施工组织设计目 录1项目经理部的组成51.1组织机构51.2现场组织机构各主要岗位职责61.3 项目经理部人员组成.72施工部署及总平面布置72.1施工部署72.1.1指导思想72.1.2实施目标72.1.3施工总体安排及各阶段工期划分82.2施工现场平面布置83施工进度计划及措施93.1施工进度关键点93.2施工总进度计划表（见后页）103.3进度计划保证措施103.3.1组织人员保证措施103.3.2技术保证措施113.3.3设备、材料运输保证措施113.3.4资金保证措施113.3.5落实计划114施工方案124.1地基与基础施工124.1.1土方开挖124.1.2 桩基础工程124.1.3土方回填13 4.2 土建施工.144.2.1钢筋工程144.2.2模板工程144.2.3砼工程154.2.4预埋件施工154.2.5 脚手架工程154.3 钢结构制作技术方案164.3.1钢结构施工依据的技术标准164.3.2原材料采购及管理体系164.3.3钢结构制作方案184.3.3.1钢结构制作工艺流程184.3.3.2钢结构加工制作重点204.3.3.3钢结构制作方案204.3.4钢结构除锈、涂装及运输344.3.4.1钢构件表面处理344.3.4.2涂装方法354.3.4.3涂装工艺流程354.3.4.4涂装环境354.3.4.5禁止涂料的部位364.3.4.6现场补涂364.3.4.7涂装中注意事项364.3.4.8构件编号374.3.4.9构件检查、包装374.3.4.10构件堆放及运输374.4钢结构及屋面板安装方案384.4.1 安装流程384.4.2 钢结构安装方法404.4.3 屋面压型板安装方法43 4.5 二次结构和室外工程施工方法.47 4.5.1 毛石砌筑施工方法47 4.5.2 砖砌筑施工方法48 4.5.3 墙面水泥(混合)砂浆抹灰施工方法.49 4.6 装饰工程施工方法.51 4.6.1 地面铺贴地砖施工方法51 4.6.2 墙面镶贴瓷砖的施工方法53 4.6.3 石材铺贴施工方法55 4.6.4 干挂花岗石材施工方法57 4.6.5 铝合金门窗施工方法及技术措施61 4.6.6 油漆、乳胶漆工程施工方法63 4.6.7 彩色混凝土的施工方法66 4.6.8 扶手、栏杆的施工方法69 4.7 安装工程的施工方法.71 4.7.1 灯具、电气设备安装施工方法71 4.7.2 卫生器具安装施工方法74 4.7.3 卫生间防水层施工方法745质量安全保证措施765.1质量目标765.2质量保证体系775.3制作质量管理流程785.4安装质量管理流程795.5质量保证措施805.5.1质量检验评定依据805.5.2五步到位805.5.3构件检查805.5.4施工质量注意事项805.5.5测量质量控制815.6施工质量检测815.6.1检测机构组成825.6.2检测设备825.6.3检测内容及方法835.6.3.1原材料检验835.6.3.2号料、划线检验845.6.3.3 切割、锯割与铣削检验845.6.3.4装配检验845.6.3.5焊接检验855.6.3.6构件检验855.6.3.7除锈、涂装检验865.6.3.8焊缝质量检测865.7 成品、半成品保护875.8安全施工保证措施875.8.1安全施工组织体系885.8.2安全交底885.8.3高空作业安全措施895.8.4易燃、易爆安全管理措施895.8.5用电、用火安全措施895.8.6雨季、夜间施工905.8.7持证上岗905.8.8 遵守各种安全生产规程与规定906文物保护措施907主要材料、构配件计划928主要机械设备供应计划939劳动力安排9410文明施工措施9510.1文明施工目标9510.2文明施工组织体系9510.3文明施工措施9510.4做好现场文明施工管理工作9611 环境保护措施961项目经理部的组成1.1组织机构组织机构项目部总工程师钢结构加工部项目副经理（工厂加工）项目副经理（现场）项目经理 土建、钢结构安装资料管理员计划预算员计量员机械调度员安全员施工员质量检查员材料员土建作业队钢结构作业队装饰设备班组电工班组搅拌机班组砼浇筑班组钢筋班组瓦工班组木工班组装配班组铆工班组钳工班组焊工班组起重工班组电工班组1.2现场组织机构各主要岗位职责现场组织机构各主要岗位职责岗 位质 量 职 责项目经理负责管理要素，负责质量方针、质量目标的贯彻、执行，确定管理机构及职能人员的职责分工。项目总工程师负责工程质量及控制，纠正和预防措施，内部质量控制，质量方针和目标的贯彻落实。项目副经理负责施工生产、安全、机械设备管理、图纸转换以及质量方针、质量目标的贯彻落实。项目副经理负责文物保护、安全生产、文明施工工作。质量检查员负责工程质量检查及工序质量控制工作负责工程分部、分项工程的自评公司质量检查系统布置的其他工作材料员负责工程所用原材料、辅材、构件及设备的进场、标识、登记、保管工作；负责材料管理；负责公司物资系统布置的其他工作。技术员负责施工方案的编制、交底及技术管理工作；负责工程施工、竣工及交工资料的收集整理工作。施工员负责施工生产过程的施工条件、中间交接及对外联络工作。安全员负责施工生产安全管理工作，负责施工中的安全教育、检查及管理工作，负责特殊岗位操作人员的安全管理工作，特种作业人员的培训需求。机械员负责生产机械设备管理，实施机械设备管理的程序文件，提供符合要求的机械设备。计量员负责检验测量和试验设备的登记、检验、管理工作。计划预算员负责合同评审，施工生产计划的收发及管理工作；负责施工生产完成情况的统计、汇总及上报工作；负责合同评审工作。资料员负责文件和资料管理，质量记录的控制、登记；负责工程的技术质量文件资料的管理工作。1.3 项目经理部人员组成人员组成表序号职务姓名职称1项目经理王云教授高工2项目副经理于鲁佳高级工程师3项目副经理张旭工程师4项目总工谢如荣教授高工5质检员戴氢成助工6安全员陆森助工7预算员郭德强助工8材料员田秀轩助工9会计员李洁助会10统计员赵立娜会计员2施工部署及总平面布置2.1施工部署2.1.1指导思想 本公司将该工程作为信誉工程、品牌工程去施工，因此对本工程的指导思想是：以质量为中心采用ISO9002质量管理和质量保证标准建立工程质量管理保证体系，组织素质高的工程技术管理人员，优选技术素质高的工种班组进场施工。实行项目法管理，积极采用熟新技术、新工艺、新材料、科学管理、精心组织施工，确保文物安全，保持环境良好，安全文明高速地建造一流水平的优质工程。2.1.2实施目标 充分发挥公司的优势，精心施工，严格履行合同，确保实现如下目标： 质量目标 本工程质量确保达到合格工程。 工期目标 本工程总工期为200天。 安全、文明施工 本工程按JGJ59-99规范要求做好安全施工，杜绝死亡事故及重伤事故，轻伤控制在1以下。按照省文明工地标准，实现本工地达到省级文明工地标准要求。 在本工程的施工中重点突出做好以下新技术应用和重点把关。 a.钢结构自动焊接技术。 b.钢管相贯线焊接技术。2.1.3施工总体安排及各阶段工期划分 按照本工程的结构特点，将整个工程划分为五个阶段，即：一.基础施工阶段，二.土建施工阶段，三.钢结构加工阶段，四.钢结构安装阶段，五.装饰及水电安装阶段。本着先基础后钢结构、先展厅主体工程后附属工程的原则。库房工程和遗址展厅工程同时进行。 业主要求本工期200天，项目部计划基础施工、钢结构工厂制作60天，土建施工55天，钢结构安装40天，装饰安装45天。2.2施工现场平面布置现场平面布置原则：按照省级文明工地标准要求进行布置。详见后页“施工总平面图”。 现场三通一平 水源外接总水源,管径DN50,待进入现场后拟建水箱一个,分水源按现场平面及需要接到各使用部位。 现场中部外接00总电源。根据建设单位要求,进场后可从总电源直接引出,由建设单位装表计量,场内采用埋地电缆输送到各使用部位。 场内施工道路干线宽5，道路及搅拌站场地做砼硬化路面，并做0.5的坡度，坡向道路排水管，地表水通过路边排水管排入城市雨水管网，场内污水、生活污水，尽可能地接入城市污水管网。 开工前做好场地平整。 临时设施现场设置办公区，东侧设土建材料堆场、钢筋场和钢筋加工车间，砂、石料、水泥库场、搅拌站、总电源、总水源等。东侧南边设办公室。东南侧设钢结构堆料场、现场设拼装台等。所有生活设施设于场外。 施工设施设置 根据施工要求设置电焊机房：2处项目部办公室：1处五金房、油漆房、氧气房、乙炔房：各1处材料堆场：4处拼装场地：1处 施工用水、电施工用水采用外接总水源,管径DN50,分六个分水管按现场平面及需要接到各使用部位。现场拟建水箱一个。 施工总用电容量为1050A，分六个配电箱接至安装现场两侧。现场设三组大型照明灯，为夜间施工提供照明。3施工进度计划及措施3.1施工进度关键点根据本工程特点，影响施工进度的关键点见下表。施工进度关键点序号关键点控制或影响因素1深化设计乙方（需甲方或设计院认可）2地基处理与基础乙方3库房土建施工乙方4钢结构制作乙方5钢结构进场乙方6钢结构开始安装乙方（钢构安装前，需经有关单位对土建工程进行验收）7钢结构安装乙方8钢结构交验乙方（需有关单位参加）9二次结构及室外工程乙方10装饰及设备安装乙方3.2施工总进度计划表（见后页）3.3进度计划保证措施 编排合理详细的施工进度，抓住关键节点是促进施工进度的有力措施，同时科学的施工方案也是保证施工进度的重要因素。 在总体工期进度计划的控制下，编制月、旬进度，再由月、旬进度分解编制每日的日进度，按日落实当天的生产任务，当天任务当天完成，拖后任务加班赶上。做到日保旬、旬保月、最终达到总体施工进度的要求。3.3.1组织人员保证措施 建立强有力的项目管理班子，选择合适的有此类工程经验的管理和技术人员组建项目部。在人员组成上，不仅要考虑覆盖项目的各项管理业务，同时必须兼顾项目部技术力量的专业覆盖范围，保证项目管理工作的科学性、有效性、合理性。集中公司的优势兵力，调集技术业务精、能力素质高、施工经验丰富、劳动力配备足的施工队伍参与建设，保证各项工作保质、保量、按时完成。项目经理部内设专职部门，对施工班组进行归口管理，同时项目部各职能部门对施工班组的各项工作实行分工负责制。3.3.2技术保证措施 首先进行施工方案的选定工作。 技术人员深入现场，做好各项技术交底工作，建立完善的技术交底记录。现场出现技术问题，由技术负责人协同专人在规定时间内作出切实可行的解决方案。技术人员每天开一次碰头会，立争在问题出现前做到防患于未然。 制定合理的施工工艺，各工序科学穿插，防止人为窝工。 选择高效的施工设备，提高施工效率。3.3.3设备、材料运输保证措施工地现场施工设备由专人负责使用、保管、养护，严格遵守各项设备操作规程。建立现场设备台帐，定期记录设备运行情况。通过严格执行以上制度，有效降低因设备损坏原因造成的工期延误。 详细制定物资材料使用计划，严格材料采购、储运、限额发放各个环节的管理制度，保证自购物资材料供应的准确及时。充分利用各种材料，降低浪费的同时，协助业主做好管理工作。合理制定各项材料的运输计划，运输主管人员与材料主管人员随时沟通，根据工程需要可作临时运输调整。不因运输延误工期。做到现场材料供应及时、到位。3.3.4资金保证措施充分利用公司的资金优势，保证项目资金使用需求，保证工程项目正常运行。3.3.5落实计划首先在材料采购过程中，严把材料质量关，不合格材料不予采购。钢结构构件在工厂加工制作过程中，确定详细的加工生产计划，严格按操作规程执行加工工艺，确保质量要求，控制钢构件与设计图纸的误差，由专人负责填写详细加工记录。钢构件出厂严格按国家有关规范进行检验，不合格产品坚决不出厂，保证加工件合理有序地按期交付。构件在运输、拼装、安装过程中，由专人落实各项具体工作，制定各项工作的交接办法，并制定详细记录。选择最佳方案，使得土建、钢结构安装能穿插作业，减少相互影响，确保工程总体施工进度。4施工方案4.1地基与基础施工4.1.1土方开挖本工程设计室内标高0.00=407.50米。根据结构图纸，展厅部分及库房部分均采用人工挖孔灌注桩，桩径为800mm。库房部分桩基深度3.94.5米，承台顶标高-8.9米；展厅部分桩基深度14.415米，承台顶标高-0.5米。土方开挖采用机械结合人工进行，边坡采用放坡，放坡系数控制在1:1。基坑采用大开挖方式进行施工，库房槽底标高-9.9米，展厅槽底标高-1.6米 ；采用机械挖土，放坡系数1：1。开挖时，机挖至距槽底标高100mm处，其余土方采用人工清槽。采用人工打钎。依据技术部门绘制的打钎图进行放线、布点，点位撒上白灰点，严格按图纸要求合理安排钎探顺序，以防错打或漏打。打钎记录随打随记，记录要字迹清楚，内容要真实可靠，确保工程质量。钎探完成后，用砖盖孔，并在砖上写上点号，验槽完成后。钎孔灌满砂子。即可进行下道工序施工。监理和有关部门对基坑土方开挖进行验收合格后，与其进行交接签认手续，同时把标高和控制线引至槽内作为基坑清理的依据，即可进行基槽清理施工。4.1.2 桩基础工程本工程建筑物桩基采用大直径灌注桩（扩底）。混凝土强度等级C25，库房部分桩深3.94.5米，承台台厚度1m，承台顶标高-8.9米，基础梁顶标高-8.9米；展厅部分桩深14.415米，承台厚度11.1米，承台顶标高-0.5米，基础梁顶标高-0.5米。采用人工挖孔的方法进行施工。挖孔之前首先进行场地平整和放线工作，定好桩位后挖第一节桩孔土方，之后浇筑第一节砼护壁。护壁砼浇好后在其上二次投测标高及桩位十字轴线，并安装活动井盖、垂直运输设备、起重设备、活底吊土桶及照明、通风、排风设备。准备工作做好后，进行第二节桩身挖土，清理桩孔四壁、校核桩孔垂直度和直径。此时可拆卸上节模板，支第二节模板，浇筑第二节砼护壁。依次类推，循环作业直至设计深度。桩孔成型后，经监理、勘察、设计、建设单位共同验孔后再进行下道工序，并进行质量检测；现场做小应变动测，合格后方可进行下道施工工序。进行扩底作业、清理虚土、排除积水、检查尺寸和持力层之后，即吊装钢筋笼就位，浇筑桩身钢筋砼。混凝土为C25，采用预拌商品砼，浇筑时采用串桶方法。混凝土要垂直灌入桩内，并应连续分层浇筑，每层厚度不超过1.5米。4.1.3土方回填(1) 基础肥槽回填土素土。检查回填土的粒径，素土过5cm孔径筛。填土内有机物含量不得超过5，应确保分层回填。(2) 回填土施工前，将基槽内杂物清理干净，做好水平标志，控制回填土的高度和厚度。(3) 回填土要分层铺摊，虚铺厚度200mm250mm，夯实后为15cm，回填土留踏步槎，每步留出长度50cm。如回填上太湿，呈“橡皮土”现象，应将橡皮土挖出，重新换好土再予夯实。施工中，适当控制含水量，工地检验方法是：用手将土紧握成团，落地开花为宜。回填土采用蛙式打夯机进行夯实，靠近砖模和出墙管时采用人工用木夯夯实,夯实后按取点图做好环刀取样，测出土的干容重，达到要求后，再进行上一层土的铺设。每步回填土完成后，应进行拉线找平，超过标高的地方，及时依线铲平，低于标高的地方，补土夯实。做好干容重试验。4.2 土建施工 库房部分为钢筋砼现浇框架结构，共有四层，其中一、二层为半地下室结构。4.2.1钢筋工程本工程采用的钢筋直径22的一律采用等强滚压直螺纹形式连接和焊接，全部采用现场加工，钢筋直径22的采用搭接接头连接,搭接长度40D;悬挑梁不得有接头。新旧楼楼板、梁、墙体各部位联接处钢筋采用焊接。由钢筋工长统一提出钢筋加工单，现场统一配料，成型安装，随工程进度陆续进场。钢筋垂直运输及水平运输由吊车解决。钢筋保护层墙体采用塑料卡子、梯子筋控制，底板、顶板、梁底采用预制水泥砂浆垫块，其中底板5mm垫块采用豆石混凝土加钢板网制作，箍筋间距采用竖向及水平梯子筋控制，柱子钢筋采用定位箍控制。4.2.2模板工程本工程库房部分梁、柱模板采用15mm厚酚醛覆面木胶合板模板；承台采用定型钢模板；顶板模板采用12m厚酚醛覆面竹胶板清水模板，龙骨采用50100或100100的木方子，穿墙螺栓采用16穿墙螺纹外墙加止水板。支撑系统为48钢管加底托及“U”型托；楼梯模板采用18mm厚酚醛覆面木胶合板拼装模板；构造柱、圈梁采用12mm厚酚醛覆面竹胶模板，门窗口采用木质定型口模。模板隔离剂采用水乳型剂。门窗口采用木质定型口模。地下室墙体模板按集中配置一次；框架柱模板为集中配置，一次到底；顶板模板配置三个层模板；顶板模板的支撑系统随顶板模板量配置。运输采用人工搬运4.2.3砼工程 本工程除构造柱外，均采用预拌商品混凝土，垂直及水平运输采用地泵（HBT80）。构造柱混凝土为现场搅拌，现场设一台JW500型搅拌机。本工程基础部分砼等级C25，主体结构砼等级C30。本工程结构基础底板垫层厚100mm，砼C10。墙体涂刷养护灵养护；柱采用包裹塑料薄膜保水养护；底板采用浇水养护。 4.2.4预埋件施工(1) 预埋件制作：按图纸要求制作，切口处打光、磨平，检验合格并编号。(2) 预埋件安装：a安装时间：在砼基础支摸时安装预埋件；b安装定位：土建支模放线时，根据图纸标明的空间座标，倾斜角度，埋设在钢筋上；c预埋件固定：预埋件通过固定支座与钢筋焊牢。预埋件埋设处的钢模板也须局部加固，严防砼浇注时跑模或移位。(3) 预埋件复测 预埋件浇注固定后要进行复测，并根据上部结构的支座定位尺寸，在预埋件上划线标识，以便支座的安装。4.2.5 脚手架工程本工程外脚手架采用双排48钢管碗扣脚手架，做为结构防护及外装修操作施工使用。搭设高度13m。外架底部应座落素土上的垫板上。架子外侧满封密眼网，进出口搭设护头棚。地上结构施工时，附着于外脚手架搭设两座之字马道，供施工人员上下使用。 墙、柱钢筋及模板、混凝土施工时搭设临时脚手架。展厅屋面底板施工前需搭设满堂钢管脚手架，由于下面为遗址坑无法从地面搭设，仅能从钢结构桁架下面进行吊挂（见后页“吊挂脚手架搭设示意图”）。为保护文物、环境，脚手架应满铺跳板，底部满铺安全网，以防物体掉落，并达到防护棚架的作用。墙体砌筑时搭设双排48钢管架配合施工。4.3 钢结构制作技术方案4.3.1钢结构施工依据的技术标准钢结构工程施工质量验收规范（GB50205-2001）钢结构工程质量检验评定标准（GB50221-95）建筑钢结构焊接规程（JGJ81-91）网架结构技术规范（DBJ08-52-96）焊接技术考试规程（JG/T50822-96）4.3.2原材料采购及管理体系 材料员根据施工图中所提供的数量编制材料预算。编制材料预算时，同时考虑以下三方面内容：a 图纸中的设计及数量要求；b 业主方面书面形式的要求；c 根据构件实际情况对材料进行定尺。 所有钢材、焊材、油漆、涂料、螺栓等材料一律采购具有质量保证的知名企业产品，所有产品须达到国家有关标准。材料要与其质量保证书一同进厂。材料员应根据GB/T19002中的有关规定，对材料进行标志。根据设计要求对材料进行复检，复检结果得出后，方可进行施工。加工所剩余材料，标明材质、规格后退库。 材料管理的主要内容 a材料的验收入库； b材料的保管； c材料的发放； d仓库核算； e仓库盘点。 材料的验收入库时，钢结构制作和安装所需的物资进入仓库前，必须严格地对物品的数量、质量、品种、规格、合格证和发票进行检查验收的工作。 材料保管的要求及方法：a材料验收入库后，要根据各种材料的物理性能、化学成分、体积大小和数量分别加以保管，基本要求材料不短缺、不损坏、不变质、不混号，以确保材料的安全和帐、卡、物相符。同时，又要考虑发放、检查提高工作效率；b要分区、分类管理，根据材料的类别，合理地规划材料存放的固定区域；c四号定位，按库号、架号、层号、位号四者统一编号以与账页上的统一编号对应；d立牌、立卡、对空位编号的各类材料的性质和形状，以“五”位基数，做到五五成行、五五成方、五五成对。 材料发放：材料发放应坚持以下几项原则：a严格执行限额领料制度，凡有定额的按定额发料，无定额的按用料计划或资金标准发放；b实行送料制，由仓库人员积极主动地按计划和工程进展情况定期、定量、定点发料；c贯彻先进先出原则，以免材料自然损耗和久存变质；d实行补料审核制度，凡是工废、料废超计划等要求补料时，必须按规定的手续，经过审核和批准后方能允许补料；e对于设计变更或节约应实行退料和核档制度、规定责任、办理退料手续。材料部门对材料使用部门所消耗的材料定期核销。材料的核算： 材料要定期核算，要正确、及时、详细地记录各种材料的增减变动和结存情况。考核储备定额和占用资金的执行情况。清仓盘点： 工程项目部必须进行经常、定期的清仓盘点工作，盘点工作的主要内容如下：a检查帐、卡、物是否相符；b检查材料收发工作有无差错；c检查各类材料有无超储、变质和损坏；d检查库房的建筑、设备、工具和安全设备是否完善。 材料代用a钢结构制造和安装都必须按设计图纸施工，保证工程质量，符合设计要求和钢结构工程施工验收规范（GB50205-2001）的规定，由于材料资源供应问题或钢结构制造和安装施工中采用新技术、新材料、新工艺而导致有较大的修改，需要材料代用时，必须由资源供应部门按要求提出材料代用申请，呈报专职工程师并报请设计单位审核批准后方可代用；b施工单位提出材料代用不得影响结构性能、使用寿命、设计标准，结构的总尺寸不得受到影响；c材料的代用必须得到业主的签字同意，才能进行代用施工。4.3.3钢结构制作方案4.3.3.1钢结构制作工艺流程钢结构制作工艺流程图纸交底生产计划工艺卡、工艺细化材料采购杆件下料节点下料切割切割、对料装配、对号拼装定位拼装定位焊接焊接预装修磨、打钢印修磨、打钢印质检除锈涂装质检、标识包装、待运 4.3.3.2钢结构加工制作重点(1) H型钢梁柱制作；(2) 空间钢管桁架的制作(3)大型构件的校直；(4) 制定焊接顺序和工艺参数。4.3.3.3钢结构制作方案4.3.3.3.1施工准备在施工前，有关技术人员首先要检查施工图和施工技术资料是否齐全，并审核图纸和有关技术资料；对施工人员进行技术交底，使施工人员对所要制作的结构及有关数据、技术要求有所了解，并组织施工人员筹备施工用机械、工具等。对制作现场进行合理安排，确定材料及机具的堆放和安装地点，使其尽可能在机械作业区内，减少倒运次数和减轻工人的劳动强度。 4.3.3.3.2 空间桁架的制作：（1） 制作顺序：下料 煨弯 坡口 相贯线切割 组对 焊接 成型（2） 下料： 钢管按图纸1：1放样，并考虑煨弯弧面空间的影响，下料后的切口应磨光、打平。腹杆部分采用型材切割机按分段尺寸下料。其余具体操作要求详见4.3.3.3.3“下料的工艺要求”。（3） 煨弯： 应保证工件与模具的良好润滑，以减少摩擦和模具的磨损，保证工件的压制精度。 凹模与凸模之间的间隙要适当。间隙过大，工件容易起皱；间隙过小，坯料不易移动，从而使工件侧壁和转角处造成过度拉伸变薄，增加压制设备的负荷，使模具磨损增大，也使工件成型困难。（4） 相贯线切割： 根据计算机数据，在相贯线程控切割机完成。（5） 在钢管煨制完毕后，按分段长度下料，同时进行坡口。（6） 组对与焊接： 分段的钢管与腹杆、立杆焊接，采用气体保护焊打底，手弧焊进行盖面。对于平面桁架，采用常规的方法，在工作台上按图1：1放样将杆件对号入座，焊接成平面桁架。对于空间桁架，在工作台上按1：1做出胎架，将桁架分段在胎架上焊接成空间桁架。其余焊接的具体操作详见4.3.3.3.6“焊接”。4.3.3.3.3下料的工艺要求 熟悉施工图和产品制造工艺，合理安排各零件号料的先后顺序，且零件在材料上位置的排布，应符合制造工艺的要求。 根据施工图及下料数据，核对钢材牌号、规格并检查材料有无裂缝、夹层，表面疤痕或厚度不均匀等缺陷，并根据产品的技术要求，酌情处理。当材料有较大变形，影响号料精度时，应先对整板进行矫正，下料划线前，应先将材料垫放平整，即要利于下料划线和保证精度，又要保证安全和不影响他人工作。正确使用下料工具、量具，尽量减少操作引起的偏差。下料划线后，在零件的加工线、接缝线孔的中心位置打冲眼，并用明显油漆编号，为下道工序提供方便。利用各种方法、技巧，合理安排各零件在材料上的位置,最大限度地提高原材料的利用率。方法是:集中套排、余料利用、划线完毕即可切割，制作型钢的翼腹板必须使用自动切割机，切割前先将钢材切割面表面的铁锈污物等清除干净，切割后应清除毛刺、容渣及飞溅物。氧乙切割余量：10mm时 割缝宽1-2mm10-20mm时 割缝宽2.5mm切割零件长宽的允许偏差为 3.0mm切割面的平面度：0.5t（板厚）且不大于2 mm局部切口深度：1.0mm切割面的倾斜度：1.5mm并5%钢材的切割面应无裂纹，夹渣分层和大于1mm的缺棱。 4.3.3.3.4矫正、接板轧制钢材内部都存有余应力，经过气割造成板材内部应力的释放而引起板材的变形，以及受热不均也引起板材的变形，如果变形超过允许的偏差，则需对其进行矫正。 方法：冷矫正、热矫正 (1)冷矫正：常用的是锤击法，其缺点是易使工件表面受损，易引起材料的脆裂，这时应考虑用热矫正。 (2)热矫正：常用的是用氧乙焊枪加热板材，但要避免过热和过烧，使其产生热脆性，温度要控制在700C0-900C0，板材呈暗樱红色。 技术要求： 矫正后的工件表面不应有明显凹面或损伤，划痕深度不得大于0.5mm，钢板的局部挠曲度在1m范围内：14mm时 允许偏差为1.5 mm14时mm 允许偏差为1.0mm钢板的侧弯度1m，范围内允许偏差1.0mm，全长不超过3mm 接板时的对接坡口，应根据图纸要求加工，图上无要求时，应根据电焊工艺加工，推荐采用V型坡口，双面焊，具体要求如下：板10 b:16mm b:16mm b1:102mm b1:102mm c:21mm c:21mm e:1.5+1mm e:1.5+1mm 1.5-1.5mm 1.5-1.5mm p:21mm p:21mm 对接前连接接触面和沿焊缝边缘30-50mm范围内的铁锈、毛刺、污垢等应清除干净，对接口的允许偏差： 对口错边 t/10 且3.0mm 间隙 a 1.0mm 为抵消焊接变形，应将工件进行反变形处理，即在接口板下垫-20-30mm的钢板条。 4.3.3.3.5组对拼装此道工序应根据构件的长度结合制作、安装、运输的条件的限定，图纸的工艺要求进行，并根据结构型式，焊接方法和焊接顺序等因素确定，布置组对时，其定位必须考虑预留出焊接收缩量及齐头加工的余量，以及 接口焊缝错开位置尺寸200mm综合考虑，胎具及组装的首件必须严格检查合格后方可批量组对，组对时不得损伤母材，对残留的焊疤应修磨平整，点焊时不得在焊道以外的任何部位引弧，电焊间距不应大于500mm，焊缝长在20-30mm左右，焊肉不得过大影响焊工焊接，组对后的工件应立即用油漆在明显部位编号，并写明件数以便查找。组对程序： 临建上胎翼板 腹板 翼板 定位（尺寸及焊口错开位置） 夹紧 翼板对腹板垂直度 腹板垂直度调整 测量腹板中心 电焊（测量包括：线性尺寸，空间角度垂直等方面）组对胎具的制作：利用材料：工字梁C型钢 丝杠 首先将工字梁找平，C型钢横梁组合焊接，将制作好的侧面支撑焊在C型钢横梁一侧，并使其处于一平面，根据要求固定腹板支撑，丝杠定位根据要制作型钢的截面来定，而且丝杠对应在制作组对H型钢的腹板位置的高度。技术要求： 组对高度偏差h： 2.0mm 垂直度允许偏差：b/100且 2.0mm 中心偏移e：2.0mm 4.3.3.3.6焊接 H型钢焊接前，焊工应复查焊件接头质量和焊区的处理情况，当不符合要求时，应经修整合格后方可施焊，并设相应的焊缝的引弧和引出板，且长度大于20 mm，最后应清理焊缝表面的熔渣及两侧飞溅物，检查外观质量，有缺陷时应修补至合格。 技术要求： 为减少焊接变形，焊前首先将工件垫平。 单员焊接的操作式： 焊成凹形的角焊缝，焊缝金属与母材应平缓过度。 电焊条不得使用脱皮、焊蕊生锈的，并有出厂合格证，潮湿天气作业时，应对电焊条进行烘干处理。 施焊前，焊工应复查焊件接头质量和焊区处理情况，合格后方可施焊，要求焊工在焊缝两端设有引弧和引出板，其材质和坡口形式与焊件应相同，焊后用气割切除，焊接时，焊工应遵守焊接工艺，不得自由施焊及在焊道以外的母材上引弧。多层焊接宜连续施焊。每一层焊道完后应及时清理检查，清除缺陷后再焊，焊缝同一部分的返修次数不宜超过二次，否则按返修工艺进行处理。焊接完毕，焊工应清理焊缝表面的熔渣及两侧的飞溅物，检查焊缝外观质量。 铆工对焊接变形进行矫正，合格后供组对拼装使用。 焊缝等级评定标准见下表：内部缺陷超件未焊满根部收缩咬边一级焊缝100%不允许不允许不允许二级焊缝20%0.2+0.02t且1.00.2+0.02t且1.00.05t且0.5连续100三级焊缝0.2+0.04t且2.00.2+0.04t且2.00.1t且1.0长度不限焊缝质量等级一级二级三级内部缺陷超声波探伤评定等级检验等级B级B级裂纹弧坑裂纹电弧擦伤飞溅一级焊缝 均不 允许不允许不允许 清除 干净二级焊缝不允许不允许三级焊缝允许个别5.0的弧坑裂纹允许个别的接头不良焊瘤表面夹渣表面气孔一级焊缝不允许不允许不允许不允许二级焊缝 深度0.05t且0.5不允许不允许每50.0允许0.4t，且0.3气孔人个，孔距6倍孔径三级焊缝0.1t且1.0不允许深0.2t长0.5t且2.0角焊缝厚度不足角焊焊缝脚不对称一级焊缝二级焊缝三级焊缝0.3+0.5t且2.0每100.0焊缝长的内部缺陷总长25.0 差值2+0.2h (1)焊接标准和技术要求采用的标准：招标图纸、技术条款和说明建筑钢结构焊接规程（JGJ81-91）钢制压力容器焊
