江苏省高速公里质量管理表格使用指南

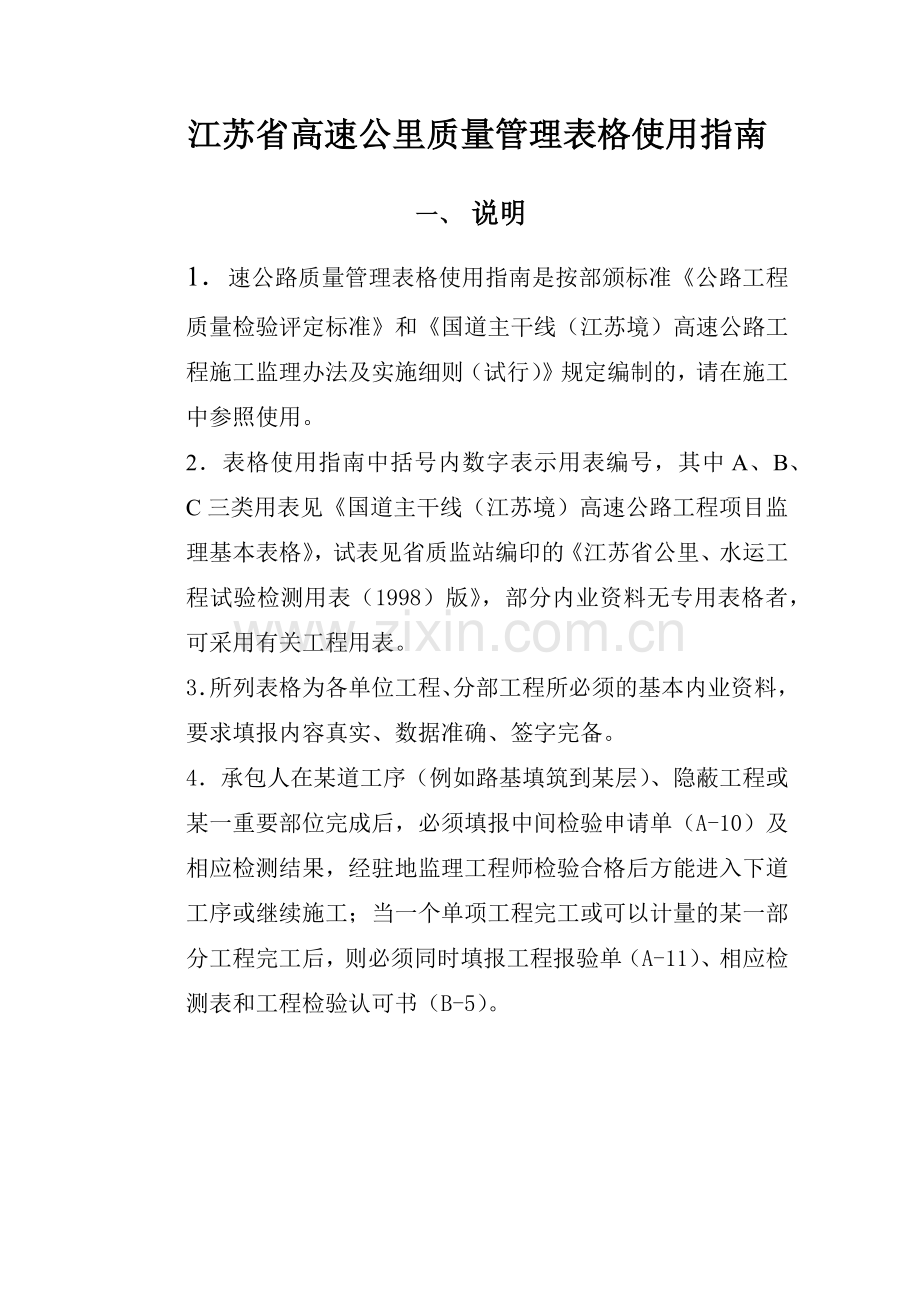

一、 说明

1．速公路质量管理表格使用指南是按部颁标准《公路工程质量检验评定标准》和《国道主干线（江苏境）高速公路工程施工监理办法及实施细则（试行）》规定编制的，请在施工中参照使用。
2．表格使用指南中括号内数字表示用表编号，其中A、B、C三类用表见《国道主干线（江苏境）高速公路工程项目监理基本表格》，试表见省质监站编印的《江苏省公里、水运工程试验检测用表（1998）版》，部分内业资料无专用表格者，可采用有关工程用表。
3．所列表格为各单位工程、分部工程所必须的基本内业资料，要求填报内容真实、数据准确、签字完备。
4．承包人在某道工序（例如路基填筑到某层）、隐蔽工程或某一重要部位完成后，必须填报中间检验申请单（A-10）及相应检测结果，经驻地监理工程师检验合格后方能进入下道工序或继续施工；当一个单项工程完工或可以计量的某一部分工程完工后，则必须同时填报工程报验单（A-11）、相应检测表和工程检验认可书（B-5）。

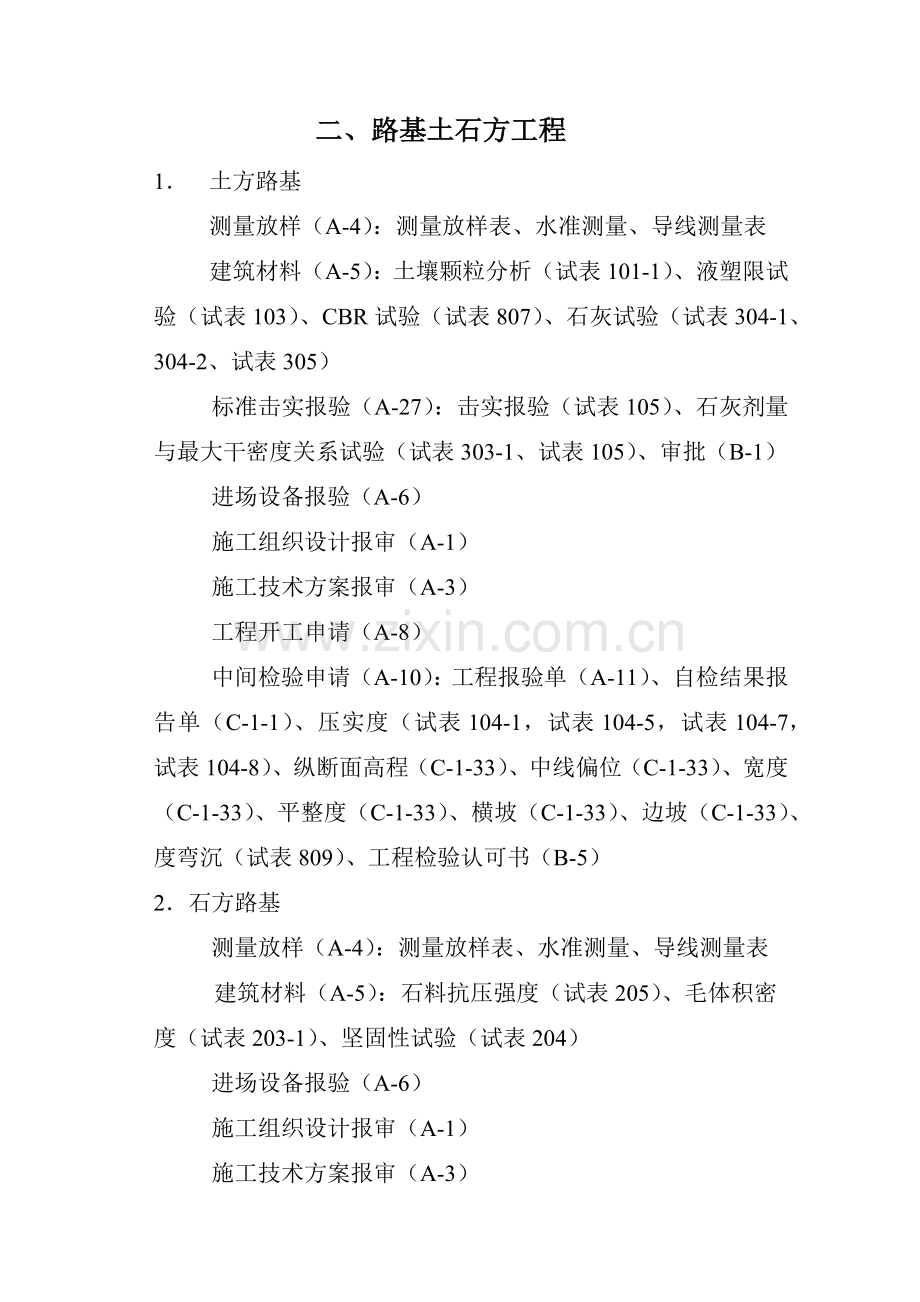

二、路基土石方工程
1． 土方路基
测量放样（A-4）：测量放样表、水准测量、导线测量表
建筑材料（A-5）：土壤颗粒分析（试表101-1）、液塑限试
验（试表103）、CBR试验（试表807）、石灰试验（试表304-1、304-2、试表305）
标准击实报验（A-27）：击实报验（试表105）、石灰剂量与最大干密度关系试验（试表303-1、试表105）、审批（B-1）
进场设备报验（A-6）
施工组织设计报审（A-1）
施工技术方案报审（A-3）
工程开工申请（A-8）
中间检验申请（A-10）：工程报验单（A-11）、自检结果报告单（C-1-1）、压实度（试表104-1，试表104-5，试表104-7，试表104-8）、纵断面高程（C-1-33）、中线偏位（C-1-33）、宽度（C-1-33）、平整度（C-1-33）、横坡（C-1-33）、边坡（C-1-33）、度弯沉（试表809）、工程检验认可书（B-5）
2．石方路基
测量放样（A-4）：测量放样表、水准测量、导线测量表
建筑材料（A-5）：石料抗压强度（试表205）、毛体积密
度（试表203-1）、坚固性试验（试表204）
进场设备报验（A-6）
施工组织设计报审（A-1）
施工技术方案报审（A-3）
工程开工申请（A-8）
中间检验申请（A-10）：工程报验单（A-11）、自检结果
报告单（C-1-3）、厚度和碾压遍数记录表、104-7，纵断面高程（C-1-33）、中线偏位（C-1-33）、宽度（C-1-33）、平整度（C-1-33）、横坡（C-1-33）、边坡度（C-1-33）、工程检验认可书（B-5）
3．软土地基处理
测量放样（A-4）：测量放样表、水准测量、导线测量表
建筑材料（A-5）：砂筛分试验（试表402-2）、砂含泥量试验（试表408）、土工布试验（试表708）、碎石筛分（试表401-1）、碎石含泥量（试表408）、水泥强度试验（试表501）、塑料排水板试验（试表707）
（1）粉体搅拌桩
施工组织设计报审（A-1）
施工技术方案报审（A-3）
进场设备报验（A-6）
工程开工申请（A-8）
中间检验申请（A-10）：工程报验单（A-11）、自
检结果报告单（C-1-7）、桩距检测（C-1-33）、桩径检测（C-1-33）、桩长检测（C-1-33）、竖直度检测（C-1-33）粉喷量（C-1-33）、工程检验认可书（B-5）
（2）挤密碎石桩
施工组织设计报审（A-1）
施工技术方案报审（A-3）
进场设备报验（A-6）
工程开工申请（A-8）
中间检验申请（A-10）：工程报验单（A-11）、自
检结果报告单（C-1-5）、桩距检测（C-1-33）、桩径检测（C-1-33）、桩长检测（C-1-33）、灌石量检测（C-1-33）、工程检验认可书（B-5）
（3）塑料排水板
施工组织设计报审（A-1）
施工技术方案报审（A-3）
进场设备报验（A-6）
工程开工申请（A-8）
中间检验申请（A-10）：工程报验单（A-11）、自
检结果报告单（C-1-6）、板距检测（C-1-33）、板长检测（C-1-33）竖直度检测（C-1-33）、工程检验认可书（B-5）
（4）砂垫层、土工布中间检验申请（A-10）：工程报验单（A-11）、自检结果报告单、砂垫层厚度（C-1-33）、砂垫层宽度（C-1-33）、土工布宽度（C-1-33）、工程检验认可书（B-5）

三、排水工程
1．管道基础及管节安装
测量放样（A-4）：测量放样表、水准测量表
建筑材料（A-5）：砂筛分试验（试表402-2）、砂含泥量试验（试表408）、碎石筛分试验（试表404）、集料压碎试验（试表406）、水泥物理性能试验（试表501）、管节质保单
水泥混凝土配合比设计报审（A-27、试表505）、审批（B-1）
施工组织设计报审（A-1）
进场设备报验（A-6）
工程开工申请（A-8）
中间检验申请（A-10）：工程报验单（A-11）、自检结果报告单（C-1-23）、混凝土抗压强度试验（试表507）、管轴线偏位（C-1-33）、管内底高程（C-1-33）、基础厚度（C-1-33）、管座宽度（C-1-33）、抹带宽、厚度（C-1-33）、工程检验认可书（B-5）、
2． 检查（雨水）井砌筑
测量放样（A-4）：测量放样表、水准测量表
建筑材料（A-5）：砂浆配合比设计报审（A-27、试表506）、混凝土配合比设计报审（A-27、试表505）、审批（B-1）
中间检验申请（A-10）：工程报验单（A-11）、自检结果报告单（C-1-24）、砂浆或混凝土强度试验（试表508、试表507）轴线偏位（C-1-33）、圆井直径或方井长宽（C-1-33）、工程检验认可书（B-5）、
3． 浆砌排水沟
测量放样（A-4）：测量放样表、水准测量表
建筑材料（A-5）：块石试验（试表205）、砼预制板检验、砂浆配合比设计报审：（A-27、试表506）、审批（B-1）
中间检验申请（A-10）：工程报验单（A-11）、自检结果报
告单（暂缺，按JTJ070-94第16页表取用）、砂浆强度（试表509）、轴线偏位（C-1-33）、沟底高程（C-1-33）、墙面顺直度（C-1-33）、断面尺寸（C-1-33）、砌体厚度（C-1-33）、基础垫层厚度、宽度（C-1-33）、工程检验认可书（B-5）

四、挡土墙、防护及其它砌石工程
1． 锥坡、护坡
测量放样（A-4）：测量放样表、水准测量表
建筑材料（A-5）：块石试验（试表205）
砂浆配合比设计报审：（A-27、试表506）、审批（B-1）
中间检验申请（A-10）：工程报验单（A-11）、自检结果报
告单（C-1-20）、砂浆强度（试表509）、顶面高程（C-1-33）、表面平整度（C-1-33）、厚度（C-1-33）、底面高程（C-1-33）、工程检验认可书（B-5）
2． 砌石工程
测量放样（A-4）：测量放样表、水准测量表
建筑材料（A-5）：块石试验（试表205）、水泥检验（试表501）、砂筛分检验（试表401-2）
砂浆配合比设计报审：（A-27、试表506）、审批（B-1）
中间检验申请（A-10）：工程报验单（A-11）、自检结果报告单（C-1-19）、砂浆强度（试表509）、顶面高程（C-1-33）、大面平整度（C-1-33）、坡度（C-1-33）、断面尺寸（C-1-33）、工程检验认可书（B-5）

五、路面工程
1． 二灰土底基层
测量放样（A-4）：测量放样表、水准测量表
建筑材料报验单（A-5）：土壤塑性指数测定（试表103）、粉煤灰检验报告（试表307-2）、石灰化学成分试验（试表304-2）
配合比设计报审（A-27）：无侧限抗压强度试验（试表302、审批（B-1）
进场设备报验（A-6）
施工组织设计报审（A-1）
施工技术方案报审（A-3）
试铺路面开工申请（A-8）
试铺路面总结报审（A-27）：中间检验申请（A-10）：工程
报验单（A-11）、自检结果报告单（C-1-11）、压实度（试表104-5）、平整度（C-1-33）、纵断面高程（C-1-33）、宽度（C-1-33）、厚度（C-1-33）、中线偏位（C-1-33）、横坡（C-1-33）、强度（试表302）工程检验认可书（B-5）、审批（B-1）
二灰土底基层可工申请（A-8）
中间检验申请（A-10）：工程报验单（A-11）、自检结果报
告单（C-1-11）、压实度（试表104-5）、平整度（C-1-33）、纵断面高程（C-1-33）、宽度（C-1-33）、厚度（C-1-33）、中线偏位（C-1-33）、横坡（C-1-33）、强度（试表302）工程检验认可书（B-5）
2． 二灰碎石基层
测量放样（A-4）：测量放样表、水准测量表
建筑材料报验单（A-5）：碎石压碎试验（试表406）、碎石筛分（试表401-1）、碎石含泥量（试表408）、粉煤灰检验报告（试表307-2）石灰化学成分试验（试表304-2）
进场设备报验（A-6）
施工组织设计报审（A-1）
施工技术方案报审（A-3）
配合比设计报审（A-27）：无侧限抗压强度试验（试表302）、集料筛分试验（试表404）、审批（B-1）
试铺路面开工申请（A-8）
试铺路面总结报审（A-27）：中间检验申请（A-10）：工程
报验单（A-11）、自检结果报告单（C-1-12）、压实度（试表104-5）、平整度（C-1-33）、纵断面高程（C-1-33）、宽度（C-1-33）、厚度（C-1-33）、中线偏位（C-1-33）、横坡（C-1-33）、强度（试表302）工程检验认可书（B-5）、审批（B-1）
二灰碎石基层可工申请（A-8）
中间检验申请（A-10）：工程报验单（A-11）、自检结果报
告单（C-1-12）、压实度（试表104-5）、平整度（C-1-33）、纵断面高程（C-1-33）、宽度（C-1-33）、厚度（C-1-33）、中线偏位（C-1-33）、横坡（C-1-33）、强度（试表302）工程检验认可书（B-5）
3.沥青路面下封层
测量放样（A-4）：测量放样表
建筑材料报验单（A-5）：集料筛分（试表401-1）、集料含泥量（试表408）
进场设备报验（A-6）
中间检验申请（A-10）、工程报验单（A-11）、自检报告、集料用量检测、乳化沥青用量检测、渗水试验、工程检验认可书（B-5）
4.沥青面层
测量放样（A-4）：测量放样表、高程测量表
建筑材料报验单（A-5）：集料筛分（试表401-1）、石料压碎值（试表406）、洛杉矶磨耗试验（试表412）、集料视密度（试表405）、集料吸水率、粗集料与沥青粘附性（试表605）、细长扁平颗粒含量（试表407）、含泥量（试表408）、集料磨光值试验（试表410）、矿粉亲水系数试验（试表615）、矿粉含水量（试表615）、针入度、延度、软化点试验（试表601）
进场设备报验单（A-6）
施工组织设计报审（A-1）
施工技术方案报审（A-3）
沥青混合料目标配合比报审（A-27）：矿料级配组成（试表608）、沥青混合料稳定度试验记录（试表609）、沥青混合料最佳沥青用量试验（试表611-1）、沥青混合料沥青用量选定试验（试表611-2）、审批（B-1）
沥青混合料生产配合比报审（A-27）、矿料级配组成（试表608）、沥青混合料稳定度试验记录（试表609）、审批（B-1）
沥青混合料试拌报审（A-27）、沥青混合料稳定度试验记录（试表609）、沥青含量及矿料级配检验（试表612）、审批（B-1）
试铺路面开工申请（A-8）
试铺路面总结报审（A-27）：中间检验申请（A-10）、工程报验单（A-11）、自检报告（C-1-15）、压实度（试表803）、平整度（试表810）、弯沉（试表809）、摩擦系数（试表804）、构造深度（试表804）、厚度（C-1-33）、中线偏位（C-1-33）、纵断面高程（C-1-33）、宽度（C-1-33）、横坡（C-1-33）、沥青混合料稳定度检验（试表609）、沥青含量及矿料级配检验（试表612）、工程检验认可书（B-5）
沥青面层开工申请（A-8）
中间检验申请（A-10）、工程报验单（A-11）、自检报告（C-1-15）、压实度（试表803）、平整度（试表810）、弯沉（试表809）、摩擦系数（试表804）、构造深度（试表804）、厚度（C-1-33）、中线偏位（C-1-33）、纵断面高程（C-1-33）、宽度（C-1-33）、横坡（C-1-33）、沥青混合料稳定度检验（试表609）、沥青含量及矿料级配检验（试表612）
5.水泥混凝土路面面层
测量放样（A-4）：测量放样表、高程测量表
建筑材料报验单（A-5）：集料筛分（试表401-1）、石料压碎值（试表406）、集料视密度（试表405）、细长扁平颗粒含量（试表407）、含泥量（试表408）、砂筛分（试表401-2）、砂视密度（试表402）、砂含泥量（试表408）、水泥物理性能试验（试表501）
进场设备报验（A-6）
施工组织设计报审（A-1）
施工技术方案报审（A-3）
水泥混凝土配合比报审（A-27）：水泥混凝土配合比设计（试表505）、水泥混凝土抗折强度试验（试表508）、集料筛分试验（试表611-1）、审批（B-1）
水泥混凝土路面面层开工申请（A-8）
中间检验申请（A-10）、工程报验单（A-11）、自检报告（C-1-16）、水泥混凝土抗折强度试验（试表508）、板厚（C-1-33）、平整度（C-1-33，试表810）、临板高差（C-1-33）、纵横顺直度（C-1-33）、路面宽度（C-1-33）、纵断高程（C-1-33）、横坡（C-1-33）、水泥混凝土芯样强度试验（试表511-1）、抗滑构造深度（试表804）、工程检验认可书（B-5）

六.桥梁工程
（一） 基础及下部结构
测量放样（A-4）：测量放样表、高程测量表
建筑材料报验单（A-5）：集料筛分（试表401-1）、石料压碎值（试表406）、集料视密度（试表405）、细长扁平颗粒含量（试表407）、集料含泥量（试表408）、砂筛分（试表401-2）、砂视密度（试表402）、砂含泥量（试表408）、水泥物理性能试验（试表501）、钢筋拉伸、弯曲试验（试表701-1）、钢筋焊接试验（试表703）、泥浆性能测定（试表704）、混凝土用水水质分析（试表704）
进场设备报验（A-6）
施工组织设计报审（A-1）
施工技术方案报审（A-3）
开工申请（A-8）
1. 钻孔桩
水泥混凝土配合比设计报审（A-27）：水泥混凝土配合比设计（试表505）、水泥混凝土抗压强度试验（试表508）、集料筛分试验（试表404）、审批（B-1）
中间检验申请（A-10）、工程报验单（A-11）、自检报告（C-2-15）、钻孔过程记录表（试表813）钻孔桩桩孔现场质量检验报告单（C-2-2）、钻孔桩钢筋现场质量检验报告单（C-2-4）、混凝土浇注申请报告（C-2-5）、水下混凝土灌注记录（试表817）、混凝土强度试验（试表507）桩基动测记录（试表802）、工程检验认可书（B-5）
2. 承台和系梁
水泥混凝土配合比设计报审（A-27）：水泥混凝土配合比设计（试表505）、水泥混凝土抗压强度试验（试表508）、集料筛分试验（试表404）、审批（B-1）
中间检验申请（A-10）：工程报验单（A-11）、自检报告单（C-2-18）、模板检验单（C-2-7）、钢筋安装检验单（C-2-21）、混凝土浇注申请报告（C-2-5）、混凝土强度试验（试表507）、工程检验认可书（B-5）
3. 立柱
水泥混凝土配合比设计报审（A-27）：水泥混凝土配合比设计（试表505）、水泥混凝土抗压强度试验（试表508）、集料筛分试验（试表404）、审批（试表B-1）
中间检验申请（A-10）：工程报验单（A-11）、自检报告单（C-2-8）、模板检验单（C-2-7）、钢筋安装检验单（C-2-21）、混凝土浇注申请报告（C-2-5）、混凝土强度试验（试表507）、工程检验认可书（B-5）
4. 墩（台）帽
水泥混凝土配合比设计报审（A-27）：水泥混凝土配合比设计（试表505）、水泥混凝土抗压强度试验（试表508）、集料筛分试验（试表404）、审批（试表B-1）
中间检验申请（A-10）：工程报验单（A-11）、自检报告单（C-2-20）、模板检验单（C-2-7）、钢筋安装检验单（C-2-21）、混凝土浇注申请报告（C-2-5）、混凝土强度试验（试表507）、工程检验认可书（B-5）
（二） 上部结构
1. 预制安装
建筑材料报验单（A-5）：集料筛分（试表401-1）、石料压碎值（试表406）、集料视密度（试表405）、细长扁平颗粒含量（试表407）、集料含泥量（试表408）、砂筛分（试表401-2）、砂视密度（试表402）、砂含泥量（试表408）、水泥物理性能试验（试表501）、钢筋拉伸、弯曲试验（试表701-1）、钢筋焊接试验（试表703）、钢绞线试验（试表701-2）、混凝土用水水质分析（试表704）
进场设备报验（A-6）
施工组织设计报审（A-1）
施工技术方案报审（A-3）
水泥混凝土配合比设计报审（A-27）：水泥混凝土配合比设计（试表505）、水泥混凝土抗压强度试验（试表508、507）、集料筛分试验（试表404）、水泥混凝土抗压弹性模量（试表513）、审批（B-1）
开工申请（A-8）
预制梁中间检验申请（A-10）、工程报验单（A-11）：自检报告单（C-2-20）、模板检验单（C-2-7）、混凝土强度（试表508）、板梁长度（C-1-33）、宽度（C-1-33）、高度（C-1-33）、跨度（C-1-33）、支座表面平整度（C-1-33）、系梁及预埋件位置（C-1-33）、模板检验单（C-2-7）、钢筋安装检验单（C-2-21）、先张法现场质量检验单（C-2-23）、后张法现场质量检验单（C-2-25）、千斤顶施加应力与放松记录表（C-2-27）、千斤顶施加应力记录表（C-2-29）、构件压浆记录表（C-2-28）、水泥混凝土抗压弹性模量（试表513）、混凝土浇注报告（C-2-5）、工程检验认可书（B-5）
板梁安装中间检验申请（A-10）、工程报验单（A-11）：自检报告单（C-2-31）、支座偏差（C-1-33）、梁板倾斜差（C-1-33）、梁缝宽偏差（C-1-33）、梁高差（C-1-33）、横隔板错位（C-1-33）、灰浆填缝（C-1-33）、桥面总宽（C-1-33）、工程检验认可书（B-5）
2．现场浇筑
建筑材料报验单（A-5）：集料筛分（试表401-1）、石料压碎值（试表406）、集料视密度（试表405）、细长扁平颗粒含量（试表407）、集料含泥量（试表408）、砂筛分（试表401-2）、砂视密度（试表402）、砂含泥量（试表408）、水泥物理性能试验（试表501）、钢筋拉伸、弯曲试验（试表701-1）、钢筋焊接试验（试表703）、钢绞线试验（试表701-2）、混凝土用水水质分析（试表704）
进场设备报验（A-6）
施工组织设计报审（A-1）
施工技术方案报审（A-3）
中间检验申请（A-10）、工程报验单（A-11）：自检报告单（C-2-22）、混凝土强度（试表507）、砼弹性模量（试表513）、断面尺寸（C-1-33）、轴线偏位（C-1-33）、高程（C-1-33）、支座位置（C-1-33）、预埋件位置（C-1-33）、表面平整度（C-1-33）、模板检验单（C-2-7）、钢筋安装检验单（C-2-21）、先张法现场质量检验单（C-2-23）、后张法现场质量检验单（C-2-25）、千斤顶施加应力记录表（C-2-29）、构件压浆记录表（C-2-28）、水泥混凝土抗压弹性模量（试表513）、混凝土浇注申请报告（C-2-5）、模板预压记录表（C-1-33）、工程检验认可书（B-5）
3．总体及桥面
水泥混凝土配合比设计报审（A-27）：水泥混凝土配合比设计（试表505）、水泥混凝土抗压强度试验（试表508、507）、集料筛分试验（试表404）、水泥混凝土抗压弹性模量（试表513）、审批（B-1）
中间检验申请（A-10）、工程报验单（A-11）：桥面铺装现场质量检验报告（C-2-36）、混凝土强度（试表507）、平整度（C-1-33）、纵断高程（C-1-33）、横坡（C-1-33）、宽度（C-1-33）、钢筋网长、宽度（C-1-33）、钢筋网眼尺寸（C-1-33）、钢筋网绑扎情况（C-1-33）、工程检验认可书（B-5）
中间检验申请（A-10）、工程报验单（A-11）：桥梁总体现场质量检验报告（C-2-1）、桥面中线偏位（C-1-33）、桥宽（C-1-33）、桥长（C-1-33）、引道中心线与桥梁中心线的衔接（C-1-33）、桥头高程衔接（C-1-33）、工程检验认可书（B-5）
七、涵洞工程
1．管涵
建筑材料报验单（A-5）：碎石筛分（试表404）、砂筛分（试表401-2）、水泥物理性能试验（试表501）、管节检验报告
水泥混凝土配合比设计报审（A-27）：水泥混凝土配合比设计（试表505）、审批（B-1）
测量放样（A-4）：水准测量表、导线测量表
开工申请（A-8）
中间检验申请（A-10）工程报验单（A-11）管涵现场质量检验单（C-1-27）、混凝土强度（试表508）、轴线偏位（C-1-33）、涵底高程（C-1-33）、涵管长度（C-1-33）、管座宽度（C-1-33）、相临管节底面错口（C-1-33）、工程检验认可书（B-5）
2.盖板涵、相涵、通道
建筑材料报验单（A-5）：碎石筛分（试表404）、砂筛分（试表401-2）、水泥物理性能试验（试表501）、钢筋拉伸、弯曲试验（试表701-1）
测量放样（A-4）：水准测量表
水泥混凝土配合比设计报审（A-27）：水泥混凝土配合比设计（试表505）、审批（B-1）
开工申请（A-8）
中间检验申请（A-10）工程报验单（A-11）：结构物基底现场质量检验单（C-1-17）、基底承载能力（C-1-33）、轴线平面偏位（C-1-33）、基底高程（C-1-33）、平面尺寸（C-1-33）、基底平整度（C-1-33）、工程检验认可书（B-5）
中间检验申请（A-10）工程报验单（A-11）：混凝土基础现场质量检验单（C-2-6）、混凝土强度（试表508）、平面尺寸（C-1-33）、基底高程（C-1-33）、基础顶面高程（C-1-33）、轴线偏位（C-1-33）、工程检验认可书（B-5）
中间检验申请（A-10）工程报验单（A-11）：盖板涵、相涵、通道现场质量检验单（C-1-29）、混凝土强度（试表508）、轴线偏位（C-1-33）、工程检验认可书（B-5）、长度（C-1-33）、孔径（C-1-33）、顶面高程（C-1-33）、净高（C-1-33）、模板检验单（C-2-7）、钢筋加工及现场检验报告单（C-2-21）、工程检验认可书（B-5）。
