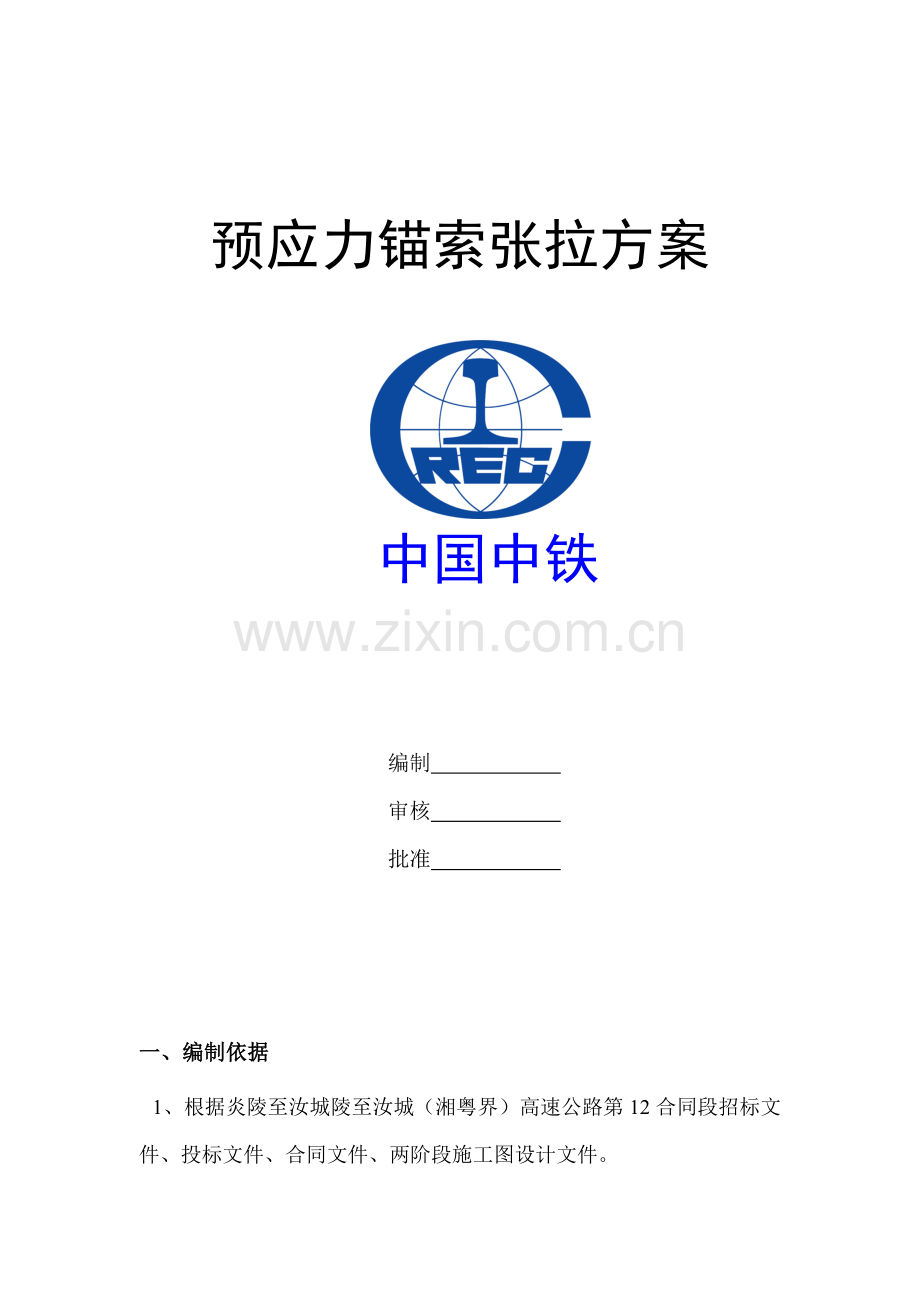

预应力锚索张拉方案 中国中铁编制 审核 批准 一、编制依据1、根据炎陵至汝城陵至汝城（湘粤界）高速公路第12合同段招标文件、投标文件、合同文件、两阶段施工图设计文件。2、设代处通用函件（编号：LJ25） 3、交通部颁发的有关规范标准 公路工程质量检验评定标准（JTG F80/1-2004） 公路工程技术标准（JTG B01-2003） 公路工程施工安全技术规范（JTJ 076-95） 第12合同段两阶段施工图设计文件4、实施性施工组织设计；5、本单位在相似条件下的施工设备、施工方法、施工经验。 二、工程概况 本合同段YK49+900YK50+140段240m范围内为路基工程，路基工程主要包括：路基土石方、边坡防护、抗滑桩等分部工程施工。其中YK49+950YK50+070段边坡为锚锁框架梁，锚索66根，每根锚索有4束钢绞线组成，平均长度32米，单孔锚索轴向拉力500Kn。YK50+070YK50+110段边坡采用拱形窗式护面墙进行施工。并在该段边坡正上方砌筑一排挡石墙。三、 人员配置 技术员1人、技术工1人、普工6人四、设备配置序号型号数量11490YCQ150Q千斤顶1台2YA液压油泵1台3 空压机10m31台五、预应力张拉施工工艺（一）、施工方法张拉首先为验证锚索锚固力是否符合设计要求，张拉前进行单锚抗拉试验，切忌不能将千斤顶配合钢板直接在边坡上试验，从而导致抗拔力失真。张拉设备必须采用专用设备，并送相应资质单位标定，检验合格后方可投入使用。待锚孔内的水泥浆和地梁混凝土达到设计强度才能进行锚索预张拉。张拉采用“双控法”即采用张拉系统出力与锚索体伸长值综合控制锚索应力，以控制油表读数为准，用伸长值校核，实际伸长值与理论值差别应在6%以内表明张拉正常，否则应查明原因并采取措施后方可进行张拉。张拉步骤：锚索采用单根张拉，先用单索张拉千斤顶分别将四根锚索张拉至50%，使各束均匀张拉后再用四束锚索张拉千斤顶及配套优雅泵同步张拉至110%，张拉前安装好锚具，并使锚垫板和千斤顶轴线与锚索轴线在一条直线上，且不可压弯锚头部分。张拉分两次进行：预应力张拉和超张拉，每次加载与卸载速率要平缓，并做好加荷和观测变形记录，该段边坡锚索设计荷载为500KN，即张拉到550KN时锁定。封锚：张拉最终锁定后将锚具外多余的钢绞线需用机械切割，并应留长510cm外漏锚索，以防滑落，然后用C30混凝土将锚垫板、锚具及外漏钢绞线封住。六、施工质量预应力锚索的检查项目项次检查项目规定值或允许偏差检查方法1混凝土、砂浆强度（Mpa）在合格标准内JTJ07198附录D、F检查2锚孔间距（mm）30抽查钢尺量3锚孔倾斜度（）2.5查灌前记录4锚孔深度符合图纸要求查锚孔记录5预应力张拉值符合图纸要求查锚索张拉锚固时记录 1、施工中严格控制油泵压力，采用最佳的组合方式、规范施工方法和施工工艺，并做好张拉记录。2、锚索抗拉试验应在锚固强度达到设计要求强度的80%以上，且大于20mpa后方可进行。3、试验前应对张拉设备进行标定。4、张拉设备额定拉力可大于最大试验荷载。5、最大试验荷载不应超过锚索的0.8倍弹性位移应超过自由长度与此同1/2锚固段长度，和理论弹性伸长值。6、在最大实验荷载移应趋于稳定。7、推行全面质量管理，实行项目分解及目标管理，对加筋挡土墙施工设置QC攻关小组，科学指导施工。七、预应力钢绞线束加工及穿束1、根据设计规定采用低松弛高强度钢绞线。其性能指标须符合国家标准（GB/T524-2003）的规定。2、钢绞线束表面必须无锈、油垢等杂质，且不能有断丝。3、钢绞线下料钢绞线下料长度按下式取值：4、单端张拉时 L=l+20cm 5、钢绞线必须在平整、无水、清洁的场地下料。下料过程中钢绞线切口的两侧各5cm处用20号铁丝扎紧，采用砂轮切割机切割，严禁用氧气切割。6、编束钢绞线编束系按设计根数逐根排列理顺，尽量使各根钢绞线松紧一致，一端对齐，每隔1米用扎丝绑紧，并给钢绞线束编号、挂牌，牌上标注钢胶线的使用部位、长度、根数、责任人等。7、穿束穿束前检查孔深是否大于设计长度，然后用高压风枪把空清理干净无杂物。8、固定锚具与预留排气孔根据设计图纸上给出的位置，固定锚固端、张拉端的锚垫板、喇叭管、螺旋筋，注意锚具位置的正确，且牢固，波纹管及喇叭管连接处用胶带密封，以防止在混凝土浇筑过程中砂浆进入波纹管内。八、预应力张拉及注浆1、预应力张拉施工预应力张拉的施作必须在混凝土强度达到80%以上进行。 (1)施工顺序先张拉顶板束后张拉底板束；按先上后下，先中间后两边的原则分阶段对称张拉； (2)施工准备张拉设备（油泵、千斤顶、油压表）校核、标定。检查预应力钢绞线和锚具资料是否齐全、合格。张拉端工作面和承压板、钢绞束四周灰浆必须清除，锚夹具安装好并检查是否合格。对施工人员进行张拉技术交底及安全教育学习。1）预应力钢绞线伸长值的计算（1） 理论伸长值的计算附1 0938#油压标与YCQ150Q千斤顶换算表 根据千斤顶及油压表校证书得： Y=0.0347X+0.6074 R2=0.9999 Y油表读书（Mpa） X油顶压力(KN) 0938油压表与YCQ150Q千斤顶换算 束号 张拉力（KN)油压表读书（Mpa)50% 110% 50% 110%1#-1附2预应力钢绞线理论伸长值计算由于锚索均为直线段，不考虑预应力损失，由公路桥涵施工技术规范技术规范（JTJ-200）可得；L=（PpL)/（ApEp)Pp设计加载应力；L设计锚索长度；Ap预应力钢绞线的截面面积（试验的140mm2);L预应力钢绞线理论伸长量。根据锚索钢绞线试验得到预应力钢绞线弹性模量=19633N/mm2.计算见下表 设计长度张拉力（KN)理论伸长值（mm)1#-11#-22、预应力管道注浆(1)经试验室选定水泥浆配合比，水泥使用42.5级，水泥浆的强度不能低于梁部混凝土强度的80%。(2)水泥浆的拌制须在压浆机的灰浆搅拌桶中进行，先将水加入拌合机内，然后再放入水泥，充分拌和以后再加入高效减水剂和膨胀剂，膨胀剂的掺量由试验室确定，一般不超过水泥总量的0.7%。(3)拌和好的水泥浆由拌和机倒入注浆泵内，压浆自梁的一端注入，直到从排气孔内溢出稠度与原浆相同的水泥浆为止，关闭注浆管闸阀，检查排气孔浆液下降高度，及时补浆，直到水泥浆凝固，注浆压力须控制在0.50.7Mpa。(4)在整个压浆过程中，施工人员必须填写压浆记录，并且每一工作班取一组7.077.077.07水泥浆试件，进行水泥浆的强度测试评定，其强度不能低于砼强度的80。(5)每个孔道压浆一次完成，不得中断。(6)孔道压浆按照先下层后上层顺序进行，并及时对相临孔道进行压水清洗处理。3、封锚(1)切割锚圈外多余钢绞线，选用砂轮切割机严禁使用电弧及氧焊，以免高温影响钢绞线和锚具。切割后用湿布包裹，以免烫伤操作工人。(2)待混凝土终凝以后及时洒水养护。九、施工注意事项1预应力钢材、锚具要严格按质量标准进行检查，应符合质量证明书的要求，对所使用的锚具不得有裂纹、伤痕及变形，存放要注意防雨防锈。2严禁漏设张拉端、固定端、锚垫板后的螺旋筋。3防裂钢筋的开口指向曲线外侧，并和箍筋焊接牢固。十、安全技术措施1张拉工种的技术教育和安全教育，经考核合格后，方能独立操作。2采用新购置的张拉设备和新近调换工作岗位的操作工人，要对操作人员进行新技术操作和岗位的安全教育，未经教育不得上岗操作。3照明动力线路的架设必须顺直，绝缘应保持良好。架设一定高度的照明灯具，灯光亮度应符合标准。4所有电器设备应有安全保护装置和安全操作规程，禁止违章用电。5张拉预应力时，应有专职安全员值班，并设置一定的警戒线，以防止钢绞线断裂后弹出伤人。操作人员应站在千斤顶两侧。6工人在施工时必须配置一定的劳动保护装置，因梁内温度较高，通气孔较小，所以应采取降温措施，并向梁内部通风。 7双端张拉时，保证两台千斤顶同步。预制空心板梁预应力张拉数据表(边跨)1、张拉顺序：N1，N2,N3,T1，T2。2、张拉数据表钢束号张拉端张拉力(Mpa)X值(m) 值 (rad)K值值平均张拉力(Mpa)线段长L(cm)Ep(Mpa) 伸长量L(Cm)总伸长量 (cm)N113951395252.31950001.80 14.0 13952.5230.1130.00150.251373 170.21950001.20 13951395562.51950004.02 13951395552.51950003.95 13952.5230.1130.00150.251373 170.21950001.20 13951395252.31950001.80 N213951395102.11950000.73 1413951.0210.1130.00150.251374 170.21950001.20 13951395711.81950005.09 13951395701.81950005.02 13951.0210.1130.00150.251374 170.21950001.20 13951395102.11950000.73 N31395139585.41950000.61 1413950.8540.0350.00150.251388 69.81950000.50 13951395827.81950005.92 13951395817.81950005.85 13950.8540.0350.00150.251388 69.81950000.50 1395139585.41950000.61 T113951395257.21950001.84 513952.5720.1050.00150.251374 52.41950000.37 1395139540.81950000.29 1395139540.81950000.29 13952.5720.1050.00150.251374 52.41950000.37 13951395257.21950001.84 T213951395557.21950003.99 9.313955.5720.1050.00150.251371 52.41950000.37 1395139540.81950000.29 1395139540.81950000.29 13955.5720.1050.00150.251371 52.41950000.37 13951395557.21950003.99 3、预应力钢绞线理论伸长量计算公式:L=(PpL)/(ApEp)其中曲线段为:Pp=P1-e-(Kx+)/(Kx+)，直线段Pp=P预制空心板梁预应力张拉数据表(中跨)1、张拉顺序：N1，N2,N3,T1，T2。2、张拉数据表钢束号张拉端张拉力(Mpa)X值(m) 值 (rad)K值值平均张拉力(Mpa)线段长L(cm)Ep(Mpa) 伸长量L(Cm)总伸长量 (cm)N113951395181.61950001.30 13.9 13951.8160.1130.00150.251374 170.21950001.20 13951395622.71950004.45 13951395622.71950004.45 13951.8160.1130.00150.251374 170.21950001.20 13951395181.61950001.30 N213951395102.11950000.73 13.913951.0210.1130.00150.251374 170.21950001.20 13951395701.71950005.02 13951395701.71950005.02 13951.0210.1130.00150.251374 170.21950001.20 13951395102.11950000.73 N31395139585.41950000.61 13.913950.8540.0350.00150.251388 69.81950000.50 13951395817.81950005.85 13951395817.81950005.85 13950.8540.0350.00150.251388 69.81950000.50 1395139585.41950000.61 T113951395257.21950001.84 513952.5720.1050.00150.251374 52.41950000.37 1395139540.81950000.29 1395139540.81950000.29 13952.5720.1050.00150.251374 52.41950000.37 13951395257.21950001.84 T213951395557.21950003.99 9.313955.5720.1050.00150.251371 52.41950000.37 1395139540.81950000.29 1395139540.81950000.29 13955.5720.1050.00150.251371 52.41950000.37 13951395557.21950003.99 3、预应力钢绞线理论伸长量计算公式:L=(PpL)/(ApEp)其中曲线段为:Pp=P1-e-(Kx+)/(Kx+)，直线段Pp=P
