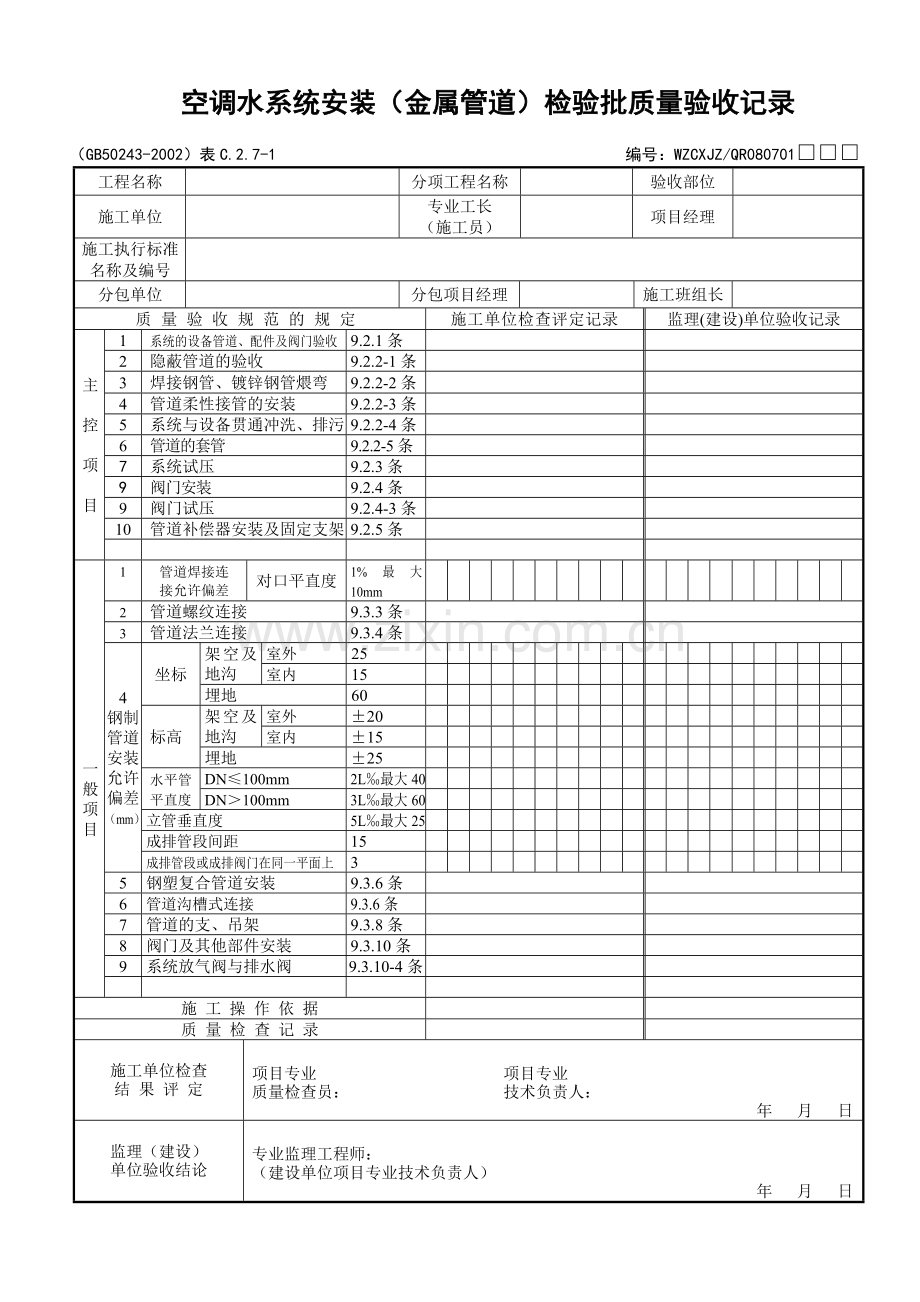

空调水系统安装（金属管道）检验批质量验收记录
（GB50243-2002）表C.2.7-1 编号：WZCXJZ/QR080701□□□
工程名称

分项工程名称

验收部位

施工单位

专业工长
（施工员）

项目经理

施工执行标准
名称及编号

分包单位

分包项目经理

施工班组长

质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主

控

项

目
1
系统的设备管道、配件及阀门验收
9.2.1条

2
隐蔽管道的验收
9.2.2-1条

3
焊接钢管、镀锌钢管煨弯
9.2.2-2条

4
管道柔性接管的安装
9.2.2-3条

5
系统与设备贯通冲洗、排污
9.2.2-4条

6
管道的套管
9.2.2-5条

7
系统试压
9.2.3条

9
阀门安装
9.2.4条

9
阀门试压
9.2.4-3条

10
管道补偿器安装及固定支架
9.2.5条

一
般
项
目
1
管道焊接连
接允许偏差
对口平直度
1%最大10mm

2
管道螺纹连接
9.3.3条

3
管道法兰连接
9.3.4条

4
钢制管道安装允许偏差（mm）
坐标
架空及地沟
室外
25

室内
15

埋地
60

标高
架空及地沟
室外
±20

室内
±15

埋地
±25

水平管平直度
DN≤100mm
2L‰最大40

DN＞100mm
3L‰最大60

立管垂直度
5L‰最大25

成排管段间距
15

成排管段或成排阀门在同一平面上
3

5
钢塑复合管道安装
9.3.6条

6
管道沟槽式连接
9.3.6条

7
管道的支、吊架
9.3.8条

8
阀门及其他部件安装
9.3.10条

9
系统放气阀与排水阀
9.3.10-4条
