PLC陈灏明解析.pptx

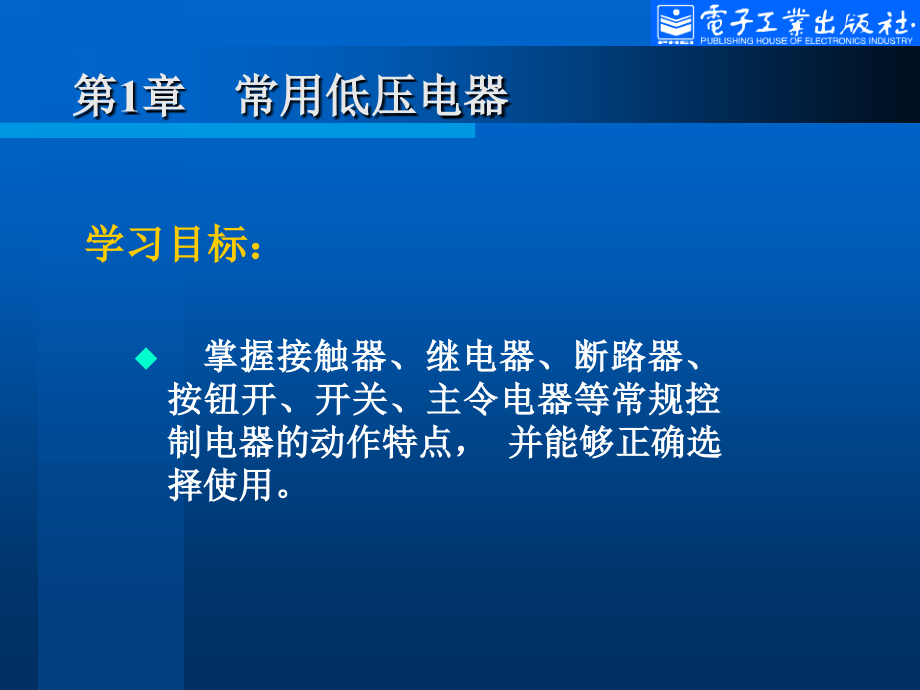

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二层,第三层,第四层,第五层,#,主 编：陈建明,副主编：巫付专 朱晓东 熊军华,电气控制与,PLC,应用,（第,一,章）,第,1,章,常用低压电器,掌握接触器、继电器、断路器、按钮开、开关、主令电器等常规控制电器的动作特点，并能够正确选择使用。,学习目标：,第,1,章,常用低压电器,教学内容：,1.1,概述,1.2,接触器,1.3,继电器,1.4,熔断器,1.5,低压开关与低压断路器,1.6,主令电器,1.7,低压电器的产品型号,1.1,概述,电器对电能的生产、输送、分配与应用起着控制、调节、检测和保护的作用。在电力输配电系统和电力拖动自动控制系统中应用极为广泛,。,随着电子技术、自控技术和计算机应用的迅猛发展，一些电器元件可能被电子线路所取代，但是由于电器元件本身也朝着新的领域扩展（表现在提高元件的性能、生产新型的元件，实现机、电、仪一体化，扩展元件的应用范围等），且有些电器元件有其特殊性，故是不可能完全被取代的。,返回,电器是接通和断开电器或调节、控制和保护电器及电气设备用的电工器具。,电器的功能多，用途广，品种规格繁多，为了系统地掌握，必须加以分类。,1.,按工作电压等级分,（,1,）高压电器,;,（,2,）低压电器,2.,按动作原理分,（,1,）手动电器,;,（,2,）自动电器,3.,按用途分,（,1,）控制电器,;,（,2,）配电电器,;,（,3,）主令电器,;,（,4,）保护电器,;,（,5,）执行电器,1.1.1,电器的分类,返回,1.1.2,电力拖动自动控制系统中常用的低压控制电器,接触器：分,交流接触器,与,直流接触器,继电器：有,电磁式继电器,（如电压继电器、电流继电器、中间继电器）,；,时间继电器,（分直流电磁式、空气阻尼式、半导体式等）,；,热继电器,；,干簧继电器,；,速度继电器,等,熔断器：分,瓷插式,、,螺旋式,、,有填料封闭管式,、,无填料密闭管式,、,快速熔断器,、,自复式等,低压断路器：,分,框架式,、,塑料外壳式,、,快速直流断路器,、,限流式、,漏电保护器,等,位置开关：,有,直动式,、,滚动式,、,微动式,等,按钮、刀开关等,返回,1.1.3,我国低压控制电器的发展概况,现场总线系统的发展与应用将从根本上改变传统的低压配电与控制系统及其装置，给传统低压电器带来改革性变化。发展智能化可通信低压电器势在必行。,其产品的特征是：,产品中装有微处理器；,产品带有通信接口，能与现场总线连接；,采用标准化结构，具有互换性，采用模数化结构；,保护功能齐全，具有外部故障记录显示、内部故 障自诊断、进行双向通信等。,返回,1.2,接触器,接触器是电力拖动和自动控制系统中使用量大且面广的一种低压控制电器，用来频繁地接通和分断交直流主回路和大容量控制电路。主要控制对象是电动机，能实现远距离控制，并具有欠（零）电压保护。,返回,1.2.1,结构和工作原理,接触器是利用电磁吸力的原理工作的。,接触器主要由电磁系统、触头系统和灭弧装置组成，结构简图如图,1-1,所示。,1.,电磁系统,其作用是将电磁能转换成机械能，产生电磁吸力带动触头动作。,图,1-1,接触器结构简图,1,主触头,2,常闭辅助触头,3,常开辅助触头,4,动铁心,5,电磁线圈,6,静铁心,7,灭弧罩,8,弹簧,1.2.1,结构和工作原理,作用在衔铁上的力有两个：电磁吸力与反力。电磁吸力由电磁机构产生，反力则由释放弹簧和触点弹簧所产生。电磁系统的工作情况常用吸力特性和反力特性来表示。,为了保证使衔铁能牢牢吸合，反作用力特性必须与吸力特性配合好，如图,1-3,所示。,图,1-3,吸力特性与反力特性的配合,1,直流电磁铁吸力特性,2,交流电磁铁吸力特性,3,反力特性,1.2.1,结构和工作原理,2.,触头系统,触头是接触器的执行元件，用来接通或断开被控制电路。触头按其原始状态可分为常开触头和常闭触头：原始状态时（即线圈未通电）断开，线圈通电后闭合的触头叫常开触头；原始状态闭合，线圈通电后断开的触头叫常闭触头（线圈断电后所有触头复原）。,图,1-4,触头结构形式图,a,）桥形触头,b,）指形触头,1.2.1,结构和工作原理,3.,灭弧装置,常用的灭弧方法有：拉长电弧、冷却电弧和将电弧分段。,常用的灭弧装置有,:,电动力灭弧、灭弧栅和磁吹灭弧。,对于电弧较弱的接触器，只采用灭弧罩即可。,交流接触器,常用,电动力灭弧,和,灭弧栅灭弧装置,。直流,接触器,常用,磁吹灭弧装置,。,图,1-6,电动力灭弧原理,1,静触头,2,动触头,图,1-6,所示的是一种桥式结构双断口触头，当触头打开时，在断口处产生电弧，电弧电流在两电弧间产生图中以表示的磁场，跟据左手定则，电弧电流要产生一个指向外侧的电动力作用，使电弧向外运动并拉长，迅速穿越冷却介质而加快冷却并熄灭。,1.2.1,结构和工作原理,4.,接触器的工作原理,当电磁线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常开触头断开，常闭触头闭合。,图,1-9,接触器的图形、文字符号,a,）线圈,b,）主触头,c,）常开辅助触头,d,）常闭辅助触头,1.2.2,交、直流接触器的特点,1.,交流接触器,交流接触器线圈通以交流电，主触头接通、分断交流主电路。,通常采用短路环来解决交流电磁铁的振动问题。短路环的示意图如图,1-10,所示，其中,S,2,为短路环内截面积，,S,1,为环外截面积。短路环起到磁通分相的作用，把极面上的交变磁通分成两个交变磁通，并且使这两个磁通之间产生相位差，那么它们所产生的吸力间也有一个相位差，这样，两部分吸力就不会同时达到零值，当然合成后的吸力就不会有零值的时刻，如果使合成后的吸力在任一时刻都大于弹簧拉力，就消除了振动。,1.2.2,交、直流接触器的特点,图,1-10,交流接触器铁心的短路环,a,）结构图,b,）电磁吸力图,1.2.2,交、直流接触器的特点,2.,直流接触器,直流接触器线圈通以直流电流，主触头接通、切断直流主电路。,对于,250A,以上的直流接触器往往采用串联双绕组线圈，如图,1-11,所示。,图,1-11,直流接触器双绕组线圈接线图,在电路刚接通瞬间，保持线圈被常闭触头短接，可使起动线圈获得较大的电流和吸力。当接触器动作后，常闭触头断开，两线圈串联通电，由于电源电压不变，所以电流减小，但仍可保持衔铁吸合，因而可以节电和延长电磁线圈的使用寿命。,1.2.3,接触器的主要技术参数与选用,1.,接触器的型号及代表意义,1.2.3,接触器的主要技术参数与选用,2.,接触器选用原则,1.,额定电压,接触器的额定电压是指主触头的额定电压，应等于负载的额定电压。,2.,额定电流,接触器的额定电流是指主触头的额定电流，应等于或稍大于负载的额定电流。,3.,电磁线圈的额定电压,电磁线圈的额定电压等于控制回路的电源电压。,4.,触头数目,接触器的触头数目应能满足控制线路的要求。,5.,额定操作频率,接触器额定操作频率是指每小时接通次数。,返回,1.3,继电器,继电器主要用于控制与保护电路或作信号转换用。当输入量变化到某一定值时，继电器动作，其触头接通或断开交、直流小容量的控制回路。,继电器的种类很多，常用的分类方法有：,按用途分：有控制继电器和保护继电器,。,按动原理作分：有电磁式继电器、感应式继电器、电动式继电器、电子式继电器和热继电器。,按输入信号的不同来分：有电压继电器、中间继电器、电流继电器、时间继电器、速度继电器等。,返回,1.3.1,电磁式继电器,1.,电磁式继电器的结构与工作原理,常用的电磁式继电器有电压继电器、中间继电器和电流继电器。,图,1-12,电磁式继电器原理图,1,铁心,2,旋转棱角,3,释放弹簧,4,调节螺母,5,衔铁,6,动触头,7,静触头,8,非磁性垫片,9,线圈,图,1-13,电磁式继电器图形、文字符号,1.3.1,电磁式继电器,2.,电磁式继电器的特性,当继电器输入量由零增至以前，继电器输出量为零。当输入量增加到时，继电器吸合，输出量为，若再增大，值保持不变。当减小到时，继电器释放，输出量由降到零，再减小，值均为零。,在图,1-14,中，,X,2,称为继电器吸合值，欲使继电器吸合，输入量必须等于或大于,X,2,；,X,1,称为继电器释放值，欲使继,图,1-14,继电特性曲线,电器释放，输入量必须等于或小于,X,1,。,称为继电器的返回系数，它是继电器重要参数之一。,1.3.2,热继电器,热继电器是利用电流流过热元件时产生的热量，使双金属片发生弯曲而推动执行机构动作的一种保护电器。主要用于交流电动机的过载保护、断相及电流不平衡运动的保护及其他电器设备发热状态的控制。热继电器还常和交流接触器配合组成电磁起动器，广泛用于三相异步电动机的长期过载保护。,在图,1-15,中发热元件,1,通电发热后，主双金属片,2,受热向左弯曲，推动导板,3,向左推动执行机构发生一定的运动。电流越大，执行机构的运动幅度也越大。当电流大到一定程度时，执行机构发生跃变，即触点发生动作从而切断主电路。,1.3.2,热继电器,图,1-15,热继电器原理图,1,热元件,2,双金属片,3,导板,4,触头,图,1-17,热继电器图形、文字符号,a,）发热元件,b,）常闭触点,1.3.3,时间继电器,从得到输入信号（线圈的通电或断电）开始，经过一定的延时后才输出信号（触头的闭合或断开）的继电器，称为时间继电器。,时间继电器的延时方式有两种：,通电延时：接受输入信号后延迟一定的时间，输出信号才发生变化。当输入信号消失后，输出瞬时复原。,断电延时：接受输入信号时，瞬时产生相应的输出信号。当输入信号消失后，延迟一定的时间，输出才复原。,1.3.3,时间继电器,空气阻尼式时间继电器,空气阻尼式时间继电器是利用空气阻尼作用而达到延时的目的。它由电磁机构、延时机构和触头组成。,空气阻尼式时间继电器的电磁机构有交流、直流两种。延时方式有通电延时型和断电延时型（改变电磁机构位置，将电磁铁翻转,180,0,安装）。当动铁心（衔铁）位于静铁心和延时机构之间位置时为通电延时型；当静铁心位于动铁心和延时机构之间位置时为断电延时型。,JS7-A,系列时间继电器如图,1-18,所示。,1.3.3,时间继电器,图,1-18,JS7-A,系列时间继电器原理图,a,）通电延时型,b,）断电延时形,1,线圈,2,铁心,3,衔铁,4,反力弹簧,5,推板,6,活塞杆,7,杠杆,8,塔形弹簧,9,弱弹簧,10,像皮膜,11,空气室壁,12,活塞,13,调节螺钉,14,进气孔,15,、,16,微动开关,1.3.3,时间继电器,现以通电延时型为例说明其工作原理。当线圈,1,得电后衔铁（动铁心）,3,吸合，活塞杆,6,在塔形弹簧,8,作用下带动活塞,12,及橡皮膜,10,向上移动，橡皮膜下方空气室空气变得稀薄形成负压，活塞杆只能缓慢移动，其移动速度由进气孔气隙大小来决定。经一段延时后，活塞杆通过杠杆,7,压动微动开关,15,，使其触头动作，起到通电延时作用。,当线圈断电时，衔铁释放，橡皮膜下方空气室内的空气通过活塞肩部所形成的单向阀迅速地排出，使活塞杆、杠杆、微动开关等迅速复位。由线圈得电到触头动作的一段时间即为时间继电器的延时时间，其大小可以通过调节螺钉,13,调节进气孔气隙大小来改变。,在线圈通电和断电时，微动开关,16,在推板,5,的作用下都能瞬时动作，其触头即为时间继电器的瞬动触头。,1.3.3,时间继电器,时间继电器的图形及文字符号：,1.3.3,时间继电器,电动机式时间继电器,它由同步电动机、减速齿轮机构、电磁离合系统及执行机构组成，电动式时间继电器延时时间长，可达数十小时，延时精度高，但结构复杂，体积较大，常用的有,JS10,、,JS11,系列和,7PR,系列。,电子式时间继电器,早期产品多是阻容式，近期开发的产品多为数字式，又称计数式，其结构是由脉冲发生器、计数器、放大器及执行机构组成，具有延时时间长、调节方便、精度高的优点，有的还带有数字显示，应用很广，可取代阻容式、空气式、电动机式等时间继电器。我国生产的产品有,JSJ,系列和,JS14P,系列等。,1.3.3,时间继电器,时间继电器的选用,选用时间继电器时，首先应考虑满足控制系统所提出的工艺要求和控制要求，并根据对延时方式的要求选用通电延时型或断电延时型。对于延时要求不高和延时时间较短的，可选用价格相对较低的空气阻尼式；当要求延时精度较高、延时时间较长时，可选用晶体管式或数字式；在电源电压波动大的场合，采用空气阻尼式比用晶体管式的好，而在温度变化较大处，则不宜采用空气阻尼式时间继电器。总之，选用时除了考虑延时范围、准确度等条件外，还要考虑控制系统对可靠性、经济性、工艺安装尺寸等要求。,1.3.4,速度继电器,速度继电器主要用于笼型异步电动机的反接制动控制，也称反接制动继电器。其结构原理如图,1-20,所示。,速度继电器的轴与电动机的轴相连接。转子固定在轴上，定子与轴同心。当电动机转动时，速度继电器的转子随之转动，绕组切割磁场产生感应电动势和电流，此电流和永久磁铁的磁场作用产生转矩，使定子向轴的转动方向偏摆，通过定子柄拨动触头，使常闭触头断开、常开触头闭合。当电动机转速下降到接近零时，转矩减小，定子柄在弹簧力的作用下恢复原位，触头也复原。,1.3.4,速度继电器,图,1-20,速度继电器结构原理图,1,转子,2,电动机轴,3,定子,4,绕组,5,定子柄,6,静触头,7,动触头,8,簧片,图,1-21,速度继电器的图形、文字符号,a,）转子,b,）常开触头,c,）常闭触头,返回,1.3.4,速度继电器,返回,速度继电器的选用：,速度继电器额定工作转速有,3001000r/min,与,1000 3000r/min,两种。动作转速在,120r/min,左右，复位转速在,100r/min,以下。,速度继电器有两组触头（各有一对常开触头和一对常闭触头），可分别控制电动机正、反转的反接制动。,速度继电器根据电动机的额定转速进行选择。使用时，速度继电器的转轴应与电动机同轴连接，安装接线时，正反向的触点不能接错，否则不能起到反接制动时接通和分断反向电源的作用。,1.4,熔断器,熔断器是一种简单而有效的保护电器。在电路中主要起短路保护作用。使用时，熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用。,熔断器的图形、文字符号如图,1-23,所示。,图,1-23,熔断器的图形、文字符号,返回,1.4.1,熔断器的工作原理,1.,安秒特性,熔断器的熔体串联在被保护电路中。当电路正常工作时，熔体允许通过一定大小的电流而长期不熔断；当电路严重过载时，熔体能在较短时间内熔断；而当电路发生短路故障时，熔体能在瞬间熔断。熔断器的特性可用通过熔体的电流和熔断时间的关系曲线来描述，如图,1-22,。,图,1-22,熔断器的,安,-,秒特性,2.,极限分断能力,通常是指在额定电压及一定的功率因数（或时间常数）下切断短路电流的极限能力，常用极限断开电流值（周期分量的有效值）来表示。熔断器的极限分断能力必须大于线路中可能出现的最大短路电流。,极限分断能力与灭弧能力有关，与额定电流无关。,1.4.2,熔断器的选用,熔断器用于不同性质的负载，其熔体额定电流的选用方法也不同。,1.,熔断器类型选择,其类型应根据线路的要求、使用场合和安装条件选择。,2.,熔断器额定电压的选择,其额定电压应大于或等于线路的工作电压。,3.,熔断器额定电流的选择,其定额电流必须大于或等于所装熔体的额定电流。,1.4.2,熔断器的选用,4.,熔体额定电流的选择,对于电炉、照明等电阻性负载的短路保护，熔体的额定电流等于或稍大于电路的工作电流。,在配电系统中，远离电源端的前级熔断器应先熔断。所以一般后一级熔体的额定电流比前一级熔体的额定电流至少大一个等级，以防止熔断器越级熔断而扩大停电范围。,：,保护单台电动机时，考虑到电动机受起动电流的冲击，可按下式选择：,轻载起动或起动时间短时，系数可取近,1.5,，带重载起动或起动时间较长时，系数可取,2.5,。,1.4.2,熔断器的选用,保护多台电动机，可按下式选择：,容量最大的一台电动机的额定电流,其余电动机额定电流之和,熔断器一般做成标准熔体。更换熔片或熔丝时应切断电源，并换上相同额定电流的熔体，不得随意加大、加粗熔体或用粗铜线代替。,返回,1.4.2,熔断器的选用,1.5,低压开关和低压断路器,1.5.1,低压断路器,低压断路器曾称自动空气开关或自动开关。它相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器的组合，是一种既有手动开关作用又能自动进行欠电压、失电压、过载和短路保护、动作值可调、分断能力高的电器。,低压断路器与接触器不同的是：接触器允许频繁地接通和分断电路，但不能分断短路电流；而低压断路器不仅可分断额定电流、一般故障电流，还能分断短路电流，但单位时间内允许的操作次数较低。,返回,1.5.1,低压断路器,低压断路器由操作机构、触头、保护装置（各种脱扣器）、灭弧系统等组成。工作原理图如图,1-24,所示。,低压断路器的主触头是靠手动操作或电动合闸的。主触头闭合后，自由脱扣机构将主触头锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器,3,的衔铁吸合，使自由脱扣机构,2,动作，主触头断开主电路。当电路过载时，热脱扣器,5,的热元件发热使双金属片向上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器,6,的衔铁释放，也使自由脱扣机构动作。分励脱扣器,4,则作为远距离控制用，在正常工作时，其线圈是断电的，在需要远距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构,2,动作，使主触头断开。,1.5.1,低压断路器,图,1-24,底压断路器工作原理图,1,主触头,2,自由脱扣机构,3,过电流脱扣器,4,分励脱扣器,5,热脱扣器,6,欠电压脱扣器,7,起动按纽,图,1-25,低压断路器的图形、文符号,1.5.2,漏电保护器,漏电保护器是最常用的一种漏电保护电器。当低压电网发生人身触电或设备漏电时，漏电保护器能迅速自动切断电源，从而避免造成事故。,电磁式电流型漏电保护器由开关装置、试验回路、电磁式漏电脱扣器和零序电流互感器组成。其结构如图,1-26,所示。,图,1-26,电磁式电流型漏电保护器工作原理图,1,电源变压器,2,主开关,3,试验回路,4,零序电流互感器,5,电磁式漏电脱扣器,1.5.2,漏电保护器,当电网正常运行时，不论三相负载是否平衡，通过零序电流互感器主电路的三相电流的相量和等于零，因此其二次绕组中无感应电动势，漏电保护器也工作于闭合状态。一旦电网中发生漏电或触电事故，上述三相电流的相量和不再等于零，因为有漏电或触电电流通过人体和大地而返回变压器中性点。于是，互感器二次绕组中便产生感应电压加到漏电脱扣器上。当达到额定漏电动作电流时，漏电脱扣器就动作，推动开关装置的锁扣，使开关打开，分断主电路。,1.5.2,漏电保护器,漏电保护器的选用,(1),漏电保护器的主要技术参数,额定电压（,V,）,指漏电保护器的使用电压。规定为,220V,或,380V,。,额定电流（,A,）,被保护电路允许通过的最大电流。,额定动作电流（,mA,）,在规定的条件下，必须动作的漏电电流值。当漏电电流等于此值时，漏电保护器必须动作。,额定不动作电流（,mA,）,在规定的条件下，不动作的漏电电流值。当漏电电流小于或等于此值时，保护器不应动作。此电流值一般为额定动作电流的一半。,动作时间（,s,）,从发生漏电到保护器动作断开的时间。快速型在,0.2s,以下，延时型一般为,0.2,2s,。,1.5.2,漏电保护器,(2),漏电保护器的选用,手持电动工具、移动电器、家用电器应选用额定漏电动作电流不大于,30mA,的快速动作的漏电保护器（动作时间不大于,0.1s,）。,单台机电设备可选用额定漏电动作电流为,30mA,及以上、,100mA,以下快速动作的漏电保护器。,有多台设备的总保护应选用额定漏电动作电流为,100mA,及以上快速动作的漏电保护器。,1.5.3,低压隔离器,低压隔离器也称刀开关。低压隔离器是低压电器中结构比较简单、应用十分广泛的一类手动操作电器，品种主要有低压刀开关、熔断器式刀开关和组合开关三种。,隔离器主要是在电源切除后，将线路与电源明显地隔开，以保障检修人员的安全。熔断器式刀开关由刀开关和熔断器组合而成，故兼有两者的功能，即电源隔离和电路保护功能，可分断一定的负载电流。,1.5.3,低压隔离器,1.,胶壳刀开关,图,1-28,胶壳刀开关的结构图,1,上胶盖,2,下胶盖,3,插座,4,触刀,5,瓷柄,6,胶盖紧固螺母,7,出线座,8,熔丝,9,触刀座,10,瓷底板,11,进线座,图,1-29,胶壳刀开关的图形、文字符号,1.5.3,低压隔离器,2.,铁壳开关,操作机构具有两个特点：一是采用储能合闸方式，在手柄转轴与底座间装有速断弹簧，以执行合闸或分闸，在速断弹簧的作用下，动触刀与静触刀分离，使电弧迅速拉长而熄灭；二是具有机械联锁，当铁盖打开时，刀开关被卡住，不能操作合闸。铁盖合上，操作手柄使开关合闸后，,铁盖不能打开。,图,1-30,铁壳开关的结构图,1,触刀,2,夹座,3,熔断器,4,速断弹簧,5,转轴,6,手柄,1.5.3,低压隔离器,3.,组合开关,组合开关由动触头、静触头、方形转轴、手柄、定位机构和外壳组成。它的动触头分别叠装于数层绝缘座内，其结构和图形、文字符号如图,1-31,所示。当转动手柄时，每层的动触片随方形转轴一起转动，并使静触头插入相应,的动触片中，接通电路。,图,1-31,组合开关的结构和图形、文字符号,返回,1.6,主令电器,主令电器是在自动控制系统中发出指令或信号的电器，用来控制接触器、继电器或其他电器线圈，使电路接通或分断，从而达到控制生产机械的目的。,主令电器应用广泛、种类繁多。按其作用可分为：按钮、行程开关、接近开关、万能转换开关、主令控制器及其他主令电器（如脚踏开关、钮子开关、紧急开关）等。,返回,1.6.1,按钮,起动按钮带有常开触头，手指按下按钮帽，常开触头闭合；手指松开，常开触头复位。起动按钮的按钮帽采用绿色。,停止按钮带有常闭触头，手指按下按钮帽，常闭触头断开；手指松开，常闭触头复位。停止按钮的按钮帽采用红色。,复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。,图,1-32,按纽的结构图,1,、,2,常闭静触头,3,、,4,常开静触头,5,桥式触头,6,按纽帽,7,复位弹簧,图,1-33,按纽的图形、文字符号,a,）起动按纽,b,）停止按纽,c,）复合按纽,1.6.2,位置开关,位置开关是利用运动部件的行程位置实现控制的电器元件。常用于自动往返的生产机械中。按结构不同可分为直动式、滚轮式、微动式，如图,1-34,所示。,位置开关的结构、工作原理与按钮相同。区别是位置开关不靠手动而是利用运动部件上的挡块碰压而使触头动作，有自动复位和非自动复位两种。,图,1-35,位置开关的图形、文字符号,a,）常开触头,b,）常闭触头,1.6.2,位置开关,图,1-34,位置开关的结构图,a,）直动式,b,）滚动式,c,）微动式,1,顶杆,2,弹簧,3,常闭触头,1,滚轮,2,上转臂,3,、,5,、,11,弹簧,1,推杆,2,弯形片状弹簧,4,触头弹簧,5,常开触头,4,套架,6,、,9,压板,7,触头,3,常开触头,4,常闭触头,8,触头推杆,10,小滑轮,5,恢复弹簧,1.6.3,凸轮控制器与主令控制器,1.,凸轮控制器,转动手柄时，转轴带动凸轮一起转动，转到某一位置时，凸轮顶动滚子，克服弹簧压力使动触头顺时针方向转动，脱离静触头而分断电路。在转轴上叠装不同形状的凸轮，可以使若干个触头组按规定的顺序接通或分断。,图,1-36,凸轮控制器结构图,1,静触头,2,动触头,3,触头弹簧,4,弹簧,5,滚子,6,方轴,7,凸轮,1.6.3,凸轮控制器与主令控制器,2.,主令控制器,当电动机容量较大，工作繁重，操作频繁，调速性能要求较高时，往往采用主令控制器操作。由主令控制器的触头来控制接触器，再由接触器来控制电动机。这样，触头的容,量可大大减小，操作更为轻便。,主令控制器是按照预定程序转换控制电路的主令电器，其结构和凸轮控制器相似，只是触头的额定电流较小。,图,1-37,凸轮控制器,的图形、文字符号,返回,1.7,低压电器的产品型号,为了管理、生产和使用方便，对各种用途结构的低压电器，都要按照标准规定编制型号。我国低压电器产品，按四级制规定编制型号。,全型号组成形式：,返回,第一章习题与思考题,1.,何谓电磁式电器的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？,5.,交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么,?,8.,两个相同的交流线圈能否串联使用？为什么？,11.,如何调整电磁式继电器的返回系数？,12.,电器控制线路中，既装设熔断器，又装设热继电器，各起什么作用？能否相互代用？,15.,什么是主令电器，常用的主令电器有哪些？,返回,
