工程名称: 6号煤北回风大巷
施工单位: xxxxxx建筑工程有限公司

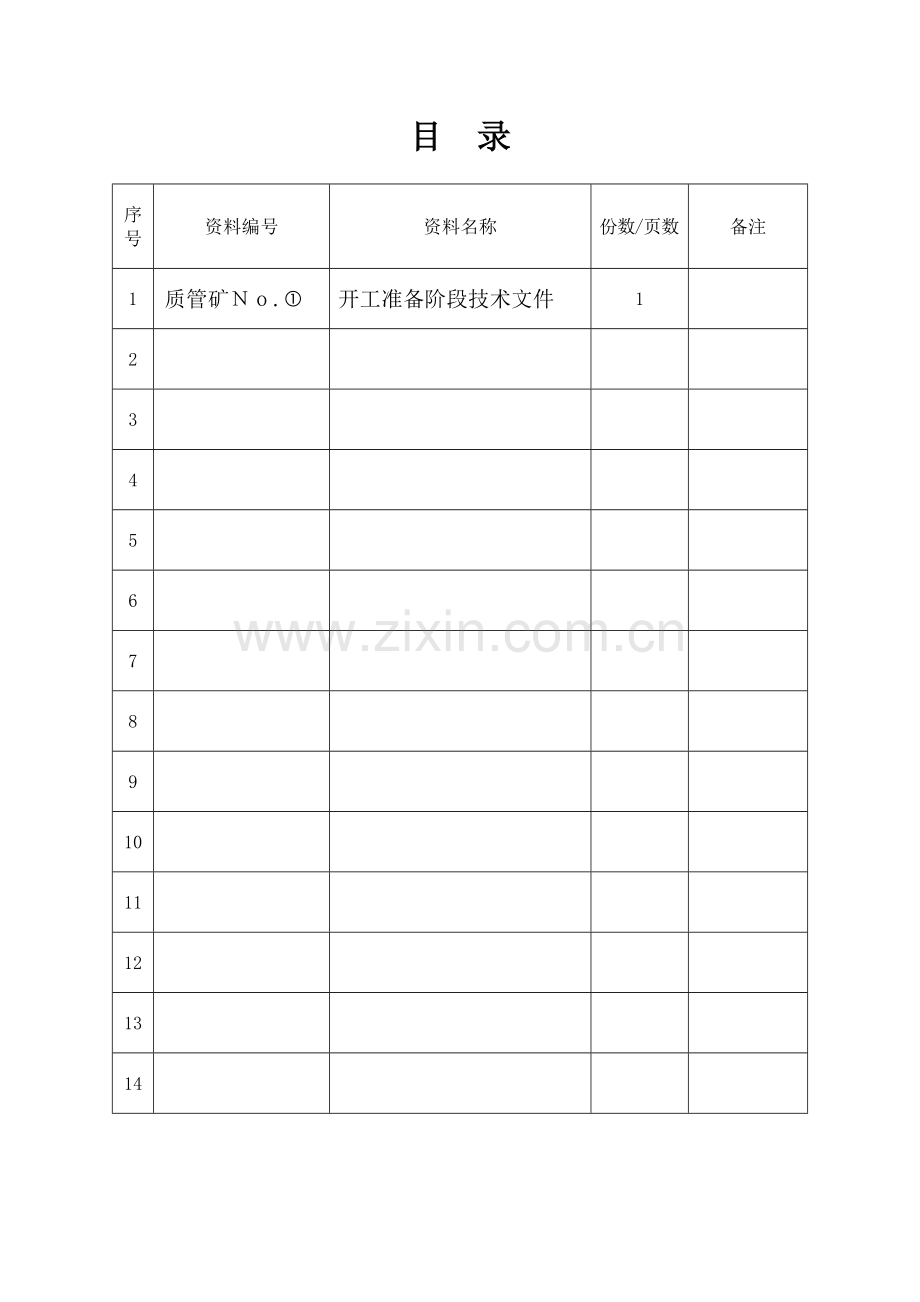

目 录
序号
资料编号
资料名称
份数/页数
备注
1
质管矿Ｎｏ.
开工准备阶段技术文件
1
2
3
4
5
6
7
8
9
10
11
12
13
14
质管矿Ｎｏ.
一、开工准备阶段技术文件
工程名称: 6号煤北回风大巷
施工单位: xxxxxx建筑工程有限公司
目 录
序号
资料编号
资料名称
页数
备注
1
质管矿Ｎｏ.-1
开 工 报 告
1
2
质管矿Ｎｏ.-2
设计交底、图纸会审记录
1
3
质管矿Ｎｏ.-3
技术（安全）交底记录
9
4
5
6
7
8
9
10
11
12
13
14
质管矿Ｎｏ.-1 开 工 报 告
单项工程名称
xxxx煤业有限公司兼并重组整合项目
工 程 地 点
xxx煤业
单位工程名称
6号煤北回风大巷
单位工程编号
计划开工日期
2010年12月10日
实际开工日期
2010年12月15日
施工单位名称
xxxxxx建筑工程有限公司
工程造价
设计
施工
工程
简要
内容
及工
程量
工程概况：
6号煤北回风大巷全长2012米，沿6号煤顶板掘进，半煤岩巷，采用EBZ150A型悬臂式掘进机掘进，掘宽4.44米、掘高3.62米，掘进断面16.23平方米，净宽4.2米、净高3.5米、净断面14.7平方米，总掘进体积32429.53立方米，巷道左帮设有排水沟，净断面为200mm×200mm、混凝土浇筑壁厚50mm。锚网索喷支护，锚杆为Φ18×2200mm的圆钢锚杆，间排距为800×800mm，锚索为Φ15.24×6500mm的钢绞线、间排距为2米×2米，网片为Φ6的钢筋点焊制作，规格为1米×2米，网格为150mm×150mm,混凝土喷厚150mm，混凝土强度C20。
作业规程及施工组织设计已经全部编写完成并且通过会审。
施工期间严格按照作业规程规定，做好安全防护工作。
施工单位：
（公章）
年 月 日
监理单位：
（公章）
年 月 日
建设单位：
（公章）
年 月 日
质量监督部门：
（公章）
年 月 日
质管矿Ｎｏ.-2
设计交底、图纸会审记录
单位工程名称
6号煤北回风大巷
主持单位负责人
参加单位及人员
建设单位：
设计单位：
监理单位：
施工单位：
图纸名称或图号
主要问题及解决意见
6号煤回风大巷 S1104-118-1
主要问题：
1、水沟的尺寸是多少，使用的混凝土强度如何确定？
2、锚索如何布置、网片如何确定?
解决意见：
1、水沟为200mm×200mm、C20混凝土浇筑水沟。
2、锚索的间排距为2米×2米，网片为Φ6的钢筋点焊制作，规格为1米×2米，网格为150mm×150mm。
参加单位（签章）
设计单位：
（签章）
年 月 日
建设单位：
（签章）
年 月 日
监理单位：
（签章）
年 月 日
施工单位
（签章）
年 月 日
质管矿Ｎｏ.-3
技术（安全）交底记录
单位工程名称
6号煤北回风大巷
分部工程名称
主体
分项工程名称
掘 进
6号煤北回风大巷全长2012米，沿6号煤顶板掘进，半煤岩巷，采用EBZ150A型悬臂式掘进机掘进，掘宽4.44米、掘高3.62米，掘进断面16.23平方米，净宽4.2米、净高3.5米、净断面14.7平方米，总掘进体积32429.53立方米。基岩掘进的临时支护必须符合作业规程规定。
基本项目：巷道掘宽4.39米～4.64米为合格，4.44米～4.64米为优良。掘进高度3.57米～3.82米为合格，3.62米～3.82米为优良。坡度±1‰为合格，±0.5‰为优良。
交底人：
年 月 日
接受人：
年 月 日
质管矿Ｎｏ.-3
技术（安全）交底记录
单位工程名称
6号煤北回风大巷
分部工程名称
主 体
分项工程名称
锚杆
锚杆为Φ18×2200mm，间排矩为800mm×800mm。锚杆的基本项目：安装质量基本密贴壁面为合格，密贴壁面楔紧为优良。锚杆抗拔力不小于54KN。允许偏差项目：间排距为700mm～900mm，孔深为2150mm～2200mm，角度为75°～90°。外露长度为≤50mm。
交底人：
年 月 日
接受人：
年 月 日
质管矿Ｎｏ.-3
技术（安全）交底记录
单位工程名称
6号煤北回风大巷
分部工程名称
主 体
分项工程名称
锚索
锚索为Ф15.24×6500mm的钢绞线，间排距为2米×2米，安装深度不小于6300mm，抗拔力不小于60KN。
锚索基本项目：钻孔方向87°～90°为合格，88°～90°为优良，安装深度，6175mm～6500mm为合格，≥6500mm为优良。预应力108KN～120KN为合格，≥120KN为优良。允许偏差项目：孔距为1900mm～2100mm,孔深6200mm～6500mm，外露长度≤100m。
交底人：
年 月 日
接受人：
年 月 日
质管矿Ｎｏ.-3
技术（安全）交底记录
单位工程名称
6号煤北回风大巷
分部工程名称
主 体
分项工程名称
混凝土喷射
支护
6号煤北回风大巷净宽4.2米、净高3.5米、净断面14.7平方米，混凝土喷射厚度120mm，混凝土强度C20，混凝土配合比为：水0.47：水泥1：砂子1.342：石子3.129 砂率30% 水灰比：0.47，速凝剂搀和比为4%。
水泥、水、骨料、外加剂质量必须符合设计要求，配合比、外加剂掺量必须符合设计要求，任一组试块强度代表值不低于设计值，每一组任一块不低于设计值的85%。
基本项目：净宽,4.2米～4.35米为合格，净宽4.2～4.3米为优良，净高3.5米～3.65米为合格，3.5米～3.6米为优良。喷后≧108mm.
允许偏差项目：表面平整度≦50mm，基础深度为左≧360mm\右≧180mm，网至岩面的距离≧30mm，保护层的厚度-20～+40。
交底人：
年 月 日
接受人：
年 月 日
质管矿Ｎｏ.-3
技术（安全）交底记录
单位工程名称
6号煤北回风大巷
分部工程名称
水 沟
分项工程名称
混凝土浇筑
6号煤北回风大巷水沟长2012米，设置在北回风大巷左侧，中心位置为1850mm，上平面标高为1000mm,水沟规格为200mm×200mm。
混凝土浇筑壁厚50mm，混凝土强度C20，混凝土配合比为：水0.47：水泥1：砂子1.342：石子3.129 砂率30% 水灰比：0.47。
保证项目：水泥、骨料、水、外加剂的质量必须符合设计、规程规定，配比、原材料计量、搅拌、混凝土养护必须符合设计、规程规定，混凝土强度必须符合设计要求。
允许偏差项目：中心位置1800mm～1900mm，截面尺寸为宽、深为170mm～230mm，上平面标高为800mm～1020mm，壁厚为≧40mm。
交底人：
年 月 日
接受人：
年 月 日
质管矿Ｎｏ.-3
技术（安全）交底记录
单位工程名称
6号煤北回风大巷
分部工程名称
主体
分项工程名称
掘进
安全措施简要内容
1、掘进机司机必须经过专门培训经考试合格后持证上岗。
2、掘进机必须装有只准以专用工具开闭的电气控制回路开关，专用工具必须由专职司机保管，司机离开操作台时必须断开掘进机上的电源开关。
3、非操作侧，必须装有能紧急停止运转的按钮。
4、掘进机必须装有前照明灯和尾灯。
5、掘进机所有电气、液压保护装置必须保持齐全、灵敏、可行，严禁甩掉不用。
6、迎头气体超限或通风不良时严禁开机。
7、开动掘进机前，必须提前3分钟发出警报，只有在铲板前方和截割臂附近无人时，方可开动掘进机。
8、不准带负荷启动，不准过负荷运转。
9、保证截割的底板平整。
10、截割头降落在最底位置时，必须将铲板落下或停止耙爪运转，防止耙爪与截割臂相互干涉。
11、行走时，要注意扫清机体两侧的浮煤，以防抬高机体、降低断面高度。
12、开机时，必须及时开冷却喷雾，严禁不开冷却喷雾开机。
13、司机要控制好巷道截割面防止割顶割底。
14、有专人监护电缆、水管，不得承受自重以外的张力，以防止电缆、水管拉脱、拉坏和被挤坏。
15、掘进机作业时必须使用内外喷雾，内喷雾水压不得小于3Mpa，外喷雾水压不得小于1.5Mpa。
交底人：
年 月 日
接受人：
年 月 日
质管矿Ｎｏ.-3
技术（安全）交底记录
单位工程名称
6号煤北回风大巷
分部工程名称
主体
分项工程名称
掘进
安全措施简要内容
1、清理喷射场地内的矸石等杂物，接好风水管路，输料管要平直，不得有急弯，接头必须严紧不得漏风，严禁将非抗静电塑料管做输料管。
2、检查喷浆机是否完好，并送电空载试运转，紧固好磨擦板，不得出现漏风现象。
3、喷射前必须用高压水冲洗岩面、设好喷厚标志桩。标志桩间隔3～5米在巷道两帮及顶上。标志桩外露为160mm,确保厚度不小于150mm。
4、喷射人员要佩戴防尘口罩和防尘眼镜方可施工。
5、喷浆前必须对喷浆区域内的所有中心、测点、腰线进行保护。
6、喷将前将混凝土的按重量比水泥：沙子：石沫=1:1..342:3.129比例搅拌均匀。水泥标号为425#，速凝剂掺入比例为水泥重量的4%。水灰比为0.4～0.5。
7、喷浆机开机顺序为：开压风→开水→开喷浆机→送料；关喷浆机顺序：停止上料→停电→停水→停压风。
8、采用螺旋状喷浆，喷浆头按一圈压半圈的螺旋轨迹移动，螺旋直径不大于250mm，喷射中要及时调好水灰比，保证喷射出的混凝土无干斑、无流淌、粘着力强、回弹率小。
9、喷浆时，一人喷浆一人负责照明，观察喷浆是否均匀平整，巷道成型是否规整。
交底人：
年 月 日
接受人：
年 月 日
质管矿Ｎｏ.-3
技术（安全）交底记录
单位工程名称
6号煤北回风大巷
分部工程名称
主 体
分项工程名称
混凝土喷射
安全措施简要内容
10、喷射混凝土时必须把施工地点附近管路、电缆及设备用彩条布盖严，否则不得喷浆。
11、喷浆前用压力水冲洗岩帮，对于软岩和易风化的岩石，不要一次冲洗全部巷道，应冲洗一段喷一段。
12、喷射顺序为先墙后拱，从墙基开始，自下而上进行。
13、喷混凝土时，喷头和受喷面的间距控制在0.8～1.0m之间，喷射手应使喷嘴尽量垂直于受喷面，每次喷射时应分段进行，每段喷射区域最大宽度不得超过2米。
14、喷射工作开始后，严禁喷头对着人，如果喷浆过程中，喷浆机管路出现堵料时，必须立即停止供料，切断电源停机，关闭压风和水源，处理堵塞管路时采用敲击法处理，喷枪头和所拆接头的前方及附近，不得有人，防止突然喷射和管路跳动伤人。待故障处理好后，送风、送电时必须与处理故障人员取得联系，经允许后方可送电。
15、喷射过程中喷射机压力表指针突然上升或下降，摆动异常时，应立即停机检查。
交底人：
年 月 日
接受人：
年 月 日
质管矿Ｎｏ.-3
技术（安全）交底记录
单位工程名称
6号煤北回风大巷
分部工程名称
主 体
分项工程名称
混凝土喷射
安全措施简要内容
16、当班喷射结束后，必须卸开喷头，清理水环和喷浆机内外部所有灰浆和材料。
17、在喷浆过程中必须在喷射区域的前后50米设置警戒，未经喷射人员同意，任何人员不得通过喷浆区域。通过喷射区域时必须切断喷浆机电源、停水并停风。
18、下班前必须将喷浆区域的回弹物料清理干净以便下一班使用，坚持文明生产。
19、喷混凝土后要定时定人洒水养护，喷混凝土24小时后开始洒水养护，每8小时养护一次，连续养护7天。
20、严格执行“四位一体”安全生产确认制及干部跟班制度。
21、施工前，必须组织全队职工及队干学习《煤矿安全规程》。
交底人：
年 月 日
接受人：
年 月 日
质管矿No.1
单位工程质量评定资料
工程名称：6号煤北回风大巷
施工单位：xxxxxx建筑工程有限公司
质管矿No.1-2
单位工程质量等级施工单位
自 评 记 录
工程名称：6号煤北回风大巷
施工单位：xxxxxx建筑工程有限公司
质管矿No.1-2-1
单位工程质量检验综合评定表
工程名称： 6号煤北回风大巷 施工单位：xxxxxx建筑工程有限公司
开工日期： 2010年12月15日 竣工日期：2011年8月9日
工程量 ： 2012m/32429.53m³ 支护类型： 锚网索喷
项次
检验项目
评定情况
核定情况
1
分部工程质量评定汇总
共21分部
其中优良分部
优良率%
指定分部质量等级：合格
合格
2
质量保证
资料核查
共核查 25项
其中：
齐全 18项
基本齐全7项
合格
3
观感质量评分
应得 66 分
实得52分
得分率 79%
合格
企业评定等级：
企业经理：
企业技术负责人：
（公章）
年 月 日
质管矿No.1-2-2
煤矿井巷单位工程质量保证资料检查评级表
序号
文件名称
检（核）查评级情况
备注
单份质量保证资料
单种质量保证 资料
主要单份质量保证资料
一般单份质量保证资料
应有份数
实有份数
符合要求
基本符合要求
不符合要求
应有份数
实有份数
符合要求
基本符合要求
不 符合要求
齐全
基本齐全
不齐全
1
钢材出厂合格证
4
4
√
√
※
2
钢材力学试验报告
14
14
√
√
※
3
钢材化学分析试验报告
△
4
焊条（剂）合格证
△
5
焊接试（检）验报告
△
6
水泥出厂合格证或出厂试验报告
3
3
√
√
※
7
水泥试验报告
3
3
√
√
※
8
砖、砌块出厂合格证
※
9
砖、砌块、料石试验报告
※
10
砂子试验报告
3
3
√
√
△
11
碎（卵）石试验报告
3
3
√
√
△
12
外加剂出厂合格证
3
3
√
√
※
13
外加剂试验报告
3
3
√
√
※
14
防水材料出厂质量证明文件
※
15
防水材料试验报告
※
16
预制钢筋砼构件出厂合格证
10
10
√
√
△
17
预制构件结构性能试验记录
△
18
钢结构构件出厂合格证
△
19
砼试块力学试验报告
52
52
√
√
※
20
砼抗渗试验报告
※
21
商品砼出厂合格证
△
22
砼试块强度统计评定表
1
1
√
√
△
23
喷射砼强度检测记录
※
24
砂浆试块力学试验报告
※
25
砂浆试块强度统计评定表
△
26
隐蔽工程检查验收记录
※
27
施工组织设计、作业规程技术措施
2
2
√
√
※
28
砼用水PH值化验单
1
1
√
√
△
29
砼配合比通知单
4
4
√
√
△
30
砂浆配合比通知单
△
31
锚杆、锚固剂出厂合格证
14
14
√
√
※
32
锚杆杆体出厂合格证
26
26
√
√
※
33
锚杆抗拔力检测记录
119
119
√
√
※
34
井巷漏水量实测记录
1
1
√
√
※
35
施工及质量自检记录
1125
1125
√
√
△
36
分部工程质量评定表
22
22
√
√
※
37
分项工程质量评定表
74
74
√
√
※
38
工程质量事故报告
※
39
工程质量事故处理记录
※
40
实测设备基础图
△
41
检查钻孔地质报告
※
42
地质预测及综合分析报告
1
1
√
√
△
43
主要巷道、硐室地质剖面图、素面图或井筒实测柱状图
1
1
√
√
△
44
施工图
1
1
√
√
△
45
设计变更通知单
※
46
竣工图
1
1
1
√
※
检查（核查）结论：
主要单种质量保证资料检（核）查 15 项，其中，齐全 10 项，基本齐全 5 项，不齐全 项；
一般单种质量保证资料检（核）查 10 项，其中，齐全 8 项，基本齐全 2 项，不齐全 项，
基本齐全率为 30 %。
单位工程质量保证资料检（核）查等级： 合格
检查（核查）单位：
技术负责人：
检查（核查）人：
年 月 日
注：1、△代表一般单种质量保证资料；※代表主要单种质量保证资料。
2、出厂合格证均含“合格证贴条”。
质管矿No.1-2-3
单位工程观感质量检验评定表
序号
检 验 项 目
标准分
基本分
评定分
备注
建设单位
设计单位
监理单位
施工单位
平均
1
巷道轮廓成型
20
14
15
16
15
16
15.5
2
支护表面与接茬
10
7
7
8
7
8
7.5
3
水沟盖板平整度
8
6
6
6
6
6
6
4
水沟流水畅通程度
10
7
8
8
9
7
8
5
地坪
/
/
/
/
/
/
/
6
巷道整洁
8
6
6
7
6
7
6.5
7
台阶扶手
/
/
/
/
/
/
/
8
轨道（宏观）检查
/
/
/
/
/
/
/
9
管线（缆）敷设或预埋件
/
/
/
/
/
/
/
10
巷道漏水情况
10
7
9
8
8
9
8.5
合 计
应得 66分，实得 52.5分，得分率 79 %。
检
验
人
员
建设（监理）单位：
设计单位：
施工单位：
质管矿No.1-2-4
分部工程质量评定汇总表
单位工程名称:6号煤北回风大巷
序号
分部工程名称
共检查分项工程数
分项工程优良个数
分项工程优良率(%)
评定等级
备注
1
0～200米
4
0
0
合格
2
200～400米
4
0
0
合格
3
400～600米
4
0
0
合格
4
600～800米
4
0
0
合格
5
800～1000米
4
0
0
合格
6
1000～1200米
4
0
0
合格
7
1200～1400米
4
0
0
合格
8
1400～1600米
4
0
0
合格
9
1600～1800米
4
0
0
合格
10
1800～2000米
4
0
0
合格
11
2000～2012米
4
0
0
合格
12
水沟
（0～200）米
3
0
0
合格
13
水沟
（200～400）米
3
0
0
合格
14
水沟
（400～600）米
3
0
0
合格
15
水沟
（600～800）米
3
0
0
合格
16
水沟
（800～1000）米
3
0
0
合格
17
水沟
（1000～1200）米
3
0
0
合格
18
水沟
（1200～1400）米
3
0
0
合格
19
水沟
（1400～1600）米
3
0
0
合格
20
水沟
（1600～1800）米
3
0
0
合格
21
水沟
（1800～2012）米
3
0
0
合格
分部工程共检查 21项，其中：优良 项，优良率%
评定意见
施工单位：
企业技术负责人：
质管矿No.2
单位工程竣工质量验收资料
工程名称：6号煤北回风大巷
施工单位：xxxxxx建筑工程有限公司
质管矿No.2-1
单位工程竣工报告
单位工程名称
6号煤北回风大巷
工程地点
xxx煤业
建设单位
xxx煤业有限公司
支护类型
锚网索喷
工作量
工程量
2012m/
32429.53m³
计划开工日期
2010年12月10日
实际开工日期
2010年12月15日
计划竣工日期
2011年8月5日
实际竣工日期
2011年8月9日
工期是否延期及延期原因：
无延期
竣工条件说明：
1、 工程全部完成合同中的各项内容。
2、 达到煤矿《矿井井巷工程质量验收规范》的要求。
3、 具备准确齐全的工程技术档案以及工程技术资料。
施工单位： （公章）
年 月 日
质管矿No.2-2
单 位 工 程 竣 工 验 收 证 书
工程名称
6号煤北回风
大巷
工作量
支护形式
锚网索喷
工程量
2012m/
32429.53m³
建设单位
xxx煤业有限公司
设计单位
xxx有限公司
监理单位
xxx监理有限公司
施工单位
xxxxxx建筑工程有限公司
开工日期
2010年12月15日
竣工日期
2011年8月9日
工程内容及质量验收评定情况：
6号煤北回风大巷全长2012米，掘进工程量32429.53立方米。 6号煤北回风大巷共分22个分部、74个分项。分部、分项工程全部验收合格。
验收意见：
6号煤北回风大巷施工符合设计要求，工程合格
2011年8月15日
参加验收人员：
施工单位
（公章）
工地代表：
设计单位
（公章）
驻工地代表：
监理单位
（公章）
工地代表：
建设单位
（公章）
工程负责人：
质管矿No.3
工 程 测 量 记 录
工程名称：6号煤北回风大巷
施工单位：xxxxxx建筑工程有限公司
质管矿Ｎｏ.4
各种通知、记录及质量处理结果资料
工程名称：6号煤北回风大巷
施工单位：xxxxxx建筑工程有限公司
质管矿Ｎｏ.4-1
建设（监理）单位通知、指令、
认定记录、报告及处理资料
工程名称：6号煤北回风大巷
施工单位：xxxxxx建筑工程有限公司
质管矿Ｎｏ.4-2
工程质量监督站
各种通知、处理措施、处理结果资料
工程名称：6号煤北回风大巷
施工单位：xxxxxx建筑工程有限公司
