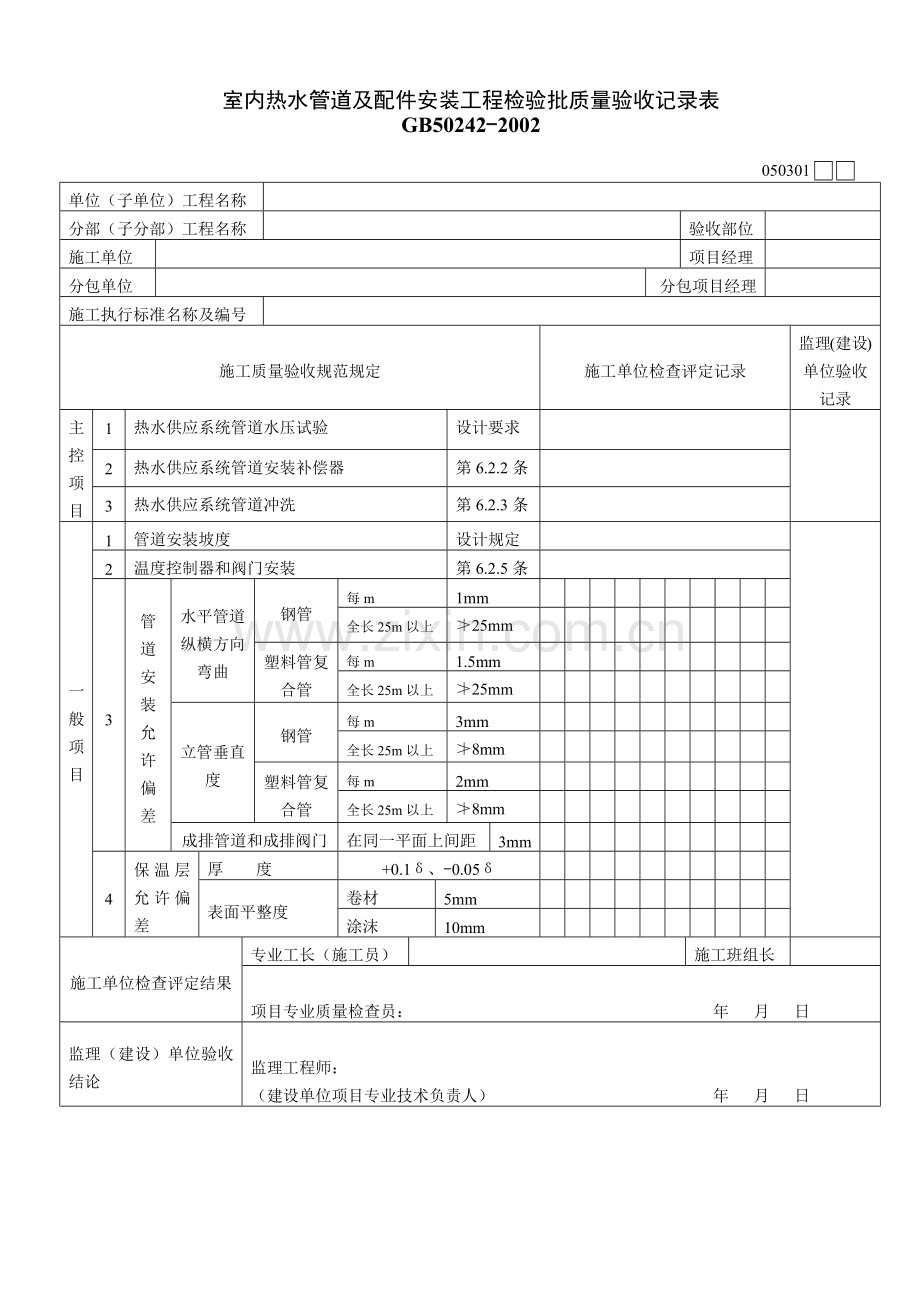

室内热水管道及配件安装工程检验批质量验收记录表
GB50242-2002

050301

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
热水供应系统管道水压试验
设计要求

2
热水供应系统管道安装补偿器
第6.2.2条

3
热水供应系统管道冲洗
第6.2.3条

一般项目
1
管道安装坡度
设计规定

2
温度控制器和阀门安装
第6.2.5条

3
管道安装允许偏差
水平管道纵横方向弯曲
钢管
每m
1mm

全长25m以上
≯25mm

塑料管复合管
每m
1.5mm

全长25m以上
≯25mm

立管垂直度
钢管
每m
3mm

全长25m以上
≯8mm

塑料管复合管
每m
2mm

全长25m以上
≯8mm

成排管道和成排阀门
在同一平面上间距
3mm

4
保温层允许偏差
厚 度
+0.1δ、-0.05δ

表面平整度
卷材
5mm

涂沫
10mm

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日
