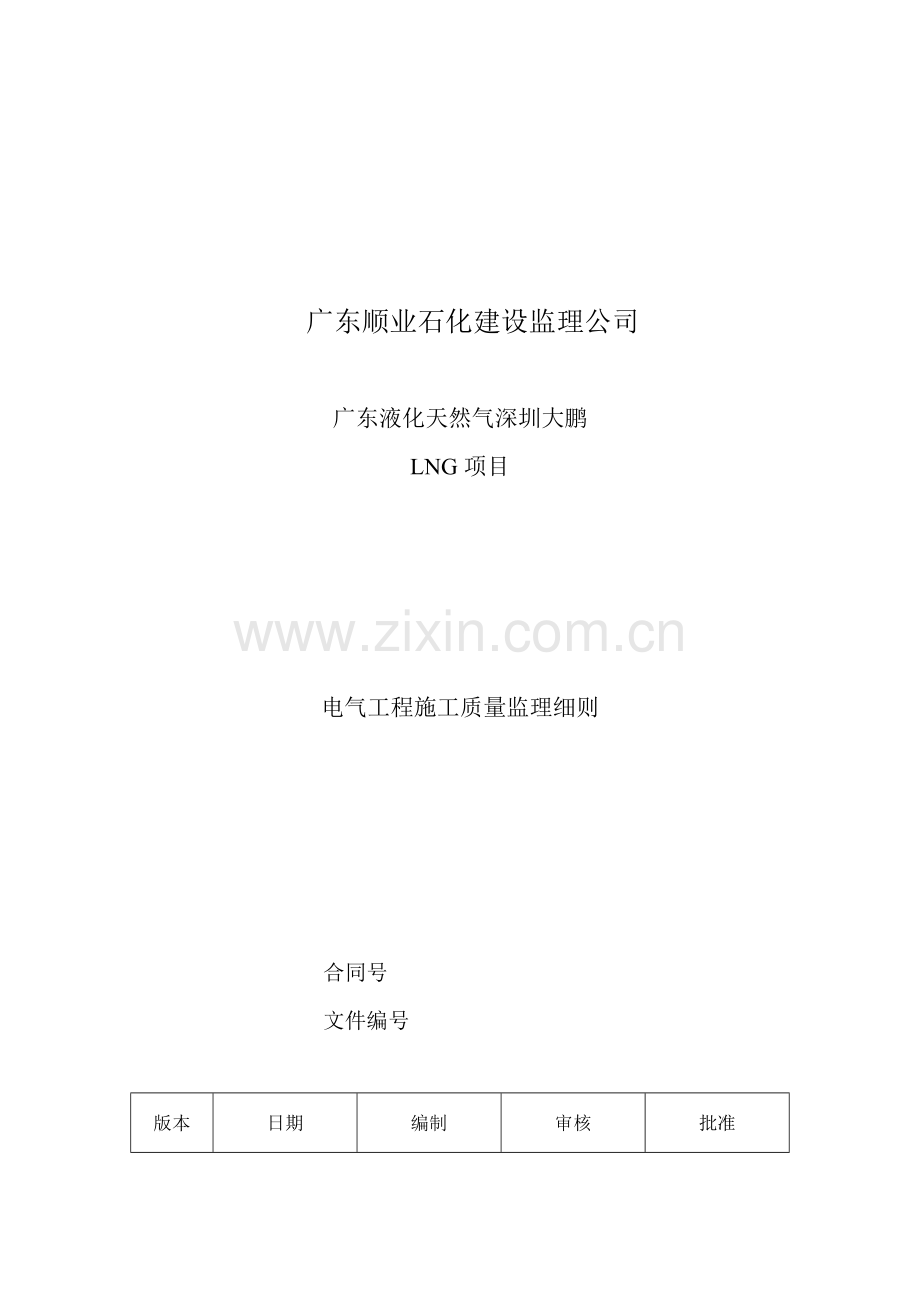

广东顺业石化建设监理公司

广东液化天然气深圳大鹏
LNG项目

电气工程施工质量监理细则

合同号
文件编号

版本
日期
编制
审核
批准

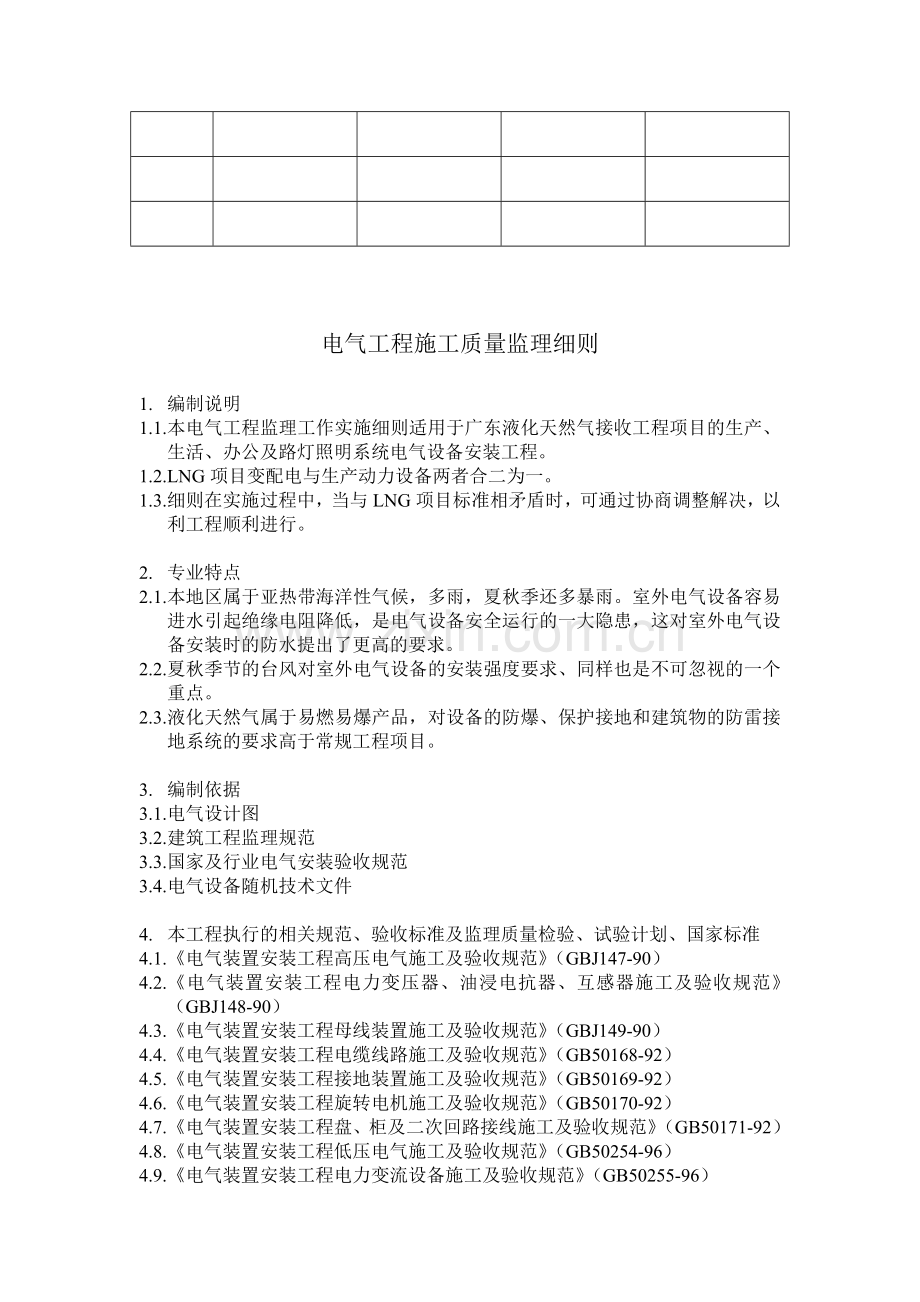

电气工程施工质量监理细则

1. 编制说明
1.1. 本电气工程监理工作实施细则适用于广东液化天然气接收工程项目的生产、生活、办公及路灯照明系统电气设备安装工程。
1.2. LNG项目变配电与生产动力设备两者合二为一。
1.3. 细则在实施过程中，当与LNG项目标准相矛盾时，可通过协商调整解决，以利工程顺利进行。

2. 专业特点
2.1. 本地区属于亚热带海洋性气候，多雨，夏秋季还多暴雨。室外电气设备容易进水引起绝缘电阻降低，是电气设备安全运行的一大隐患，这对室外电气设备安装时的防水提出了更高的要求。
2.2. 夏秋季节的台风对室外电气设备的安装强度要求、同样也是不可忽视的一个重点。
2.3. 液化天然气属于易燃易爆产品，对设备的防爆、保护接地和建筑物的防雷接地系统的要求高于常规工程项目。

3. 编制依据
3.1. 电气设计图
3.2. 建筑工程监理规范
3.3. 国家及行业电气安装验收规范
3.4. 电气设备随机技术文件

4. 本工程执行的相关规范、验收标准及监理质量检验、试验计划、国家标准
4.1. 《电气装置安装工程高压电气施工及验收规范》（GBJ147-90）
4.2. 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）
4.3. 《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）
4.4. 《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）
4.5. 《电气装置安装工程接地装置施工及验收规范》（GB50169-92）
4.6. 《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）
4.7. 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB50171-92）
4.8. 《电气装置安装工程低压电气施工及验收规范》（GB50254-96）
4.9. 《电气装置安装工程电力变流设备施工及验收规范》（GB50255-96）
4.10. 《电气装置安装工程起重机电气装置施工及验收规范》（GB50266-96）
4.11. 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-96）
4.12. 《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）
4.13. 《建筑电气工程施工质量验收规范》（GB50303-2002）
4.14. 《电气装置安装工程电气设备交接试验标准》（GB50150-91）
4.15. 《电气装置安装工程质量检验及评定》DL/T 5161.1～5161.17－2002
4.16. 《建设工程监理规范》（GB50319-2000）

5. 主要监理工作流程和控制要点
5.1. 电气监理工作主要流程
提供相关技术文件及资料
承包商

NO
yes
审核相关技术文件及资料
监理工程师

到场设备、材料提交报验及相关文件
承包商

yes
审查出厂合格证、检验报告
监理工程师

NO

yes
批准设备材料进场使用
监理工程师

yes
施工方案报审
承包商

NO

yes
审批施工方案
监理工程师

yes
开工申请
承包商

yes
NO
审核现场开工条件
监理工程师

申报施工人员资质[电工作业证][含电焊、电缆、计量、电调]
承包商

NO
yes
审核施工人员资质
监理工程师

准许开工 发布开工令
监理工程师

按施工方案组织施工
承包商

yes
工序完成后自检
承包商

yes
工序安装质量报验
承包商

NO

审核工序安装质量
监理工程师

yes
电气系统传动
承包商

电气系统交接试验
承包商

yes
提交电气交接试验报告
承包商

yes
NO
审核试验报告
监理工程师

yes

电气试运行
承包商

电气设备交接验收
承包商

5.2.设备材料进场检查验收监理工作控制要点
1）包装及其密封良好
2）开箱检查清点，型号、规格、防护IP、防爆EX符合设计及使用要求。
3）附件、备件、专用工具齐全、良好。
4）按规范要求做外观检查，无明显锈蚀，绝缘件无裂痕，无缺损。充油、充气（SF6）部件无渗漏，压力表指示应符合产品出厂规定。
5）梯架、管材、支架、紧固件应使用镀锌产品，无裂纹，无凹陷，无毛刺。
6）产品应有出厂质量合格证明书、检验报告等随机资料。
7）设备、材料检验合格后，不立即安装的，存放保管条件应符合相关要求。

5.3.电气工程安装前监理工作控制要点
1） 施工组织设计/（方案）审查：需包含施工技术/（工艺流程）质量保证体系和控制措施，质量控制点的设置，进度控制，人力与机械资源的投入等内容。
2） 人员需具备相应资质：电工作业证[包含电焊、电缆、计量、电调专业]。
3） 土建达到交安条件：屋顶、楼板、室内地面基础施工完毕，门窗齐全。
4） 基础、埋件和支架符合要求：基础中心距离，预留孔和预埋件中心线的高度误差不大于10mm，预埋螺栓中心线误差不大于2mm。
5） 安装所必须的机械工具（力矩扳手、电缆压线钳、开孔器等）专用工具、辅材（导电脂等）准备齐全。
6） 充油、充气设备原存有的油、气和需补充的油、气都应进行电性能或理化检验。
7） 环境整洁，有足够的施工场地，安全措施有效。

5.4.电气工程安装监理工作控制要点
5.4.1.高压电气设备安装质量控制要点：
1） 开关部件的解体检查、清洗、组装按厂家要求完成。
2） 器身检查，注油、充气和干燥按规定进行，无油气渗漏。
3） 传动机构调整正确，操作灵活，合、分闸时间和速度，三相同期性，行程均达标。
4） 附件安装齐全，正确，运输中防松件或闭锁件拆除。
5） 油位、气压正常,测温、泄压装置和气体继电器经过检查。
6） 开关触头接触紧密，绝缘件无缺损。
7） 接地可靠，易移动设备有防地震措施。

5.4.2.盘、柜二次线安装质量控制要点：
1） 盘、柜安装垂直度不大于1.5mm，柜邻盘面偏差小于1mm，盘面总偏差小于5mm，盘柜间缝隙小于2mm。
2） 盘、柜内配线整齐有序，相色标志，端子号头书写清晰，端子压接牢固。
3） 盘、柜内元器件安装牢固，操作灵活、轻便。
4） 电气控制有效、正确，连锁准确、可靠。

5.4.3.母线安装质量控制要点：
1） 母线排列有序，相色标志正确。
2） 安全距离符合要求，绝缘件无裂纹及缺损。
3） 母线煨弯无裂纹，钻孔位置及大小符合要求。
4） 螺栓配套且大小合适，连接时接触面涂电力复合脂，螺栓紧固力适中。
5） 螺栓贯穿方向正确，夹板位置合适，母线固定不应有额外应力。

5.4.4.动力电缆安装质量控制要点：
1） 梯架及保护管弯曲半径符合对电缆要求，无裂痕，管子弯曲凹瘪不大于管外径十分之一。
2） 电缆支架距离符合要求，管卡支承距离不大于3m。
3） 支架及梯架应稳固，横平竖直，同层支架及梯架水平差不大于5mm，梯架横向竖直误差不大于10mm，在竖井内垂直偏差不大于0.2％。
4） 梯架不应使用乙炔切割及开孔。
5） 钢梯架直线距离大于30m应有伸缩缝。
6） 电缆排列有序，直线段不得有明显弯曲，电缆标识清晰，位置正确。
7） 电缆埋设深度，与马路、热力管道距离和交叉距离符合要求。

5.4.5.照明、插座安装质量控制点：
1） 照明、插座配管排列有序，横平竖直，固定牢固。
2） 穿线截面总和不大于管内截面40％。
3） 明配管，管径D15~20时，管卡支承距离不大于1.5m；D25~32时，管卡支承距离不大于2m。
4） 配管时遇到下列情况需增设接线盒：管长超过30m没弯，管长超过20m有一个弯，管长超过15m有二个弯，管长超过8m有3个弯。
5） 管口无毛刺，弯曲半径不小于6倍管外径，无裂痕，弯扁程度不大于管外径10％。
6） 灯具、插座固定牢固，在同一场所，安装高度差不大于5mm，并排时不大于1mm，插座在同一场所，接线相位应一致，火地线位置应符合要求。
7） 三相负荷分配均匀。
8） 防爆密封措施正确。

5.4.6.旋转电机安装质量控制要点：
1） 转动灵活、转向正确、无异常声音。
2） 接地检测和测温装置、润滑、冷却、调速系统正常。
3） 集电环、电刷能正常工作。
4） 控制、测量、保护、信号及励磁回路安装、调试正常。

5.4.7.接地安装质量控制要点：
1） 接地体和接地线的选用符合设计规定和规范要求。
2） 接地体和接地线的连接应符合设计或规范要求，当设计没有明确时，应按规定搭接焊。
3） 接地干线及大型石化设备的防静电、防雷接地均应两点以上与接地干线连接。
4） 明敷接地线要使用黄绿相间的颜色标志或导线。
5） 独立避雷针应设置独立的集中接地装置。
6） 爆炸火灾危险环境电缆保护管应接地，但不能做接地线使用。
7） 接地线引入建筑物和临时接地点，均应刷白色底漆标以黑色接地符号。

5.4.8.起重设备电气安装质量控制要点：
1） 起重设备上电气配线应符合（GB50256-96）3.0.1章节的要求，在易受机械损伤的部位应穿于铜管或线槽内，轨道两点应接地。
2） 滑接线布置、安装应符合设计及规范要求。
3） 滑接线通过建筑物或构筑物的伸缩缝处，应设补偿装置。
4） 安全式滑接线安装应符合（GB50256-96）2.0.11章节要求。
5） 悬吊式软电缆安装应符合（GB50256-96）2.0.9章节要求。
6） 卷筒式软电缆安装应符合（GB50256-96）2.0.10章节要求。
7） 爆炸火灾危险环境的起重设备电气安装应符合（GB50256-96）要求。

5.5.电气设备交接试验控制要点
当电气设备本体安装、调整后以及与电缆接线完成以后，组成完整的一个系统，具备一定的功能时，均应进行相关的交接试验，这是电气安装工程中的关键工序，必须严格执行和监理的地方，以保证电气系统工作安全、可靠、连续运行
5.5.1.交接试验的内容和标准均应按照GB-50150-91国家规范进行。
5.5.2.进行绝缘和耐压试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备断开单独试验，如单独试验有困难时，也可以连在一起进行试验，试验标准应采用相连的各种设备中最低标准。
5.5.3.充油设备在做绝缘和耐压试验前，根据电气设备额定电压的不同，在充满合格油后，应静置24～72小时。
5.5.4.电气设备接入运行前，都应进行耐压试验，但对110Kv及以上的电气设备，当规范没有规定时，可不进行交流耐压试验。交流耐压试验的持续时间无特殊说明时为一分钟。
5.5.5.电气设备和材料在耐压试验前后，均应测试绝缘，以便进行对比，确认被试品未发生损坏。
5.5.6.绝缘试验应在适宜温度和适宜湿度的天气下进行，试验结果应折算到运行温度75ºC值。
5.5.7.进行电器绝缘试验，当有个别项目达不到标准时，则应根据全面的试验记录进行综合判断，确认能否投入运行。

5.6.电气设备交接验收控制点
在验收时应进行下列检查：
5.6.1.电气设备各部分应完整，外壳清洁，接地良好。
5.6.2.基础及支架稳固，机械操作灵活，无卡阻现象，不应有剧烈振动。
5.6.3.电气控制有效，功能齐全，连锁正确。
5.6.4.电缆标识、相色和线号标志清晰，接线正确牢固。
5.6.5.爆炸危险环境使用的电气设备的类型、级别、组别符合要求，隔离密封可靠。
5.6.6.提交备品、备件及专用工具。
5.6.7.提交下列资料和文件。
1） 变更设计的证明文件。
2） 制造厂提供的产品说明书，试验记录，合格证件，安装图纸。
3） 安装技术记录，调整及试验记录。

6. 监理工作方法及措施
6.1.监理方法
6.1.1.注重事先控制，开工前审批承包商提交的施工方案及技术措施，检查承包商开工前的准备工作质量。
6.1.2.施工过程中依据质量的重要程度，区分使用H、W、I三类检查方法，跟踪检查和控制，对重要部位进行旁站监督。不合格工序整改合格前，不得进入下道工序。
6.1.3.严格按照检、试验计划和监理工作流程进行审查和检查。
6.1.4.及时与承包商(GDC)沟通，确保施工质量满足设计和国家验收规范要求。

6.2.监理措施：出现质量问题时
6.2.1.召开质量分析会，统一认识，找出影响质量的症结。
6.2.2.下发监理工程师联系单，通知单，要求承包商整改。
6.2.3.出现严重质量事故时下发停工令。
6.2.4.撤换不称职人员。

7. 电气装置安装工程质量检试验计划
序号
监理内容
控制依据
验收表格
检查等级
7.1
开工前检查

1.
开工报告
开工报告
SH3505-J105
B

工程开工/复工报审表
GB50319-A1

施工组织设计（方案）报审表
GB50319-A2

2
承包商资质审查

B
a
承包商营业执照

b
承包商资质
承包商资质等级证书

c
施工许可证
本地政府对施工企业颁发的许可证

3
进场人员岗位证书

B
a
项目经理资质证书
项目经理资质证

企业法人对项目经理的授权书

b
专职管理人员资质证书
施工经理、技术人员、质检员、安全员等

c
特殊工种：电工、焊工、起重工
资质证书、上岗证.

d
质保体系有专职的质量经理，人员制度齐全
有质保管理制度及质保体系工作流程

e
进场施工设备及仪器仪表
进场施工设备及仪器仪表清单及验证记录

f
施工图纸会审设计交底
施工图纸会审记录
SH3503-J108

7.2
施工过程控制

1
设备材料验收
GB50171-92总则第1.0.6、1.0.7条

B
2
盘柜基础验收
1.设计图纸2.GB50171-92

B
3
盘柜安装检查
1.设计要求
2.规范GB50171-92 第二章
GB50319-2000-A4/A10
SH3503-2001-J539
W
4
保护控制盘安装
1.设计要求2.GB50171-92
3.GB50150-91
GB50319-2000-A4/A10
SH3503-2001-J540
W
5
母线安装
1.设计要求2.GBJ149-90
SH3503-2001-J512
W
6
二次回路结线
1.设计要求2.GB50171-92
GB50319-2000-A4/A10
W
7
电线桥架安装
1.GB50168-92
2.施工图
3.ITP
GD2406018
I
8
电缆敷设
1.GB50168-92
2.施工图
3.ITP
GD2406019
GB50319-2000-A4/A9
SH3503-2001-J508
I
9
交流电动机安装检查
1.GB50170-92
2.施工图和设备说明书
GB50319-2000-A4/A9
SH3503-2001-J502
W
10
照明安装
1.GB50303-2002
2.施工图纸
GB50319-2000-A4/A10
SH3503-2001-J544
W
11
直流电源UPS安装
1.GB50172-92
2.设备说明书
GB50319-2000-A4/A10
SH3503-2001-A4/A10
W
12
电气设备功能测试
1.GB50150-91
2.设备说明书
SH3503-2001-J512
I
13
火灾报警系统安装检查
1.GB50085-92
2.设备说明书
GB50319-2000-A4/A10
SH3503-2001-J545
W
14
电气设备接地安装测试
1.GB50169-92
2.设计技术要求
GB50319-2000-A4
I
15
电气试验表计校验
设备说明书
SH3503-2001-J504,J505,
J506,J509,J518,J519
I
16
继电器校验整定
1.GB50150-91
2.继电器说明书
SH3503-2001-J514,J515,
J516,J517
R
17
耐压试验
1.GB50150-91和GBI147-90
2.试验报告单
SH3503-2001-J512
R
18
开关联动试验
1.GBJ147-90
2.试验报告单
GB50319-2000-A4/A10
SH3503-2001-J521
W
19
模拟试验
1.GBJ147-90
2.试验报告单
GB50319-2000-A4
SH3503-2001-J507
H
20
受电
1.GBJ147-90
2.送电规定程序操作规程
GB50319-2000-A4/A10
H
21
送电
1.GBJ147-90
2.操作票
GB50319-2000-A4/A10
H
22
交工验收
1.交工技术文件齐全
2验收规范
GB50319-2000-A4
SH3503-2001-J501
H

8. 接地安装工程监理检试验计划
1
施工方案
1.施工图
2.施工方案审批程序
GB50319-2000-A2
H
2
材料检验
1.材料汇总表
2.执行各专业间移交程序
GB50319-2000-A9
H
3
接地装置沟槽挖掘回填
1.施工图
2.执行GB50169-92

R
4
接地体的安装
1.施工图
2执行GB50169-92

I

9. 变电工程监理检试验计划
9.1
同7.1
同7.1
同7.1
同7.1
9.2
施工过程控制

1
设备盘柜基础检查
GB50171-92

B
a
混凝土基础构支架达到安装允许强度刚度

b
基础位置预留孔预埋件符合安装要求

c
基础型钢符合安装要求

2
盘柜安装试验

a
盘柜安装检查
GB50171-92
SH3503-J540

b
控制仪表保护安装检查试验
GB50171-92
SH3503-J540
C
3
二次回路设备检查试验
GB50171-92

C
a
电器仪表校验检查

b
继电保护元件检验整定符合要求

SH3503-J514,J521

4
直流电源UPS安装
GB50172-92
SH3503-J541,J542
B
5
照明安装符合设计规范要求
GB50259-96
SH3503-J540
B
6
火灾报警系统检查符合设计规范
GB50085-92
SH3503-J545,J546
A
7
一次设备安装试验
GBJ-147-90,GB50150-91

B
a
变压器安装试验符合规程要求

SH3503-J540,J513,
J534,J536

b
断路器、隔离刀闸、开关柜、互感器等设备安装试验

SH3503-J505,J507,
J509,J512,J513,J537,J539

c
母线
GBJ-149-90
SH3503-J512

d
电缆敷设、试验
GB50151-91.GB50168-92
SH3503-J508,J543

e
电气设备接地防雷
GB50150-91.GB50169-92
SH3503-J510,J511

8
保护开关联动试验
GBJ147-90

A
9
受电送电试运行、安装完成各项检查试验合格后进行
GBJ147-90
电气运行操作规程
SH3503-J107
A
10
交工验收

SH3503-J101B,J104
J108,J109
A
a
出厂技术资料

b
电气施工质量记录试验报告

SH3503-J501

c
施工竣工图

d
设计变更

SH3503-J113
