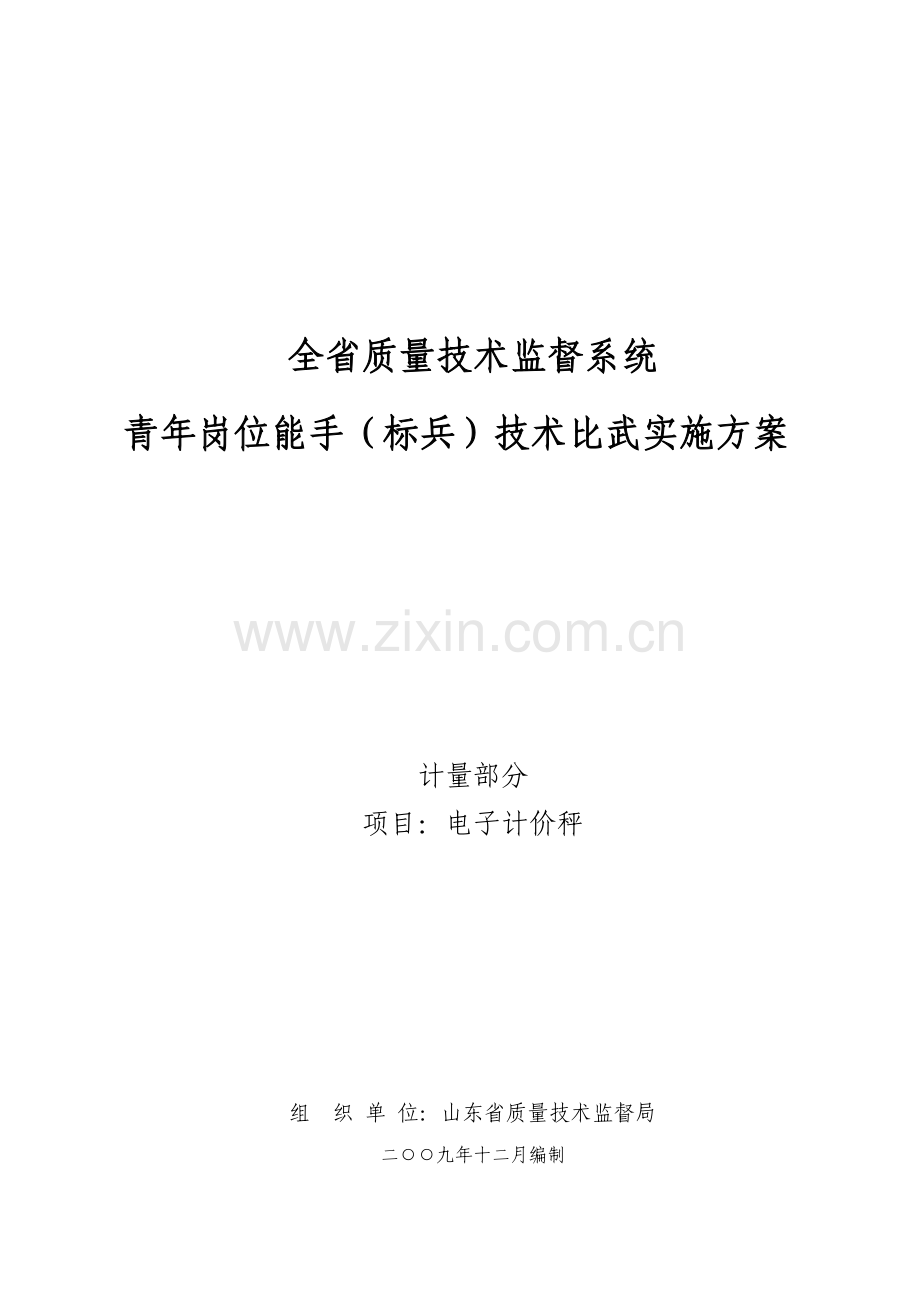

全省质量技术监督系统
青年岗位能手（标兵）技术比武实施方案

计量部分
项目：电子计价秤

组 织 单 位：山东省质量技术监督局
二○○九年十二月编制

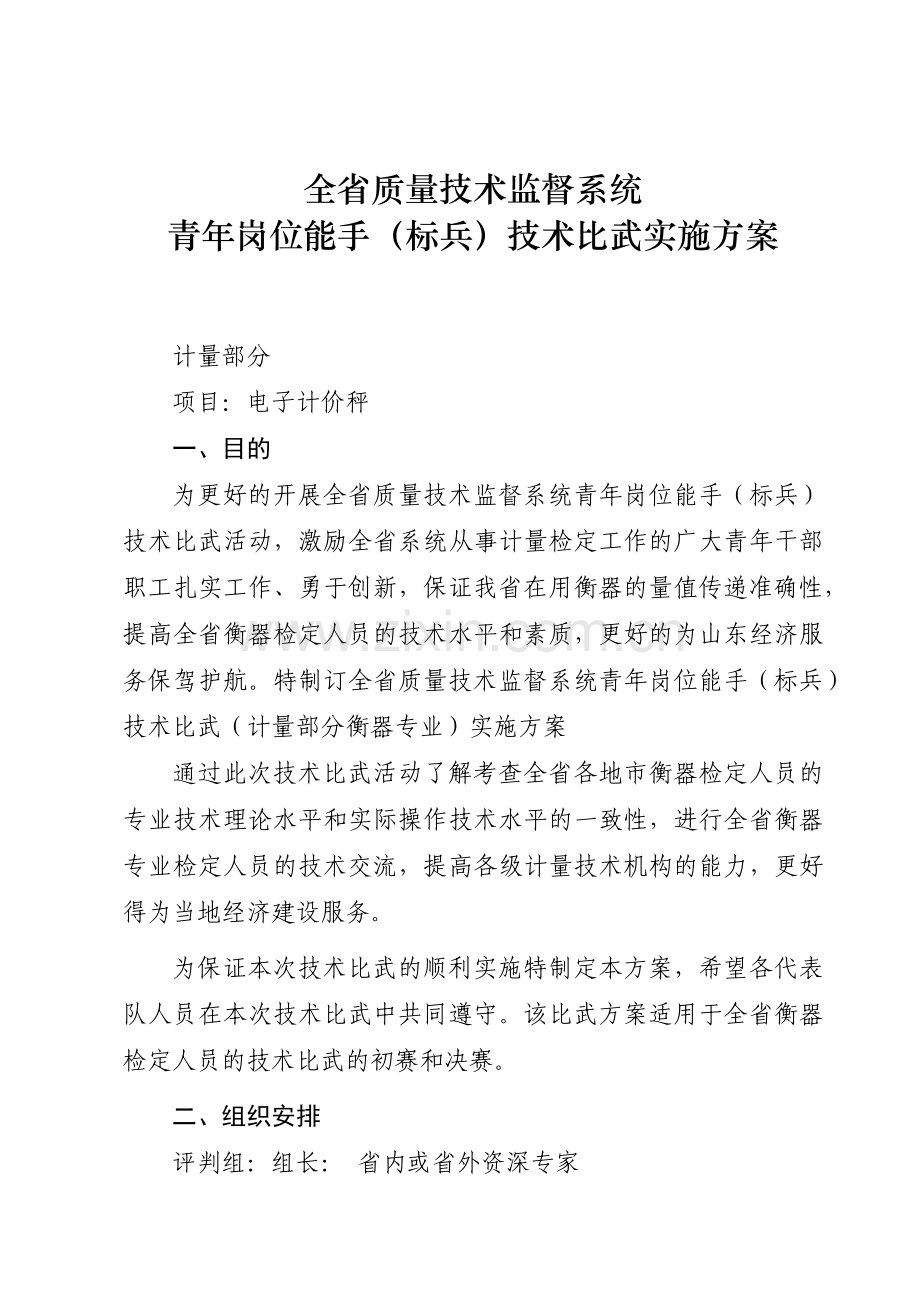

全省质量技术监督系统
青年岗位能手（标兵）技术比武实施方案

计量部分
项目：电子计价秤
一、目的
为更好的开展全省质量技术监督系统青年岗位能手（标兵）技术比武活动，激励全省系统从事计量检定工作的广大青年干部职工扎实工作、勇于创新，保证我省在用衡器的量值传递准确性，提高全省衡器检定人员的技术水平和素质，更好的为山东经济服务保驾护航。特制订全省质量技术监督系统青年岗位能手（标兵）技术比武（计量部分衡器专业）实施方案
通过此次技术比武活动了解考查全省各地市衡器检定人员的专业技术理论水平和实际操作技术水平的一致性，进行全省衡器专业检定人员的技术交流，提高各级计量技术机构的能力，更好得为当地经济建设服务。
为保证本次技术比武的顺利实施特制定本方案，希望各代表队人员在本次技术比武中共同遵守。该比武方案适用于全省衡器检定人员的技术比武的初赛和决赛。
二、组织安排
评判组：组长： 省内或省外资深专家
成员： 省内及省外资深专家
地点：山东省计量科学研究院 电测中心
电话/传真：[phone]
通讯地址：济南市经十东路8168号
邮编：250103
三、技术比武要求
1.理论知识比赛涵盖计量基础理论和各类衡器的相关专业理论及技术法规
2.现场操作比赛采用电子计价秤现场计时检定
2.1电子计价秤检定时需按JJG539-1997《数字指示秤》检定规程中随后检定的要求进行，各代表队每个代表队市局推荐1名检定员、省局直属单位2名检定员参加，并且自带有效检定员证、身份证，相关法规技术文件。参赛选手要统一服装，参加专业技能决赛时着实验室工作服。
被检定样品为电子计价秤，生产厂家为：METTLER TOLEDO。由组织单位提供。
检定用标准器M1等级标准砝码，由指定地市计量技术机构提供给省计量院，经省计量院检定合格后分配使用。
各代表队需按规定时间进入实验室对样品进行检定，每个代表队给予的全部时间为50分钟（包括证书记录出具时间），每超过1分钟扣10分，不允许超过2分钟。由于时间有限，各代表队一定酌情安排并利用好时间，在规定时间内完成所有检定工作。
2．如检定过程中发现异常，及时与评判组联系，不得擅自处理。
四、技术比武内容
1.理论考试部分
1.1计量法规、计量管理、计量检定基础理论、测量不确定度、数据处理与修约等
1.2专业技术理论，包括非自动衡器、自动衡器、称重传感器、电子称重仪表的技术规范及国家标准；电子计价秤结构原理及相关传感器及显示仪表的专业技术理论；
1.3涉及的主要计量检定规程或规范有: JJG539-1997《数字指示秤》、JJG13-1997《模拟指示秤》、JJG14-1997《非自动指示秤》、JJG98-2006《机械天平》、JJG99-2006《砝码》、JJG195-2002《连续累计自动衡器（皮带秤）》、JJG564-2006《重力式自动装料衡器》、JJG1036-2008《电子天平》、JJG649-1990《数字称重显示器》JJF1181-2007《衡器术语》等。
1.4涉及的主要产品标准有：GB/T 14249.2-1993《电子衡器通用技术条件》、GB/T335-2002《非自行指示秤》、GB/T7721-1995《电子皮带秤》、GB/T7722-2005《电子台案秤》、GB/T7723-2008《固定式电子衡器》、GB/T11884-2008《弹簧度盘秤》、QB/T2501-2000《重力式自动装料衡器》、GB/T7724-2008《电子称重仪表》、GB/T23111-2008《非自动衡器》等。
1.5理论试卷中计量法规部分占20%，专业技术理论占80%；出题形式采用单选、多选、判断、简答和计算等。
1.6理论试卷分别由聘请专家和省局计量处出题。
2现场操作考试部分
2.1根据JJG539-1997《数字指示秤》国家计量检定规程进行电子计价秤的随后检定，现场提供检定原始记录和检定证书。
2.2现场使用统一样品，METTLER TOLEDO生产的电子计价秤，最大秤量为15kg，检定分度值5g。
2.3现场检定使用的标准砝码为M1等级500mg-15kg不锈钢标准砝码或标准增砣，提供单位是山东省计量科学研究院，青岛市计量所、淄博市计量所、泰安市计量所和聊城市计量所。
2.4现场提供细沙手套和镊子
2.4比武编组，共分为5个小组，分批按时完成现场检定。
2.5比武裁判由五位专家组成并负责现场监考。
五、评判标准及方法：
5.1理论试题采用倒扣分的方法,扣完为止,不给负分,不得有缺项。
5.2本次技术比武总分满分为100分，总分的构成有下述计算方法：
总分＝理论成绩×70％＋操作成绩×30％
其中理论卷面满分100，操作卷面满分100
5.3现场技术比武评判标准

序号
项 目
标准得分
内 容
评分方法
得分
1
电子计价秤示值检定

外观检查
3
法制计量管理标志，计量特征，铭牌以及检定标志和管理标志。
未进行外观检查扣3分。

测试前准备

3
带水平调整装置的秤，测试前应将秤调至标准位置。
未进行水平调整扣3分。

3
秤量测试前应预加一次载荷到最大秤量。
未进行预加载荷扣3分。

置零准确度
6
判别是否带零点跟踪；带零点跟踪加10e摆脱零点跟踪，不带零点跟踪应先将秤置零再测试。
未进行零点跟踪判断扣3分，测试不准确扣6分。

称量测试
15
从零点按由小到大的顺序加砝码至最大秤量，用相同的方法卸载砝码至零点，测试至少选择最小秤量，最大允许误差改变的秤量，50％最大秤量，最大秤量。
缺少1个测试点扣5分，缺少2个以上不得分。测试错误不得分。

除皮准确度
5
将除皮装置的示值调整为零，然后进行测试。
测试不准确不得分。

除皮称量测试
15
除皮量为50%最大秤量，从零点按由小到大的顺序加砝码至最大秤量，再用相同的方法卸载砝码至零点。测试至少选择最小秤量，最大允许误差改变的秤量，50％最大秤量，最大秤量。
除皮量错误扣5分；缺少1个测试点扣5分，缺少2个以上不得分。测试错误不得分。

偏载测试
10
选择砝码重量等于最大秤量和最大添加皮重值之和的1/3。
选择砝码不正确扣5分；缺少测量点扣5分，缺少2个称量点以上不得分。

鉴别力测试
5
在最小秤量、50％最大秤量和最大秤量进行。在承载器上加放某一定量砝码和10个0.1d的小砝码，然后依次取下小砝码，直到示值I确实地减少了一个实际分度值为I-d，然后再放上0.1d砝码，再轻轻地放上1.4d砝码示值应变为I＋d。
缺少1个测试点扣5分，缺少2个以上不得分。测试不准确不得分。

重复性测试
5
在50％最大秤量上进行，至少3次。
使用砝码不正确扣5分，测试次数缺少扣5分。

3
记录
与证书
数据处理
正确
15
运用公式正确,且计算结果正确。
正确得标准分,错一处扣2分，空白处未划斜线扣2分，记录涂改1处扣2分,依次类推。

证书正确
15
证书规范，信息完整。
正确得标准分,每一处错误扣5分。

4
合计

100
记录交证书时间及实际得分

5
备注
每超过1分钟扣10分，不允许超过2分钟 。
各单项完成不规范，指出原由并记录后酌情扣分。
5.4电子计价秤检定原始记录格式（附1）
5.5电子计价秤检定证书格式（附2）
5.6电子计价秤检定结果通知书格式（附3）

附表1：
全省质监系统技术比武专用记录
电子计价秤检定原始记录
器具名称

制造厂

准确度等级

标志、使用条件

型号规格

最大秤量

最小秤量

温度

出厂编号

许可证编号

分度值

湿度

标准器名称
标准砝码
-d
测量范围
500mg~15kg
准确度等级

检定依据
JJG539-1997
检定日期

有效期至

1 置零准确度
m( )10e

I( )

△m( )

E0( )

mpe

2
偏
载
测
试（ Max /3）
m（ ）
位置
I（ ）
（ ）
Dm（ ）
（ ）
E（ ）
（ ）
Ec（ ）
（ ）
mpe
(*)

(*)

3
称
量
测
试

序
号
m
( )
I（ ）
△m( )
E ( )
Ec ( )
mpe

1

2

3

4

5

4鉴
别
力
测
试
m（ ）
I（ ）

卸下砝码
Dm（ ）
加1/10 d
附加砝码
= 1.4d（）
I
（ ）
I2 - I1

5 除皮准确度测试 皮重=
I( )

△m( )

E0( )

mpe

6
除
皮
称
量
测
试( Max/2)

皮重2:
序
号
m
( )
I（ ）
△m( )
E ( )
Ec ( )
mpe

1

2

3

4

5

7重复性误差
(1/2Max)
m=
m’=
△ E=
△ E’=

序号
I( )

△m( )
E ( )
mpe

送检单位：全省技术比武组委会 地址：济南 证书编号
检定结论： 复核员: 检定员:
附表2：
全省质监系统技术比武专用证书
检定证书
Verification certificate

证书编号：
Certificate No.

送 检 单 位：全省技术比武组委会
Applicant

计 量 器 具 名 称：电子计价秤
Name of Instrument

型 号/ 规 格：
Type/Specification

出 厂 编 号：
Serial No.

制 造 单 位：梅特勒-托利多（常州）称重设备系统有限公司
Manufacturer
检 定 依 据：
Verification Regulation

JJG539-1997 数字指示秤检定规程

检 定 结 论：
Conclusion

（检定专用章）
(stamp)
批准人：
Approved by

核验员：
Checked by

检定员：
Verified by

检定日期： 年 月 日
Date of Verification Year Month Day

有效期至： 年 月 日
Valid until Year Month Day

检定所使用的计量标准名称：M1等级毫克组、克组、公斤组砝码标准器组
Standard of measurement used in the verification
测量范围：500mg~15kg
Measuring range
不确定度或准确度等级或最大允许误差：M1等级
Uncertainty or accuracy class or maximum
permissible error
计量标准证书号：
Certificate No.
有效期至： 年 月 日
Valid until Year Month Day
检定的环境条件：
Environmental condition in the verification
温 度： ℃ 湿 度： %RH
Temperature Humidity
检 定 结 果

检定项目
检定结果
法定允差
外观检查

/
置零与除皮装置准确度测试

偏载测试

称量测试

鉴别力测试

除皮称量测试

重复性测试

以下空白

附表3 全省质监系统技术比武专用证书
附表3：
全省质监系统技术比武专用证书
检定结果通知书
Verification result notice

证书编号：
Certificate No.

送 检 单 位：全省技术比武组委会
Applicant

计 量 器 具 名 称：电子计价秤
Name of Instrument

型 号/ 规 格：
Type/Specification

出 厂 编 号：
Serial No.

制 造 单 位：梅特勒-托利多（常州）称重设备系统有限公司
Manufacturer
检 定 依 据：
Verification Regulation

JJG539-1997 数字指示秤检定规程

检 定 结 论：
Conclusion

（检定专用章）
(stamp)
批准人：
Approved by

核验员：
Checked by

检定员：
Verified by

检定日期： 年 月 日
Date of Verification Year Month Day

有效期至： 年 月 日
Valid until Year Month Day

检定所使用的计量标准名称：M1等级毫克组、克组、公斤组砝码标准器组
Standard of measurement used in the verification
测量范围：500mg~15kg
Measuring range
不确定度或准确度等级或最大允许误差：M1等级
Uncertainty or accuracy class or maximum
permissible error
计量标准证书号：
Certificate No.
有效期至： 年 月 日
Valid until Year Month Day
检定的环境条件：
Environmental condition in the verification
温 度： ℃ 湿 度： %RH
Temperature Humidity

检 定 结 果

检定项目
检定结果
法定允差
外观检查

/
置零与除皮装置准确度测试

偏载测试

称量测试

鉴别力测试

除皮称量测试

重复性测试

以下空白
