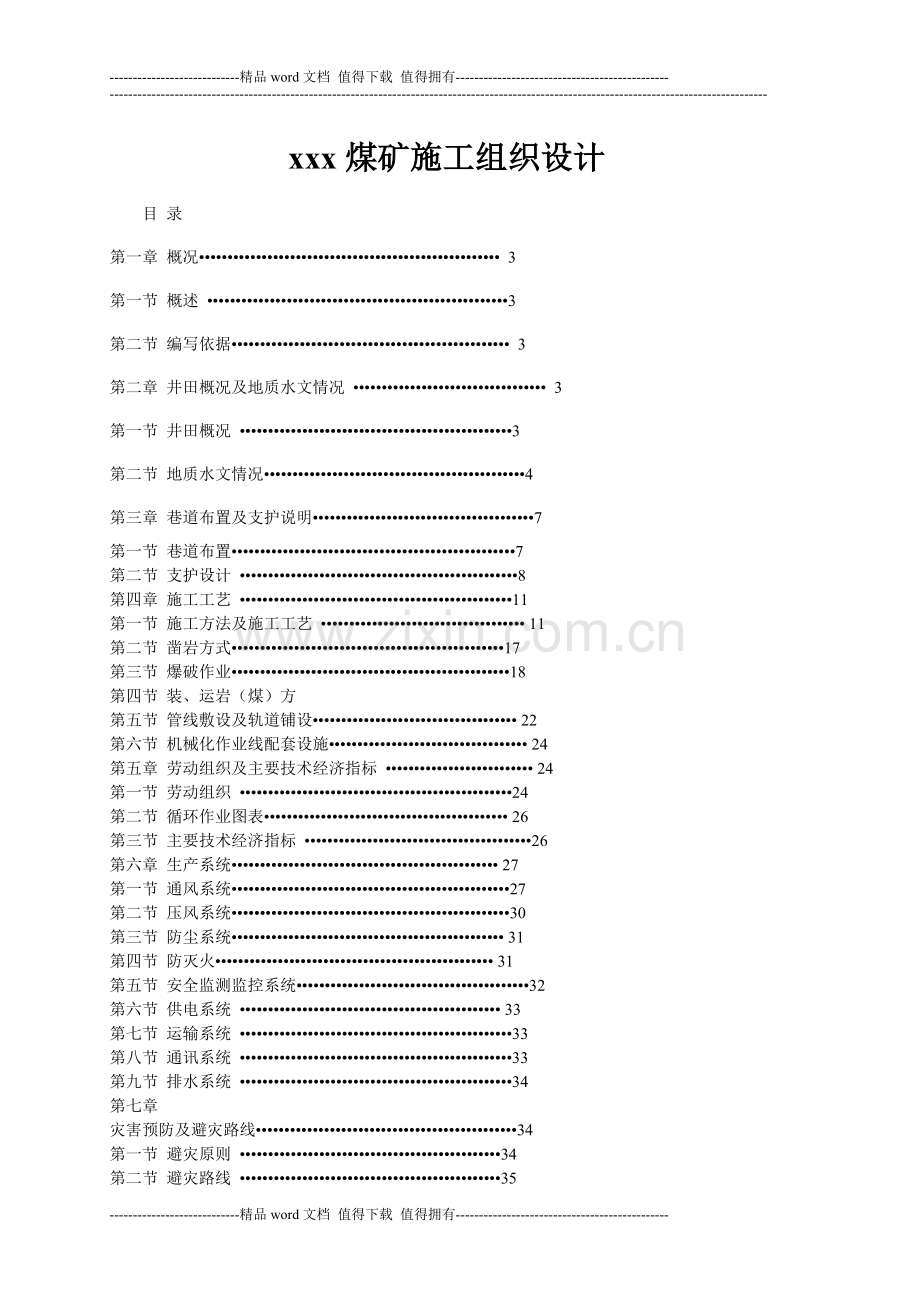

1、-精品word文档 值得下载 值得拥有- xxx煤矿施工组织设计目 录第一章 概况 3第一节 概述 3第二节 编写依据 3第二章 井田概况及地质水文情况 3第一节 井田概况 3第二节 地质水文情况4第三章 巷道布置及支护说明7第一节 巷道布置7第二节 支护设计 8第四章 施工工艺 11第一节 施工方法及施工工艺 11第二节 凿岩方式17第三节 爆破作业18第四节 装、运岩（煤）方第五节 管线敷设及轨道铺设 22第六节 机械化作业线配套设施 24第五章 劳动组织及主要技术经济指标 24第一节 劳动组织 24第二节 循环作业图表 26第三节 主要技术经济指标 26第六章 生产系统 27第一节 通风

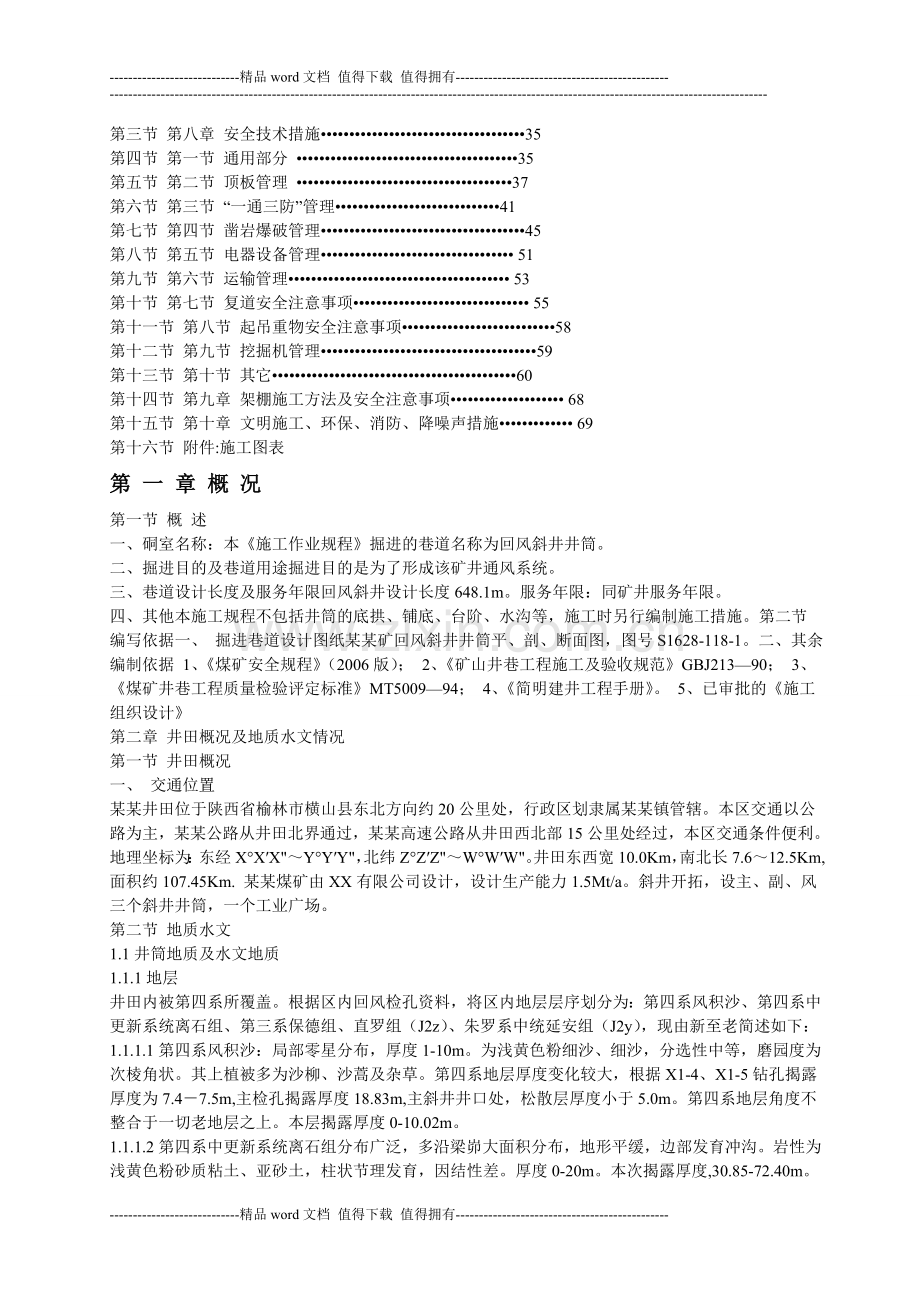

2、系统27 第二节 压风系统30第三节 防尘系统 31第四节 防灭火 31第五节 安全监测监控系统32第六节 供电系统 33第七节 运输系统 33第八节 通讯系统 33 第九节 排水系统 34第七章灾害预防及避灾路线34第一节 避灾原则 34第二节 避灾路线 35第三节 第八章 安全技术措施35第四节 第一节 通用部分 35第五节 第二节 顶板管理 37第六节 第三节 “一通三防”管理41 第七节 第四节 凿岩爆破管理45第八节 第五节 电器设备管理 51第九节 第六节 运输管理 53第十节 第七节 复道安全注意事项 55第十一节 第八节 起吊重物安全注意事项58第十二节 第九节 挖掘机管理59
3、第十三节 第十节 其它60第十四节 第九章 架棚施工方法及安全注意事项 68第十五节 第十章 文明施工、环保、消防、降噪声措施 69 第十六节 附件:施工图表第 一 章 概 况第一节 概 述一、硐室名称：本施工作业规程掘进的巷道名称为回风斜井井筒。二、掘进目的及巷道用途掘进目的是为了形成该矿井通风系统。三、巷道设计长度及服务年限回风斜井设计长度648.1m。服务年限：同矿井服务年限。四、其他本施工规程不包括井筒的底拱、铺底、台阶、水沟等，施工时另行编制施工措施。第二节 编写依据一、 掘进巷道设计图纸某某矿回风斜井井筒平、剖、断面图，图号S1628-118-1。二、其余编制依据 1、煤矿安全规程
4、（2006版）； 2、矿山井巷工程施工及验收规范GBJ21390； 3、煤矿井巷工程质量检验评定标准MT500994； 4、简明建井工程手册。 5、已审批的施工组织设计第二章 井田概况及地质水文情况第一节 井田概况一、 交通位置某某井田位于陕西省榆林市横山县东北方向约20公里处，行政区划隶属某某镇管辖。本区交通以公路为主，某某公路从井田北界通过，某某高速公路从井田西北部15公里处经过，本区交通条件便利。地理坐标为：东经XXXYYY，北纬ZZZWWW。井田东西宽10.0Km，南北长7.612.5Km,面积约107.45Km. 某某煤矿由XX有限公司设计，设计生产能力1.5Mt/a。斜井开拓，设主
5、、副、风三个斜井井筒，一个工业广场。第二节 地质水文1.1井筒地质及水文地质1.1.1地层井田内被第四系所覆盖。根据区内回风检孔资料，将区内地层层序划分为：第四系风积沙、第四系中更新系统离石组、第三系保德组、直罗组（J2z）、朱罗系中统延安组（J2y），现由新至老简述如下：1.1.1.1第四系风积沙：局部零星分布，厚度1-10m。为浅黄色粉细沙、细沙，分选性中等，磨园度为次棱角状。其上植被多为沙柳、沙蒿及杂草。第四系地层厚度变化较大，根据X1-4、X1-5钻孔揭露厚度为7.47.5m,主检孔揭露厚度18.83m,主斜井井口处，松散层厚度小于5.0m。第四系地层角度不整合于一切老地层之上。本层揭
6、露厚度0-10.02m。1.1.1.2第四系中更新系统离石组分布广泛，多沿梁峁大面积分布，地形平缓，边部发育冲沟。岩性为浅黄色粉砂质粘土、亚砂土，柱状节理发育，因结性差。厚度0-20m。本次揭露厚度,30.85-72.40m。1.1.1.3第三系上新统保德组（N2b）断续出露于各支沟沟脑，是本区第四系地层的主要原因组成部分。岩性为灰黄色、浅棕黄色亚粘土、亚砂土，夹2-5层厚0.3m左右的古土壤层，半固结，柱状节理发育，含大量灰白色不规则状钙质结核，底部偶见灰白、褐黄色砂、砂卵石层。厚度0-120m。本次揭露厚度，0.00-10.02m。1.1.1.4侏罗系中统直罗组（J2z）全井田分布厚度0-
7、132.70m，平均77.97m。大部分被第四系覆盖，无定河南岸及区内较大沟谷中局部出露。本组顶部普遍遭到风化剥蚀，保留不全。井田西南部ZK202孔（132.70m）、中部Z808孔（112.99m）厚度较大。该组岩性较单一，主要为一套半干旱条件下形成的河流相沉积。岩性以灰白-浅灰白色中（细）粒砂岩和浅灰绿色粉砂岩、泥岩为主，组成2-3个沉积旋回，下旋回顶部或上部见及杂色粘土岩，大部厚度小于1m，局部达到2m左右。底部为灰白色厚层状中（粗）粒长石砂岩，含较多植物茎干化石及泥砾，分布较稳定，厚5-20m,是本区划分延安组和直罗组界线的重要标志层（K4）。与下伏地层延安组呈整合接触。本次揭露厚度，
8、42.42-52.82m。1.1.1.5侏罗系中统延安组（J2y）全井田分布，为本区含煤地层，厚度188.27-251.59m，平均232.46m，由南向北厚度减小，无定河南岸波罗镇附近、井田东北部白莲沟沟底、井田东南部沙峁沟沟底等地局部出露。岩性主要表现为一套河流湖泊三角洲冲积平原环境沉积的灰色细粗粒长石砂岩、深灰色泥岩、粉砂岩，夹黑色炭质泥岩、煤层（线）多个沉积旋回组成的建造。根据岩石组合、含煤特征、旋回结构等进一步划分为四个段。含可采煤层一层（3号煤层）。1.1.2构造井田位于鄂尔多斯盆地之次级构造单元陕北斜坡中部，地质构造简单，区内无岩浆活动痕迹，局部发育宽缓的波状起伏。经过地震勘查，
9、井田内地震线经过地段未发现断（层）点，总体构造形态为一向近西向缓倾的单斜层，倾向277，倾角0.6左右。1.1.3瓦斯、地温摘自侏罗纪煤田某某矿井田勘察报告1.1.3.1瓦斯根据施工的4个钻孔采取的瓦斯样测定成果得知，煤层CH4含量最大为0.10mg/g燃，自然瓦斯成份中CH4含量最大为0.96%，瓦斯分带属二氧化碳氮气带，矿井瓦斯等级为低瓦斯矿井。1.1.3.2地温对钻孔资料显示，所测钻孔中最高温度为17.42，地温梯度3/100m，无地温异常。从井田周边煤矿开采情况来看，未发现高温生产矿井，故井田应属地温正常区。1.1.4工程地质特征根据此矿井井筒检查孔勘查报告，本井筒主要揭露地层有朱罗系
10、延安组、直罗组、第四纪红土层、黄土层、风积沙。从岩性看，第四系、朱罗系地层之间差异较大。本区地质构造简单，岩石主要以较软岩为主，岩体较完整，以块状及层状结构为主。回风斜井井筒工程地质条件对施工的影响：软岩对掘进和支护的影响，软岩可缩短单循环的破岩工时,降低破岩成本，同时也会增加支护难度、支护工时和支护成本。在自然状态下岩体及岩石保持一定的原始强度，如果受井筒开挖的人工扰动和地下水的浸泡，岩体（石）强度就会降低，产生溶水崩解。这种现象会给机械装岩造成很大困难，严重时，耙装机不能使用，装载机、小型挖掘机降低效率。砂岩水解后变成散状沙和稀泥给排水带来较大困难，使排水设备降低效率，缩短使用寿命。工作面
11、的水、沙、稀泥恶化工作环境，降低劳动效率，增加劳动强度。1.1.5含水层回风斜井井筒共穿过以下4层含水层：第一含水层、第三系保德组潜水含水层大面积分布，本次揭露厚度0.00-10.02m，本组上部为砖红色亚粘土和粘土，结构致密，具隔水作用，下部含钙质结核及沙砾，构成局部含水层，该含水层厚13.77m，井筒涌水量0.795 m3/h。第二含水层、侏罗系中统直罗组风化岩潜水含水层风化岩广泛分布，揭露厚度42.42-52.82m，岩性以灰黄色中、细粒砂岩为主，岩性风化程序不均，局部裂隙发育，是井筒穿越时的主要充分层位，该含水层厚58.26m，井筒涌水量3.128 m3/h。第三含水层、侏罗系中统延安
12、组孔隙裂隙承压含水层揭露厚度74.39-107.49m，延安组岩性为中细粒砂岩、泥岩、粉砂岩互层结构，胶结致密，裂隙类型以节理、层面为主，闭合性质，含水性、导水性均差。该含水层厚52.7m，井筒涌水量0.14 m3/h。附地质柱状图：第三章 巷道布置及支护说明第一节 巷道布置该回风斜井筒中心坐标：X=4209865.000m,Y=36628133.000m,Z=+1170.000m,井筒方位角为900000。井筒全长648.1m（其中明槽掘至3m为安全出口正中，方位角00000，硐长11.5m；明槽掘至17.63m为风硐正中，方位角2250000，硐长6.9m；躲避硐室总长19.6m）,主体巷
13、道设计倾角为-20。（见巷道平面图）第二节 支护设计一、巷道断面该回风斜井主要有1-1断面、2-2断面，巷道规格为： 1-1断面为直墙半圆拱形，荒宽5.0m，净宽4.2m，墙高1.85m ，右墙基深250mm； S荒 =18.86m2，S净 = 13.22m2，长度为223.1m。 2-2断面为直墙半圆拱形，荒宽4.5m，净宽4.2m，墙高1.6m ， S荒 =15.15m2，S净 = 13.22m2,长度为387m。每40m设一躲避硐，位于巷道前进的右侧，为直墙半圆拱形断面，墙高1.4m，净宽1.4m，净深1.4m，支护形式表土段采用锚、网现浇素砼支护，砌厚200mm；基岩段采用锚网喷支护，
14、锚网支护形式同锚喷段支护。水沟及台阶位于巷道前进方向的右侧，水沟净规格为宽高=200200，台阶踏步宽高=360130，台阶宽500。二、临时支护（一）表土段施工：根据现场岩石实际情况确定表土段临时支护方式：若岩石稳定可采取扇形棚或25#U型钢金属支架临时支护；若岩石围岩不稳定时采取架设25#U型钢金属支架或槽钢棚并在上方铺设一层金属网，然后及时进行初喷，初喷厚度30-50mm作为临时支护。（二）基岩段施工：放炮后采用前探梁临时支护并及时进行锚网喷。前探梁选用108 钢管，长度不小于4m，每组3根，间距0.81m，用吊环和锚杆固定。吊环形式为半圆型，圆弧朝下。每根前探梁用2个吊环。吊环螺母必须
15、和锚杆配套，吊环必须上满丝且至少露丝23丝，锚固力不小于50kN /根。前探梁与顶板间前端用木背板和小木楔塞紧，后端用大木楔楔紧。临时支护必须紧跟工作面，前探梁至工作面不大于200。最大空顶距不超过2500，最小空顶距不大于800三、永久支护（一）表土段支护：采用素混凝土支护，砌碹厚度400，右墙基础深度为250，混凝土强度等级为C30，施工时过含水层时在混凝土中掺入BR-3型增强防水剂，防水剂按水泥用量的10%掺加。铺底前先在底板砌筑一层250mm厚的砂浆片石然后铺设混凝土路面，厚度100mm，砼强度等级C20。（二）基岩段支护形式如下： 2-2断面：采用锚网喷支护。锚杆采用左旋无纵筋井下专
16、用锚杆，全长锚固，锚杆规格20，长度L=2400；托板为钢板加工，规格10011010，间排距为800800，矩形布置。金属网采用6.5钢筋焊接而成，网片规格为10501950，网孔规格150150，连接方式为对接，每300mm一扣用16#绑丝双股缠绕一圈拧紧，喷厚150，喷射混凝土强度等级为C20，铺底混凝土强度等级为C20。附断面支护图：锚杆选用计算 按悬吊理论计算锚杆、参数：1、 锚杆长度计算： LKH+L1+L2式中：L锚杆长度，m；H冒落拱高度，m；K安全系数，一般取K=2；L1锚杆锚入稳定岩层的深度，一般按经验取0.5m；L2锚杆在巷道中的外露长度，一般取0.1m；其中：H=B/（
17、2f）=4.5/（25）=0.45式中：B巷道开掘宽度，取4.5m；f岩石紧固性系数，取5；则：L=20.45+0.5+0.1=1.5m2.4 m2、 锚杆间、排距计算，通常间排距相等，取； =Q/（KHr）式中：锚杆间排距，m；Q锚杆设计锚固力 50KN/根H冒落拱高度 取0.45m；r被悬吊砂岩的密度，取45KN/m3；K安全系数，一般取K=2；则：=50/（20.4545） =1.23m0.8m通过以上计算，选用202400的高强锚杆，间排距为800800，矩形布置，可满足安全及质量施工要求。四、井巷模板组装规格偏差应符合以下规定1、宽度：中线至两帮模板的距离：合格：+10+40；优良：
18、+10+30。2、高度：腰线至顶、底板距离：合格：+10+40；优良：+10+30。3、井巷模板组装允许偏差应符合以下规定1）基础深度：-30+100；2）轴线位移：5；3）相邻两模板表面高低差：5；4）模板接茬平整度：15。五、井巷混凝土支护工程的规格偏差1）中线至任一帮距离：合格：0+50；优良：0+30。2）腰线至顶、底板距离：合格：0+50；优良：0+30。其余未尽项目执行MT500994煤矿井巷工程质量检验评定标准中的相关规定。 锚网喷巷道工程质量规定（见下表） 合格优良施工坡度2050米范围内误差150米范围内误差0.5 巷道净宽宽度中线至任一帮距离0+1500+100巷道净高高度
19、腰线至顶、底板距离0+1500+100锚杆间排距800800100锚杆孔深度23500+50锚杆角度垂直轮廓线误差15 锚杆外露长度100符合要求喷射砼厚度150不小于设计90%不小于设计金属网对接符合要求绑扎300第四章 施工工艺第一节 施工方法及施工工艺一、施工方法表土段采用55VXL小型破碎挖掘机挖掘，全断面掘进，人工配合用手镐和风镐在工作台上由上向下进行刷边，当表土段开挖过程中挖掘机开挖困难时可采用打浅眼、少装药、放小炮震动的方法掘进，然后再用风镐修整巷道至设计断面。作业方式为三八制，永久支护和工作面平行交叉作业；基岩段采用全断面一次爆破的方式破岩，作业方式为四八制，三掘一支。二、施工
20、工艺（一）、表土段施工： 1、采用挖掘机掘进，人工配合风镐、手镐刷边，随掘随砌。进入硐身所通过的表土段破碎严重时，应采取预先沿井筒轮廓线外打设超前管棚或25#U型钢棚临时支护，并及时浇注混凝土，井筒砌碹滞后掘进工作面不大于4m，砌碹段长2m-4m。围岩较稳定时取消管棚支护，采用25#U型钢棚或木点柱进行临时支护，并及时浇注混凝土，井筒砌碹滞后掘进工作面不大于4m，砌碹段长2m-4m。 2、支设站柱、碹胎站柱、碹胎为整体式由螺栓连接，浇筑段长810m，碹胎和站柱均为16#槽钢加工而成，模板采用长度为1500的12槽钢。支设模板前先将站柱按巷道中、腰线固定好由当班质量验收员检查校核尺寸，站柱的间距
21、为1.5m，站柱通过4寸钢管自制加工的工作台固定，工作台两侧上下用丝杠和站柱对撑固定，工作台下部用钢管和轨道对撑或在巷道底板钻孔打地锚固定工作台，不影响排矸及运料。站柱支设固定完毕后，立即架设碹胎，当班质量验收员检查校核尺寸无误后将碹胎拉杆上好固定，碹胎与站柱用螺栓连接固定，以保证碹胎的稳定。将模板放入站柱内，模板与岩面之间采用5050方木支撑固定，模板随混凝土的浇注高度边浇注边支设并及时将下层方木取出。 5、混凝土浇注（1）准备工作 在井口附近设搅拌站，各种砼用料经计量后，进入搅拌机搅拌。 清理浇注现场的矸石杂物，接好风、水管路，输料管路要平直不得有急弯，接头要严密，不得漏风，严禁将非抗静电
22、的塑料管做输料管使用。 检查搅拌机是否完好，并送电空载试运转，紧固好磨擦板，不得出现漏风现象。（2）浇注混凝土的工艺要求 材料选择：采用P.O 42.5R普通硅酸盐水泥，中粗河砂，粒径2040碎石，水采用洁净水，不含酸、碱及油污。混凝土掺加BR-3型防水剂，防水剂的掺加用量为水泥重量的10%。砼配合比：按大堆材料到指定实验室做配比实验。 砼的拌制及输送，各种砼用料按配比经计量后，倾入搅拌机内搅拌90S，直至搅拌均匀。砼经搅拌机搅拌均匀用HBMD12/4-22S型混凝土输送泵输送砼入模。输送距离200m左右不适合使用输送泵输送混凝土时用V型矿车送至工作面，人工用铁锹入模。混凝土入模温度不低于5。
23、（3）浇注工作砼浇注应分层对称进行，每层厚度不超过300，浇注砼应连续进行，超过2小时时采取措施进行处理，砼捣固采用风动振捣器捣固，捣固工作应专人分片负责，振捣棒插入下层砼中50100，每次移动距离350左右,振捣砼表面出浆，无气泡上浮。 4）浇注质量砼浇注前应仔细检查模板支设是否严密，砼捣固要均匀，拆模后无蜂窝、麻面。 6、拆模拆模时间为浇注混凝土后72小时，拆模时先墙后拱，由下向上进行。模板复用前必须清理干净并刷油。浇注混凝土工艺流程：敲帮问顶支设整体碹胎量取规格铺设模板浇注混凝土拆除上一循环模板下一循环(二）、基岩段施工基岩段采用多台YT-27型风动凿岩机凿岩、 P-60B耙装机装岩、
24、ZP-VII型砼喷射机等配套机械化作业线施工。 1、基岩段掘进采用钻爆法掘进，光面爆破。配备多台YT-27型风钻同时钻眼,B22mm,L=3500mm,中空六角钢钎,32mm“一”字钻头，炸药选用煤矿安全许用乳化炸药，雷管为毫秒延期电雷管，大功率电容式起爆器起爆。（1）爆破参数正向装药结构，起爆顺序从中心到周边依次起爆，联线方式为串联。（2）钻眼爆破作业钻眼爆破作业要严格按爆破设计施工，保证钻眼、装药、联线，放炮等各工序的质量，并根据各层的实际情况，及时调整爆破图表，提高爆破效果，确保光爆成型。钻眼时，所有眼深均要达到设计的同一平面内，炮眼角度符合要求。钻眼完成后，将炮眼用压风吹净，然后按爆破
25、图表要求进行装药，经检查无误后，方可进行联线，联线方式为串联，将每个雷管的脚线连在一起，并检查有无漏连，无误后与母线联接。（3）钻眼爆破注意事项钻眼前要检查井帮围岩，处理掉活矸，浮石后方可钻眼，各炮眼的眼位和方向要准确，严格按设计要求施工，雷管下井前要检查雷管的段号和型号，不同型号、不同厂家生产的雷管严禁混用。放炮前工作面所有的设备要掩护好，人员撤离到120m以外安全有掩护地点躲避，进行安全确认后方可放炮。 2、装矸与排矸掘进工作面放炮后矸石经耙装机装入6m3箕斗，提升出井后排入矸石仓，由装载机配合12t自卸汽车排至业主指定场地。 3、支护（1）打锚杆眼打眼前首先敲帮问顶，仔细检查顶帮围岩情况
26、，找掉活矸、危岩，确认安全后方可开始工作。然后使用前探梁进行临时支护。打眼前，当班验收员按中、腰线检查巷道断面规格，不符合设计断面规格时必须进行处理。打眼前要根据设计要求用炮泥点好锚杆眼位，眼距误差为100，眼向误差不得大于15，锚杆眼深度比锚杆长度少100。打锚杆眼时必须在临时支护的掩护下进行操作，打眼顺序应由外向里，先顶后帮依次进行。（2）锚杆施工工艺流程临时支护后（敲帮问顶）验收员画出锚杆眼位用YT27风钻或风动锚索钻机，32钻头钻眼用扫眼器扫眼安装锚固剂和锚杆用搅拌器联接手持式气动煤帮锚杆钻机和锚杆的尾部（包括螺母和托板）用手持式气动煤帮锚杆钻机搅拌锚固剂（2040秒）停止搅拌待1分钟
27、后铺设钢筋网，上托盘（或上托盘，喷射混凝土时再铺设金属网），用力矩扳手拧紧螺母安装其它的锚杆。 4、喷砼支护 1）准备工作 检查锚杆安装和网铺设是否符合设计要求，发现问题及时处理。 清理喷射现场的矸石杂物，接好风、水管路，输料管路要平直不得有急弯，接头要严密，不得漏风，严禁将非抗静电的塑料管做输料管使用。检查喷浆机是否完好，并送电空载试运转，紧固好磨擦板，不得出现漏风现象。喷射前必须用高压风水冲洗岩面，在巷道拱顶和两帮应安设喷厚标志。喷射人员要佩戴齐全有效的劳保用品。 2）喷射混凝土的工艺要求工作面支护完成后，立即进行喷砼支护，及时封闭围岩。（1）喷射砼材料的选用：水泥为P.O42.5R普硅水
28、泥,砂为中粗河砂,石子为510mm粒径碎石,速凝剂掺入量为水泥用量的4-5%，水清洁无杂质。（2）喷砼干料的拌制与输送喷砼干料在井口附近搅拌站拌制，按配比要求经搅拌机搅拌均匀后通过井口顶板上预埋的钢管溜下装入“V”型矿车，运送至工作面喷射。（3）砼喷射喷浆机布置于掘进工作面后15-30m。砼干料经矿车运至工作面附近喷射机旁，人工用铁锨将砼干料送入喷射机，并在喷射机处均匀加入速凝剂。喷射砼开机顺序为开风开水开喷射机下料喷射喷射机停机顺序为，待喷射干料全部喷出后停喷射机停水停风喷射顺序为：先墙后拱，自下向上进行，喷枪头与受喷面应尽量保持垂直。喷枪头与受喷面的垂直距离以0.81.0m为宜。喷射砼前，
29、应找掉所有的危岩、浮石，严格进行敲帮问顶工作，用压风清扫岩面，埋设喷射砼厚度标志点，喷射机司机与喷射手联系好，喷射区内设防爆照明灯，并加强通风。喷射时，喷浆机的供风压力在0.6MPa，水压应比风压高0.1Mpa左右，加水量凭射手的经验加以控制，最合适的水灰比是0.40.5之间。喷射过程中应根据出料量的变化，及时调整给水量，保证水灰比准确，要使喷射的湿混凝土无干斑，无流淌，粘着力强，回弹料少，一次喷射混凝土厚度5070，并要及时复喷，复喷间隔时间不得超过2个小时，否则应用高压水重新冲洗受喷面。 3）喷射工作喷射工作开始前，应首先在喷射地点铺上旧皮带，以便收集回弹料，喷射工作结束后，喷层必须连续洒
30、水养护28天以上，7天以内每班洒水1次，7天以后每天洒水1次。一次喷射完毕，应立即收集回弹物，并应将当班拌料用净。当班喷射工作结束后，必须卸开喷头，清理水环和喷浆机内外部所有灰浆或材料。 喷射砼时，如发生堵管或突然停风、停电时，应立即关闭喷头水阀，防止水倒流入输料管中，且喷头朝下专人看管，防止突然喷射或管子跳动伤人，严禁将喷头对准人处理堵管；堵管时严禁带压检修。 喷浆机启动前，要将机内大块矸石、物料用专用工具取出，以防堵管。喂料停止后，要待料腔、料管内余料全部吹净后再停机，并将机器内外清扫干净。 喷浆机送风时，一定要固定好枪头，防止枪头摆动伤人。处理堵管时，不准带风或加大风压处理，要停电、停风
31、打开放风阀敲打堵管处，然后关闭放风阀送风、送电处理。采用敲击法处理不通时，要拆开管路进行处理。喷浆枪头任何情况下都不能对着人。 喷浆前各种高压风水管路必须连接牢固，并且外加10#铁丝连在一起，防止断开伤人。 开机时必须先给水，后开风，再开机，最后上料；停机时，要先停料，后停机，再关水，最后停风。 4）喷射质量喷射前必须清洗岩帮，清理浮矸，喷射均匀，无裂隙，无“穿裙，失脚”。 5）围岩水的处理：首先采用螺旋式由四周向中间覆盖喷浆，如果仍未封住淋水，则采取预埋导水管，将水导入水沟内。第二节 凿岩方式采用挖掘机挖掘，挖掘机挖掘困难时采用打眼、放炮的方法破岩。一、凿岩机具表土段采用IHI-55VXL小
32、型挖掘机，基岩段施工时采用YT-27 型风钻配合中空六角钻杆，长度3500mm和42钻头打眼，风源来自地面压风机房。二、降尘方法降尘方法采用湿式打眼、放炮使用水炮泥、扒装前洒水、爆破时使用放炮喷雾，爆破后冲刷岩帮、打开水幕，巷道定期冲尘。 第三节 爆破作业本回风斜井基岩段爆破时，掏槽方式为斜眼掏槽法。一、炸药、雷管使用煤矿安全许用乳化炸药、煤矿安全许用毫秒延期电雷管, 最后一段的延期时间不得超过130ms，电雷管必须编号。二、装药结构正向连续装药。附：装药结构示意图三、起爆方式起爆使用MFB-200型发爆器，全断面一次起爆，联线方式为串联联线。炮眼布置图第四节 装、运岩(煤)方式一、 装岩（土
33、）方式掘进工作面后方安装P-60B耙装机，放炮后矸石用耙装机装入6m3箕斗，用绞车提升至地面翻矸架排入矸石仓，由装载机配合12t自卸汽车排至业主指定场地。二、运输方式施工过程中使用JK-2.5/11.5液压绞车做为主提升，JK-2.0/20绞车做为副提升，主提升绞车负责排矸，副提升负责材料、喷浆料、混凝土、人车的运输。 回风斜井提升设施技术参数一览表序号设备名称主提升机副提升机 1 提升机JK-2.5/11.5JK-2.0/20 2 最大静张力(kg)90006000 3 最大静张力差(kg)90006000 4 提升速度(m/s)5.5m/s3.7m/s 5 电机功率/转速575kW256k
34、W 6 钢丝绳67-26-177067-24-1770 7 提升容器（m3）6m3箕斗MG1.1-6B 矿车 8 凿井天轮1200（固定）1200（游动） 9 钢丝绳终端载荷(kg)48274173/2231 10 钢丝破断力总和(kg)4590039071 11 安全系数9.59.4/17.5 12 人车 XRC-10-6/6首尾两车 附：主提升机强度核算 A、提升机最大静张力核算： FjC=9000提升机最大提升重量Fj： 6m3箕斗自重 Q1=3200矸石重 Q2=60.851600=8160 0.85-箕斗装满系数 1600矸石容重 kg/m3 总重 11360 选用钢丝绳重 67-2
35、6-1770型 Q=45900kg。 绳重 Q3=2.37kg/665m=1576kg 钢丝绳的终端载荷 FJ=（Q1Q2）（sinf1cos）+Q3(sinf2cos) 式中： 井筒的倾角、=20。 F1车辆运行阻力系数f1=0.01。 f2钢丝绳运行阻力系数f2=0.2。将、f1、 f2代入上式解得： FJ=(32008160)(sin200.01cos20)1576(sin200.2cos20) =113600.351415760.5300 =3992835 =4827 kg 9000 kg4827kg 满足要求 B、提升钢丝绳安全系数校核：安全系数验算m=459004827 =9.57
36、.5 满足要求 C、电动机功率校核： P= KBFV（102c） =1.248275.5（1020.85） =367kW 575 kW367kW 满足要求式中：KB电机功率储备系数 KB=1.2 c传动效率 c=0.85 D、提升能力计算经计算箕斗在不同深度时的提升能力见下表 施工提升能力表井筒深度(m)200300400500600700 提升能力(m3/h)48.343.339.235.933.131.2 提升能力满足施工进度要求。附：副提升系统的核算 提升机最大静张力核算：FjC=6000 A、提升机最大提升重量FK：（1）、提矿车时：矿车MG1.1-6B 自重 Q1=4592=2368
37、喷浆料 Q2=41.120000.85=7480 总 重 9848（2）、提人车时： 人车自重 Q3=3523 乘车人员 Q4=1080=800总 重 4323选用钢丝绳 67-24-1770型 Qd=39071kg Q5=2.02kg/m665=1343kg B、提矿车时钢丝绳的终端载荷； FK=（Q1Q2）（sinf1cos）+Q5(sinf2cos) 式中： 井筒的倾角、=20。 F1钢丝绳运行阻力系数f1=0.01。 f2钢丝绳运行阻力系数f2=0.2 将、f1、 f2代入上式解得： FK=9848（sin20f1cos20）1343(sin20f2cos20) =98480.3514
38、13430.5300 =3461712 =4173kg FjC=6000 kgFK=4173kg 符合要求 C、提人车时钢丝绳的终端载荷： FR=（3523800）（sin20f1cos20）1343(sin20f2cos20) =43230.351413430.5300 =1519712 =2231kg FjC=6000 kgFR=2231kg 符合要求 D、提升钢丝绳安全系数校核：选用 67-24-1770型钢丝绳，钢丝破断力总和为Qd=39071kg。 安全系数验算：提矿车时 m=390714173=9.4 9.47.5 符合要求提人时 m=390712231=17.5 17.59 符合
39、要求 E、电动机功率校核： P= KB FV（102c） =1.241733.7（1020.85） =214kw 满足要求第五节 管线及轨道铺设一、在掘进施工中所敷设的电缆、风水管路、排水管、风筒等均应吊挂牢固整齐。风水管路及电缆通过井筒两帮的预埋钢管进入井筒内布置。电缆钩每隔2m一个，电缆垂度不超过50。风水管要接口严密，不得出现漏水、漏风现象，风水管距迎头20m范围内使用一寸胶管，20m外使用直径108钢管，要随工作面前进及时延长，以备迎头正常用水。风筒要环环吊挂，风筒口距迎头10m。二、随巷道掘进逐渐向前铺设临时轨道，轨道采用22/m钢轨。轨枕采用木轨枕。箕斗轨道间距为900，轨枕间距为
40、800，人行车轨道间距为600，轨枕间距为800。轨枕铺设方法：铺设木轨枕时先平整好场地，然后依据中腰线按轨枕间距摆放枕木，之后把道轨放到轨枕上并上好道夹板，调直道轨后用道钉压好，再按中腰线校正轨道。 保证项目检验项目 1、钢轨规格、型号必须符合设计要求。 2、严禁在主要线路上使用磨损超限钢轨和同一条线路杂拌道。 3、附近与轨型配套齐全，不同轨型相接必须采用异型鱼尾板。 检验项目（设计值）标准规定合格优良 -3-+5-2-+3 两轨面高低值小于等于5小于等于3 接头平整度小于等于2小于等于1 接头方式、轨距对接错距小于等于60小于等于40 错接错距轨长的1/31/4 扣件钉质量主线：浮离量大于2的小于等于10%小于等于5% 允许偏差项目检验项目允许偏差中心位置-50-+50 双轨间距直线020，曲线025 坡度-1度-+1度轨面标高主线-30-+30，一般-50-+50 轨面前后高低主要小于等于10，一般小于等于15 方向小于等于12 轨缝直线的小于等于5，曲线小于等于8 第六节 机械化作业线配套设施 序号作业线设备名称型号规程单位数量主要技术特征 1提升 系 统提升机主提升机JK-2.5/11.5台1V=5.5m/s N=575kw 副提升机JK-2.0/20台1V=3.7m/s N=256kw 箕斗6m3辆1 串车MG-1.1/6B 辆201.1吨
