机用平口钳.doc

东莞拓尔机械
18928230190 0769-81177281

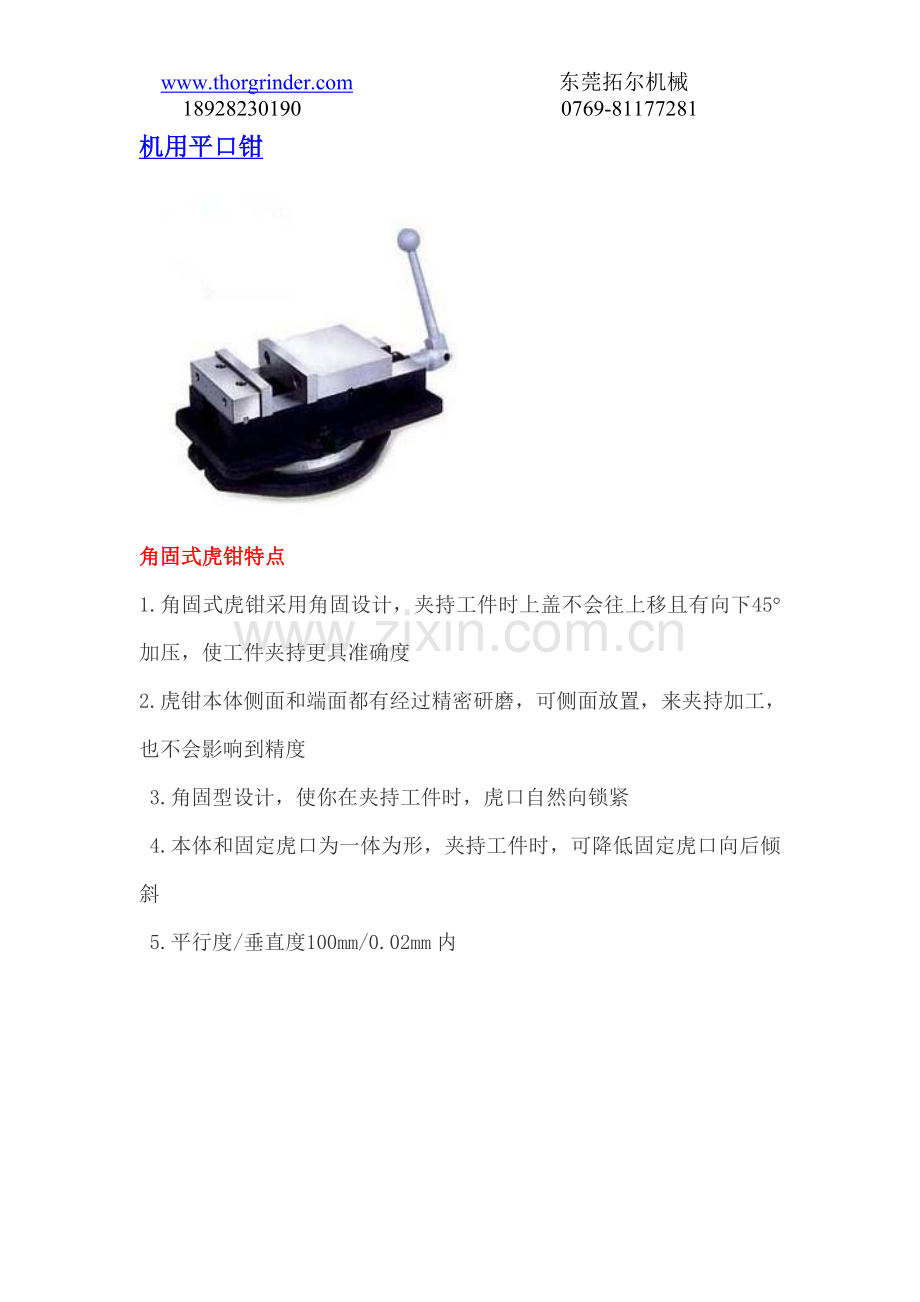

机用平口钳

角固式虎钳特点
1.角固式虎钳采用角固设计，夹持工件时上盖不会往上移且有向下45°加压，使工件夹持更具准确度
2.虎钳本体侧面和端面都有经过精密研磨，可侧面放置，来夹持加工，也不会影响到精度
3.角固型设计，使你在夹持工件时，虎口自然向锁紧
4.本体和固定虎口为一体为形，夹持工件时，可降低固定虎口向后倾斜
5.平行度/垂直度100mm/0.02mm内

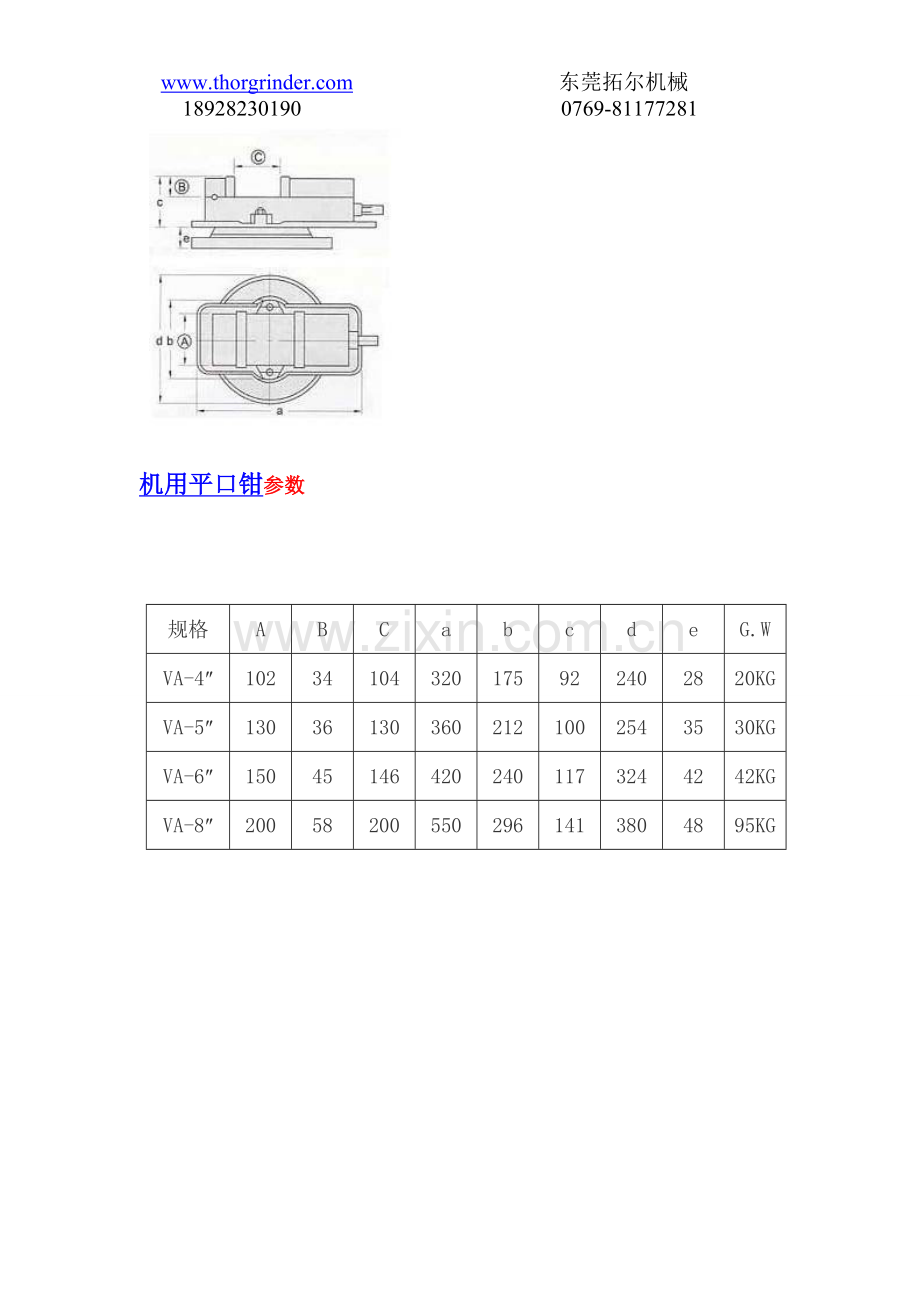

机用平口钳参数

规格
A
B
C
a
b
c
d
e
G.W
VA-4″
102
34
104
320
175
92
240
28
20KG
VA-5″
130
36
130
360
212
100
254
35
30KG
VA-6″
150
45
146
420
240
117
324
42
42KG
VA-8″
200
58
200
550
296
141
380
48
95KG

机用平口钳

机用平口钳特点
采用高质量的普通铸铁材料。
两钳口的平行度、两钳口中对导轨面的垂直度≤0.025mm/100mm。
广泛用于铣床、钻床等进行各种平面、沟槽、角度、等加工

机用平口钳主要用途和适用范围：
Q12，Q13型机用平口钳是刨床、铣床、钻床、磨床、插床的主要夹具
Q12系列即QH系列， 如Q12100 即 QH100
Q13系列即QB系列， 如Q12250 即 QB250

机用平口钳参数

规格
参数
Q12(QH)
Q13(QB)
80
100
125
136
160
200
250
280
300
320
400
钳口宽度
80
100
125
136
160
200
250
280
300
320
400
钳口最大张开度
65
80
100
115
125
160
250
270
280
320
450
钳口高度
37
42
45
47
55
58
70
68
72
72
80
定位键槽宽度
17
14
14
14
18
18
18
18
18
22
22
额定夹持力(kg)
1000
1500
2000
2500
3000
3500
4000
4000
4500
5000
5000
