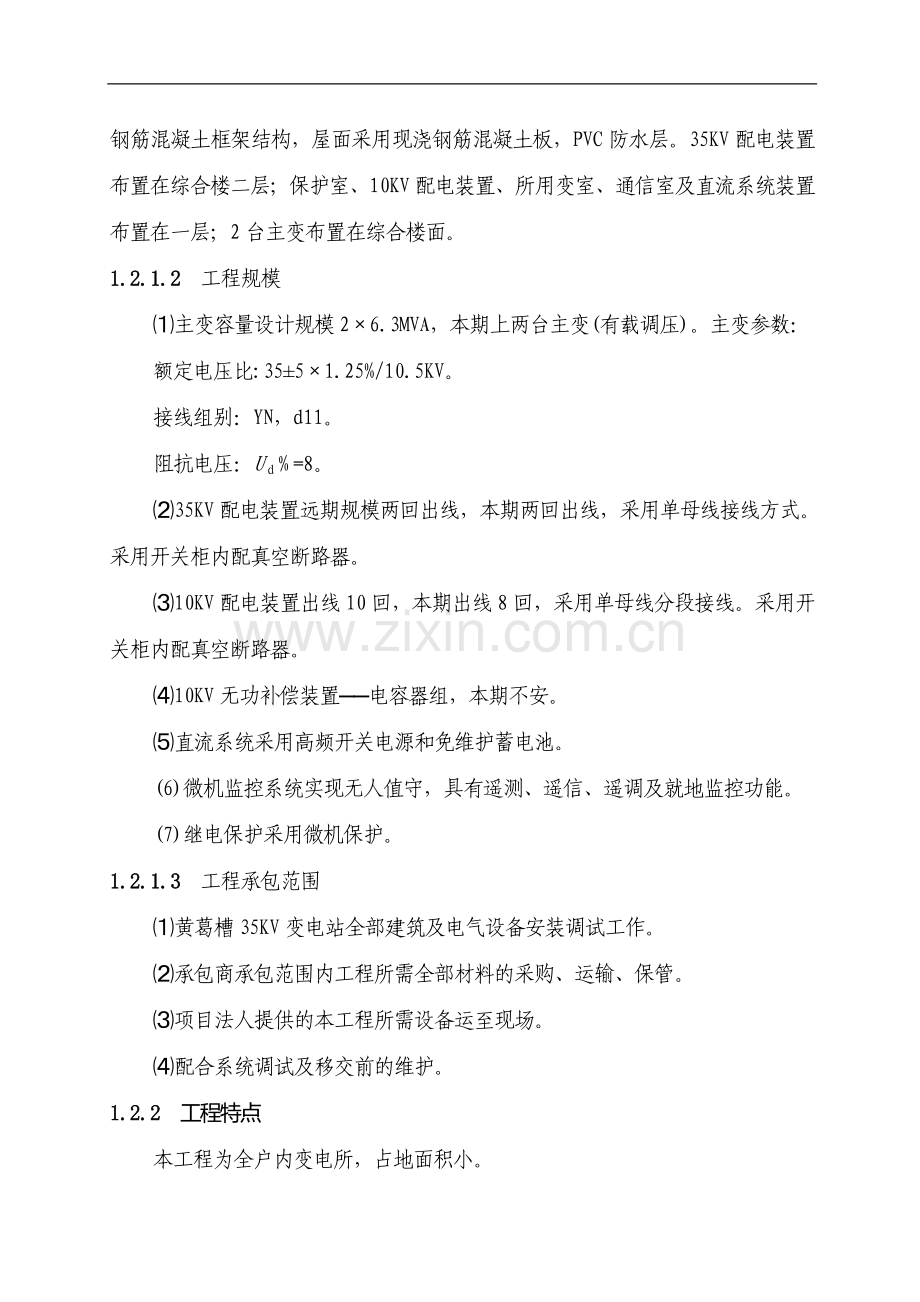

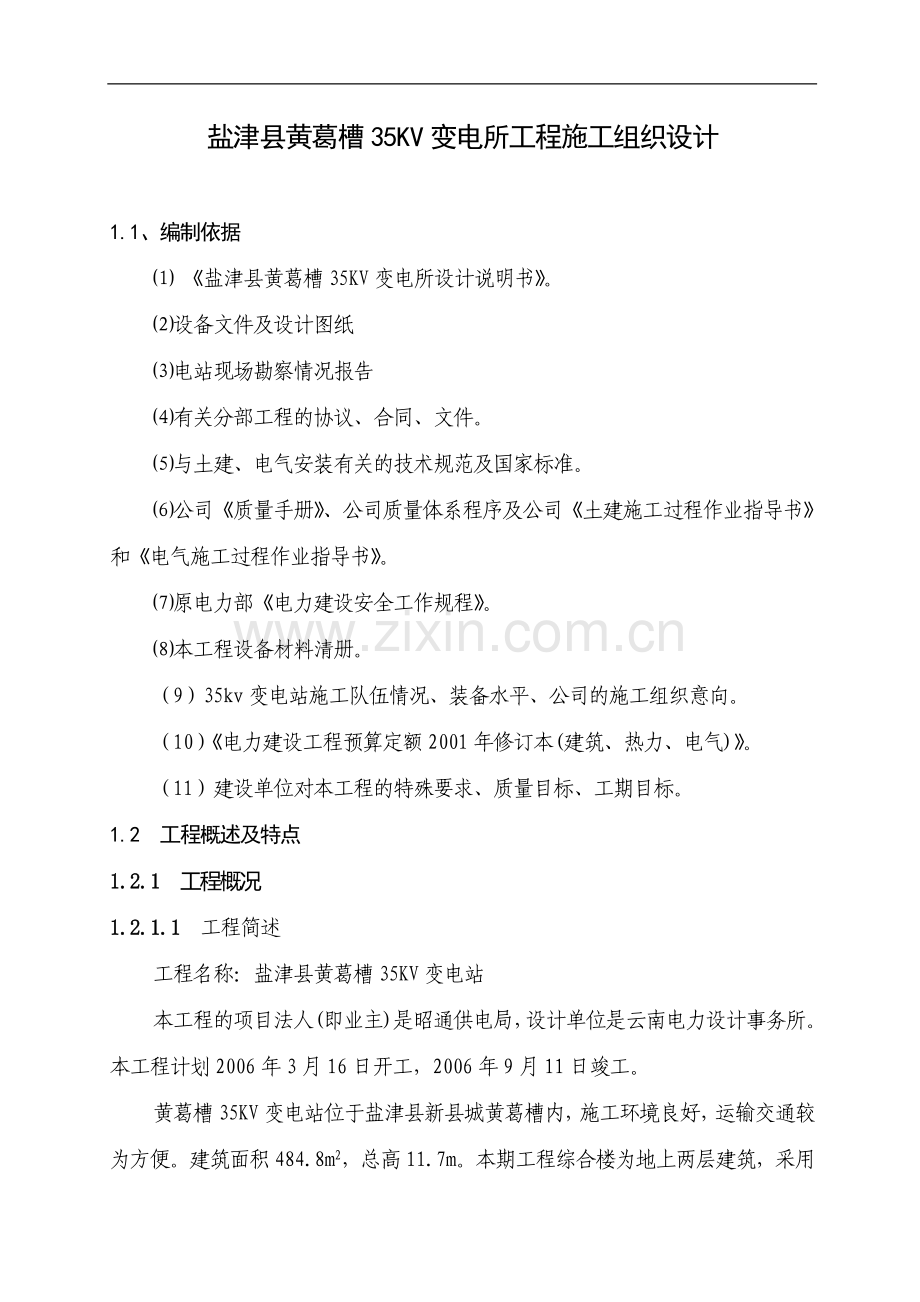

盐津县黄葛槽35KV变电所工程施工组织设计1.1、编制依据 盐津县黄葛槽35KV变电所设计说明书。设备文件及设计图纸电站现场勘察情况报告有关分部工程的协议、合同、文件。与土建、电气安装有关的技术规范及国家标准。公司质量手册、公司质量体系程序及公司土建施工过程作业指导书和电气施工过程作业指导书。原电力部电力建设安全工作规程。本工程设备材料清册。（9）35kv变电站施工队伍情况、装备水平、公司的施工组织意向。（10）电力建设工程预算定额2001年修订本(建筑、热力、电气)。（11）建设单位对本工程的特殊要求、质量目标、工期目标。1.2工程概述及特点1.2.1工程概况1.2.1.1工程简述工程名称：盐津县黄葛槽35KV变电站本工程的项目法人(即业主)是昭通供电局，设计单位是云南电力设计事务所。本工程计划2006年3月16日开工，2006年9月11日竣工。黄葛槽35KV变电站位于盐津县新县城黄葛槽内，施工环境良好，运输交通较为方便。建筑面积484.8m2，总高11.7m。本期工程综合楼为地上两层建筑，采用钢筋混凝土框架结构，屋面采用现浇钢筋混凝土板，PVC防水层。35KV配电装置布置在综合楼二层；保护室、10KV配电装置、所用变室、通信室及直流系统装置布置在一层；2台主变布置在综合楼面。1.2.1.2工程规模主变容量设计规模26.3MVA，本期上两台主变(有载调压)。主变参数：额定电压比:3551.25%/10.5KV。接线组别：YN，d11。阻抗电压：Ud%=8。35KV配电装置远期规模两回出线，本期两回出线，采用单母线接线方式。采用开关柜内配真空断路器。10KV配电装置出线10回，本期出线8回，采用单母线分段接线。采用开关柜内配真空断路器。10KV无功补偿装置电容器组，本期不安。直流系统采用高频开关电源和免维护蓄电池。(6)微机监控系统实现无人值守，具有遥测、遥信、遥调及就地监控功能。(7)继电保护采用微机保护。1.2.1.3工程承包范围黄葛槽35KV变电站全部建筑及电气设备安装调试工作。承包商承包范围内工程所需全部材料的采购、运输、保管。项目法人提供的本工程所需设备运至现场。配合系统调试及移交前的维护。1.2.2工程特点本工程为全户内变电所，占地面积小。 黄葛槽变电站是盐津县老县城城网改造变电工程，在本地区电力建设中具有里程碑的重要意义。设备先进，安装程序复杂，对安装质量和施工安全提出更高的要求。该工程施工标准要求较高，公司提出了“ 创一流”，分项工程合格率、优良率均达到100%的质量目标。施行土建电气工程总承包施工按照建筑电气工程总承包方式进行，有利于工程管理内部总协调，更合理地安排各分部、分项工程工期，减少交叉施工及影响。1.3施工现场组织机构1.3.1施工现场组织机构关系图本工程实行项目管理，成立项目经理负责制的“盐津县黄葛槽变电站工程项目部”，充分发挥项目组织和项目管理的优势，代表公司对本工程实行全面管理。我公司组建项目经理部的原则是“人必胜任、做必精品”，选派年富力强、经验丰富、认真负责的同志担任项目经理，作为公司法人代表在本工程的全权委托代理人，代表公司履行合同，负责工程全面管理；选派项目副经理一名，协助项目经理抓好施工工作和相应的经济管理工作，从管理要效益；选派技术过硬的同志担任项目总工程师，负责本工程的技术管理工作；经理部下设工程部、安质部、供应部、计经部和综合部五个部门，主要人员由公司对口部室选派，服从项目经理的领导，各司其责；施工班组在确定骨干的基础上，优胜劣汰，随时调整施工力量。施工现场组织机构图关系图如图1-3-1-1所示。1.3.2项目施工管理人员(部门)主要职责1.3.2.1项目经理全面负责工程合同的履行职责。全面负责本项目工地的管理工作，是本项目工地的行政负责人。对本项目工地的生产、经营、安全、质量等各方面负全责。13.2.2项目总工全面负责本项目工地的技术管理工作。领导和组织施工图纸的会审工作，对会审提出的问题要组织研究或提交设计院解决。负责施工技术准备及组织编制施工组织设计。组织解决施工生产中的技术问题，主持召开项目工地技术会议，审批重大技术方案。参加项目工地的生产协调周会、月度会，参与生产调度工作。督促有关部门和各施工处认真做好工程质量的检查验收工作，组织工程竣工验收、达标投产工作。负责重大安全技术方案的审批，参加安全大检查，解决施工中存在的安全技术问题。督促有关部门做好信息管理工作。督促有关部门做好原始资料的积累，负责组织竣工资料的整理移交。负责组织开展新技术、新工艺、新材料、新设备的研究和推广工作。公司总经理公司总工公司三总师施技部公司副总经理财务部供应部企管部计经部安质部人事部办公室建设单位(业主)监理工程师35KV黄葛槽变电站项目部项目经理项目副总经理项目总工工程部主任安质部主任一次施工班1个高压班1个调试班1个土建施工班5个计经部主任供应部主任综合部主任二次施工班1个注表示领导隶属关系；表示业务合作关系图1-3-1-1施工现场组织机构图1.3.2.3项目工程部生产管理。1)负责本项目工地的施工机械、人员的平衡调度工作。2)编制本项目工地月度施工计划，定期检查施工计划完成情况。3)对本项目工地的文明施工进行监督、检查和考核。4)定期组织召开本项目工地的生产会议，负责各专业之间的生产协调。技术管理。具体负责本项目工地的技术管理工作，协助项目总工抓技术管理。质量保证。贯彻执行公司质量保证体系的有关要求。1.3.2.4项目安质部安全管理。1)制定本项目工地安全工作目标计划，代表项目工地与项目施工处签订安全目标合同。2)监督、检查项目施工处安全管理和安全工作目标计划的执行情况。3)负责对本项目工地各专业施工处的安全工作进行监督、检查和考核，制定安全奖惩办法，实行重奖重罚。质量控制。1)制定本项目工地质量工作目标计划，代表项目工地与项目施工处签订质量目标。2)负责编制项目工地质量计划并组织实施，对项目施工处的质量活动进行监督、检查、验收和考核。3)负责对物资进货和生产过程中的检验和试验工作。4)负责整理、审核竣工资料，参与移交等工作。1.3.2.5项目物资部负责物资供应和现场物资管理工作。1.3.2.6项目计经部负责具体的合同管理、各类计划的编制、统计等工作。负责项目工地的概预算管理、结算工作。负责项目工地的资金管理与核算工作及项目工地的承包结算工作。1.3.2.7项目综合部负责文件信息处理,地方关系协调,会务接待,车辆管理等。负责文件的起草工作。归口管理本项目工地的对外联络工作。负责组织开展各种形式的劳动竞赛、岗位练兵、技术比武等活动。负责抓好民主管理，组织职工参与项目管理。负责本项目工地宣传报道工作，加强职工的思想政治工作，开展丰富多彩的业务文化体育娱乐活动。1.4施工现场总平面布置图根据黄葛槽35KV变电工程的需要，结合施工实施情况，按照布局紧凑合理、节约用地、满足生产需要、方便施工、便于管理的要求，部分施工临建布置在变电站内，项目办公室、生产临建及部分施工临建布置在所外东面。临建布置尽量做到各个施工阶段交通方便，运输畅通。总体布局满足有关规程对安全、防洪、防火等的要求。1.5施工方案1.5.1施工准备1.5.1.1施工技术和资料准备施工准备工作应在接到施工任务后及时展开，搞好施工准备的组织工作非常重要。 在对工程进行实地勘测和调查获得第一手资料的基础上，对变电站的自然条件、技术经济条件进行分析。根据黄葛槽变电站工程进度计划要求，对变电站的工期、安全、质量、资金、统计、人力资源等工作资料进行总体策划，科学、合理地编制工程进度计划，保证工程施工进度计划的合理性、有效性、实用性。根据业主的要求，考虑业主供货设备与材料到场时间，编制详细的工程施工进度计划，合理安排工期及各项施工资源。组织人员熟悉、审查施工图纸和有关的设计资料，根据施工验收规范、有关技术规定及招标文件中的有关规定，对施工中可能出现的问题进行预测分析，做到提前准备。建立健全各项管理制度，在遵照公司各项管理制度的基础上，针对黄葛槽变电站工程修订工程的各项管理制度，例如安全奖罚金制度、质量奖罚金制度、工程消防管理制度、工程保安管理制度等。黄葛槽35KV变电站在土建和电气安装工艺上有较高的要求，为提高职工素质，保证施工质量，必须进行各种形式的培训学习。具体安排由公司教培科、安质部、施工技术部负责，培训项目有：1)安全技术岗位培训；2)混凝土施工培训；3)测量技术培训；4)焊工、起重工培训；5)导线压接培训；6)35KV变压器安装培训；7)35KV高压试验培训；8)保护调试培训等。根据工程设计特点、设备特点，编制、补充各分项工程作业指导书及工程技术措施、安全措施、质量措施，保证工程按照程序施工，特别是通过GB/T19001ISO9001标准质量体系认证以后，公司技术、质量、安全等部门联合组织整理编制了多种施工作业指导书和工艺手册，本工程可选用，或结合本工程特点进行整理修改后使用。施工技术资料见表1-5-1-1.表1-5-1-1主要施工技术措施一览表序号措施名称备注1变压器油处理方案2变压器安装作业指导书3硬母线安装作业指导书4电缆敷设施工技术措施5二次接线工艺要求6工程调试方案7综合楼施工方案8主变压器基础施工方案9建筑配套工程施工方案10全所接地工程施工方案1.5.1.2材料供应准备根据黄葛槽变电站工程施工的规定，以迅速而有序的方式将所采购的材料、设备运至工地现场。所有的材料、工程设备均应：符合设计文件要求的相应品级并符合国家质量标准的要求。按电力行业规程规程及监理工程师的选择和要求，进行材料样品试验。材料供应组织管理。材料供应原则：装置性材料由公司本部采购。由项目供应部负责管理，供应部负责材料的接收、采购、检验、装卸、运输、保管、分供等工作。供应部负责按照施工组织设计的工程进度计划和项目法人提供的供货时间，编制工程物资供应计划。物资进场时尽量一次到位，放置稳固，不能一次到位的，在所内另辟临时设备及大件材料存放场地，使于运输及储存。所有设备材料放置应整齐有序、标识清晰，并有专人保管，在所内进行设备倒运时利用配置的施工车辆进行。材料管理。材料仓库由专人负责管理，并制定进货、检验、保管、分供等管理办法，按规定建立帐卡并做到卡物相符。特别要做好材料仓库的防火、防盗、防潮、防锈蚀工作。在材料储存、施工过程各阶段设置产品标识和记录，以避免不同物资的混用和满足可追溯的要求。对不合格产品应及时标识、隔离和处置，严禁在工程中使用。装饰材料和其他消耗性材料由供应部采购，并对其质量负责。自购原材料和半成品的材质证明、检验报告和产品合格证要齐全。4.4.5.1.3施工通信准备准备移动电话一部，安装程控电话一部(传真机一部，)微机两台。4.4.5.1.4临建设施在施工现场建设临时建筑，作为仓库等；另设材料、设备暂放区。临时电源由城网低压线路供给，所内设置临时电源箱，作为生活及施工用电源。将项目部办公、生活区放在站外，并设立食堂、浴室及职工文体活动室等生活设施。4.4.5.1.5施工机具供应供应部、工程部为施工机具的管理部门，负责施工机具的配置、采购、租赁、保管、维修、标识等工作，并制定施工机具管理办法。严格执行公司GB/T19002ISO002质量体系程序文件QSP09.14机具管理程序、QSP09.04现场施工机具和设备控制程序的要求，对所有投入本工程的施工机械和工具以及施工车辆进行控制。当监理工程师需要施工机具设备的报表时应提供。主要施工机械见表1-5-1-2和表1-5-1-3.表1-5-1-2主要施工机械设备表序号名称规格数量备注1吊车25、8T2辆各1辆2自升式塔吊QTZ-202台3自升式塔吊QTZ-401台4搅拌机3502台5公路施工机械一套6卡车5T1辆7五十铃客货两用车1.5T1辆8水平仪2台9经纬仪2台10压钳200T2台11真空滤油机6000L/h2台进口、国产各一台12压力滤油机150L/min1台13变压器储油罐30、5T4台其中5T一个14电焊机2套15真空泵1台表1-5-1-3主要施工机械设备表(电气试验部分)序号名称规格数量备注11台2油耐压试验机0-70KV1台3氧化锌避雷器测试仪1套4直流高压发生器KGS-2001台5开关测试仪GDS1台6抗干扰型介损电桥QSI1台7微机继电保护试验仪1台高精度8试压变压器100KV1台9单相调压器1250V4台10数字式示波器1台11双臂电桥QJ-442台12数字相位表QX-11台13三相调压器0400V2台14地阻测试仪1台15互感器校验仪1套1.5.1.6施工力量配置土建部分施工高峰期为100人，每月平均人数80人，其中管理技术人员10人，生产工人500人，普通工人20人。电气部分施工高峰期为40人，每月平均人数30人(不含配合系统调试期)，其中管理及技术人员3人，生产工人17人，普工10人。为便于现场施工管理，提高工作效率，施工队施工及管理人员职责和适任条件执行公司岗位职责及适任条件有关条款。1.5.1.7开工条件的准备根据招标文件的要求，本工程开工的先决条件是：施工组织设施已通过项目法人组织的审查，并提义给监理工程师和项目法人。工程各项管理制度已经制定，并可以落实到工程实施中。施工图已经过会审。工程组织机构、劳动力配备和特殊工种的培训能满足施工需要。1.5.1.8施工场地具备开工条件施工驻地、材料站已布置妥善，生活、通信设施基本配套。承包商在工程所在地的施工注册已经完毕。在满足以上条件情况下，其他按本公司程序文件中有关规定执行。1.5.2施工工序总体安排黄葛槽35KV变电站工程工期较紧，电气、土建存在交叉作业，结合现场实际情况，合理交叉施工，保证安全。电气技术人员配合土建现场施工，特别是预埋件、预留孔洞等的施工。当土建具备电气安装条件时，充分让出工作面给电气施工，尽量减少电气、土建交叉施工。土建部分主要施工工序安排如下：综合楼与主变基础、事故油池同时开挖施工，因全面施工的同时，注意施工平衡。电气安装部分的施工顺序是35KV区一次、二次设备安装调试，主变区电气一次设备安装调试，10KV区一次设备、主变区电气二次设备安装调试，微机监控系统调试。各配电区电气设备安装顺序为：电气设备吊装、电气设备调整、设备引线安装，其中设备调整与引线安装基本同步，二次屏、端子箱安装，电缆敷设，电缆接线，保护调试顺序施工。工程现场施工严格按照作业指导书的工序要求安装，工程现场作业指导书没有涉及的工序项目，现场编制作业指导书，由公司审批后执行。1.5.3主要工序和特殊工序的施工方法1.5.3.1建筑工程施工工序及措施定位放线。根据地质资料，本工程地基系天然地基，承载力及变形均满足设计要求。测量放线及整治。施工前准备测放轴线及确定桩位。施工前对场地进行平整夯实，砌保坎，确保施工期间正常施工，保证设备移位安全。测量控制网引测。水准点和坐标控制点是所区所有建筑物、构筑物位置和标高确定的基础，必须仔细测量，应及时做到水准点和坐标点的接桩，稳妥保护，绘制测量结果表。根据设计给出测量表，并在现场复核各水准点，应将其引到所外或不受破坏处。在场地平整后，应在所区内建立坐标控制网，在综合楼设2个坐标点，在主变基础设1个坐标点，并设沉降观测点1个坐标点。坐标点要能通视，水准点、坐标点设置牢固准确的标桩。综合楼施工方案。建筑面积为484.8m2，总高11.7m，平面成矩形布置，土方工程。1)土方开挖。综合楼土方采用机械大开挖方式，现场配备1台1.0m3的反铲式挖掘机和2辆5T自卸汽车，挖掘机可一次开挖到设计基底标高以上10cm处，余土由工人进行清理。基底验槽合格后，及时进行基槽封闭。2)土方回填。采用蛙式打夯机进行人工回填。回填土料选用含水量适宜的粉粘土、粉质壤土，土中不允许夹杂草、木、硬石块等杂物，对于大于10cm土块应予以人工破碎。主体结构工程（柜架），施工工序安排：垫层地框架大梁0.000上柱梁板柱屋面梁板砖砌体墙体粉糊、室内装饰工程。以楼面为界分层现浇，综合楼现浇结构采用定型钢模，配部分木模板、竹胶合板进行拼装，在进行梁、柱、板的组装过程中，充分利用阴阳角模，并注意构造柱的垂直度，梁的垂直度、平整度，板的平整度，防止跑模和发生侧向弯曲；模板拼缝应严密，不能漏浆，模板用免管紧固；模板拆除后一般按后支的先拆，称支的后拆，先拆非承重部分，后拆承重部分；拆除模板应进行整修和清理，安装前涂刷脱模齐；梁板底拆除时，其混凝土强度必须达到100%。柱模板板安装前先在基础面上弹出纵横线轴和四周线，固定小方盘、立柱头板，小方盘一侧留清扫口。预埋件和锚筋放在构件的最外排主筋内侧并用电焊点在模板上，模板全部采用钢管支撑，施工前根据荷载计算确定钢管的间距及数量，画出施工图，经审批后再进行搭设；现浇楼板施工时搭设满堂脚手架，以保证模板的平整和稳固。钢筋集中在钢筋场制作，现场进行绑扎。本工程的钢筋连接采取绑扎方式，钢筋搭接处用铁丝扎牢，受拉钢筋和受压钢筋接头的搭接长度及接头位置应符合混凝土结构工程及验收规范的规定。绑扎柱梁交叉等结构部位时，应先研究逐根钢筋穿插就位顺序，并与模板工联系讨论支模和绑扎钢筋的先后次序，以减少绑扎困难。钢筋工程的质量控制应严格按公司第三层作业文件“钢筋材质跟踪程序”进行。混凝土现场搅拌，混凝土震捣时不得触碰铁件和钢筋，施工缝的留置和处理应严格按照设计规范执行。混凝土浇灌前做好模板、支架、钢筋、预埋件的验收工作记录，检查是否符合设计与施工规范要求，经监理工程师验收合格签证后，方可进行施工。混凝土分层浇灌时，每层混凝土工应不超过震捣棒的1.25倍，在震捣上一层时，应插入层深5cm左右，以消除两层之间的接缝，排捣上层混凝土要在下层混凝土初凝前进行。混凝土浇灌完成后应及时进行养护，撒水养护时间不得少于7昼夜。1.3.2电气安装施工变压器安装。1)35KV黄葛槽变电站本期安装2台6300KVA变压器。变压器的安装质量直接影响变电站的运行质量。从变压器移交承包商时起，直至竣工移交投产，严格按照规范、规程、变压器产品技术说明书、35KV变压器安装作业指导书进行检查、保管、安装。 2)将储油罐内的残油抽排干净，施工人员进入储油罐利用特殊材料将储油罐底部的残和残留物清理干净，防止到货新油受到残油污染。3)各种油管无论是初次使用、还是重新使用必须用新油冲刷油管内壁。在油循环处理、注油排氮、排氮后回油、真空注油、热油循环时管路必须全部采用大截面热镀锌钢管、不锈钢软管。防止在使用塑料油管时，因高真空度、高油温使油管变形，造成憋油、漏油。4)主变压器安装施工措施如下：a.到货检查，变压器箱体外观良好，器身压力正常，冲击记录仪记录值在正常范围内；变压器安装附件、备品及备件、安装专用工具齐全无损伤，制造商技术资料齐全，绝缘油出厂试验结论合格。b.每批到达现场的绝缘油均应进行现场试验，合格后主可正式接收。c.绝缘油经净化处理，达到合格注入油标准后，经脱气净油设备从变压器下部注入变变压器，将氮气经顶部排出。d.变压器进行器身检查时，遵照电力变压器施工及验收规范要求选择无雨、雪、雾、大风且湿度75%的天气，器身检查人员应穿着不起绒毛、无金属钮扣的干净工作服新塑料底布鞋，除使用的工具外，不得携带任何金属物品；工作人员使用工具必须用白布带系于手腕上，工具设专门工具管理员管理，工作结束时，所有工具必须全部交回。e.所有附近件安装完毕后应按规程进行变压器本体交接试验，对试验结果有疑问须分析原因再次试验直至合格。变压器器身需补漆或重新喷漆。开关柜安装。35KV黄葛槽变电站35KV和10KV配电装置均采用真空断路器。 开关柜的安装调整应严格按施工规范和制造商有关技术文件的要求进行。其施工步骤如下：1)开箱检查。检查包装箱内设备及零部件齐全、完好，安装专用工具、技术资料齐全 。2)安装设备。按照制造厂的部件编号和规定进行组装、调试。3)现场试验。进行电气交接试验项目，试验数据均应合格。二次电缆施工。1)电缆敷设施工前，利用微机将电缆沟各个断面的电缆按层、按排由微机布列出来，消除电缆的随意敷设，最大限度地减少电缆交叉，使电缆转向成排、成行，增加工艺美观。2)先敷设长电缆，再敷设短电缆；控制电缆敷设，按配电区进行；严厉电缆与地面、屏、墙角磨擦；每敷设完一根电缆，立即沿线整理，排列整齐。3)电缆芯线号头使用进口微机号码机制作，电缆头统一长度(分控缆和力缆)由红色热缩管制作，全站电缆标牌使用激光打印机打印、有机玻璃盒封工艺制作。4)电缆接线必须在电缆已绑扎固定好、电缆头制作完毕、并通过项目部质检人员签字认可后方可进行。电缆进入电缆沟、保护屏柜、端子箱、保护管时，出入口应封堵严密，直埋地下电缆埋深不小于0.7m，沟底要求是良好软土层或铺不小于10mm沙或软土，上覆不小于100mm沙或软土，覆盖层上加盖砖块。二次接线。35KV黄葛槽变电站为了保证接线工艺，借鉴其它工程35KV变电站二次施工的成功经验，制定了详细的施工工艺要求。具体内容如下：1)电缆头与地面距离统一确定，主控楼屏柜内电缆头距离地面300mm；端子箱、机构箱内电缆头距离封堵面距50mm。因特殊原因造成对地距离无法保证时，施工人员经安质员、技术员或二次队长的同意后，可以适当调整对地距离，但必须保证在同一屏、柜、端子箱、机构箱内，所有电缆头对地距离协调一致。2)电缆挂牌统一制作，主控楼屏柜内电缆牌挂点悬挂高度距离地面300mm；端子箱电缆牌挂点悬挂高度距离地面50mm；机构箱内电缆牌挂点高度距离地面10mm，电缆牌与挂点距离保持80mm。3)屏内电缆排列以设计图纸排列顺序为准。4)电缆芯绑扎距离统一确定，无拐弯的直段的绑扎距离必须为8010mm。5)所有的屏柜、端子箱、机构箱内接线必须平直，弯曲部分弧度一致。所有备用芯平直等高，尽量造近屏柜、端子箱、机构箱顶部。6)屏柜、端子箱、机构箱内端子排配线，能够清晰看到走线方向及终点的可不用号头标注，否则必须用号头标明，端子排进入屏柜、端子箱、机构箱内的配线必须两侧用号头标明。7防止二次污染措施：屏柜、端子箱、机构箱封堵过程及防火涂料粉刷过程中，设专人负责卫生清扫工作。保证二次设备不受水泥、防火涂料等的污染。8全所标签标注统一确定：有标签屏柜的标注必须微机打印，标签尺寸符合标签框的大小；无标签框但需要标注的，应使用标签机统一打印。9施工人员在施工过程中，应注意对设计图纸、厂家资料、备品备件的爱护，严防丢失及损坏，借阅及使用设计图纸、厂家资料、备品备件必须经工程部签字后，才可以使用。工程调试。为了黄葛槽变电站的调试工作顺利进行，公司将派遣多名具有丰富调试经验和高专业理论水平的专业调试人员负责本工程调试任务。调试工作按公司调试作业指导书的规定进行，工程所有调试项目实验数据应符合规范、规程的规定，制造商技术说明书的要求。对试验中发现的有争议的问题中、试验项目及时汇报监理单位，与制造商技术人员协商解决，做好书面记录。1.5.4特殊工序控制根据我公司质量体系程序文件QSP09.08特殊过程控制程序规定，本工程电气安装的特殊工序有焊接、压接两种。在这两道工序的施工中严格执行特殊过程控制程序，并按相应作业指导书进行操作。特殊作业人员必须是经过专业培训，取得有效上岗资格证书的人员。特殊过程施工中使用的设备，由分公司供应，项目处鉴定完好。在使用中保持良好运转状态。特殊过程使用的材料必须有合格证。特殊过程应在适宜的环境条件下进行操作。特殊过程必须严格执行电力建设安全工作规程和相关作业指导书。特殊过程操作完成后由特殊作业人员按相关规程和作业指导书进行检验。1.5.5工程成本的控制措施35kv黄葛槽变电站的工程量较大，造价较高，现场施工人员、机械设备多，物资保障工作量大，为有效控制工程成本，制定如下措施：15.5.1人工费用成本控制措施本工程的用工管理实行严格的计划管理，工程开工前，依据施工图对工程量进行详细的核算，以此作为工程用工的依据，根据工作量的需要进行合理的施工组织，制定各分部工程、工序的用工计划，并以用工计划作为对施工队考核的依据。人员的组织严格按施工组织设计的要求进行编排，根据用工计划安排，减少重复劳动和窝工现场，充分提高组织效率、优化工序。各作业点应综合考虑，综合协调，建立动坊的用工管理组织形式。以人为本，充分调动人员的工作积极性，保证工程施工的顺利进行。对于分部、分项、分工序工程用工，实施严格控制与奖惩相结合的管理办法。1.5.5.2料费用成本控制措施工程开工前，由工程部根据施工图纸，编制出准确的工程材料供应计划，材料计划应分部、分项、分段编制，各工序综合平衡考虑。施工队根据计划向供应部办理材料领用手续，材料在领用、运输、交接、储存过程中制定防止损耗的措施；材料使用前过程中都有详细的记录和标识；运输过程重点防止损坏，存过程防止丢失，施工现场防止被盗。材料供应减少中间环节，交通条件满足时，部分材料经验收后可直接运至施工现场，降低材料运输、周转费用。加强材料质量管理，确保所用材料质量合格，防止因材料不合格造成不必要的损失。1.5.5.3机械费用成本控制措施工程开工前，根据施工组织设计的要求，由工程部编制本工程的机械设备使用计划。对于使用的各种工程机械，建立一套完善的使用、管理制度，使工程机械的使用、检查、维修、保养有章可循。对于专用机械指定专人操作、专人维修，并备足配件，确保机械设备在施工中发挥应有的效能。工程进行过程中，定期对施工机械按程序进行检查与校验，并作好标识，专用机械每次使用前进行检查，使用后进行保养。1.5.5.4管理费用成本控制措施管理人员全部受过专门的管理岗位培训，满足管理工作高效率、低编制、一专多能的需要。严格控制办公费用及差旅费用，对施工管理人员的办公费采用严格的用量控制，根据工程要求，确定使用的办公车辆，做到一车多用；办公用品定量发放，差旅费用报销严格按规定进行。1.6工期及施工进度计划1.6.1工期规划及要求开工日期：2006年3月16日。竣工日期：2007年9月11日。1.6.2工期保证措施本工程的关键工序为地基处理、主控综合楼、 系统联动调试、全所其他二次设备安装、电缆敷设接线、保护调试及联动调试。为保证工期，必须对关键工序进行控制，因此制定保证工期的措施如下：开工前，对工程做充分组织和技术准备，编制完善的施工计划，做到工序流程科学合理、衔接紧密，施工人员分工明确、各尽其责，以保证工程顺利进行。加强与项目法人、设计单位的联系、沟通，保证设备供货，作好设备及材料及交接地点到变电站的运输工作，提供优质服务，如出现设备材料不能及时供货时，应尽快与项目法人联系，并合理调整工序及工期，保证本工程按时竣工。充分协调好地方关系，文明施工，及时解决地方矛盾，确保施工渠道的畅通无阻。和公司的微机信息处理系统，对工程工期、质量、安全、统计、财务、文件等科学管理，提高管理效率。公司充分保下本工程对人员、设备、资金等方面的需求，加强材料管理，及时安排材料采购、检验、提货、运输、储存、保障供应，避免误工。在工程中全面贯彻GB/T19002-ISO9002质量体系，避免出现质量问题，保证施工顺利进行。加强教培工作。针对本工程技术含量大，应用新设备多的特点，组织职工分批参加技术培训，提高业务素质，使之胜任工程要求。严格按照施工进度计划开展工作，根据工程中实际情况，用网络计划控制、调整、指导施工，实行网络动态管理。建立完善的工程质量、安全控制系统，实行工作前、工作中、工作后的有效控制。技术、质检、安监人员深入现场，解决施工中存在的问题，加快施工进度。1.6.3施工图纸提供计划开工一次性提供。1.6.4主要安装设备供应计划结合本工程施工计划进度安排，建议项目法人提供的设备运至现场的时间如下：详见材料设备采购计划表。1.7质量目标、质量保证体系及技术组织措施公司积极推行和贯彻ISO9000标准，建立健全了以送变电工程为产品的质量保证体系、安全监督和保证体系以及后勤工作程序，并获得质量体系认证。施工过程的质量管理实行事前预防、事中控制、事后检查三阶段的动态控制，采用确定目标标准、检查实施状态、纠正偏差的控制方法。1.7.1质量目标工程质量评定目标：公项工程合格率100%，分项工程优良率100%。工程建设中无重大质量事故。工程无永性缺陷。创“一流变电工程”，创精品工程、部优工程，保证投产达标。1.7.2质量组织机构及主要职责1.7.2.1质量管理组织机构见图1-7-2-1.公司总经理公司安全质量监察部项目经理项目副经理、总工计经部供应部工程部综合部安质部专责质检员土建队队长兼职质检员电气队队长兼职质检员图1-7-2-1质量管理组织机构图1.7.2.2质量管理组织机构项目经理。1)贯彻执行国家和工程所在地政府的有关法律、法规和政策，执行行业、企业的各项管理规定。2)负责执行项目合同中的各项条款；负责组织和管理进入项目工地的人、财、物资源，负责组织修改、补充、完善项目工地各部门、各级人员的职责和各项规章制度。3)作为项目工程质量第一责任者，负责建立健全项目工地的质量管理网络。4)负责组织完成项目工程的各项经济技术指标；负责协调项目建设中的甲乙方、部门之间、项目工地与地方之间的关系。5)负责监督检查控制工期、质量、成本、技术、管理、执法等，发现问题及时通报业主或监理工程师，防止施工中出现重大反复。项目副经理1)在项目经理领导下，作好自己分管的土建或电气安装工作，对本工程的计划、组织、控制、协调负责。2)协助项目经理落实检查本工程质量保证计划执行情况，确保工程质量和工期的圆满完成，实现质量目标。3)负责管理本工程文明施工及环境保护工作。项目总工1)在项目经理指导下，具体负责本工程的施工管理工作及生产的综合进度，在项目施工中落实公司有关的质量体系达到质量目标的要求。2)定时召集项目处月度生产、安全会议、质量会议，组织工程验收。对工程的质量管理提供技术上的支持与保证。3)负责本工程图纸会审，质量计划、施工组织设计的制定和组织实施。4)负责推广新技术、新工艺，并组织制定特殊施工方案。工程部1)具体负责工程施工的全过程控制，为施工全过程受控提供技术保证。2)负责技术和资料的控制管理。3)配合安质部进行内部质量检查和由监理工程师主持的分部工程的中间验收以及有关单位进行的阶段性质量验评工作。安质部。1)负责本工程质量保证体系的综合管理工作。2)负责配合项目法人、监理工程师对本工程的质量检查；对各单位实施质量体系的情况提出奖惩建议。3)具体组织执行本工程的质量计划及质量保证措施。4)深入施工现场，监督检查工程质量，并对存在的问题及时提出建议；协助施工队搞好自检互检。5)收集原始记录，分析质量动态；参加事故调查处理工作。供应部。1)负责本工程设备材料的接货验收、登记入库管理工作。2)负责设备、材料的保管及日常管理工作。3)负责施工机具的管理。4)按规定向监理工程师提交物资统计报表。5)负责本工程设备、材料折质量检验。综合部。1)负责施工现场和临时生活区的保卫、消防工作。2)负责食堂管理及后勤保障工作。3)负责办公用品和车辆的管理工作。4)负责公司文件、来往信函的发放及传递工作。5)为监理工程师提供施工现场交通方便和办公场所。计经部。1)负责工程合同的管理。2)负责向监理工程师交合同完成报表、资金计划报表。3)负责项目工地人事和劳资管理、工程量结算、奖金计算工作。4)负责项目工地资金管理工作。5)负责项目工地各项税金的提取和缴纳工作。施工队（土建、电气)。1)负责施工方案、措施的实施。2)定期召开质保、质检方面的质量会议，总结分析评比施工质量情况。3)执行施工工艺纪律、杜绝质量通病。4)组织自查、互检，保证不合格产品不转入下道工序。5)作好施工记录，注意施工原始资料的积累保管工作。1.7.3质量管理措施及关键工序质量控制1.7.3.1质量管理措施项目部按GB/T19000标准要求建立质量保证体系，编制质量保证计划大纲。及其他质量保证措施文件并提交项目法难和监理工程师，以便监理工程师在工程中监督检查实施情况。健全质量管理组织机构，配备足够和适任的质检人员。严格执行标准、规范、设计文件、项目法人制定的实施办法以及监督理工程师依据合同签发的一切指令。认真贯彻执行国家电力公司输变电工程达标投产考核评定标准（2000年版)，针对本工程的特点，进一步规范、细化考核标准。建立健全质量风险机制，实行“质量风险抵押金”制，签订内部质量合同，质量工作优秀，无质量事故者，加倍奖励，否则没收抵押金并加倍处罚。本工程实行样板引路制度，即每个分项工程（特别是量大面广的分项工程)都要在开始施工前做出示范样板，经过监理工程师检查认可，质量达到优良级后，再进行大面积施工。板校引路制度可以明确质量目标，推广先进施工经验，提高施工人员的操作水平，确保工程质量。施工过程实行挂牌制，注明管理者、操作者、施工日期，并做相应的图文记录。工程质量按施工规范及项目部质量保证计划大纲考核，考核成绩与管理者、操作者的经济
