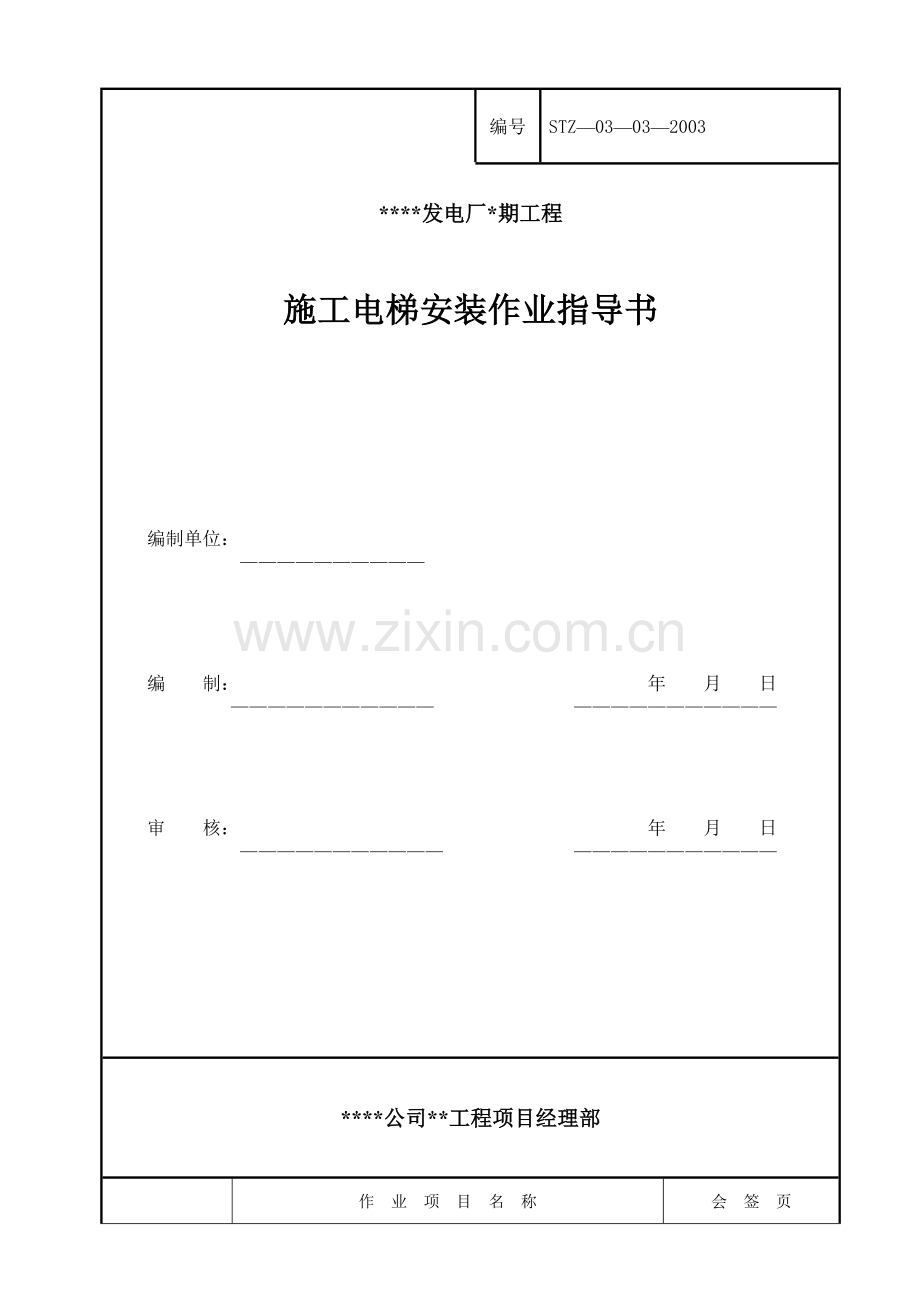

编号STZ03032003*发电厂*期工程 施工电梯安装作业指导书编制单位： 编 制： 年 月 日 审 核： 年 月 日 *公司*工程项目经理部作 业 指 导 书作 业 项 目 名 称会 签 页施工电梯安装作业指导书 工 程： 年 月 日 质 保： 年 月 日 安 全： 年 月 日 总 工： 年 月 日 监理单位： 年 月 日 建设单位： 年 月 日作 业 指 导 书作 业 项 目 名 称第 1 页 共 3 页施工电梯安装 1 编制依据 1.1 施工电梯（型号SC150/150型）电气原理图及使用说明1.2 电气装置安装工程电梯电气装置施工及验收规范1.3 电力建设安全工作规程2 工程概括介绍2.1 本电梯是一种齿轮与齿条相啮合使用吊笼运动，用以输送人员和材料的垂直运输机械。电梯额定载荷120kg，额定乘员12人，最大提升100米，电机3台，额定电流60A。3. 作业程序安排3.1施工作业流程图挂电缆电机检查接线电源电缆敷设开关箱安装工作准备电气二次回路调试摇测绝缘接地母线敷设接线验收电梯试运行回路送电4 施工组织安排4.1 电梯安装达到国家验收水平标准.4.2 加强电梯施工的安全管理工作,确保本项工作无违章作业,不出现任何安全事故.4.3计划投入劳动力1个施工作业组.5 施工工艺标准5.1 电缆敷设外观应无损伤,绝缘良好,符合有关验收规范.5.2 电缆终端头制作时,应严格遵守制作工艺规程,电缆终端应有明显的相色标记.5.3所有电器设备的外露可导电部分均应可靠接地或接零.5.4 电气设备保护线的连接应符合供电系统接地形式的设计要求.5.5电梯电气装置的配线应使用额定电压不低于500V的铜芯绝缘导线.作 业 指 导 书作 业 项 目 名 称第 2 页 共 3 页施工电梯安装 5.6 厢笼内配线应走向合理、防护可靠。5.7随行电缆的安装应符合下列规定。5.7.1 随行电缆安装前，必须预先自由悬吊，清除扭曲。5.7.2随行电缆的敷设长度应使厢笼缓冲器完全压缩后略有余量。5.7.3 随行电缆两端不运动部分应可靠固定。5.8 电梯的各种安全保护开关必须可靠固定，不得采用焊接固定。5.9 与机械相配和的各种安全保护开关，在下列情况时应可靠断开，使电梯不能起动或立即停止运行。5.9.1 限速器配重轮下落大约50mm时；5.9.2 电梯厢笼门未关闭或未锁紧时；5.9.3 安全窗开启时。5.10 运行方向接触器的机械或安全连锁应动作灵活可靠。5.11 极限、限位、缓速开关碰轮和碰铁的安装应符合下列规定：5.11.1 碰铁应无扭曲变形，开关碰轮动作灵活；5.11.2 碰铁安装应垂直，允许偏差为1，全长不应大于3mm，碰铁斜面除外；5.11.3 开关、碰铁应安装牢固，在开关动作区间，碰轮与碰铁应可靠接触，碰轮边距碰铁边不应小于5mm；5.11.4碰轮与碰铁接触后，开关接地应可靠断开，碰轮沿碰铁全长移动不应有卡阻，且碰轮应具备有压缩余量。5.12 极限与限位开关的安装位子应符合设计要求。5.12.1 极限开关安装后应连续实验5次，均应动作灵活可靠。5.12.2 上行限位开关碰铁应保证限位开关触发后留有的上部，安装距离不得小于1.8m。5.12.3 下行限位开关碰铁的位置：当吊笼满载下行时，应使吊笼触发下行限位开关后距离缓冲簧100200毫米出停电。5.13 时运转前应检查项目：5.13.1 电动机及电气元件对地绝缘电阻不得小于0.5M,电梯构架接地良好,接地作 业 指 导 书作 业 项 目 名 称第 3页 共 3 页施工电梯安装 电阻不得超过4.5.13.2 机械和电气设备的安装应具备整体试车条件。5.13.3 电气接线正确、连接可靠、标志清晰；5.13.4 继电器、接触器动作应正确可靠，接点接触应良好。5.14 运转试运应符合下列要求：5.14.1运转功能应符合设计要求；5.14.2 限位和极限开关位置正确、功能可靠；5.14.3 电梯运行应无故障，启动应无明显冲击；5.14.4 制动器动作应可靠，6. 安全文明施工措施6.1 参加电梯施工得人员必须参加安全施工交底。6.2 进入现场必须戴好安全帽，高处作业系好安全带，高处作业严禁抛掷工器具。6.3 施工中尽量减少交叉作业，必须交叉时，施工负责人应先做好防护隔离设备。6.4 工作结束必须清扫现场，做到工完场清。7. 施工中的安全危险点、危险源及防护措施工 序危 险 点危 险 源防 范 措 施责 任 人电焊作业施工防护施工方式、作业方法、管理方式不善出现意外1. 电焊机接线必须正确。2. 电焊机必须绝缘良好。3. 应有二工种人员进行操作。4. 4每次作业前清理周围易燃物施工人员施工用电电源接引违章操作发生意外、管理不当造成事故1. 送电工作必须经组长许可。2. 送电人员必须了解供电回路。3. 送电前回路工作必须结束。组 长试运触电电气回路1. 电梯试运必须由专人指挥。2. 电梯试运发生电气故障时必须停电然后处理故障3. 各终端限位开关动作正常。班 长施工作业技术交底记录 编号：STZ-03-03-2003 年 月 日单位工程名称施工电梯安装 交 底 时 间作业项目名称施工电梯安装 地 点 技术交底主要内容记录： 1. 编制依据 2. 工程概况介绍 3. 作业程序安排 4. 施工组织安排 5. 施工工艺标准 6. 安全及文明施工措施 7. 施工中的危险点、危险源及防护措施 技术交底人： 记录人： 参加技术交底人员签名： 技术交底组织人： 第 1 页 共 1 页
