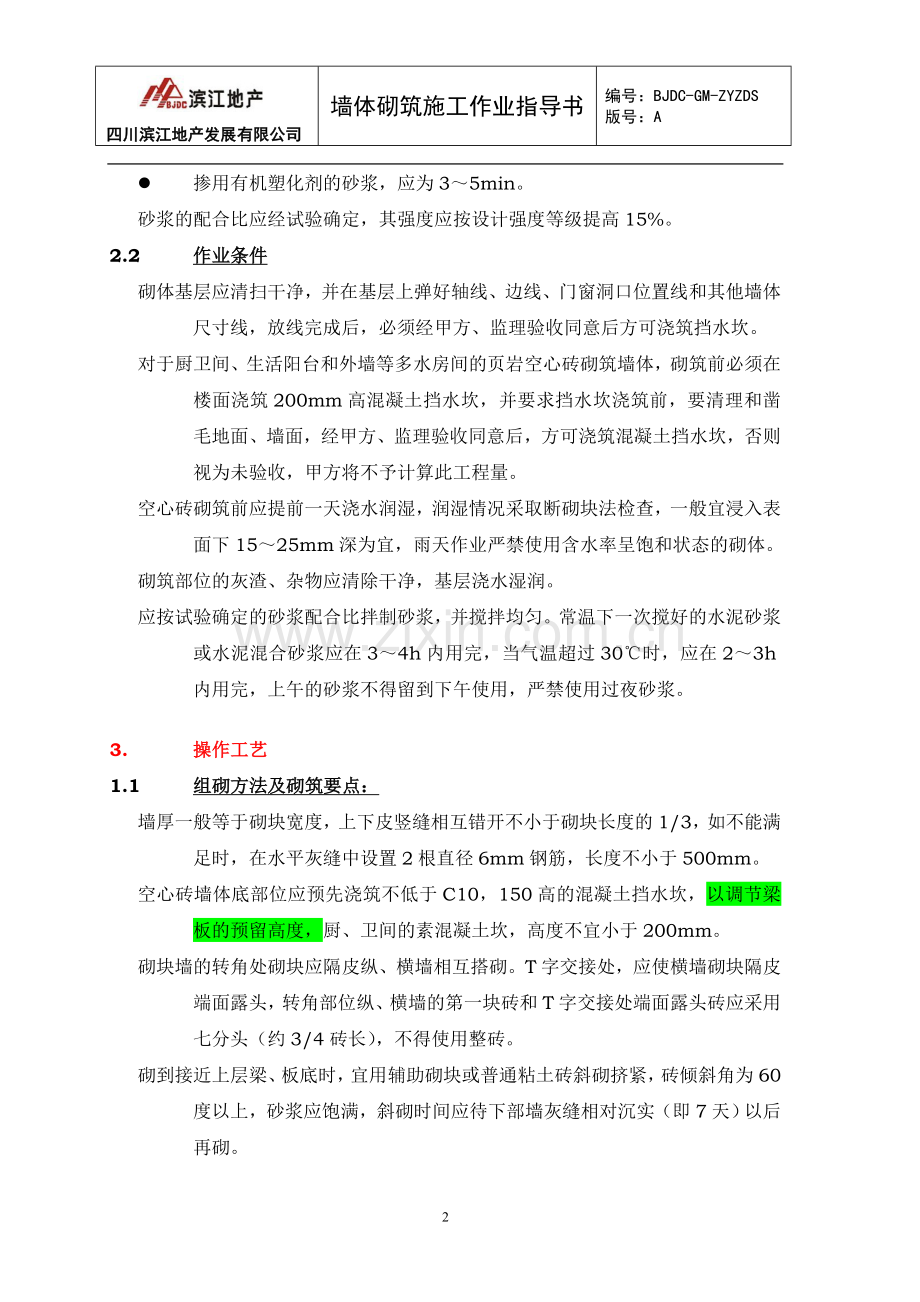

四川滨江地产发展有限公司墙体砌筑施工作业指导书编号：BJDC-GM-ZYZDS版号：A墙体砌筑施工作业指导书修改记录：序号修改内容日期编制修改审核1首次发布23为加强室内的砌筑、抹灰质量控制，做好室内的给排水、电气和燃气管线安装，同时协调土建、安装和其他分包的工作配合，特制定此砌筑、抹灰工程施工管理制度。1. 适用范围适用于非承重页岩空心砌块（以下简称空心砖）砌体工程。2. 施工准备1.1 材料空心砖的品种、规格、强度等级和密度等技术指标应符合设计要求，外观质量、尺寸偏差应能满足规范中有关条文规定。进入施工现场的空心砖应具有厂家生产资格证；产品出厂合格证（或出厂产品检验报告）。并按规定要求抽样送法定检验机构检验合格后，方可使用。水泥：现场使用前的水泥，应分别对其强度、安定性进行复检。砂：以中砂为宜，并应过筛，不得含有草根，废渣等杂物，其含泥量要求如下：l 对水泥砂浆和强度等级大于M5时，不应超过5。l 对强度等于小于M5的水泥混合砂浆，不应超过10。砌筑砂浆应采用机械搅拌，自投料完算起，搅拌时间应符合下列规定：l 水泥砂浆和水泥混合砂浆不得小于2min。l 水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min。l 掺用有机塑化剂的砂浆，应为35min。砂浆的配合比应经试验确定，其强度应按设计强度等级提高15%。2.2 作业条件砌体基层应清扫干净，并在基层上弹好轴线、边线、门窗洞口位置线和其他墙体尺寸线，放线完成后，必须经甲方、监理验收同意后方可浇筑挡水坎。对于厨卫间、生活阳台和外墙等多水房间的页岩空心砖砌筑墙体，砌筑前必须在楼面浇筑200mm高混凝土挡水坎，并要求挡水坎浇筑前，要清理和凿毛地面、墙面，经甲方、监理验收同意后，方可浇筑混凝土挡水坎，否则视为未验收，甲方将不予计算此工程量。空心砖砌筑前应提前一天浇水润湿，润湿情况采取断砌块法检查，一般宜浸入表面下1525mm深为宜，雨天作业严禁使用含水率呈饱和状态的砌体。砌筑部位的灰渣、杂物应清除干净，基层浇水湿润。应按试验确定的砂浆配合比拌制砂浆，并搅拌均匀。常温下一次搅好的水泥砂浆或水泥混合砂浆应在34h内用完，当气温超过30时，应在23h内用完，上午的砂浆不得留到下午使用，严禁使用过夜砂浆。3. 操作工艺1.1 组砌方法及砌筑要点：墙厚一般等于砌块宽度，上下皮竖缝相互错开不小于砌块长度的1/3，如不能满足时，在水平灰缝中设置2根直径6mm钢筋，长度不小于500mm。空心砖墙体底部位应预先浇筑不低于C10，150高的混凝土挡水坎，以调节梁板的预留高度，厨、卫间的素混凝土坎，高度不宜小于200mm。砌块墙的转角处砌块应隔皮纵、横墙相互搭砌。T字交接处，应使横墙砌块隔皮端面露头，转角部位纵、横墙的第一块砖和T字交接处端面露头砖应采用七分头（约3/4砖长），不得使用整砖。砌到接近上层梁、板底时，宜用辅助砌块或普通粘土砖斜砌挤紧，砖倾斜角为60度以上，砂浆应饱满，斜砌时间应待下部墙灰缝相对沉实（即7天）以后再砌。砌体灰缝应横平竖直，砂浆饱满，水平灰缝厚度不得大于15mm，竖向灰缝的宽度不得大于20mm。砌筑时，每次铺灰长度不应大于1.5m，砌筑就位时应平稳轻轻下落，就位后应用木锤轻敲校正，要求上跟线，下跟棱，相邻两块齐平。砌块墙和混凝土墙或柱交接处，应在墙或柱内预埋拉结钢筋，拉结钢筋沿高度600mm左右设一道，每道2根6钢筋，其长度伸出墙或柱面不少于700mm，在砌筑时将此拉结钢筋砌筑于墙体水平灰缝中。拉结筋可以在砼墙柱上预留埋设，也可拆模后在墙柱上钻孔，用环氧树脂进行锚固，不得用砂浆进行固定。当墙体转角大于90度，要求在连接处一定要沿高度600mm左右增设2根6拉结筋，确保转角位置的砌筑质量。空心砖墙每天的日砌高度不得超过1.8m。2.2 构造措施对砌体表面面积较大和门窗洞口应采取构造措施，保证其强度与稳定性。当设计有要求时按设计要求施工，当设计无具体规定要求时，可采取下列构造措施，并征得设计单位同意后实施。l 纵或横截面长度大于4米时在墙的转角处，十字墙、丁字墙的交接处应设构造柱，单墙体长度大于10米时其墙中部应设构造柱，门、窗洞顶应设过门梁、板。l 墙体高度大于4米时其墙的中部或门、窗洞口的上方应设构造带。l 构造柱、带的配筋，主筋一般应不小于410，箍筋6，间距不大于300mm，构造带在门、窗上方的受力筋应按洞口宽度通过计算确定，混凝土的强度等级不小于C20。构造柱两侧墙体施工时应留马牙槎，马牙槎应先退后进，上下顺直，残留砂浆清理干净，每600mm必须设两根6钢筋伸入构造柱内，每边伸入墙内不小于600mm，并弯90度弯钩。构造柱、带的钢筋与结构预留插筋或预埋件应绑扎牢固或焊接，如结构施工没有预埋钢筋或铁件时，应凿出结构钢筋与箍筋进行焊接，钢筋需要接长时，其绑扎长度不小于受力钢筋的35d。构造柱、带在立模前应认真清理钢筋内砂浆、杂物，浇筑混凝土前应浇水湿润模板和墙面，使混凝土和墙有很好的粘接。遇有构造带的柱，其带下柱与构造柱同时浇筑混凝土，构造柱在结构梁底、板底一定浇筑密实，能立斜托模板时立斜托模板，其凸出部分的混凝土待后凿除，门窗洞口下底模的拆除，应符合GB5020492的有关规定。4. 工程质量管理程序甲方、监理控制整个砌筑的质量和进度，要求施工单位在每次砌筑前必须上报砌筑工程施工许可令。施工单位只有在甲方、监理签发过砌筑工程施工许可令后，方可开始砌筑。否则，甲方、监理有权利对于已砌筑的工程量不予结算，并作返工处理。附：砌体工程施工许可令编号： 砌筑部位 外墙 内墙 砌体材料 红砖 页岩空心砖楼层与部位栋 层栋 层轴线位置/墙体放线 完成验线墙体拉接筋 符合规范要求墙体挡水坎 完成验收本次砌体高度01.8m 1.8m顶砖底 顶砖与上道砌筑间隔时间24小时 48小时 48小时以上01.8m总包质检员监理工程师1.8m顶砖总包质检员监理工程师底顶砖总包质检员监理工程师5. 应遵循的主要标准1.1 保证项目空心砖的规格、强度、密度、外观质量必须符合设计及规范要求。砂浆品种必须符合设计要求，强度必须符合下列规定：砌体砂浆必须密实饱满，实心砌体水平灰缝的砂浆饱满度不低于80%，竖直灰缝不低于80%。空心砖墙体严禁有直槎，斜槎长度不应小于高度的2/3。2.2 基本项目组砌方法应正确，竖向灰缝错开长度不应小于1/3砖长。在与混凝土墙、柱的结合处，接槎处灰浆应密实，水平缝平直，不得出现暗缝，严禁出现透亮。构造柱位置应正确，上下顺直，残留砂浆清理干净，预埋在构造柱内钢筋长度、数量、间距应符合规范要求。3.3 允许偏差项目页岩空心砖砌体结构尺寸和位置的允许偏差应符合下表规定：页岩空心砖砌块砌体工程质量的允许偏差序号项目允许偏差（mm）检查方法1轴线位移10用尺量2墙面垂直小于等于3m5用2m托线板或吊线、尺检查大于3m103表面平整8用2米直尺和塞尺检查4门窗洞口高、宽（后塞口）5用尺检查5外墙上、下窗口偏移20用经纬仪或吊线检查6. 成品保护页岩空心砖在运输、装卸过程中，严禁抛掷和倾倒，应轻装、轻放。进场后应按品种、规格分别堆放整齐，堆置高度不宜超过2m，防止损坏及缺棱、掉角。同时页岩空心砖应防止雨淋。安装水电和室内设备时，应注意保护墙体，不得随意打洞凿槽。墙面、地面预埋处的水、电管道、线盒、地漏等，应注意保护，不得任意弯折，移位，堵塞或隐蔽在墙体内。施工中应注意保证墙面清洁，防止油污等污染墙面。严禁在楼层内人工制配砂浆，要求按配合比用搅拌机搅拌。7. 应注意的质量问题页岩空心砖砌筑时，应向砌筑面适量浇水。用页岩空心砖砌块砌筑墙体时，墙体底部应砌烧结普通砖或现浇混凝土坎等，其高度不宜小于200mm。切割砌块应使用专用工具，不得用斧或瓦刀任意砍劈。雨天施工时严禁使用含水率饱和的砌块，雨天日砌高度不宜超过12米。砂浆稠度应适当减小，收工时外墙或容易受雨淋的墙顶部位要有覆盖措施。由于页岩空心砖砌块不方便打射钉，为此在厨房、卧室模压门门框的上、中、下位置留设混凝土砖，以方便门框安装。同时生活阳台栏杆的1.1m位置的栏杆连墙处，也必须留设混凝土砖或留洞后浇筑混凝土，以方便后期栏杆安装。施工中必须留置砌体砂浆试块，以28天标准养护试块的抗压试验结果为准。每一层楼或250m3砌体中的每种强度等级的砂浆，应至少检查一次，每次至少制作二组试块。8. 与安装单位移交每层电梯厅里提供两个1米线标高点，其标高点必须是以室内厅房的建筑装修完成面为基准。同时提供给安装单位所有的公共走廊、厨房、卫生间、生活阳台等与标高参考点之间的高差关系。同时，标高线也是门窗过梁标高检查的依据，必须在在砌筑基本完成、尚未砌筑顶砖时，在过梁施工前进行标高线的投放。墙体砌筑完成后，在35天内完成室内墙体灰饼。参考文献：【1】2002年版工程建设标准强制性条文（施工质量篇）【2】砌体工程施工质量验收规范（GB50203-2002）【3】砌体结构设计规范（GB50003-2001）7
