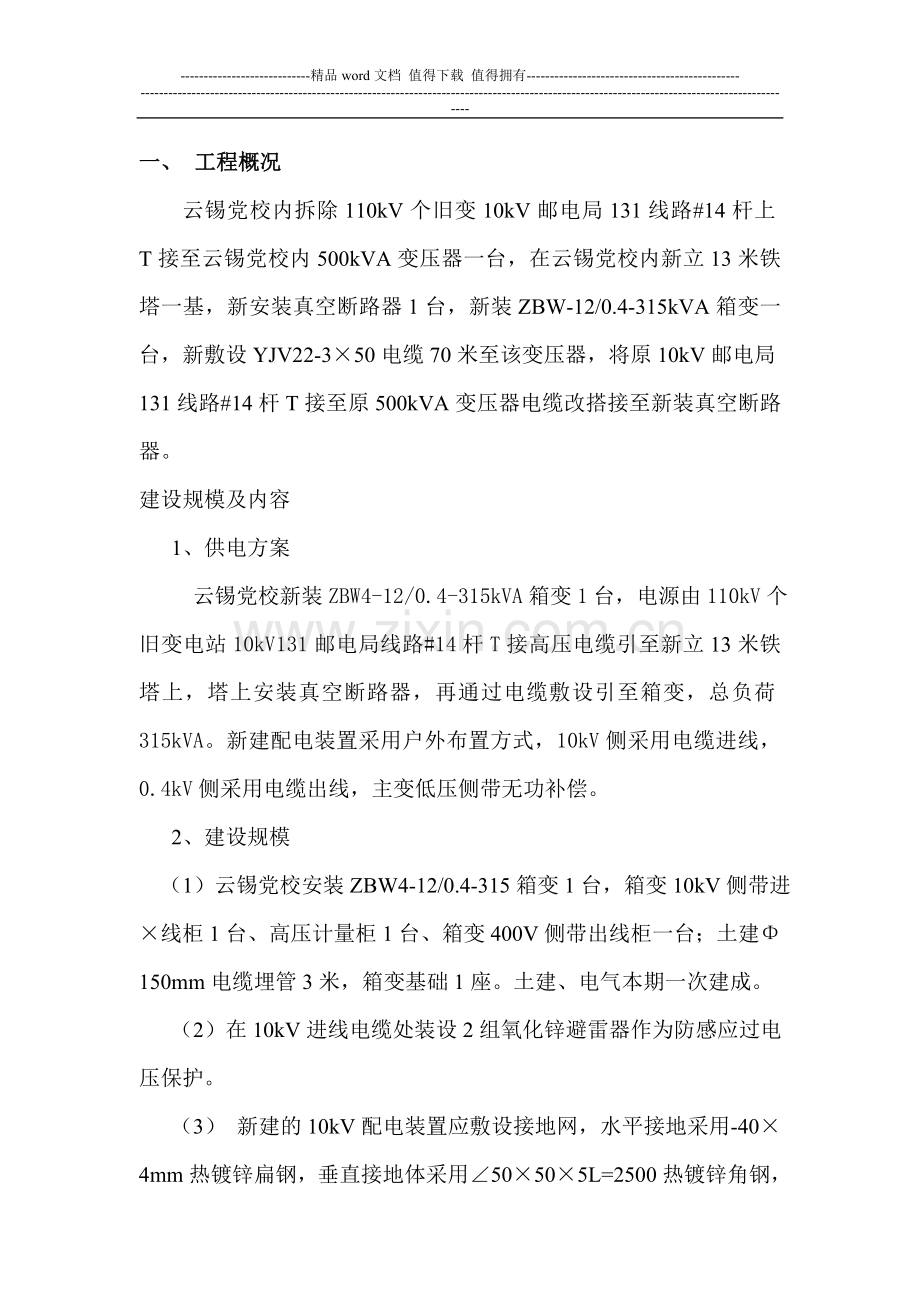

一、 工程概况
云锡党校内拆除110kV个旧变10kV邮电局131线路#14杆上T接至云锡党校内500kVA变压器一台，在云锡党校内新立13米铁塔一基，新安装真空断路器1台，新装ZBW-12/0.4-315kVA箱变一台，新敷设YJV22-3×50电缆70米至该变压器，将原10kV邮电局131线路#14杆T接至原500kVA变压器电缆改搭接至新装真空断路器。
建设规模及内容
1、供电方案
云锡党校新装ZBW4-12/0.4-315kVA箱变1台，电源由110kV个旧变电站10kV131邮电局线路#14杆T接高压电缆引至新立13米铁塔上，塔上安装真空断路器，再通过电缆敷设引至箱变，总负荷315kVA。新建配电装置采用户外布置方式，10kV侧采用电缆进线，0.4kV侧采用电缆出线，主变低压侧带无功补偿。
2、建设规模
（1）云锡党校安装ZBW4-12/0.4-315箱变1台，箱变10kV侧带进×线柜1台、高压计量柜1台、箱变400V侧带出线柜一台；土建Φ150mm电缆埋管3米，箱变基础1座。土建、电气本期一次建成。
（2）在10kV进线电缆处装设2组氧化锌避雷器作为防感应过电压保护。
（3） 新建的10kV配电装置应敷设接地网，水平接地采用-40×4mm热镀锌扁钢，垂直接地体采用∠50×50×5L=2500热镀锌角钢，水平接地体引出4点与箱变基础槽钢相连，沿3幢方向敷设两根50×5mm热镀锌扁钢与建筑物接地网相连。水平接地体及接地极顶部埋深必须大于600mm。施工结束后必须测量接地电阻，接地电阻必须小于4Ω，并做各接地引线与主接地网的导通试验。
3、本工程计量方式为高供高计，需要在箱变10kV计量柜内装设1套电能计量装置，计量TA变比为20/5A，计量TV变比为10000/100V，电能表采用三相三线多功能电能表1套、失压计时仪1套、负控终端1套。计量装置精度按Ⅲ类计量选择，表计安装在室内。
二、工程特点
工程位置在云锡党校内，进站道路通畅，站内场地平整，箱变运输、吊装较方便。为尽量减小施工停电造成影响，所以要合理组织施工力量。组织有关技术人员，施工人员认真对图纸进行审核和学习，正确领会设计意图，同时进行现场勘察，核对清楚每一条出线，做到准确无误。先作好施工前的箱变基础、电缆沟砌筑、电缆敷设等准备工作，停电施工时，再进行各条出线搭接工作。
三、施工力量安排
工作负责人一名:李彭翔。技术质检员：李彭翔 ；综合协调员：倪金荣；安全员：杨兴卫；施工员：李智富；王朝勇;姜永权等具备相应资质班组成员18人。合格吊车一辆，运送材料130一辆，运送人员依维柯、微型车各一辆。
1）工作负责人职责：
①负责组织施工全过程管理工作和施工过程各项施工计划的执行，负责施工队各施工班组的领导、协调工作，遵循公司质量管理体系有关要求，确保施工质量,负责本队的安全管理工作.
②负责履行或安排施工机械设备、工具和安全用具的日常检查，确保其使用性能完好。
③是本队的安全第一责任人，对施工人员的安全和健康负责。
④履行第三级安全教育职责，严格执行班前交底班后小结制度。
⑤监督和检查施工人员正确使用劳动保护用品、用具。
2)技术质检员职责
对施工范围内的工程质量、技术措施、进度等进行管理、协调土建与安装的交叉配合，解决图纸及设计上的问题，编制单项施工方案或施工技术交底工艺卡，对工程管理人员和劳务人员进行调配指导施工，并保证进入施工现场的管理人员和劳务人员有相应的技术素质。并对施工档案资料进行收集、整理。
4）安全员职责
①协助工作负责人组织学习、贯彻安全健康与环境工作规程、规定和上级有关安全工作的指示与要求。
②协助工作负责人进行队安全管理，开展各项安全活动。
③协助工作负责人组织安全文明施工，有权制止和纠正违章作业行为。协助工作负责人审查安全施工作业票。
④检查、监督作业场所的安全文明施工情况，检查和督促本队人员正确执行，安全施工措施及正确使用劳动防护用品、用具。及时制止和纠正违章作业行为。
⑤协助队长进行安全健康与环境保护的宣传教育。
⑥协助队长做好安全活动记录，保管好有关安全资料。
5）施工员安全职责
①认真学习有关安全健康与环境保护的归程、规定、制度和措施，自觉遵章守纪，不违章作业。
②正确使用职业安全防护用品、用具，并在使用前进行可靠性检查。
③施工项目开工前，认真接受安全施工措施交底，并在交底书上签字。
④作业前检查工作场所，做好安全防护措施，以确保不伤害自己、不伤害他人、不被他人伤害。下班前及时清理作业场所。
⑤不操作自己不熟悉的或非本专业使用的机械设备及工器具。
⑥正确使用与爱护安全设施。未经安全员批准，不得拆除或挪用安全设施。
⑦施工中发现不安全问题要妥善处理或向上级报告。对无安全施工措施和未经安全交底的施工项目，有权拒接施工并可越级报告;有权制止他人违章;有权拒接违章指挥;对危害生命安全和健康的行为有权提出批评、检举和控告。
⑧认真参加安全活动，积极提出改进安全工作的建议。
班组成员职责服从工作负责人分工安排，认真学习变电施工技术及规范，认真学习并执行安全施工的有关规定、规程的措施，不违章作业。
四、主要施工方法
(1)箱变就位安装注意事项：　
（a）箱变就位前应核对土建施工部分的尺寸，标高，中心线预埋件是否符合箱变安装图及厂家资料和规范要求。施工基础应水平，水平度小于3mm，并根据所测坐标，划出箱变中心线，就位时要确定好方向并使箱变的中心线与基础中心线相吻合，避免箱变的多次移位。
(b) 箱变安装工作应在制造厂代表的指导下进行，严格按箱变安装作业指导书进行安装，所有安装试验应有记录。施工前应对所有参加施工的人员进行安全及技术措施的交底。
(c) 箱变安装完毕后应定期检查箱变有无渗漏情况，检查应有记录。
(d) 将变压器接地端子与接地网相连。接地应可靠并满足规程规范要求。
（e）手动操纵开关、断路器无卡阻现象，各断路器保护定值正确。漆膜完好。
（f）检查出线断路器铭牌额定电流与出线电缆载流量及负荷相匹配。
(2) 电缆敷设
a)电缆敷设的条件：必须认真核对现场出线回路，敷设路径畅通；电缆敷设前完成有关技术交底，工作人员具体分工安排；敷设路径中有可能损伤电缆的锐角、切割边缘、螺栓等采取相应措施；敷设电缆的长度准确测算，防止浪费。
b)电缆敷设：为确保敷设后的电缆整齐美观，应逐根敷设，并做到敷设一根整理绑扎一根（严禁用铁丝固定电缆）。敷设时电缆规格、型号、截面应符合设计要求，电缆的最小弯曲半径应符合规范要求，电缆终端处应留有足够的长度（但不可太长以免浪费）。电缆敷设过程中应及时做好敷设记录，主要是电缆的实际敷设长度、时间、电缆编号、型号规格、起始点。
五、质量保证技术措施
a、熟悉图纸资料并细致地做好设计图纸的会审工作；
b、执行开工报告审批制，严格开工条件的审查。
c、施工中做到安装质量与安装工艺的完善统一。尤其对接地网、箱变基础及400V出线等分项工程加强工艺管理。
d、开工前的技术交底工程应仔细、认真，并做好记录。凡参与施工的人员，必须经培训、考核合格持证上岗；
e、认真组织施工管理人员进行变电施工有关规程规范的学习，严格按设计图纸及行业规范施工。
六、施工进度计划及施工工期保证措施工期规划
本箱变工程工期计划两个阶段，第一阶段进行箱变基础及电缆沟、13米铁塔一基组立及杆上真空断路器安装工作，第二阶段进行箱变吊装就位，T接高压电缆的敷设工作。最后进行箱变400V侧出线搭接工作。
施工进度保证措施
1）组织技术过硬、素质高的施工队伍，加强施工过程中的组织管理、平衡调度。
2）施工过程中做好各项施工准备工作，特别是原材料、半成品应提前做好计划，按要求进场，保质、保量及时到位。
3）合理调配机械设备，充分发挥其重要作用，做到勤保养、常检修、速更换，确保机械设备的完好率和利用率。
七、安全、文明施工措施
1、工程开工后，编制安全文明施工措施和办法
1)严格按作业指导书、施工方案等进行施工，在作业场地周围按标准化管理，要求设置警示标志和围栏，做到现场平面布置合理，场地清洁有序。
2)人员组织合理，分工明确，杜绝违章指挥、违章作业。
3)施工机械、设备完好、清洁，安全操作手续齐全，操作人员持证上岗。
4)每个作业点做到“工完、料尽、场地清”，清理并移走剩余材料、废料、垃圾等，让建设单位满意、监理满意。
5)施工图纸、措施、记录、验收材料等各类资料齐全，技术资料归类明确，目录查阅万便，保管妥善，字迹工整。
2、施工现场应当保持道路畅通，保持场容场貌的整洁。

云锡党校变电房安全整改工程

三 大 措 施

个旧云锡供水建筑安装工程公司

2010年8月20日

三大措施
编号：
工程概况、工作任务及内容：
云锡党校内拆除110kV个旧变10kV邮电局131线路#14杆上T接至云锡党校内500kVA变压器一台，在云锡党校内新立13米铁塔一基，新安装真空断路器1台，新装ZBW-12/0.4-315kVA箱变一台，新敷设YJV22-3×50电缆70米至该变压器，将原10kV邮电局131线路#14杆T接至原500kVA变压器电缆改搭接至新装真空断路器。
二、组织措施
工作负责人

工程技术负责人

质量检验负责人

工作票签发人

安全监察员

现场安全员

其他需要说明的人员

三、技术措施
计划工期
年 月 日 时 分 － 年 月 日 时 分
质量验收交接要求
按部颁DL/T601-1996《架空绝缘配电线路设计技术规程》、DL/T601-1996《架空绝缘配电线路施工及验收规范》进行施工验收。
施工记录及图纸资料要求
做好施工中要求记录的一切工作，保管好图纸资料以便施工接受后交技术资料。
特殊工艺的要求和需要明确的技术要求
1、 必须遵循质量第一的原则，把好质检关。
2、 导线、地线弛度应符合《法规》要求。
3、 铁塔组装应牢固，交叉处有空隙者，应加装相应厚度的垫圈或垫板。铁塔螺栓应坚固二次，收线前紧固一次，收线后紧固一次。

四、安全措施

1、 应得到值班调度员许可开始工作的命令，并在现场做好安全措施后，才能开始工作。
2、 在停电线路上工作前，应先验电，验电要用合格的相应电压等级的专用验电器，线路的验电要逐项进行，验明线路确无电压后，即时装设三相短路接地线。
3、 有感应电压反映在停电线路上时，应加挂接地线。
4、 工作期间工作人员必须严格执行“安规”和现场安全措施，注意施工安全，提高安全意识。
5、 工作人员应正确使用各种合格的安全用具和工器具，安全用具必须符合《电业安全工作规程（电力线路部分）》中附录四、附录五德规定，仪器仪表必须符合国家的相关标准。
6、 前需对民工进行安全意识教育，加强监护，交代现场安全措施，指明施工地点，大家清楚后方可开工。
7、 在杆塔上工作，必须使用安全帽和安全带。
8、 上下传递工具、材料必须使用吊绳，严禁抛掷。
9、 工作人员在收紧导线时，应有防止导线脱落的后备保险措施，耐张双串不能同时两串解开，直线杆挂好后备保险绳后才能解开绝缘子串。
10、 施工结束后应对交叉跨越的距离进行检查，并做好相应记录。
11、 野外工作，应做好防火措施。
12、 工作结束，须经工作负责人同意方可拆除接地线，装、拆接地线应按《安规》规定的程序进行，防止感应伤人。

五、文明施工措施

1、 施工现场遵守文明施工原则。
2、 全体工作人员的服装应整洁。
3、 烟头、快餐盒等废弃物不得乱丢。
4、 就餐等公众场合应遵守社会公德。

六、危险点分析及防范措施
工作内容
危险点分析
防范措施
责任人
一、线路工作地段两端验电、挂接地线
高低压感应电
（1）必须使用合格的验电器和接地线，验电时应戴绝缘手套、穿绝缘鞋，验电时人体不得碰触导线和接地线。
（2）如线路上有感应电流应加挂接地线。

二、高空作业
高空摔跌、
物体打击
（1）现场人员应戴安全帽、高处作业不得失去安全带的保护，应用的工具、材料用绳

索传递，无关人员不应在杆下停留。
（2）杆上人员应使用安全带、安全帽、防止掉东西，以免伤人。
（3）上杆钱应检查登杆工具是否完好，并注意防滑。

三、架线、撤线、紧线工作
砸伤抽伤
1、架线、撤线、紧线均应有专人统一指挥，统一信号。

四、工作终结
本班工作结束后又到设备上作业
（1）全部工作完毕后，办理工作终结手续前，工作负责人应对全部工作现场进行周密的检查，确保无遗留问题。
（2）坚持执行“三级验收制”。
（3）办完工作终结手续后，严禁登上设备作业。

七、管理部门意见
部门审核意见

安监部门审核意见

公司负责人审核意见
