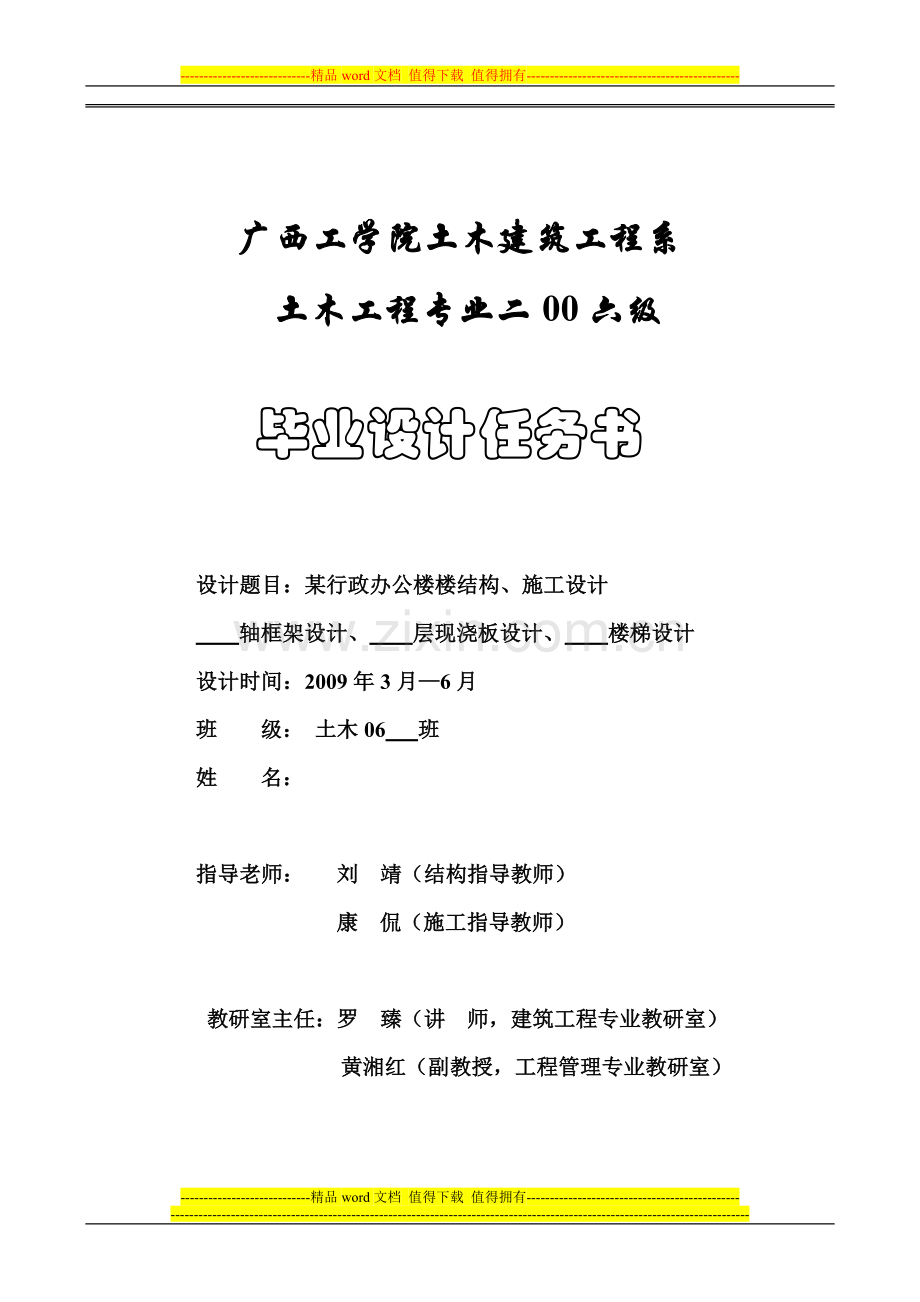

广西工学院土木建筑工程系
土木工程专业二00六级

毕业设计任务书

设计题目：某行政办公楼楼结构、施工设计
轴框架设计、 层现浇板设计、 楼梯设计
设计时间：2009年3月—6月
班 级： 土木06 班
姓 名：

指导老师： 刘 靖（结构指导教师）
康 侃（施工指导教师）

教研室主任：罗 臻（讲 师，建筑工程专业教研室）
黄湘红（副教授，工程管理专业教研室）

广西工学院土木建筑工程系
二0 0九年十二月
一、毕业设计的目的与要求
毕业设计的目的：毕业设计是在专业有关课程已修完的基础上进行的综合实践教学环节。它以实际工程为课题采用真题假做，学生在教师指导下，通过毕业设计的实践，学习贯彻“经济、适用、安全、美观”的方针，运用所学理论知识解决工程实际问题，提高分析问题和解决问题的能力，经受实际工程设计的锻炼。通过实际工程的结构设计和施工组织设计，初步掌握其设计原则、方法和步骤，并获得设计技能的基本训练。
毕业设计的要求：本工程的建筑设计已完成，仅进行结构设计和施工设计。为达到上述目的，学生必须严格要求自己，充分发挥自己的积极性和主动性，在规定的时间内独立完成任务书中所规定的任务。
结构设计要满足建筑设计的要求，即要注意先进性，又要从广西的实际情况出发，贯彻因地制宜的方针。要求在满足使用要求的前提下，综合考虑安全可靠、经济合理、技术先进、施工方便以及工程所在地区当前可能条件等因素，并通过一定的分析比较确定水平承重结构和结构形式进行承重结构或构件的布置。在结构布置的过程中，结构布置要使荷载传递直接、受力明确，并按强度和刚度要求初步确定构件的截面尺寸，构件类型和尺寸规格尽可能少，在结构布置的基础上深入考虑在竖向荷载和水平荷载作用下，结构体系之间协同工作的程度，合理地确定结构或构件的计算简图。还需考虑整个建筑物在平面和竖向上是否需要采用构造措施，以保证整个建筑物及其某些薄弱部位在平面和竖向上的刚度及整体性。在结构布置的基础上，深入考虑在竖向荷载和水平荷载的作用下，结构体系之间协同工作的程度，通过必要的计算和结构处理，使结构构件及其连接的节点满足强度、刚度和裂缝宽度（或抗裂度）的要求，并符合现行设计规范、满足国家强制性条文，最终把结构布置和构件设计准确地反映到施工图中。
施工组织设计是根据学生所完成的结构设计部分进行编制，用以作为直接指导和组织单位工程施工活动的技术经济文件。编制的施工组织设计应根据工程建筑结构的特点及施工条件，合理选择施工方案，编制施工进度计划，规划施工现场的平面布置，编制各种资源需要量计划，制定降低工程成本的措施和保证工程质量与安全施工的措施、施工管理制度。要求施工方案技术上先进、经济上合理，切实可行。施工进度计划的工期应在国家规定工期的15%的幅度内，施工平面图以满足方便施工，提高效率并做到生产与生活区分开和文明施工的要求。
二、设计开题、依据
根据毕业设计的要求，学生的毕业设计要作开题报告，说明毕业设计的思路、步骤、意义，对已选定的承重结构体系和结构形式进行定性的分析比较，并说明所采用的结构体系，结构形式的理由。此次毕业设计的依据是指导教师提供的实际工程建筑图，真题摸拟训练。要求每个学生根据指导教师指定的设计条件，做到每学生一题。
三、设计原始资料
本工程建筑设计已经完成，根据建筑设计资料进行结构设计及施工设计。
建筑设计图纸：从建施1至建施10
1．规模：本工程某行政办公楼工程，建筑设计工作已完成。总建筑面积5061m2。总楼层为地上7层。各层的层高及各层的建筑面积、门窗标高详见建筑施工图。
2．防火要求：建筑物属二级防火标准。
3．结构形式：钢筋混凝土框架结构。填充墙厚度详表一。
4．气象、水文、地质资料：
（1）主导风向：夏季东南风、冬秋季西北风。基本风压值W0详表一。
（2）建筑物地处某市中心，不考虑雪荷载和灰荷载作用。
（3）自然地面-10m以下可见地下水。
（4）地质资料：地质持力层为粘土，孔隙比为e=0.8，液性指数IL=0.90，场地覆盖层为1.0M，场地土壤属Ⅱ类场地土。地基承载力详表一。
（5）抗震设防：此建筑物为一般建筑物，建设位置位于近震区，其抗震设防烈度为7度。
（6）建筑设计图纸附后。要求在已完成的建筑设计基础上进行结构设计、施工设计，各同学的设计条件如下表一所示：
表一：各同学设计条件图
学生
姓名
填充墙厚度
（mm）
基本风压值
（KN/m2）
地基承载力（KPa）
计算
楼板
计算
框架
计算楼梯
梁惟源
240厚标准砖
0.3
150
2层
①轴
③轴1层
黄 毅
180厚标准砖
0.4
160
3层
②轴
③轴2层
梁远君
190厚空心砖
0.5
170
4层
③轴
③轴3层
张 熙
240厚标准砖
0.6
180
5层
④轴
③轴4层
赖 祺
180厚标准砖
0.7
190
6层
⑤轴
③轴5层
潘 磊
190厚空心砖
0.3
200
7层
⑥轴
③轴6层
王 博
240厚空心砖
0.4
210
2层
⑦轴
③轴1层
邱锦建
180厚标准砖
0.5
220
3层
⑧轴
③轴2层
林德锋
190厚空心砖
0.6
150
4层
①轴
③轴3层
廖军全
240厚标准砖
0.7
160
5层
②轴
③轴4层
邢增睿
180厚标准砖
0.3
170
6层
③轴
③轴5层
黄丁奎
190厚空心砖
0.4
180
7层
④轴
③轴6层
姜永圣
240厚标准砖
0.5
190
2层
⑤轴
③轴1层
王小慷
180厚标准砖
0.6
200
3层
⑥轴
③轴2层
梁富礼
190厚空心砖
0.7
210
4层
⑦轴
③轴3层
四、结构设计任务
1．设计原则和程序
本工程结构设计是在建筑设计已经完成的前提下进行，结构形式为框架结构。结构设计应在满足使用要求的前提下，综合考虑安全可行、经济合理、技术先进、施工方便，以及工程所在地区等因素。根据建筑物的平面形状、长度尺寸、层数及地基条件等因素，确定建筑物是否需要设置变形缝以及变形缝所在位置，根据选定结构体系和结构形式进行承重结构或构件的布置。结构布置要荷载传递直接，受力明确，并按规范初步确定构件的截面尺寸，构件类型和尺寸规格应尽可能少。在结构布置的过程中，还需考虑整个建筑物的平面和竖向需采用的构造措施，以保证整个建筑物或某些薄弱部位的刚度及整体性。在结构布置的基础上，深入考虑在竖向荷载和水平荷载的作用下，结构体系之间协同工作的程度，合理的确定结构或构件的处理，使结构构件极其连接的节点满足强度、变形的要求，最终把结构布置和构件设计准确的反映到施工图中。
2．设计内容
（1）结构布置与荷载计算：应用PKPM软件建立结构计算模型，并输入荷载。
（2）结构计算分析：应用PKPM软件进行结构计算。
（3）构件截面设计及构造要求：应用PKPM软件进行结构计算、出施工图，对照规范校核构造要求。
（4）基础设计：应用PKPM软件进行设计、出施工图。
（5）楼梯设计：应用相关设计软件进行楼梯设计，用AutoCAD 绘施工图。
（6）手工计算部分：①对指导教师指定的平面框架进行设计，计算其荷载、内力，进行弯矩调幅、内力组合，选择其中一层框架梁（轴至轴或①轴至④轴）、一轴框架柱（底层至顶层）进行截面配筋；②在指导教师指定的楼板层进行现浇板的荷载、内力计算，并计算其配筋量并选配钢筋；③对指导教师指定的一层楼梯进行设计；④选择一柱下基础进行设计；⑤将手工设计结果与软件设计结果进行比较分析。
（7）整理结构设计成果：①编制结构设计说明；②整理设计计算书；③整理、打印施工图，图纸规格为1号或2号图纸。
五、施工设计
根据自己完成设计工程项目的建筑、结构施工图，编制单位工程施工组织设计的以下内容：
1．工程概况及施工条件分析：在编制单位工程施工组织设计时，必须对概况及施工条件进行分析，它是选择施工方案，编制施工进度计划、设计施工现场平面布置图的前提。学生可根据结构设计掌握的资料，结合现场勘察情况概要说明分析，并说明施工准备工作情况及办理开工手续具备条件和资金的情况。
2．施工方案和施工方法的选择：根据掌握的工程资料分析后，列出几种可能的施工方案，进行比较选择最优方案，确定总的施工程序、施工顺序、施工流向，划分施工段，主要分部分项工程施工方法的选择，主要施工机械的选择，特殊项目施工方法和施工技术措施，质量和安全技术措施，文明施工现场管理措施等。
3．编制单位工程施工进度计划：施工进度计划可用横道图或网络图表示。确定工程项目的分部分项及计算工程量，查劳动定额确定各段各分项劳动量及建筑机械台班数，进行合理劳动力组合确定各分部分项工程的工作日，确定施工顺序及其搭接和交叉作业，以便编排施工进度，要求严格按施工进度计划的形式绘制，完成横道图时须绘出劳动力动态曲线，表明必要的技术经济指标；完成网络计划图时关键线路必须标明用粗黑箭线表示并计算标出总工期。
4．编制资源需要量计划：包括劳动力、主要建筑材料、构配件、施工机械、施工准备工作计划，主要材料计划要求通过工料分析汇总得出，资源需要量计划均以列表形式编制。
5．设计单位工程施工平面布置图：根据施工方案、进度计划情况合理安排布置施工现场平面图，要求布置合理、用地紧奏，采用图例符合要求，内容包括垂直运输施工机械布置、各种材料、构件、半成品的堆场及仓库，临时设施、交通道路、水电管网、搅拌机及其它设施合理布置的位置、面积、尺寸，施工用水用电要求通过计算选择。
6．确保工程质量和安全施工措施、降低成本及文明施工措施等；
7．技术经济指标、结束语。
包括建筑面积、总造价、单方造价、总工日、单方用工、劳动力不均衡系数等指标，其中工期参考国家工期定额广西 类地区工期，劳动力不均衡系数在1~2之间，结束语说明向对该工程施工组织设计给予帮助及指导的专家致谢。
六、毕业设计时间及进度总体安排
毕业设计环节共13周。其中：毕业设计12周（其中：结构设计为（含开题报告1周）9周、施工设计为3周），整理计算书及评阅人工作0.5周，答辩0.5周。
1．开题报告。开题报告主要讲述根据目前所了解的专业知识对已选定的承重结构体系和结构形式进行定性的分析比较，并说明所采用的结构体系、结构形式的理由，以及如何利用专业知识作毕业设计，应对毕业设计的过程作一个大致的计划。必须在2009年3月1日前完成。
2．结构设计总时间为9周，大体分配如下，请同学们严格控制进度：
（1） 开题报告 设计时间：0.5周
（1） 收集资料及各结构层的结构平面布置并绘制施工图 设计时间：1.0周
（2） 某层现浇板的计算并手工绘制施工图 设计时间：1.0周
（3） 现浇楼梯的设计及施工图的绘制 设计时间：0.5周
（4） 荷载计算并完成一榀框架的内力分析和配筋计算 设计时间：3.5周
（5） 模型输入复核框架配筋，计算机出图、调图 设计时间：2.0周
（6） 基础设计及施工图的绘制 设计时间：0.5周
3．施工设计总时间为3.0周，大体分配如下，供同学们参照并严格控制进度：
（1） 熟悉施工图，划分施工项目，计算各分项工程工程量 1.0周
（2） 施工方案，施工进度，施工平面图设计 1.0周
（3） 施工进度计划表及施工平面图的绘制，整理设计成果 1.0周
4．计算书整理及评阅人工作 时间：0.5周
5．毕业设计答辩 时间：0.5周
学生可根据自己的特点安排调整，毕业设计任务必须按时完成，否则影响教师评定成绩及毕业答辩的，后果自负。
七、设计成果
要求每名同学上交以下内容，作为成绩评定的主要依据：
1．开题报告。
2．结构设计：内容包括设计计算书、结构施工图。
（1）计算书应包括对结构体系和结构形式的分析比较，结构设计各阶段中所要注明的问题，以及结构计算的过程和结果。计算书力求说明充分、概念清楚、计算步骤明确、计算准确、条理清晰、书写端正，计算过程应附有必要的草图以表示清楚相应的计算。
（2）结构施工图按制图规范允许的所有图号均可采用，但应尽量减少图纸的规格种类及图纸张数；字体采用仿宋字体，图面布局合理，符合规范要求。施工图纸一律采用计算机出图。
3．施工设计：
（1）设计成果：提供完整的单位工程施工图预算与施工组织设计。
（2）质量要求：单位工程施工图预算与施工组织设计一律采用A4纸打印，有封面、目录及说明；施工进度计划表、施工平面图绘制采用A2图；施工平面图要用标准图例，比例为1：100～1：200，施工现场平面图绘制建筑图用总平图的按总平图边界，没有总平图的按拟建工程外边线加10米范围；进度计划表的日历天要求一格一天，工期500天以上可用一格三天绘制横道图一张，力争绘制该单位工程的施工网络图一张。
4．设计成果按以下顺序归档：
① 设计资料目录清单；② 设计任务书；③ 开题报告、设计手册；④ 结构设计计算书；⑤ 工程预算书；⑥ 施工组织设计书；⑦ 预算中的工程量计算书、工料分析；⑧ 外文翻译等装订成册。并与施工图纸一起装入个人档案袋。
八、毕业设计参考资料
1．教材类
《结构力学》、《多高层建筑结构设计》、《钢筋砼结构》、《砌体结构》、
《地基基础设计》、《建筑施工》、《建筑施工组织与管理》、
《招投标与概预算》、《建筑施工组织设计应用实例手册》、
《工民建专业课程设计指南》、《工民建专业毕业设计手册》等。
《土木工程专业毕业设计指导》（见下页图）、
《钢筋混凝土框架结构设计与实例》（见下页图）。
2．手册类
《建筑结构静力计算手册》、《建筑结构设计综合手册》、
《钢筋砼结构构造》、《建筑施工手册》、《建筑施工工长手册》。
3．设计规范、规程类：
《建筑结构荷载规范》（GB50009-2002）、《砼结构设计规范》（GB50010-2002）、
《砌体结构设计规范》（GB50003-2002）、《建筑地基设计规范》（GBJ17-2001）、
《建筑基础设计规范》(GB 50007—2002)、《建筑抗震设计规范》（GB50011-2002）、
《高层建筑混凝土结构技术规程》（JGJ3-2002）。
4．定额、标准、图集类
《混凝土结构施工平面整体表示方法制图规则和构造详图》（03G101-1）
《全国统一建筑工程预算工程量计算规则》、
《全国统一建筑工程基础定额》（GJD-101-95）、《建筑安装工程工期定额》、
《全国统一建筑工程基础定额广西98单位估价表》、
《中南标准图集》、已竣工的同类型房屋的施工图（仅供制图时参考）。
5．其他
（1）工程项目设计文件及有关标准图集；
（2）柳州市2007年、2008年、2009年材料信息。
（3）建筑法律法规及强制性技术标准、现行劳动定额、施工规范及有关参考书。
附件：1．某行政办公楼工程
2．学生名单
组长：
组员：
